منیفولد 3 راهه روزمونت

توضیحات

منیفولد 3 راهه روزمونت یک سیستم اتصالاتی است که برای اتصال و کنترل جریان فرآیند در سیستم‌های اندازه‌گیری فشار استفاده می‌شود. این منیفولد شامل سه شیر است که به یک فشارسنج متصل می‌شوند. هر شیر در منیفولد وظایف و کارکردهای خاصی دارد.

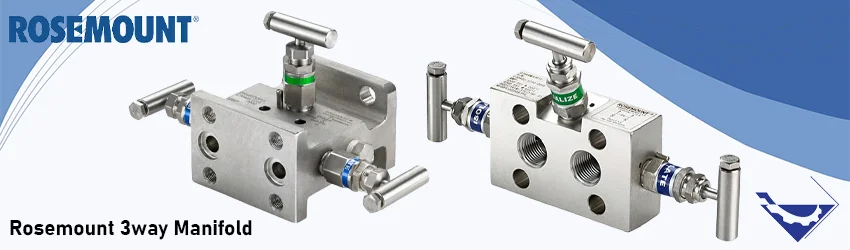

منیفولد 3 راهه روزمونت

منیفولد 3 راهه روزمونت به فشارسنج کوپلانار روزمونت متصل می‌شود و اتصالات فرآیندی مانند  NPT (National Pipe Thread) و آداپتور فلنج را پشتیبانی می‌کند. این منیفولد امکان جداسازی سنسور فشارسنج را فراهم می‌کند تا تعمیر و نگهداری ساده‌تر باشد. همچنین، منیفولد 3 راهه قابلیت تهویه کنترل شده را دارد تا فشار متناسب با نیازهای فرآیند تنظیم شود.

از منیفولد 3 راهه روزمونت برای اندازه‌گیری فشار تفاوتی (differential pressure)، فشار استاتیک و فشار چندمتغیره استفاده می‌شود. این منیفولد معمولاً در صنایع مختلفی مانند صنایع نفت و گاز، پتروشیمی، نیروگاهی و صنایع فرآوری استفاده می‌شود.

مزایای استفاده از منیفولد 3 راهه روزمونت شامل امکان جداسازی سنسور، کنترل تهویه، حفاظت در برابر نشتی و حفظ صحت اندازه‌گیری فشار است.

نصب منیفولد سه راهه روزمونت

برای نصب منیفولد سه راهه، مراحل زیر انجام می شود:

1. ابتدا همه شیرها را ببندید تا جریان فرآیند متوقف شود.
2. شیر Equalizer را باز کنید تا فشار بین فشارسنج و منیفولد متعادل شود.
3. سپس شیر فشار پایین (Low Pressure) را باز کنید تا جریان فرآیند به منیفولد و فشارسنج منتقل شود.
4. در مرحله بعد، شیر فشار بالا (High Pressure) را باز کنید تا فشار فرآیند بر روی منیفولد و فشارسنج اعمال شود.
5. در نهایت، شیر Equalizer را ببندید تا فشار برابری بین فشارسنج و منیفولد حفظ شود.
در این حالت، دستگاه اندازه‌گیر در حالت سرویس قرار گرفته است.

برای جداسازی دستگاه اندازه‌گیر، مراحل زیر انجام می شود:

1. شیر Equalizer را باز کنید تا فشار بین فشارسنج و منیفولد متعادل شود.
2. سپس شیر فشار پایین (Low Pressure) را ببندید تا جریان فرآیند به منیفولد و فشارسنج قطع شود.
3. در نهایت، شیر فشار بالا (High Pressure) را ببندید تا فشار فرآیند از دستگاه اندازه‌گیر قطع شود.

با این مراحل، می توان منیفولد سه راهه را نصب و جداسازی کرد. باید توجه شود که همواره باید از توصیه‌ها و دستورالعمل‌های سازنده منیفولد پیروی کرد. در ادامه به معرفی انواع منیفولد های 3 راهه روزمونت می پردازیم و هر کدام را مورد بررسی قرار می دهیم.

منیفولد روزمونت R305

منیفولد R305 یکپارچه روزمونت به طور مستقیم به فشارسنج Rosemount Coplanar متصل می‌شود و نیازی به فلنج ندارد. شیر Pressure-Lock که فقط در منیفولدهای R305 و R306 روزمونت وجود دارد، عملکرد ساده‌تر، قابلیت اعتماد بیشتر و افزایش ایمنی عملیاتی را فراهم می‌کند.

این منیفولد پرمصرف به وزن سبک در تنظیمات 2، 3 و 5 شیری در دسترس است که امکان جداسازی سنسور و تخلیه کنترل شده را برای حفظ صحت اندازه‌گیری فراهم می‌کند.

منیفولد R305 یکپارچه روزمونت با فشارسنج Coplanar ارتباط مستقیم دارد، بدون نیاز به استفاده از فلنج برای اتصال آنها. این ویژگی باعث سهولت عملکرد و افزایش ایمنی عملیاتی می‌شود. همچنین، وجود شیر Pressure-Lock بر روی منیفولدهای R305 و R306، عملکرد ساده‌تری را فراهم می‌کند و از قابلیت اعتماد و ایمنی بیشتری برخوردار است.

منیفولد R305 یکپارچه روزمونت به صورت پرمصرف و با وزن سبک در تنظیمات 2، 3 و 5 شیری در دسترس است. این امکان را می‌دهد که سنسورها جداگانه عمل کنند و تخلیه کنترل شده داشته باشند تا از صحت اندازه‌گیری اطمینان حاصل شود.

منیفولد 3 راهه روزمونت

مشخصات فنی منیفولد R305

منیفولد R305 یکپارچه روزمونت دارای مشخصات زیر است:

فشار کاری حداکثر: 6250 پوند بر اینچ مربع (431 بار)

دمای کاری حداکثر: 750 درجه فارنهایت (399 درجه سانتیگراد)

جنس منیفولد: استنلس استیل 316 SST / 316L SST

جنس پکینگ: PTFE (تفلون)، بر پایه گرافیت

اتصال فرآیند: Female 1/2 اینچ -14 NPT

جهت قرارگیری: موازی با فشارسنج یا زاویه 90 درجه نسبت به فشارسنج

گواهی‌نامه‌ها/تأییدیه‌ها: تمیز کردن برای خدمات ویژه، گاز سور (مطابق با استانداردهای NACE MR 0175/ISO 15156، MR0103)

منیفولد 305

منیفولد 305 یکپارچه روزمونت به طور مستقیم به فشارسنج کوپلانار اختصاصی روزمونت متصل می‌شود، بدون نیاز به فلنج. این منیفولد سبک و برجسته در تنظیمات 2 شیری، 3 شیری و 5 شیری در دسترس است و امکان جداسازی سنسور، تهویه کنترل شده و حفاظت اضافی در برابر نشتی را برای حفظ صحت اندازه‌گیری فراهم می‌کند.

این محصول می‌تواند به صورت کارخانه‌ای به فشارسنج متصل و تست نشتی شده باشد و با فشارسنج‌های چندمتغیره، استاتیک و فشار دیفرانسیل قابل استفاده است.

منیفولد 3 راهه روزمونت

مشخصات فنی منیفولد 305

منیفولد 305 یکپارچه روزمونت دارای مشخصات زیر است:

دمای کاری حداکثر: 1000 درجه فارنهایت (538 درجه سانتیگراد)

جنس منیفولد: 316 استنلس استیل/316L استنلس استیل، آلیاژ C-276، آلیاژ 400

جنس پکینگ: PTFE (تفلون)، مبتنی بر گرافیت

اتصالات فرآیند: Female 1/4 اینچ-18 NPT، Female 1/2 اینچ-14 NPT، آداپتور فلنج Female 1/2 اینچ-14 NPT، آداپتور فلنج لوله با دیامتر 12 میلیمتر

جهت اتصال فرآیند: موازی با فشارسنج، زاویه 90 درجه با فشارسنج

تاییدیه ها: تمیزکاری برای خدمات ویژه، گاز ترش (مطابق استاندارد NACE MR 0175/ISO 15156، MR0103)

منیفولد روزمونت 304

منیفولد روزمونت 304 برای تنظیمات 2، 3 و 5 شیر طراحی شده است و به یک ترانسمیتر با فلنج یا فلنج coplanar متصل می‌شود. این منیفولد در سبک‌های سنتی و ویفری در دسترس است و برای نصب سریع، از کارخانه تجهیز شده، آزمایش نشتی شده و کالیبره شده است.

منیفولد روزمونت 304 برای ترانسمیترهای چندمتغیره، فشار استاتیک و فشار تفاضلی طراحی شده است و امکان جداسازی ابزار، تهویه کنترل شده و حفاظت در برابر نشتی را برای حفظ صحت اندازه‌گیری فراهم می‌کند. منیفولد روزمونت 304 باعث ایجاد اتصال مطمئن و دقیق بین ترانسمیتر و سیستم فشارسنجی می‌شود و قابلیت کالیبره بودن از پیش آن باعث نصب آسان و سریع آن می‌شود.

منیفولد 3 راهه روزمونت

مشخصات فنی منیفولد روزمونت 304

دمای کاری حداکثر: 1000 درجه فارنهایت (538 درجه سانتیگراد)

جنس منیفولد: 316 SST/316L SST (فولاد ضد زنگ)، فولاد کربنی

جنس مواد پکینگ: PTFE (پلی‌تترافلوئورواکسی‌تان)، مبتنی بر گرافیت

اتصالات فرآیند: 1/2″-14 NPT ، IEC 61518

جهت قرارگیری اتصال فرآیند: انتقال موازی، انتقال با زاویه 90 درجه

تاییدیه ها: تمیزکردن برای خدمات ویژه، گاز ترش (مطابق با استاندارد NACE MR 0175/ISO 15156، MR0103

خرید و فروش منیفولد 3 راهه روزمونت

منیفولد 3 راهه روزمونت، سیستمی است که برای اتصال و کنترل جریان فرآیند در اندازه‌گیری فشار استفاده می‌شود. این منیفولد شامل سه شیر است که به فشارسنج متصل می‌شوند و امکان جداسازی سنسور، تهویه کنترل شده و حفاظت در برابر نشتی را فراهم می‌کند.

برای اطلاعات دقیق‌تر درباره مشخصات فنی، اندازه‌ها و قیمت‌های منیفولد 3 راهه روزمونت، بهتر است با تامین کنندگان و تولیدکنندگان معتبر تماس بگیرید. شرکت تجهیز صنعت خرید و فروش انواع تجهیزات ابزار دقیق، تجهیزات آزمایشگاهی و تجهیزات پایپینگی، محصولاتی متناسب با نیازهای شما در زمینه منیفولد 3 راهه روزمونت را ارائه می‌دهد.

این شرکت دارای کارشناسان متخصص و با تجربه است که می‌توانند اطلاعات دقیقی در مورد مشخصات فنی، قیمت منیفولد 3 راهه روزمونت و خرید و فروش منیفولد 3 راهه روزمونت ارائه دهند و شما را در انتخاب بهترین گزینه هدایت کنند.

عوامل تاثیر گذار بر قیمت منیفولد 3 راهه روزمونت

قیمت منیفولد 3 راهه روزمونت تحت تأثیر عدة عوامل قرار می‌گیرد. برخی از عوامل تأثیرگذار عبارتند از:

  • جنس و کیفیت: جنس استفاده شده در ساخت منیفولد و کیفیت آن بر قیمت تأثیر می‌گذارد. استفاده از مواد با کیفیت بالا و تکنولوژی پیشرفته ممکن است قیمت را افزایش دهد.
  • نوع و تعداد شیرها: منیفولد 3 راهه روزمونت شامل سه شیراست. نوع، برند و کیفیت شیرها نیز بر قیمت تأثیرگذار است. شیر‌های با کیفیت بالا و قابلیت کارکرد بهینه معمولاً قیمت بالاتری دارند.
  • ویژگی‌ها و قابلیت‌های اضافی: برخی منیفولدها قابلیت‌ها و ویژگی‌های اضافی مانند تهویه کنترل شده، حفاظت در برابر نشتی و قابلیت جداسازی سنسور را دارند. این ویژگی‌ها ممکن است باعث افزایش قیمت منیفولد شوند.

این عوامل تنها بخشی از عواملی هستند که می‌توانند بر قیمت منیفولد 3 راهه روزمونت تأثیر بگذارند و ممکن است عوامل دیگری نیز وجود داشته باشند. در کل، قیمت منیفولد 3 راهه روزمونت بستگی به نیازها و مشخصات فنی مورد استفاده مشخص می‌شود و برای دقت بیشتر در اطلاع از قیمت، بهتر است با تأمین کننده یا توزیع کننده محصول تماس بگیرید.

توجه داشته باشید که این عوامل تنها برخی از عوامل ممکن هستند و قیمت نهایی منیفولد 3 راهه روزمونت می تواند تحت تأثیر عوامل دیگر نیز در هر بازار و با توجه به شرایط مختلف متفاوت باشند.

برای دریافت اطلاعات دقیقتر و قیمت‌های فعلی، توصیه می‌شود با تامین کنندگان آن تماس بگیرید. تجهیز صنعت تامین کننده و وارد کننده انواع تجهیزات ابزار دقیق، شیر الات پایپینگی و لوله و اتصالات از جمله منیفولد 3 راهه روزمونت میباشد. برای استعلام قیمت ها و مشاوره فنی با کارشناسان فروش ما تماس بگیرید.
