منیفولد 5 شیره اشنایدر

توضیحات

منیفولد 5 شیره اشنایدر، از تجهیزات پرکاربرد فشار ساخت شرکت اشنایدر می باشد که در تجهیزات اندازه گیری اختلاف فشار اعم از گیج های اختلاف فشاری و ترانسمیترها جهت نصب، جداسازی و تعمیر آنها استفاده می گردد.

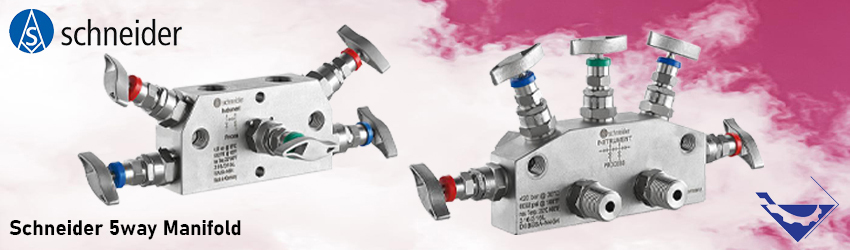

منیفولد 5 شیره اشنایدر

منیوفلد 5 راهه (Manifold 5way) از جمله تجهیزات جانبی اندازه گیری اختلاف فشار و دارای 5 شیر سوزنی شکل در بدنه به همراه چندین اتصال می باشد.

شرکت اشنایدر با حدود 400 کارمند جزء تولیدکنندگان شیرآلات صنعتی و شیرهای انسداد و تخلیه (DBB) در جهان می باشد. در ادامه به بررسی مشخصات فنی و عملکرد یکی از محصولات این شرکت منیفولد 5 شیره خواهیم پرداخت.

مشخصات فنی منیفولد 5 شیره اشنایدر

  • سایز  اتصالات رزوه ای Vent و Drain معمولا “1/4 و سایز اتصالات سمت پروسه “NPT 1/2 است.
  • جهت نصب منیفولد 5 شیره اشنایدر ترانسمیتر فشار مورد نیاز است زیرا منیفولدها دارای پیچ و مهره و اتصال رزوه ای می باشند.
  • نصب منیفولد 5 راهه به صورت افقی و عمودی صورت می گیرد.
  • سایز شیرهای ایزوله (Isolate Valves) “3/8 یا 9.5 میلی متر و سایز شیر Vent و  اکولایزر “0.138 یا 3.5 میلی متر می باشد.
  • جنس منیفلدها معمولا از استنلس استیل SS316 است زیرا از جمله تجهیزات در تماس با سیال می باشند.
  • این تجهیزات با ریتینگ های مختلف تحمل فشار طراحی و تولید می شوند و حداقل کلاس فشاری 3000 پوند و 6000 پوند در صنایع رایج تر می باشد.

عملکرد منیفولد 5 شیره اشنایدر

شیرهای منیفولد 3 و 5 راهه برای نصب ترانسمیترها و گیج های اختلاف فشاری مورد استفاده قرار می گیرد. در نظر داشته باشید که قیمت منیفولد 5 شیره از منیفولد 3 شیره گرانتر است.

منیفولد 5 شیره اشنایدر، دارای دو شیر مسدود کننده (Isolate) و یک شیر متعادل کننده (Equalizer) و یک شیر drain و یک شیر vent برای هواگیری سیال فرآیندی میباشد. دو عدد از شیرها (Block یا Isolate) جهت اتصال به تیوب های گرفته شده از پروسه، دو عدد از شیرها (Vent و Drain) جهت تخلیه سیال و یک شیر (Equalizer) جهت بالانس کردن ورودی های فشار است.

نقش شیر Equalizer بسیار مهم است زیرا باعث می شود که تمام فشار استاتیک یک خط روی دستگاه قرار نگیرد و تجهیز آسیب نبیند.

نحوه اندازه گیری اختلاف فشار

برای اندازه گیری اختلاف فشار به وسیله منیفولد 5 راهه پس از نصب این تجهیزات ابتدا تمامی شیرها را می بندیم سپس شیر Equalizer را باز می کنیم. سپس شیر سمت فشار پایین (L.P) و بعد شیر سمت فشار بالا (H.P) را باز می کنیم تا سیال داخل شود. در این حالت اختلاف فشار صفر DP=0 می باشد. زیرا بخشی از سیال کم فشار مستقیما وارد (H.P)  می شود و بخشی دیگر از سیال به علت آنکه فشار بیشتری نسبت به سیال با فشار کم دارد وارد (L.P) می شود.

در نهایت شیرEqualizer را می بندیم با بستن Equalizer اختلاف بین دو فشار روی گیج نمایش داده می شود. اگر مقدار نمایش داده شده اشتباه بود بایستی هواگیری انجام شود.

نحوه هواگیری

هواگیری برای جلوگیری از پک شدن هوا و محاسبه دقیق فشار انجام می شود. برای هواگیری در این حالت شیر Vent و Drain را باز می کنیم و Equalizer را کمی باز می کنیم تا از  شیر Drain و Vent سیال خارج شود. به محض خروج سیال شیرهای Vent و اکولایزر و Drain را هم ببندید، به همین آسانی هواگیری انجام می شود.

مزایای منیفولد 5 شیره اشنایدر

مزایای شیرهای منیفولد 5 راهه اشنایدر به شرح زیر می باشد:

  • کاهش نشتی
  • طراحی ساده و مقرون به صرفه
  • تعمیر و نگهداری آسان
  • مسدود کردن یا جداسازی سیال در فرآیند
  • افزایش راندمان و بازده دستگاه اندازه گیری اختلاف فشار و جلوگیری از خاموشی بی رویه دستگاه هنگام تعمیر
  • فرآیند کالیبراسیون با سرعت بالاتری صورت می گیرد.

عوامل تاثیرگذار بر قیمت منیفولد 5 شیره اشنایدر

منیفولدهای 5 راهه اشنایدر با توجه به عمکلرد به طور گسترده ای در صنایع نفت و گاز، پتروشیمی، شیمیایی، خودروسازی و غیره برای سیالات مایع و گاز به کار می روند. پارامترهای زیر بر قیمت منیفولدهای 5 شیره اشنایدر تاثیر گذار می باشند:

متریال

یکی از مهم ترین فاکتورهای تاثیرگذار بر قیمت شیرهای منیفولد اشنایدر جنس و متریال اجزای آن می باشد. منیفولدها متناسب با نوع سیال، دما و فشار فرآیندی از متریال مختلفی تولید می شوند. شیر منیفولد به عنوان یکی از قطعات در تماس با سیال (Wetted Part) حداقل باید از متریال استنلس استیل 316L با تحمل در دما و فشارهای بالا باشد.

منیفولد با متریال های مختلف SS316L و Monel و Hastelloy C276 قیمت های متفاوتی دارند. همچنین برای قسمت های آببندی (Packing) انواع متریال های PTFE و گرافیت در تولید شیر های منیفولد استفاده میشود.

کلاس فشاری

منیفولدهای 5 شیره اشنایدر حداقل از کلاس فشاری 3000 تا 6000 پوند تولید می شوند. طبیعتا منیفولدهای 5 راهه با کلاس فشاری بالاتر از قیمت بیشتری برخوردار هشتند.

علاوه بر موارد فوق نوسانات بازار و برند تولید کننده نیز بر قیمت شیرهای منیفولد تاثیرگذار هستند. شیرهای منیفولد 5 شیره را با توجه به بودجه و شرایط پروژه با متریال مرغوب و کیفیت بالا انتخاب نمایید. زیرا انتخاب متریال مناسب موجب دوام بیشتر، جلوگیری از خوردگی و سایر هزینه ها را کاهش می دهد.

خرید و فروش منیفولد 5 شیره اشنایدر

تجهیزصنعت یکی از بزرگترین تامین کنندگان و واردکنندگان انواع تجهیزات ابزار دقیق و پایپینگی در کشور است. این شرکت انواع تجهیزات اندازه گیری اختلاف فشار و لازم جانبی آنها مانند منیفولد 5 شیره اشنایدر را با بهترین کیفیت و قیمت به فروش می رساند.

برای کسب اطلاعات بیشتر در مورد خرید، مشاوره فنی و استعلام قیمت منیفولد 5 شیره اشنایدر با کارشناسان فنی و فروش ما در ارتباط باشید.
