منیفولد 5 شیره الیور

توضیحات

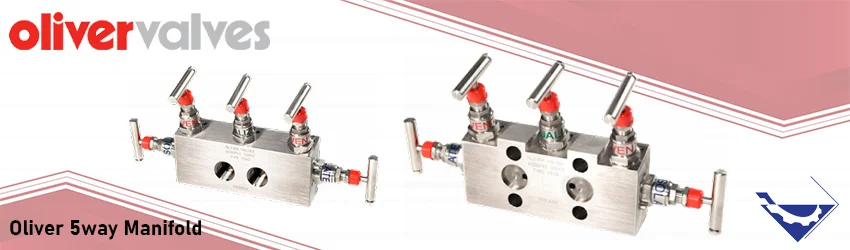

منیفولد 5 شیره الیور

منیفولد 5 شیره الیور (Manifolds)، یکی از تجهیزات جانبی پرکاربرد و رایج فشار می باشد که از ترکیب چندین شیر سوزنی در بدنه به همراه چندین اتصال تشکیل می شود. منیفولدهای 5 شیر الیور همراه با تجهیزات اندازه گیری اختلاف فشار نظیر گیج و ترانسمیترها  در صنایع مختلف مورد استفاده قرار می گیرند.

منیفولدهای 5 شیره الیور جهت قطع و تنظیم جریان سیال، کالیبراسیون، نصب و جداسازی تجهیزات اندازه گیری اختلاف فشار سیالات مختلف مایع و گازی به کار می روند.

منیفولد 5 شیره الیور

شرکت OLIVER انگلستان یکی از تولید کنندگان مطرح انواع شیرآلات ابزار دقیق در جهان است. محصولات این شرکت شامل انواع منیفولد های دو راهه، سه راهه و پنج راهه، انواع شیر های توپی، شیر سوزنی یا نیدل ولو و بلاک اند بلید ولو می باشد.

هریک از این محصولات در طیف گسترده ای از متریال و نوع آب بندی، دما و فشار قابل تحمل و همچنین سایز های مختلف اتصالات تولید می شوند.در ادامه به معرفی انواع منیفولد 5 شیر الیور و بررسی مشخصات فنی آنها خواهیم پرداخت.

انواع منیفولد 5 شیر الیور

شیرهای منیفولد الیور از نظر تعداد ورودی و خروجی ها و تعداد شیرهای سوزنی دارای انواع مختلفی هستند. منیفولدها در انواع گوناگون 2 راهی، 3 راهی و 5 راهی توسط شرکت الیور طراحی و تولید میشوند.

در واقع  منیفولدهای 2 شیر برای نصب همراه انواع گیج و ترانسمیتر های فشار، مینفولد های 3 و 5 شیر برای نصب ترانسمیترها و گیج های اختلاف فشار مورد استفاده قرار می گیرند.

منیفولدهای 5 شیر الیور در سه مدل زیر با توجه به نوع نصب  ارائه می شوند:

  • منیفولد 5 شیر الیور Y52
  • منیفولد 5 شیر الیور Y53
  • منیفولد 5 شیر الیور Y54

منیفولد 5 شیر الیور Y52

منیفولد 5 شیر الویر Y52 به طور کلی در ساختار خود دارای 5 شیر سوزنی می باشد. از دو شیر ایزوله (Isolate) و یک شیر متعادل کننده فشار (Equalizer) و یک شیر (drain) و یک شیر (vent) برای هواگیری سیال فرآیندی تشکیل شده است.

منیفولدهای 5 شیر الیور Y52 جهت جداسازی تجهیزات فشار، تخلیه کنترل شده و محفاطت در برابر نشتی برای اطمینان از یکپارچگی ایمنی در صنایع مختلف فرآیندی به کار می روند.

همچنین منیفولدهای 5 راهه الیور برای نصب مستقیم (Direct) با ترانسمیترهای اختلاف فشاری همراه با دو شیر ایزوله و دو ورودی مجزای کم فشار (LP) و پر فشار (HP) و شیر یکسان کننده فشار برای کالیبراسیون طراحی می شوند.

منیفولد 5 شیره الیور y52

شیرهای سوزنی منیفولدهای 5 راهه برای ایزوله کردن ایمن، قابل اطمینان و افزایش طول عمر در شرایط فرآیندی مختلف طراحی شده است. شیرهای منیفولد در مقایسه با باز و بسته کردن هر شیر به طور مستقل عملکرد فرآیندی کارآمدتری را ارائه می دهند. تمامی اتصالات NPT دارای طراحی تک نقطه ای CNC می باشند.

تمامی محصولات شرکت Oliver دارای گواهی متریال و تست فشار مطابق با استاندارد  BS EN 10204 3.1 هستند. روی بدنه تمامی محصولات شرکت الیور یک کد خاص و یونیک ذکر شده است که بیانگر گواهی متریال و آنالیز شیمیایی آنها می باشد.

مشخصات فنی منیفولد 5 شیر Y52

قطر سوراخ: 0.21 اینچ (5.4 میلی متر)

سایز اتصالات: 1/4 تا 1/2 اینچ

متریال آب بندی: تفلون PTFE / گرافیت

محدوده فشار: 6000 تا 10000 PSI

محدوده دما: 240 تا 540 درجه سانتیگراد

منیفولد 5 شیر الیور Y53

منیفولد 5 شیر الیور Y53 همانند مدل فوق برای نصب مستقیم با ترانسمیتر اختلاف فشاری و محدوده فشار 413 بار تا 689 بار (6000 تا 10000 PSI) تولید می شود.

در منیفولد 5 راهه در حالت نرمال یا عادی، شیرهای مسدود کننده یا ایزوله در حالت باز بوده و شیرهای اکولایزر و تخلیه در حالت بسته می باشند.

منیفولد 5 شیر الیور Y54

منیفولد 5 شیر الیور Y54 برای نصب از راه دور (Remote) جهت کالیبراسیون و جداسازی ترانسمیترهای اختلاف فشاری در صنایع مختلف کاربرد دارند.

مشخصات فنی منیفولد 5 شیر الیور Y54 تا حدودی شبیه به مدل Y52 می باشد. این منیفولدها با ضریب جریان Cv 0.46 و اتصال 1/2 اینچ و 1/4 اینچ NPT اتصال ونت طراحی و تولید می شوند.

منیفولد 5 شیره الیور y54

متریال و جنس مواد سازنده منیفولدهای 5 شیر الیور Y54 از استنلس استیل 316 (فولاد ضد زنگ)، مونل Monel-(400) و هستلوی Hastalloy (C276) می باشد. متریال و کیفیت مواد سازنده منیفولد که با توجه به نوع سیال و فشار فرآیندی انتخاب می شود.

عملکرد منیفولد 5 شیر الیور

منیفولدهای 5 شیر الیور دارای 5 شیر سوزنی می باشند. دو عدد از شیرها (Isolate)، دو عدد از شیرها (Vent و Drain) جهت تخلیه سیال و یک شیر (Equalizer) جهت بالانس کردن ورودی های فشار است.

نقش شیر Equalizer بسیار مهم است زیرا باعث می گردد که تمام فشار استاتیک یک لاین روی دستگاه قرار نگرفته و تجهیز آسیب نبیند.

برای نصب منیفولد روی خط ابتدا تمامی شیرها را میبندیم. در گام بعدی شیر Equalizer را باز می کنیم. سپس شیرهای سمت فشار پایین LP و فشار بالا HP را باز می کنیم سیال داخل پایه LP می شود (DP=0). در نهایت Equalizer را می بندیم با بستن Equalizer اختلاف بین دو فشار روی گیج نمایش داده می شود. اگر مقدار درست نبود بایستی هواگیری انجام شود.

جهت هواگیری به منطظور جلوگیری از پک شدن هوا سه شیر Vent و Drain و Equalizer را باز می کنیم. تا از شیرهای Drain و Vent سیال خارج می شود. سپس به محض خروج سیال هواگیری انجام شده است. در نهایت خیلی سریع هر سه شیر را میبندیم. سایزسوراخ های Vent وDrain معمولا 1/4″ و سایز سوراخ های سمت پروسه NPT 1/2″ است.

عوامل موثر بر قیمت منیفولد 5 شیر الیور

قیمت منیفولدهای 5 شیر الیور علاوه بر شرایط بازار و نوسانات دلار تحت تاثیر عوامل متعددی قرار می گیرد. یکی از مهم ترین فاکتورهای تاثیرگذار بر قیمت شیرهای منیفولد5 راهه جنس و متریال اجزای تشکیل دهنده آن می باشد.

جنس منیفولدها متناسب با نوع سیال، دما و فشار فرآیندی از متریال مختلفی تولید می شود. شیرهای منیفولد به عنوان یکی از قطعات در تماس با سیال (Wetted Part) حداقل باید از متریال استنلس استیل 316L که تحمل دما و فشارهای بالا را داشته باشند.

منیفولدهای 5 شیر الیور با متریال های مختلف نظیر SS316 و Monel و Hastelloy قیمت های متفاوتی دارند. همچنین برای قسمت های آب بندی (Packing) انواع متریال های PTFE و گرافیت در تولید شیرهای منیفولد استفاده میشود.

همچنین تعداد شیرهای سوزنی و ویژگی های فنی منیفولد مانند دما و فشار کاری بر قیمت منیفولد ویکا تاثیرگذار است. به عنوان مثال منیفولد با محدوده کاری گسترده تر از قیمت بالاتری برخوردار است.

خرید و فروش منیفولد 5 شیر الیور

 با توجه به اهمیت استفاده از منیفولد 5 شیر برای تجهیزات اندازه گیری اختلاف فشار در طیف گسترده ای از صنایع ماشین سازی، پتروشیمی، نیروگاه ها، معادن، نفت و گاز و … به کار می روند.

تجهیزصنعت یکی از بزرگترین تامین کنندگان و واردکنندگان انواع تجهیزات ابزار دقیق و پایپینگی در کشور است. این شرکت انواع تجهیزات اندازه گیری اختلاف فشار و لازم جانبی آنها مانند منیفولد 5 شیر الیور را با بهترین کیفیت و قیمت به فروش می رساند.

برای کسب اطلاعات بیشتر در مورد خرید، مشاوره فنی و استعلام قیمت منیفولد 5 شیر الیور با کارشناسان فنی و فروش ما در ارتباط باشید.
