موتور شیر فن کویل هانیول مدل M7410E

توضیحات

موتور شیر فن کویل هانیول مدل M7410E


موتور شیر فن کویل هانیول مدل M7410E یک شیر موتوری است که به طور خاص برای کنترل مدولاسیونی همراه با تمامی شیرهای هانیول با رابط M30x1.5 طراحی شده است. این موتور شیر برای استفاده در واحدهای فن کویل، واحدهای اندازه‌گیری، ‌گرم‌کن‌های کوچک و خنک‌کننده‌ها و برای کاربردهای کنترل منطقه‌ای استفاده می‌شود.
این موتور شیر در سیستم‌های کنترل دمای الکترونیکی با آب گرم و/یا سرد به عنوان ماده کنترلی استفاده می‌شود. این موتور شیر کاملاً سازگار با تمام کنترل‌کننده‌هایی است که سیگنال خروجی 0…10 V یا 2…10 V دارند.

موتور شیر فن کویل هانیول مدل M7410E

موتور شیر M7410E برای کاربردهایی طراحی شده است که فضای محدود و مصرف کمترین توان الکتریکی مورد نیاز را دارند. یک پوزیشنر مبتنی بر میکروپروسسور با عملکرد بالا، کنترل دقیق را تضمین می‌کند. هیچ پتانسیومتر بازخورد مکانیکی یا سوئیچ‌های مکانیکی انتهایی لازم نیست، بنابراین عملکرد بلندمدت مطمئن را تضمین می‌کند. به دلیل وجود تابع همگام‌سازی خودکار، نقطه بسته شدن خودتنظیم می‌شود.

بر اساس زمان اجرا 150 ثانیه (M7410E5001: 70 ثانیه)، موقعیت‌دهی و تنظیم جریان شیر بسیار دقیق است. موقعیت‌دهی دستی برای تمامی موتورهای شیر فراهم شده است. این موتور شیر طراحی جذاب و مقاومی دارد.

شیر موتوری چیست


شیر موتوری، یک نوع شیر برقی است که به عنوان یک محرک الکتریکی عمل می‌کند. این شیرها عموماً به صورت شیرهای سه راهه عرضه می‌شوند، به این معنی که دارای سه ورودی و یک خروجی هستند. وظیفه اصلی شیر موتوری، کنترل جریان و گذردهی سیال (مانند آب یا هوا) در سیستم‌های تهویه مطبوع و سیستم‌های گرمایش مرکزی است.

شیر موتوری دارای یک موتور الکتریکی است که با تغییر جریان برق، میزان باز و بسته شدن شیر را کنترل می‌کند. این شیرها عموماً به صورت اتوماتیک عمل می‌کنند و با استفاده از سیگنال‌های الکتریکی (مانند سیگنال‌های ولتاژ) کنترل می‌شوند. در صنایع HVAC، شیرهای موتوری معمولاً به همراه سیستم‌های کنترلی مورد استفاده قرار می‌گیرند تا در صورت نیاز، جریان سیال را تنظیم کنند و به شکلی اتوماتیک عمل کنند.

از مزایای استفاده از شیرهای موتوری در صنایع HVAC می‌توان به دقت بالا در کنترل جریان، سرعت عمل بالا، امکان کنترل از راه دور و اتوماسیون سیستم اشاره کرد. همچنین، این شیرها قابلیت اتصال به سیستم‌های هوشمند و سیستم‌های مدیریت مرکزی را دارا هستند که امکان کنترل و مانیتورینگ دقیق‌تر سیستم را فراهم می‌کند.


انواع شیر موتوری بر اساس نوع حرکت


با توجه به نوع حرکتی که در سیستم دارند، شیرهای موتوری به دو دسته زیر تقسیم می‌شوند:


1. شیر موتوری با حرکت خطی (Linear Valve Actuators):


 این نوع شیرهای موتوری دارای حرکت خطی بوده و برای کنترل جریان سیال در خط مستقیم بین دو نقطه استفاده می‌شوند. طراحی آنها شامل یک محور خطی است که با استفاده از موتور الکتریکی و مکانیزم‌های مختلف صعودی و نزولی، جریان سیال را تنظیم می‌کند. این شیرها معمولاً برای کنترل جریان آب، هوا، گازها و مواد سیال دیگر استفاده می‌شوند.


2. شیر موتوری با حرکت دورانی (Rotary Valve Actuators):


   این نوع شیرهای موتوری دارای حرکت دورانی بوده و برای کنترل جریان سیال در خطوطی با منحنی یا زاویه استفاده می‌شوند. طراحی آنها شامل یک محور چرخش است که با استفاده از موتور الکتریکی و مکانیزم‌های مربوطه، جریان سیال را تنظیم می‌کند. این شیرها معمولاً برای کنترل جریان سیال در لوله‌ها، خطوط گاز، سیستم‌های بخار و موارد مشابه استفاده می‌شوند.

هر دو نوع شیر موتوری با حرکت خطی و حرکت دورانی، قابلیت کنترل دقیق جریان و گذردهی سیال را در سیستم‌های تهویه مطبوع و گرمایش مرکزی فراهم می‌کنند. انتخاب نوع شیر موتوری مناسب بستگی به نوع سیال، نیازهای سیستم و شرایط کاربرد دارد.


انواع شیر موتوری بر اساس نوع عملکرد


با توجه به نوع عملکردی که در سیستم دارند، شیرهای موتوری به سه دسته زیر تقسیم می‌شوند:


1. شیر موتوری مخلوط کننده:


   این نوع شیرهای موتوری برای مخلوط کردن و تلاقی سیال‌های دو مسیر متفاوت در یک سیستم حرارتی یا برودتی استفاده می‌شوند. طراحی آنها اجازه می‌دهد تا با تغییر در میزان باز و بسته شدن شیر، نسبت جریان سیال‌ها تنظیم شود. این شیرها معمولاً در سیستم‌های تهویه مطبوع، گرمایش مرکزی و سیستم‌های توزیع سیالات استفاده می‌شوند.


2. شیر موتوری تقسیم کننده:


   این نوع شیرهای سه راهه برای تقسیم جریان سیال به جریان‌های دیگر استفاده می‌شوند. طراحی آنها اجازه می‌دهد تا با تغییر در میزان باز و بسته شدن شیر، جریان سیال به سمت مسیرهای مختلف تغییر کند. این شیرها معمولاً در سیستم‌های توزیع سیالات و سیستم‌های کنترل جریان استفاده می‌شوند.


3. شیر موتوری جهت تغییر مسیر سیال:


 این نوع شیرهای سه راهه دارای سه انشعاب و دهانه هستند؛ یکی از این انشعاب‌ها به عنوان راه اصلی و دو انشعاب دیگر، دهانه‌های فرعی هستند. طراحی آنها امکان تغییر مسیر سیال را بین دهانه‌های فرعی و راه اصلی فراهم می‌کند. این شیرها معمولاً در سیستم‌های توزیع سیالات و سیستم‌های کنترل جریان سیال استفاده می‌شوند.

انتخاب نوع شیر موتوری مناسب بستگی به نیازهای سیستم، نوع جریان سیال و عملکرد مورد نیاز دارد.


کاربرد شیر موتوری


کاربرد شیر موتوری در پکیج‌های گرمایشی دومبدل مربوط به کنترل جریان آب گرم است که از مبدل حرارتی ثانویه به مصرف‌کننده‌ها (مانند رادیاتورها) هدایت می‌شود. وقتی شیر آب گرم باز می‌شود و مصرف‌کننده‌ها نیاز به آب گرم دارند، شیر موتوری فرمان می‌گیرد و باز می‌شود تا اجازه عبور آب گرم از مبدل حرارتی ثانویه را به مصرف‌کننده‌ها بدهد. با بسته شدن شیر موتوری، جریان آب گرم به مصرف‌کننده‌ها قطع خواهد شد.

از طریق سیستم کنترلی مورد استفاده، شیر موتوری به صورت اتوماتیک عمل می‌کند. سیستم کنترل می‌تواند براساس سیگنال‌های حسگرها (مانند سنسور دما) و تنظیمات کاربر، تصمیم بگیرد که آیا شیر موتوری باید باز شود و جریان آب گرم به مصرف‌کننده‌ها اعمال شود یا خیر. این کنترل دقیق جریان آب گرم باعث افزایش بهره‌وری سیستم و کاهش مصرف انرژی می‌شود، زیرا فقط مقدار لازم از آب گرم به مصرف‌کننده‌ها تأمین می‌شود.

استفاده از شیرهای موتوری در پکیج‌های گرمایشی دومبدل باعث ایجاد راحتی و اتوماسیون در سیستم می‌شود. همچنین، این شیرها امکان کنترل دقیق‌تر دما و جریان آب گرم را فراهم می‌کنند و به تنظیم دمای محیط و مصرف آب گرم به صورت بهینه کمک می‌کنند.


ویژگی های موتور شیر فن کویل هانیول مدل M7410E


ویژگی‌های موتور شیر فن کویل هانیول مدل M7410E عبارتند از:

  • مبتنی بر میکروپروسسور برای اطمینان از قرارگیری دقیق ساقه
  •
  • اندازه کوچک که نصب آن در فضاهای محدود را امکان‌پذیر می‌کند
  •
  • مصرف توان پایین
  •
  • مناسب برای سیگنال خروجی کنترلر 0…10 V و 2…10 V (قابل تنظیم در محل)
  •
  • سوئیچ عملکرد مستقیم/معکوس آسان در استفاده
  •
  • قابلیت تجاوز سیگنال ورودی ساده (به عنوان مثال برای عملکرد حفاظت از یخ‌زدگی)
  •
  • عملکرد بلندمدت مطمئن به دلیل عدم نیاز به پتانسیومترهای بازخورد مکانیکی و سوئیچ‌های مکانیکی پایانی
  •
  • جفت‌شدن مغناطیسی برای محدود کردن نیروی ساقه و خودتنظیمی نقطه بسته شدن
  •
  • همراه با کابل اتصال پیش‌تراشیده
  •
  • اتصال استاندارد و ساده شیر/اکتیواتور. برای نصب نیازی به ابزار نیست
  •
  • نشانگر موقعیت شیر قابل مشاهده به همراه اکتیواتور
  •
  • عملکرد دستی توسط درپوش تنظیم شیر، دکمه اضافی یا با استفاده از کلید هگزاگون فراهم می‌شود

مشخصات فنی موتور شیر فن کویل هانیول مدل M7410E


با توجه به مشخصات فنی موتور شیر فن کویل هانیول مدل M7410E عبارتند از:

– ولتاژ ورودی: 24 Vac ±15%؛ 50/60 هرتز
– مصرف توان: 1.8 VA / 1.2 W (زمانی که موتور در حال اجرا است)؛ 0.6 VA / 0.2 W (زمانی که موتور متوقف است)
– سیگنال ورودی: مدولاسیونی با محدوده 0…10 V، 2…10 V (قابل تنظیم)؛ مقدار جریان کمتر از 0.1 mA
– عملکرد: مستقیم/معکوس (قابل تنظیم)
– زمان اجرا: 150 ثانیه (M7410E5001: 70 ثانیه) در 50 هرتز؛ 125 ثانیه (M7410E5001: 59 ثانیه) در 60 هرتز
– نیروی ساقه: بسته به نوع؛ 90 N (M7410E5001)؛ 180 N (برای شیرهای DN 15 تا 20)؛ 300 N (برای شیرهای DN 25 تا 40 و V5825B)
– استاندارد حفاظت: IP 42 مطابق با EN 60529
– کلاس عایقی: III مطابق با EN 60730
– کابل اتصال: 1.5 متر (استاندارد؛ درخواست‌های ویژه برای مدل‌های 24 ولتی با طول 3 متر، 5 متر و 10 متر نیز موجود است)
– کابل اکتیواتور (24 ولت): 3 x 0.3 mm2، مس، مطابق با VDE 0295
– کابل اکتیواتور (230 ولت) و کابل سوئیچ کمکی: (N)YLHYW 3 x 0.75 mm2، مطابق با VDE 0281، بخش 401
– محدوده دمای عملکرد محیط: 0…55 درجه سانتیگراد
– دمای محیط شیر: حداکثر 120 درجه سانتیگراد
– وزن: 0.4 کیلوگرم
– سوئیچ‌های کمکی: حداکثر 100 mA برای 5…24 V؛ حداکثر 3(1) A برای 24…230 Vac؛ موقعیت سوئیچ (تأمین شده توسط کارخانه): سوئیچ S1 (ثابت) 17.8 ± 0.2 میلیمتر؛ سوئیچ S2 (تنظیم) 11.7 ± 0.2 میلیمتر


خرید و فروش موتور شیر فن کویل هانیول مدل M7410E


موتور شیر فن کویل هانیول مدل M7410E یک موتور الکتریکی است که برای کنترل و جابجایی ساقه شیر استفاده می‌شود. این موتور دارای یک میکروپروسسور است که قرارگیری دقیق ساقه را تضمین می‌کند. طراحی کوچک آن امکان نصب در فضاهای محدود را فراهم می‌کند و مصرف توان کمی دارد. این موتور با سیگنال ورودی کنترلرهای 0 تا 10 ولت و 2 تا 10 ولت سازگار است و عملکرد مستقیم یا معکوس را می‌توان تنظیم کرد.
برای اطلاعات دقیق‌تر درباره مشخصات فنی، اندازه‌ها و قیمت‌ موتور شیر فن کویل هانیول مدل M7410E ، بهتر است با تامین کنندگان و تولیدکنندگان معتبر تماس بگیرید. شرکت تجهیز صنعت خرید و فروش انواع تجهیزات ابزار دقیق، تجهیزات آزمایشگاهی و تجهیزات پایپینگی، محصولاتی متناسب با نیازهای شما در زمینه موتور شیر فن کویل هانیول مدل M7410E را ارائه می‌دهد.
این شرکت دارای کارشناسان متخصص و با تجربه است که می‌توانند اطلاعات دقیقی در مورد مشخصات فنی، قیمت موتور شیر فن کویل هانیول مدل M7410E ،  خرید موتور شیر فن کویل هانیول مدل M7410E و فروش موتور شیر فن کویل هانیول مدل M7410E ارائه دهند و شما کاربران را در انتخاب بهترین گزینه هدایت کنند.


عوامل تاثیر گذار بر قیمت موتور شیر فن کویل هانیول مدل M7410E


عواملی که ممکن است بر قیمت موتور شیر فن کویل هانیول مدل M7410E تأثیرگذار باشند عبارتند از:


ویژگی‌های فنی:


ویژگی‌هایی مانند دقت و قابلیت جابجایی دقیق ساقه، میزان مصرف توان، محدوده ولتاژ ورودی، عملکرد مستقیم/معکوس و زمان اجرا می‌توانند تأثیر قابل توجهی بر قیمت داشته باشند. معمولاً موتورهای با دقت بالا و ویژگی‌های پیشرفته قیمت بیشتری دارند.


کیفیت ساخت:


استفاده از مواد با کیفیت بالا، استانداردهای ساخت و تولید دقیق و کنترل کیفیت ممکن است به افزایش قیمت موتور شیر منجر شود. موتورهای با کیفیت بالا عموماً قیمت بیشتری دارند اما در عوض عمر مفید و عملکرد بهتری را ارائه می‌دهند.


تکنولوژی استفاده شده:


استفاده از فناوری‌های پیشرفته مانند میکروپروسسورها، سیستم‌های جفت‌شدن مغناطیسی و استفاده از قطعات الکترونیکی پیشرفته می‌تواند به افزایش قیمت موتور شیر منجر شود. این فناوری‌ها بهبود عملکرد و دقت را ارائه می‌دهند اما هزینه تولید را نیز افزایش می‌دهند.


محدودیت‌های فنی:


برخی محدودیت‌های فنی مانند دمای عملکرد، استانداردهای حفاظتی، نیروی ساقه، سرعت عملکرد و محدوده اندازه‌گیری می‌توانند تأثیری در قیمت موتور شیر داشته باشند. برای مثال، موتورهایی که می‌توانند در دماهای بالا عمل کنند یا دارای نیروی ساقه بیشتری باشند، ممکن است قیمت بیشتری داشته باشند.

این عوامل تنها بخشی از عواملی هستند که می‌توانند بر قیمت موتور شیر فن کویل هانیول مدل M7410E تأثیر بگذارند و ممکن است عوامل دیگری نیز وجود داشته باشند. در کل، موتور شیر فن کویل هانیول مدل M7410E بستگی به نیازها و مشخصات فنی مورد استفاده مشخص می‌شود و برای دقت بیشتر در اطلاع از قیمت، بهتر است  با تأمین کننده یا توزیع کننده محصول تماس بگیرید.
توجه داشته باشید که این عوامل تنها برخی از عوامل ممکن هستند و قیمت نهایی موتور شیر فن کویل هانیول مدل M7410E می تواند  تحت تأثیر عوامل دیگر نیز در هر بازار و با توجه به شرایط مختلف متفاوت باشند.

برای دریافت اطلاعات دقیقتر و قیمت‌های فعلی، توصیه می‌شود با تامین کنندگان آن تماس بگیرید. تجهیز صنعت تامین کننده و وارد کننده انواع تجهیزات ابزار دقیق، شیر الات پایپینگی و لوله و اتصالات از جمله موتور شیر فن کویل هانیول مدل M7410E میباشد. برای استعلام قیمت ها و مشاوره فنی با کارشناسان فروش ما تماس بگیرید.

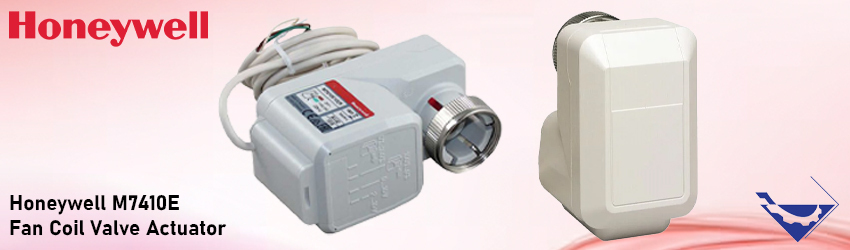

موتور شیر فن کویل هانیول مدل M7410E

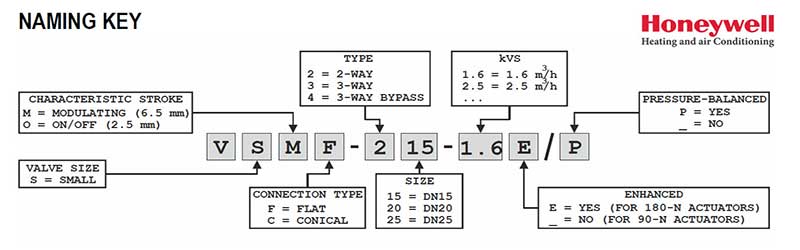

 نحوه اسم گذاری شیر فن کویلی هانیول



تجهیز صنعت یکی از بهترین تامین کنندگان  تجهیزات ابزار دقیق وپایپینگ در کشور است.

  این فروشگاه بزرگ و مطمئن در جهت افزایش سطح کیفی صنایع در حوزه ابزاردقیق و پایپینگ وموتور شیر فن کویل هانیول با بهترین قیمت و کیفیت به فروش می رساند.





دریافت کاتالوگ موتور شیر فن کویل هانیول مدل M7410E
