آشنایی با پمپ هیدرولیک کارتریجی صنایع هیدرولیک ایران به عنوان یکی از شاخص ترین محصولات بومی سازی شده، اهمیت زیادی برای صنعتگران داخلی دارد. این تجهیز که با نام پمپ پره ای یا کارتریجی بازار شناخته می شود، نقش کلیدی در سیستم های انتقال قدرت هیدرولیک بازی می کند. طراحی استاندارد و بومی این محصول سبب شده تا جایگزینی عالی برای پمپ های گران قیمت خارجی در ماشینآلات صنعتی باشد.
پمپ هیدرولیک کارتریجی صنایع هیدرولیک ایران چگونه کار می کند؟
پمپ هیدرولیک کارتریجی صنایع هیدرولیک ایران یک پمپ جابهجایی مثبت است که وظیفه پمپاژ سیال و ایجاد جریان در مدار را بر عهده دارد. مکانیزم درونی این پمپ بر پایه نیروی گریز از مرکز استوار است که با چرخش روتور، پره ها به دیواره داخلی رینگ می چسبند و با ایجاد تغییر حجم، فرآیند مکش و دهش روغن را مدیریت می کنند.
مکانیزم جابهجایی مثبت پره ای
در طراحی این تجهیز، هسته اصلی پمپ درون یک محفظه قرار گرفته و شفت ورودی با اتصال به الکتروموتور، نیروی دورانی را به روتور منتقل می کند. پره ها در شیارهای روتور آزادی حرکت دارند؛ بنابراین با شروع چرخش، نیروی گریز از مرکز آن ها را به سمت بیرون پرتاب می کند تا با دیواره بیضوی رینگ کاملاً آب بندی شوند. این فرآیند سبب می شود که در پورت ورودی مکش ایجاد شده و در پورت خروجی، سیال با فشار به سمت اجزای سیستم هدایت شود.
ساختار و تعویض پذیری کیت کارتریج
مفهوم “کارتریجی بودن” به این معنا است که قطعات متحرک و اصلی پمپ شامل روتور، تیغه ها، رینگ و کفی های سایش همگی درون یک مجموعه واحد به نام کیت کارتریج فشرده شده اند. این ویژگی ساختاری مزیتی بزرگ به شمار می رود؛ چرا که در صورت فرسودگی قطعات داخلی، تعمیرکار بدون نیاز به باز کردن بدنه اصلی از روی یونیت یا دمونتاژ اتصالات هیدرولیکی، فقط لایه کارتریج قدیمی را خارج کرده و کیت جدید را جایگزین می کند که این کار هزینه های توقف خط تولید را به شدت کاهش می دهد.
مشخصات فنی پمپ هیدرولیک صنایع هیدرولیک ایران
مشخصات فنی پمپ هیدرولیک صنایع هیدرولیک ایران نشان دهنده انطباق کامل این تجهیز با استانداردهای بین المللی هیدرولیک صنعتی است. ابعاد فلنج اتصال و محورهای خروجی پمپ کاملاً بر اساس استانداردهای جهانی طراحی شده تا فرآیند کوپله کردن آن با انواع موتورها بدون مشکل انجام گیرد.
جدول داده های عملکردی و ساختاری
برای انتخاب دقیق پمپ متناسب با نیاز لیتراژ و فشار کاری سیستم خود، می توانید از اطلاعات مرجع جدول زیر استفاده کنید:
| پارامتر فنی | محدوده مقادیر و مشخصات استاندارد |
| برند سازنده | صنایع هیدرولیک ایران (IHI) |
| استاندارد فلنج اتصال | SAE (استاندارد انجمن مهندسان خودرو) |
| محدوده سرعت عملکرد | ۶۰۰ الی ۱۸۰۰ دور بر دقیقه (RPM) |
| حداکثر فشار کاری مداوم | ۱۷۵ بار (Bar) |
| حداکثر فشار لحظه ای | ۲۰۰ بار (Bar) |
| راندمان بازدهی کلی | حدود ۹۰ درصد |
| سطح صدای عملیاتی | ۶۲ دسیبل (db) |
| سیال های مجاز | روغن های هیدرولیک معدنی استاندارد و سیالات پایه شیمیایی (فسفات استر) |
لیتراژ و دبی خروجی
ظرفیت خروجی این پمپ ها بر حسب گالن اندازه گیری می شود و تنوع بالایی را پوشش می دهد. در مدل های تک کارتریج، لیتراژ خروجی از ۵ تا ۶۰ گالن متغیر است. این در حالی است که در مدل های دوبل، مجموع دبی خروجی دو کارتریج می تواند محدوده ای بین ۱۳ تا ۹۸ گالن را برای نیازهای مختلف مدار تامین کند.

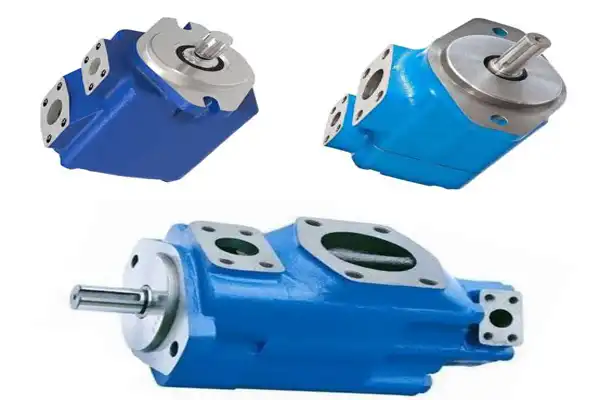

انواع پمپ کارتریجی صنایع هیدرولیک ایران
انواع پمپ کارتریجی صنایع هیدرولیک ایران بر اساس ساختار بدنه و تعداد خروجی ها به دسته های مختلفی تقسیم می شوند تا نیازهای گوناگون را پوشش دهند. این تنوع ساختاری دست طراحان مدارهای هیدرولیک را برای راه اندازی بخش های مختلف ماشینآلات باز می گذارد.
پمپ های کارتریجی تک (Single Pumps)
این مدل ها که در کدهای استاندارد نظیر 20V، 25V، 35V و 45V تولید می شوند، دارای یک پوسته و یک کیت کارتریج داخلی هستند. پمپ های تک برای سیستم هایی استفاده می شوند که تنها به یک جریان ثابت روغن با دبی مشخص نیاز دارند. ابعاد کوچک و بازدهی بالا از ویژگی های بارز این سری است.
پمپ های کارتریجی دوبل (Double Pumps)
پمپ های دوبل مانند مدل های 2520V، 3520V، 3525V، 4525V و 4535V از دو کیت کارتریج مجزا درون یک پوسته بهره می برند که روی یک شفت واحد سوار شده اند. این پمپ ها به طراح اجازه می دهند که دو دبی مستقل را از یک پمپ دریافت کند؛ یکی برای جابهجایی سریع جک ها در فشار پایین و دیگری برای تامین فشار نهایی در تناژ بالا که این کار سبب صرفه جویی در مصرف انرژی و فضای نصب می شود.
پمپ های صیادی کلاچ دار
مدل های خاصی از سری V25 وجود دارند که همراه با یک عدد کلاچ و کوپلینگ عرضه می شوند و در اصطلاح بازار به آن ها پمپ صیادی می گویند. این تجهیزات به دلیل مقاومت بالا و ساختار تعویض سریع، کاربرد بسیار وسیعی در بخش مکانیزاسیون شناورها و قایق های صیادی پیدا کرده اند.
کاربردهای پمپ کارتریجی ایران در صنایع مختلف
تجهیزات صنعتی و ماشینآلات متعددی از این پمپ به عنوان تامین کننده جریان استفاده می کنند:
- ماشینآلات صیادی: جمع کردن تورهای بزرگ ماهیگیری و راه اندازی دستگاه های خردکن یخ در شناورهای دریایی.
- دستگاه های تزریق پلاستیک: تامین دبی بالا و بدون نبض برای جابهجایی سریع قالب ها و فرآیند تزریق پلیمر.
- پرس های هیدرولیک سبک و متوسط: راه اندازی جک های اصلی در فازهای حرکت سریع و فشار اولیه.
- یونیت های هیدرولیک کارگاهی: استفاده در سیستم فرمان و ابزار دستگاه های تراش، فرز و بورینگ صنعتی.
مزایای رقابتی پمپ هیدرولیک کارتریجی ایران
مزایای رقابتی پمپ هیدرولیک کارتریجی ایران سبب شده تا این محصول سهم بزرگی از بازار داخلی را به خود اختصاص دهد. این پمپ ها تعادل بسیار خوبی میان طول عمر قطعات و قیمت تمام شده ایجاد کرده اند.
چند مورد از برجسته ترین نقاط قوت این تجهیز شامل موارد زیر است:
- طول عمر عملیاتی بالا: به کارگیری متریال باکیفیت و سخت کاری شده در بخش رینگ و تیغه ها که نرخ فرسایش را کم می کند.
- تولید صدای بسیار کم (62db): به دلیل توزیع متقارن نیروهای هیدرولیکی روی روتور، ارتعاش و نویز بسیار پایینی تولید می شود.
- دسترسی کامل به قطعات یدکی: شرکت صنایع هیدرولیک ایران تمامی قطعات منفصله شامل پوسته، شفت، رینگ، کارتریج و کفی ها را به طور کامل پشتیبانی می کند.
- تعمیرات فوق العاده سریع: تعویض آسان کیت کارتریج در کمترین زمان ممکن بدون نیاز به باز کردن کامل اتصالات لوله کشی.
نکات مهم در نصب و راه اندازی
نکات مهم در نصب و راه اندازی پمپ هیدرولیک به شما کمک می کند تا از آسیب دیدن قطعات آب بندی و کارتریج در همان لحظات ابتدایی شروع به کار جلوگیری کنید. شفت این پمپ ها به صورت تک خار یا هزار خار تولید می شود که باید با قطعه کوپلینگ همخوانی داشته باشد.
برای یک راه اندازی اصولی و بدون خسارت، موارد زیر را جدی بگیرید:
- هم راستایی کامل شفت ها: کوپلینگ پمپ با الکتروموتور باید کاملاً هم راستا باشد؛ هرگونه ناترازی باعث اعمال نیروی شعاعی به شفت و خرابی بلبرینگ و کاسه نمد می شود.
- پر کردن بدنه با روغن: قبل از روشن کردن موتور برای اولین بار، حتماً داخل پوسته پمپ را از روغن هیدرولیک تمیز پر کنید تا از چرخش خشک پره ها جلوگیری شود.
- انطباق جهت چرخش شفت: جهت گردش پمپ (راست گرد R یا چپ گرد L) را که روی پلاک آن مشخص شده، با جهت چرخش الکتروموتور تطبیق دهید؛ چرخش معکوس کارتریج را سریعاً نابود می کند.
- تست اتصالات مجرای مکش: تمام لوله ها و فلنج های بخش ورودی را آب بندی کنید تا هوا به داخل سیستم نفوذ نکند.
اصول نگهداری و سرویس های دوره ای
اصول نگهداری و سرویس های دوره ای طول عمر مفید پمپ پره ای شما را تا چندین سال تضمین می کند. این پمپ ها نسبت به ذرات معلق موجود در روغن حساس هستند و آلودگی سیال می تواند روی کفی های سایش خط بیندازد.
اقدامات مراقبتی زیر برای نگهداری بهینه پمپ توصیه می شود:
- تعویض منظم فیلترها: فیلتر خط مکش و برگشت یونیت را به موقع تعویض کنید تا ذرات ساینده وارد کارتریج نشوند.
- انتخاب روغن استاندارد: از روغن های هیدرولیک معتبر با ویسکوزیته مناسب (مانند مشخصات قید شده در کاتالوگ در دمای ۴۰ درجه) استفاده کنید.
- کنترل دمای کاری مدار: سیستم خنک کننده یونیت را بررسی کنید تا دمای روغن بیش از حد بالا نرود؛ داغ شدن روغن باعث افت ویسکوزیته و ایجاد سایش در تیغه ها می شود.
راهنمای خرید پمپ کارتریجی صنایع هیدرولیک ایران اصل
توجه به کدهای حک شده روی پوسته و خرید از نمایندگان رسمی، ریسک خرید کالاهای تقلبی یا بازسازی شده را از بین می برد. در زمان خرید پمپ های تک یا دوبل، حتماً نوع شفت (تک خار یا هزار خار) و موقعیت پورت های ورودی و خروجی را بر اساس نیاز یونیت خود مشخص کنید. خرید پمپ اصلی IHI علاوه بر تضمین راندمان بالا در خط تولید، دغدغه شما را بابت تامین قطعات یدکی مانند رینگ، روتور و کفی در سال های آینده کاملاً برطرف می سازد.
