آشنایی با پمپ هیدرولیک کارتریجی B&C به شما کمک می کند تا یکی از تجهیزات باکیفیت و کلیدی را در سیستم های انتقال قدرت هیدرولیک به درستی انتخاب کنید. این پمپ ایتالیایی که با نام پمپ پره ای نیز در میان صنعتگران شناخته می شود، وظیفه تبدیل انرژی مکانیکی ورودی به انرژی هیدرولیکی را بر عهده دارد و به دلیل ویژگی های ساختاری منحصربه فرد، جایگاه ویژه ای در خطوط تولید و ماشینآلات صنعتی پیدا کرده است.
پمپ هیدرولیک کارتریجی B&C چیست؟
پمپ هیدرولیک کارتریجی B&C یک پمپ جابهجایی مثبت است که جریان خروجی یکنواخت و بدون نبضی را برای مدار فراهم می کند. مکانیزم عملکرد این تجهیز بر پایه حرکت روتور و نیروی گریز از مرکز استوار است که پره ها را به سمت دیواره داخلی رینگ بادامکی می فشارد و حجم های متغیری را برای مکش و دهش روغن ایجاد می کند.
ساختار داخلی و نحوه عملکرد
هسته اصلی این پمپ از یک کارتریج قابل تعویض تشکیل شده است که قطعات اساسی نظیر روتور، پره ها (تیغه ها)، رینگ بادامک و صفحات جانبی (کفی سایش و فشار) را در خود جای می دهد. با چرخش شفت پمپ توسط الکتروموتور، روتور به گردش درمی آید و پره ها به دلیل نیروی گریز از مرکز و فشار روغن زیر آن ها، به دیواره رینگ می چسبند؛ این فرآیند در نیم دور اول سبب ایجاد مکش و در نیم دور دوم سبب متراکم شدن و خروج روغن با فشار مناسب به سمت مدار می شود.
مهم ترین مزیت طراحی پمپ های برند بی اند سی، مستقل بودن هسته مرکزی یا همان کارتریج از پوسته اصلی پمپ است. این ویژگی سبب می شود که در صورت بروز فرسایش یا آسیب دیدگی قطعات داخلی، نیازی به تعویض کامل پمپ و دمونتاژ اتصالات لوله کشی نباشد و تکنسین ها بتوانند تنها با خارج کردن کارتریج قدیمی و جایگذاری یک کارتریج نو، سیستم را در کوتاه ترین زمان ممکن دوباره راه اندازی کنند.
مشخصات فنی پمپ هیدرولیک کارتریجی B&C
بررسی مشخصات فنی پمپ هیدرولیک کارتریجی B&C نشان می دهد که این تجهیز بر اساس استانداردهای بین المللی طراحی شده و ابعاد فلنج و شفت آن با نمونه های استاندارد بازار همخوانی دارد. توانایی عملکرد در سرعت های بالا و تولید جریان پایدار، این پمپ را به انتخابی مطمئن برای طراحان مدارهای هیدرولیک تبدیل کرده است.
| پارامتر فنی | محدوده مقادیر و مشخصات |
|---|---|
| برند سازنده | بی اند سی (B&C Hydraulics) |
| کشور تولیدکننده | ایتالیا |
| محدوده دبی حجمی | ۱۰ الی ۱۰۰ لیتراژ مختلف (متناسب با گالن کارتریج) |
| حداکثر فشار کاری مداوم | ۱۷۵ بار (Bar) |
| حداکثر فشار لحظهای | ۲۱۰ بار (Bar) |
| محدوده سرعت مجاز | ۶۰۰ تا ۱۸۰۰ دور بر دقیقه (RPM) |
| راندمان حجمی | ۸۵ الی ۹۰ درصد |
| نوع سیال استاندارد | روغن هیدرولیک معدنی با ویسکوزیته مناسب |
بازدهی و لیتراژهای رایج
این دسته بندی از پمپ ها در سایزهای گوناگونی عرضه می شوند که بر حسب گالن خروجی (مانند سری های تک و دوبل نظیر ۲۰V، ۲۵V و ۳۵V) مشخص می گردند. بازدهی حجمی بالای این تجهیزات تضمین می کند که افت جریان در فشارهای کاری بالا به کمترین میزان ممکن برسد و مصرف انرژی سیستم بهینه سازی شود.

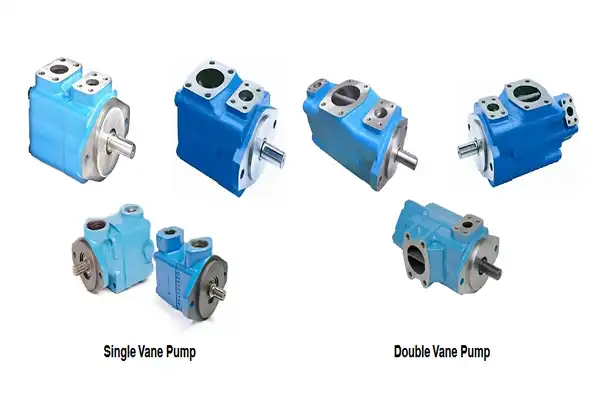

انواع پمپ پره ای B&C
تنوع ساختاری در انواع پمپ پره ای B&C به طراحان سیستم این امکان را می دهد که بر اساس محدودیت فضا و نیاز مدار، مناسب ترین پیکربندی را انتخاب کنند. این پمپ ها به طور کلی در دو گروه جابهجایی ثابت و جابهجایی متغیر و همچنین به صورت واحدهای تک یا چندقلو طراحی و به بازار عرضه می شوند.
پمپ های کارتریجی تک (Single)
این مدل ها دارای یک روتور و رینگ درون پوسته خود هستند و تنها یک خروجی دبی مشخص را به مدار تحویل می دهند. پمپ های تک کارتریج برای مدارهایی که به یک جریان ثابت و پایدار نیاز دارند بسیار ایدهآل هستند و به دلیل سادگی ساختار، استهلاک پایینی دارند.
پمپ های کارتریجی دوبل و تاندم (Double)
در مواردی که سیستم نیازمند دو جریان مجزا با دبی های متفاوت باشد، از پمپ های دوبل B&C استفاده می شود که دو کارتریج مجزا را روی یک شفت واحد محرک قرار می دهند. این طراحی هوشمندانه باعث صرفه جویی در فضای نصب، کاهش تعداد الکتروموتورهای مصرفی و تسهیل لوله کشی مدارهای پیچیده می شود.
کاربردهای وسیع پمپ کارتریجی B&C در صنایع
کاربردهای وسیع پمپ کارتریجی B&C در صنایع مختلف، گواهی بر دوام بالا و عملکرد یکنواخت این تجهیز در شرایط کاری گوناگون است. صدای بسیار کم این پمپ در زمان کارکرد، آن را به اولین انتخاب برای محیط های کارگاهی بسته تبدیل کرده است.
صنایع سنگین و ماشینآلات تولیدی نمونه های بارزی از میزبانان این پمپ ایتالیایی هستند:
- ماشین های تزریق پلاستیک: نیاز به جریان یکنواخت و دبی بالا برای جابهجایی گیره ها و تزریق مواد.
- دستگاه های پرس هیدرولیک: تامین فشار متوسط و دبی پایدار در مراحل ابتدایی فرآیند پرسکاری.
- ماشینآلات راهسازی و معدنی: استفاده در سیستم های فرمان و تحرک جک های هیدرولیکی سبک.
- تجهیزات هیدرولیک کارگاهی: به کارگیری در یونیت های هیدرولیک دستگاه های تراش، فرز و مته های صنعتی.
مزایای رقابتی پمپ هیدرولیک B&C
مزایای رقابتی پمپ هیدرولیک B&C سبب شده است تا بسیاری از کارخانجات صنعتی، این برند را به عنوان جایگزین پمپ های قدیمی خود انتخاب کنند. تعادل عالی میان قیمت عرضه و کیفیت قطعات، ارزش خرید بالایی برای این محصول ایجاد کرده است.
مهم ترین ویژگی های مثبت این پمپ شامل موارد زیر می شود:
- سطح صدای فوق العاده پایین: طراحی بهینه پره ها و رینگ بادامک مانع از ایجاد ارتعاش و صدای ناهنجار در دورهای بالا می شود.
- تعمیرات سریع و کم هزینه: امکان تعویض کیت کارتریج در محل بدون نیاز به باز کردن کامل پوسته پمپ از روی یونیت.
- جریان بدون نبض: خروجی کاملاً یکنواخت روغن که مانع از ضربه زدن به جک ها و هیدروموتورهای مدار می گردد.
- طول عمر بالا: استفاده از آلیاژهای سخت کاری شده در بخش رینگ و تیغه ها که نرخ سایش قطعات را به حداقل می رساند.

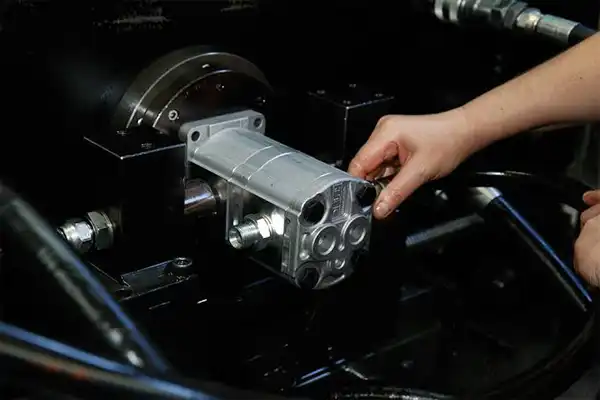

نکات کلیدی در نصب و راه اندازی
نکات کلیدی در نصب و راه اندازی پمپ کارتریجی B&C به شما کمک می کند تا از آسیب های اولیه به قطعات حساس داخلی در لحظه استارت جلوگیری کنید. عدم رعایت اصول مهندسی در زمان کوپلینگ می تواند صدمات جبران ناپذیری به شفت و بلبرینگ ها وارد سازد.
برای راه اندازی اصولی پمپ، مراحل زیر را به دقت دنبال کنید:
- تراز بودن شفت: هم راستایی کامل شفت پمپ با شفت الکتروموتور را توسط ساعت اندیکاتور یا تراز لیزری بررسی کنید (عدم تراز بودن باعث سایش بلبرینگ می شود).
- هواگیری و پر کردن پوسته: قبل از روشن کردن موتور، حتماً پوسته پمپ را از طریق پورت بالاتر با روغن هیدرولیک تمیز پر کنید تا پمپ خشک کار نکند.
- بررسی جهت چرخش: جهت چرخش شفت الکتروموتور را با فلش حک شده روی پوسته پمپ (راست گرد یا چپ گرد) کاملاً مطابقت دهید.
- آغاز به کار بدون بار: در اولین استارت، سیستم را در حالت بی بار یا کمترین فشار راه اندازی کنید تا هوا به طور کامل از مدار خارج شود.
اصول نگهداری و سرویس های دوره ای
اصول نگهداری و سرویس های دوره ای ضامن بقا و کارکرد بهینه پمپ شما در طول سال های متوالی است. پمپ های کارتریجی به شدت نسبت به آلودگی های ذرات معلق حساس هستند و ورود ریزترین پلیسه ها می تواند به خط افتادن رینگ بادامک منجر شود.
دستورالعمل های حمایتی زیر برای حفظ سلامت پمپ توصیه می شود:
- پایش مداوم فیلتراسیون: فیلترهای خط مکش و برگشت را در فواصل زمانی مشخص بررسی و در صورت نیاز تعویض کنید.
- کنترل دمای روغن: اجازه ندهید دمای روغن هیدرولیک مخزن از محدوده مجاز (معمولاً ۶۰ درجه سانتی گراد) بالاتر برود، زیرا کاهش ویسکوزیته روغن سبب سایش شدید تیغه ها می شود.
- تست دوره ای صدای سیستم: هرگونه تغییر ناگهانی در صدای پمپ یا ایجاد صدای زوزه، نشانه ورود هوا به مجرای مکش (پدیده کاویتاسیون) یا فرسودگی کارتریج است و باید سریعاً بررسی شود.
