آی تو پی پوزیشنر دیجیتال ماسونیلان سری SVI

وزیشنر ابزاری است که بر روی محرک نصب میشود که فشار هوا را در صورت لزوم افزایش یا کاهش می دهد تا اطمینان حاصل شود که شیر دارای موقعیت صحیح است.

توضیحات

پوزیشنر دیجیتال ماسونیلان سری SVI

بررسی پوزیشنر دیجیتال ماسونیلان سری SVI در این مطلب در دستور کار قرار میگیرد. در این راستا در قسمت های بعدی ابتدا پوزیشنر را به طور کلی مورد بررسی قرار میدهیم.

پوزیشنر دیجیتال ماسونیلان سری SVI

آی تو پی پوزیشنر (I/P Positioner) چیست؟

پوزیشنر ابزاری است که بر روی محرک نصب میشود که فشار هوا را در صورت لزوم افزایش یا کاهش می دهد تا اطمینان حاصل شود که شیر دارای موقعیت صحیح است.

هنگامی که پوزیشنر وجود ندارد، سیگنال کنترل بطور مستقیم به محرک می رود. هنگامی که یک پوزیشنر نصب می شود، یک واسط بین سیگنال نیوماتیکی و محرک ایجاد میشود.

پوزیشنرها با افزایش سرعت و دقت پاسخ محرک، کنترل دقیق تری بر متغیر فرآیند را امکان پذیر می کنند. از آنجایی که کار پوزیشنر اطمینان از قرار گرفتن شیر در موقعیت مناسب است، همچنین به غلبه بر عواملی که بر عملکرد شیر کنترلی تأثیر می‌گذارند، کمک میکند.

این عوامل نظیر اصطکاک، و همچنین مشکلاتی مانند غیر خطی بودن و dead-band هستند. پوزیشنرها همچنین می توانند سیگنال ورودی را در صورت نیاز تقویت یا معکوس کنند.

پوزیشنر دیجیتال ماسونیلان سری SVI

انواع پوزیشنر

پوزیشنر نیوماتیکی: این دستگاه ها سیگنال پنوماتیک (هوا) را از کنترلر دریافت می کنند و مجددا سیگنال پنوماتیکی را به محرک ارسال می کنند.

پوزیشنرهای آنالوگ یا الکتروپنوماتیکی: در این پوزیشنرها، سیگنال ورودی به جای پنوماتیک، الکتریکی است.

پوزیشنرهای دیجیتال یا هوشمند: این پوزیشنرها یک سیگنال الکتریکی را نیز دریافت می کنند، اما به جای آنالوگ دیجیتالی است.

پوزیشنرهای دیجیتال حدود 20 سال پیش وارد صنعت شدند، اما اخیراً با شروع به کارگیری اتوماسیون در فرایندها و خطوط لوله، واقعاً محبوبیت پیدا کردند.

دلیل اصلی محبوبیت پوزیشنرهای دیجیتال این است که آنها می توانند خیلی فراتر از کنترل موقعیت شیر انجام دهند. جدیدترین پوزیشنرهای موجود در بازار همچنین می‌توانند اطلاعات مربوط به شیر را جمع آوری کنند تا به طور خودکار به کاربران در مورد طرز عملکرد شیر هشدار دهند و به تشخیص و تعمیر کمک کنند.

از آنجایی که پوزیشنرهای دیجیتال قطعات متحرک مکانیکی کمتری دارند، بیشتر از همتایان سنتی پنوماتیکی و آنالوگ خود دوام می آورند. بعلاوه، در زمانی که شیر در حالت استراحت است، هوا را تخلیه نمی کنند، که این امر مصرف انرژی را کاهش می دهد.

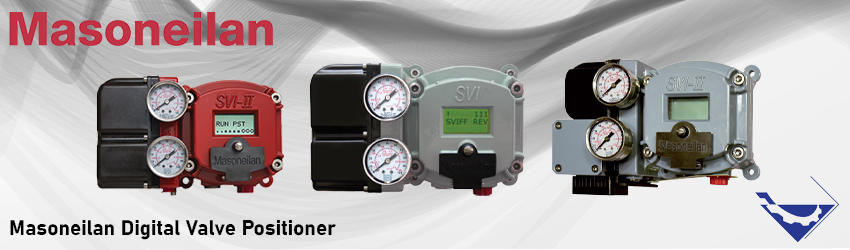

معرفی پوزیشنر دیجیتال ماسونیلان سری SVI

انواع مدل‌های پوزیشنر دیجیتال Masoneilan سری SVI بصورت زیر است:

1. Masoneilan SVI3 Digital Valve Positioner:

– یک پوزیشنر دیجیتال برای شیرهای کنترل پنوماتیک است
– از الگوریتم‌های کنترل و تشخیص پیشرفته و همچنین فناوری سنسور موقعیت بدون تماس استفاده می‌کند
– دارای عملکرد موقعیت‌یابی دقیق، واکنش‌پذیر و قابل اعتماد است
– دارای ارتباطات HART 7 روی 4-20mA است
– دارای تشخیص صحت عملکرد پوزیشنر و تشخیص پیشرفته شیر است
– دارای بدنه آلومینیومی بدون مس یا بدنه استیل 316 بصورت آپشن است

2. Masoneilan SVI™ FF Valve Positioner:

– دارای گواهینامه‌های FM، FMc، IEC و ATEX برای محیط‌های خطرناک است
– پروتکل ارتباطی FOUNDATION fieldbus را پشتیبانی می‌کند

3. Masoneilan SVI™ II AP Advanced Performance Digital Valve Positioner:

– یک پوزیشنر دیجیتال 32 بیتی با رابط محلی است که از سیگنال کنترل 4-20mA دوسیمه استفاده می‌کند
– از پروتکل ارتباطی HART پشتیبانی می‌کند
– دارای تشخیص استاندارد و پیشرفته است
– دارای گواهینامه‌های ATEX، IECEx، آمریکا و کانادا برای انواع محیط‌های خطرناک است

4. Masoneilan SVI™ II ESD Emergency Shutdown Device:

– می‌تواند با سیگنال 4-20mA، 0-24Vdc یا ترکیبی از هر دو کار کند
– دارای گواهینامه‌های ATEX، FM و CSA است
– از ارتباطات HART پشتیبانی می‌کند

5. Masoneilan SVi1000 Digital Valve Positioner:

– از ارتباطات HART نسخه 5 یا 7 روی سیگنال 4-20mA پشتیبانی می‌کند
– دارای گواهینامه‌های ATEX، FM، IEC و CSA است و از نوع ذاتاً ایمن و غیرقابل اشتعال است

6. Becker Digital Natural Gas Positioner (DNGP):

– برای استفاده در کاربردهای گاز طبیعی طراحی شده است
– امکان حذف ترانسدیوسر I/P را فراهم می‌کند
– دارای مصرف هوای صفر در حالت پایدار است
– دارای قابلیت‌های تنظیم و تشخیص پیشرفته به صورت منو محور و رابط PC است
– از پروتکل Modbus پشتیبانی می‌کند
– دارای گواهینامه انفجار ایمن برای محیط‌های خطرناک است

جدول مشخصات فنی پوزیشنر دیجیتال ماسونیلان سری SVI

مدلSVI3SVI™ II AP
نوع پوزیشنرپوزیشنر هوشمند الکتروپنوماتیکی (I/P)پوزیشنر هوشمند الکتروپنوماتیکی (I/P)
مناسب اکچویتوردورانی / خطیدورانی / خطی
سینگل/دابلسینگل / دابلسینگل / دابل
سیگنال ورودیHART 5 or 7 over 4-20mAHART 5 or 7 over 4-20mA
فشار هوا تغذیه20 to 120 psi20 to 150psi
پروتکل ارتباطیHARTHART
بدنهمحفظه آلومینیومی بدون مس
اختیاری 316SS
محفظه آلومینیومی بدون مس
درجه حفاظتIP66IP66
استاندارد ضد انفجارSIL3 Capable
ATEX, IECEx
ATEX, IECEx, US

کنترل ولو روتاری ماسونیلان 35002
