گیج اختلاف فشار InstruMate، یکی از محصولات رایج و پرکاربرد برند اینسترومیت است که جهت اندازه گیری اختلاف فشار بین دو نقطه از فرآیند و نمایش مقدار اختلاف فشار به کار می رود.
در صنایع فرآیندی محاسبه اختلاف فشار بین دو نقطه از فرآیند در خط لوله از اهمیت بسیار بالایی برخوردار است. به همین منظور گیج های اختلاف فشار اینسترومیت طراحی شده اند.
گیج های اختلاف فشار InstruMate دارای دو پورت ورودی می باشند. در واقع یک ورودی برای اتصال قسمت فشار بالای فرآیند (High Pressure) و یک ورودی برای قسمت فشار پایین فرآیند (Low Pressure) است.
گیج های اختلاف فشار اینسترومیت در صنایع و کاربردهای مختلفی نظیر نفت و گاز، پتروشیمی، سیستم های تهویه HVAC، شیمیایی و فرآیندهای صنعتی مورد استفاده قرار می گیرند.
این گیج ها برای طیف وسیعی از کاربردها، از جمله نظارت بر گرفتگی فیلتر یا صافی، اندازه گیری نرخ جریان و تعیین افت فشار در اجزای مختلف یک سیستم به کار می روند. در ادامه به معرفی انواع، مشخصات فنی، عملکرد، کاربردها و خرید گیج اختلاف فشار اینسترومیت می پردازیم.
انواع گیج اختلاف فشار InstruMate
گیج های اختلاف فشار InstruMate بر اساس محدوده اندازه گیری، متریال و سایر ویژگی ها در دو مدل زیر طراحی و تولید می شوند:

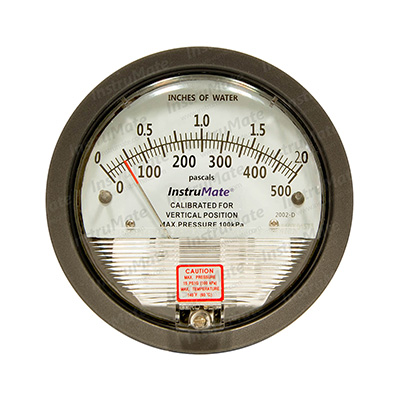

1.گیج اختلاف فشار اینسترومیت مدل 132
نظارت بر اختلاف فشار هوا بین دو مکان در صنایعی مانند HVAC از اهمیت بالایی برخوردار است، به همین منظور تجهیزات مطمئن و دقیقی برای اندازه‌گیری اختلاف فشار مورد نیاز است.
همچنین روش های مختلفی برای اندازه گیری اختلاف فشار پایین وجود دارد. گیج اختلاف فشار اینسترومیت مدل 132 ساده ترین و بهترین روش با در نظر گرفتن قیمت و دوام جهت اندازه گیری اختلاف فشار است.
گیج اختلاف فشار InstruMate مدل 132 از یک بدنه آلومینیومی روکش شده ساخته می شود که می تواند تا 160 ساعت در معرض مستقیم اسپری آب نمک بدون هیچ گونه خوردگی قابل توجهی مقاومت کند.
علاوه بر این عدم تماس فیزیکی بین قطعات به این معنی است که هیچ سایشی در داخل گیج وجود ندارد بنابراین بر دقت آن تأثیر نمی گذارد. در جدول زیر مهمترین مشخصات فنی گیج اختلاف فشار اینسترویمت 132 ذکر می شود جهت کسب اطلاعات فنی بیشتر به کاتالوگ این محصول مراجعه نمایید.
| مدل گیج اختلاف فشار | InstruMate مدل 132 |
|---|---|
| المنت اندازه گیری | دیافراگمی |
| محدوده اندازه گیری | از 60 Pa تا 250 inH2O |
| سایز صفحه | 120 میلی متر |
| فشار استاتیک | 0.6- بار تا حداکثر 1 بار |
| دمای سیال | از 5- درجه تا 55+ درجه سانتی گراد |
| جنس قاب | آلومینیوم، روکش خاکستری |
| محافظ Blow Out | سیلیکون، در حدود 26 psi باز می شود |
| آهنربا | Nd2Fe14B نیکل اندود |
کاربردهای گیج اختلاف فشار اینسترومیت 132
گیج های اختلاف فشار اینسترومیت 132 با توجه به مزایایی نظیر ساییدگی و فرسایش کمتر به دلیل به حداقل رساندن تماس فیزیکی داخلی، پیچ تنظیم صفر (Zero) و اندازه گیری اختلاف فشار پایین در کاربردهای مختلفی مورد استفاده قرار می گیرند. کاربردهای رایج آنها عبارتند از:
- 1.اتاق های تمیز
- 2.اختلاف فشار اتاق ها
- 3.تهویه مطبوع HVAC
- 4.مانیتورینگ فیلترها
- 5.بررسی فشار فن
- 6.نظارت بر افت فشار
- 7.عدم استفاده با گاز خورنده به آلومینیوم
گیج های اختلاف فشار اینسترومیت 132 در موقعیت عمودی برای حداکثر دقت کالیبره می شوند. آنها باید در همان موقعیتی که قرار است نصب شوند، غیر از حالت عمودی دوباره کالیبره شوند.

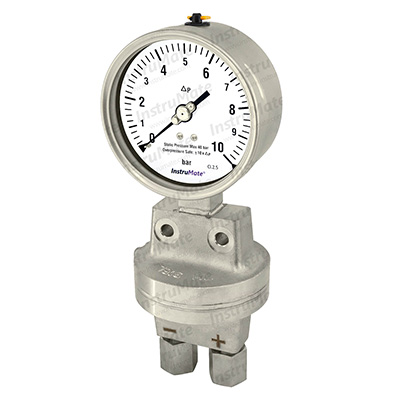

2.گیج اختلاف فشار اینسترومیت مدل 137
گیج اختلاف فشار مدل 137 دارای طراحی تماما فولاد ضد زنگ قوی برای پشتیبانی از کاربرد اندازه گیری در شرایط سخت فرآیندی است. این مدل گیج فشار اینسترومیت می تواند محدوده اختلاف فشار گسترده ای را از 25 میلی بار تا 16 بار پوشش دهد.
نسخه استاندارد دارای دو اتصال رزوه ای ½ NPT است که به سادگی با افزودن آداپتورهای مناسب قابل تغییر می باشند. علاوه بر این ایمنی بیش از حد فشار در این گیج با توجه به طراحی تمام جوش داده شده و المنت دیافراگمی تضمین می شود.
توجه داشته باشید که خطوط فشار کم و فشار قوی را به ورودی صحیح حک شده روی بدنه گیج فشار با علامت های – و + متصل کنید. برخی دیگر از مشخصات فنی گیج اختلاف فشار 137 در جدول زیر بیان می شود.
| مدل گیچ اختلاف فشار | InstruMate مدل 137 |
|---|---|
| المنت اندازه گیری | دیافراگمی و بیلوز |
| سایز صفحه | 100 میلیمتر |
| محدوده اندازه گیری | 0 تا 25 میلی بار تا 16 بار |
| متریال قسمت های در تماس با سیال | SS316L |
| دمای سیال | از 20- درجه تا 100+ درجه سانتی گراد |
| جنس قاب | استیل 304 |
| دقت | 2.5% |
کاربردهای گیج اختلاف فشار اینسترومیت مدل 137
گیج های اختلاف فشار اینسترومیت مدل 137 با توجه به ویژگی های طراحی مقاوم تماما استنلس استیل و فشار استاتیک تا 40 بار در کاربردهای زیر استفاده می شوند:
- 1.نظارت بر پمپ و فیلترها
- 2.اندازه گیری سطح
- 3.صنایع فرآیندی و شیمیایی
- 4.عدم استفاده با سیالات ویسکوز و متبلور
عملکرد گیج اختلاف فشار
گیج های اختلاف فشار معمولا دارای المنت اندازه گیری دیافراگمی می باشند. این المنت دیافراگمی بر اثر تغییر شکل به واسطه اختلاف فشار وارد شده به دو سر آن، مقدار اندازه گیری شده را روی صفحه گیج نمایش می دهد.
گیج فشار تفاضلی یا گیج اختلاف فشاری Instrumate را میتوان اغلب در سیستم ها و فرآیند های صنعتی یافت. اختلاف فشار (Δp) تفاوت بین فشار در دو قسمت خط لوله است که به تجهیز اعمال می شود.
به عبارت دیگر المنت تجهیز اندازه گیری که یک دیافراگم قابل انعطاف است. در اثر اختلاف فشار بین دو سر آن تغییر شکل داده و این تغییر شکل توسط یک مکانیزم مکانیکی به عقربه یا pointer در صفحه نمایش گیج فشار منتقل می شود.
خرید گیج اختلاف فشار Instrumate
برای خرید گیج اختلاف فشار Instrumate مناسب پارامترهای فرآیندی نظیر دما و فشار سیال، نوع سیال از نظر وسیکوزیته و خورندگی سیال باید در نظرگرفته شود. این موارد همگی در طراحی، انتخاب و خرید گیج اختلاف فشاری تاثیرگذار می باشند.
قیمت یک گیج اختلاف فشاری اینسترومیت نیز متاثر از رنج قابل اندازه گیری گیج، جنس المنت اندازه گیری و بدنه، سایز صفحه نمایش و دقت اندازه گیری است. این موارد در قیمت یک گیج اختلاف فشاری تاثیرگذار هستند.
در صورت انتخاب گیج نامناسب از نظر نوع متریال یا رنج قابل اندازه گیری، فرآیند دچار خطا خواهد شد و صدمات جبران ناپذیری وارد می شود.
تجهیز صنعت یکی از بزرگترین و برترین تامین کنندگان انواع تجهیزات ابزار دقیق و پایپینگ در کشور است. این فروشگاه بزرگ جهت افزایش سطح کیفی صنایع فرآیندی گیج اختلاف فشار InstruMate را با بهترین کیفیت و قیمت مناسب به فروش می رساند.
جهت کسب اطلاعات بیشتر در زمینه خرید و استعلام قیمت گیج اختلاف فشار InstruMate با کارشناسان فنی و فروش ما در تماس باشید.
