گیج دما ایندومارت
گیج دما یا ترمومتر ایندومارت (INDUMART Thermometer)، یکی از پرکاربرترین تجهیزات ابزار دقیق است که جهت اندازه گیری و نمایش محلی دمای سیالات با عملکرد بی متال یا گازی در صنایع مختلف مورد استفاده قرار می گیرد.
ایندومارت (INDUMART) یکی از برندهای معتبر و کانادایی سازنده انواع تجهیزات ابزار دقیق و اتوماسیون در جهان است. محصولات این شرکت شامل انواع گیج های دما و فشار، ترانسمیتر های دما و فشار، کنترلر، تجهیزات کالیبراسیون، انواع فلو سوئیچ ها و شیرآلات می شود.
گیج های دمای ایندومارت در طیف گسترده ای از صنایع مختلف فرآیندی نظیر نفت و گاز، پتروشیمی، خودروسازی و بسیاری موارد دیگر به کار می روند. این گیج ها بر اساس المنت اندازه گیری، دیجیتالی یا عقربه ای، محدوده های دما، سطوح دقت و گزینه های نصب در انواع مختلفی تولید می شوند.
در ادامه به معرفی انواع، بررسی ویژگی ها، مشخصات فنی و راهنمای خرید گیج دمای ایندومارت می پردازیم.
انواع گیج دما ایندومارت
گیج دما یا ترمومتر ایندومارت بر اساس المنت اندازه گیری دما و سایر ویژگی ها در انواع مختلفی به صورت خشک، روغنی و دیجیتال با عملکرد بی متال و گازی ارائه می شود. در ادامه انواع گیج دمای ایندومارت به شرح زیر است:
- 1.گیج دمای بی متال ایندومارت سری T1
- 2.گیج دمای بی متال ایندومارت با متریال تماما استنلس استیل سری T2
- 3.گیج دمای گازی ایندومارت سری T3
- 4.گیج دمای دیجیتال ایندومارت سری DT50
گیج دمای بی متال ایندومارت سری T1
ترمومتر بی متال (Bi metal) یا دو فلزی ایندومارت سری T1 دارای سه مدل بر اساس محدوده دمای فرآیندی و متریال شامل مدل استاندارد T11، صنعتی T12 و استاندارد با قاب ABS مدل T14 می باشد. در ادامه انواع گیج دمای بی متال ایندومارت سری T1 معرفی می شود:
گیج دما دو فلزی استاندارد مدل T11 ایندومارت برای کاربردهایی طراحی شده است که در آن گیج دمای کم هزینه و قابل تنظیم خارجی با زمان پاسخ کوتاه مورد نیاز می باشد. این مدل گیج دما بیشتر برای گرمایش، تهویه مطبوع و تهویه گاز به کار می روند.
المنت اندازه گیری دما در این گیج های دما از دو نوار فلزی با جوش سرد (cold-welded) با ضرایب انبساط حرارتی متفاوت ساخته شده است. تغییر دما باعث حرکت چرخشی نوار دو فلزی می شود و این حرکت به یک پوینتر با اصطکاک کم منتقل می شود تا دمای سیال را روی صفحه (DIAL) نمایش دهد.

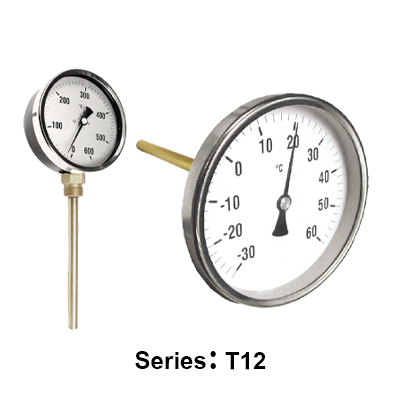

گیج دمای دو فلزی صنعتی ایندومارت مدل T12 دارای کیفیت بالا و عمر طولانی است. به همین دلیل علاوه بر نصب در کاربردهای صنعتی سخت اغلب برای سیستم های گرمایش، تهویه مطبوع و تهویه گاز استفاده می شود.
به عنوان یک ویژگی استاندارد این گیج های دما دارای پاسخ سریع و قابلیت تنظیم خارجی می باشند و همراه یک ترموول برنجی نصب می شوند.
ترمومتر استاندارد با بدنه ABS مدل T14 نیز همانند دو سری فوق زمان پاسخ کوتاهی دارند و المنت اندازه گیری دمای آن از نوع دوفلزی یا بی متال است. در جدول زیر تمامی مشخصات فنی سری T1 ایندومارت ذکر می شود:
| مدل گیج دما | دقت اندازه گیری | سایز صفحه (DIAL) | جنس بدنه | دمای فرآیندی | اتصالات | حداکثر فشار فرآیندی | شیشه | طول استم | قطر ترموول | درجه حفاظت بدنه |
|---|---|---|---|---|---|---|---|---|---|---|
| گیج دمای بی متال ایندومارت استاندارد مدل T11 | 1.6% | 2 اینچ (50 میلی متر)، 2 ½" اینچ (63 میلی متر) | فولاد گالوانیزه (استاندارد) با مقاومت بالا ABS یا آلومینیومی | 0 تا 120 درجه سانتی گراد و 32 تا 250 درجه فارنهایت | ½ اینچ برنجی NPT | 600 کیلو پاسکال (87 psi) | plexiglas | 40، 50، 63 و 100 میلی متر | 12.5 میلی متر | IP54 |
| گیج دمای بی متال صنعتی ایندومارت مدل T12 | 1.6% | 4 اینچ (100 میلی متر) | قاب فولادی مشکی با روکش کروم | 40- تا 600+ درجه سانتی گراد | ½ اینچ برنجی NPT | 600 کیلو پاسکال (87 psi) | Glass | 63، 100، 150، 200 و 250 میلی متر | 10 میلی متر | IP54 |
| گیج دمای بی متال ایندومارت با بدنه ABS مدل T14 | 1.6% | 2½ اینچ (63 میلی متر) | ABS با مقاومت بالا (std.) و قاب آلومینیومی (Op.) | 0 تا 120 درجه سانتی گراد یا 0 تا 60 درجه سانتیگراد | ½ اینچ برنجی NPT | 600 کیلو پاسکال (87 psi) | پلکسی گلاس فشاری (STD.) | 40، 50، 63 و 100 میلی متر | 12.5 میلی متر | IP54 |
گیج دمای بی متال ایندومارت متریال سری T2
این سری از گیج دمای ایندومارت نیز همانند سری فوق با عملکرد بی متال یا دو فلزی می باشد. اما با این تفاوت که تماما از متریال استنلس استیل ساخته شده است. گیج دمای بی متال ایندومارت متریال سری T2 شامل سه مدل استاندارد T21، استنلس استیل T22 و تلسکوپی (EVERY ANGLE) مدل T23 می شود.

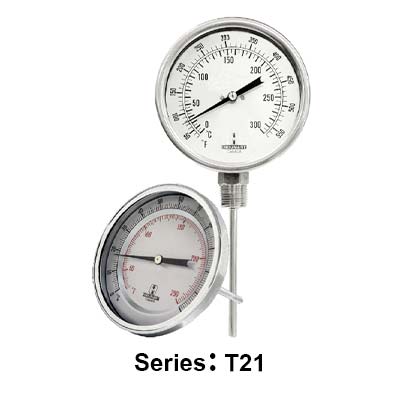

گیج های دمای دو فلزی تمام استنلس استیل ایندومارت مدل T21 با دقت اندازه گیری بالا، تکرار پذیری و پایداری طولانی مدت در طیف گسترده ای از کاربردهای صنعتی مورد استفاده قرار می گیرند. این ترمومترها برای محیط های سخت فرآیندی و همچنین برای کاربرد با سیالات خورنده مناسب می باشند.
گیج دمای ایندومارت مدل T21 دارای درجه حفاظت بدنه IP65 و محدوده دما از 50- تا 600 درجه سانتیگراد است. علاوه بر این المنت اندازه گیری گیج دمای ایندومارت مدل T22 یک سیم پیچ دو فلزی با واکنش سریع است و بدنه آن از استنلس استیل ساخته می شود.
گیج دمای روغنی پر شده از مایع سیلیکون یا گلیسیرین برای کاربرد در محیط هایی که دارای ارتعاش و لرزش هستند و اطمینان از حرکت یکنواخت نشانگر و روانکاری قطعات متحرک در برابر فرسایش در دسترس است.
گیج دمای بی متال تلسکوپی مدل T23 نیز آپشنال به صورت روغنی ارائه می شود. در جدول زیر مشخصات فنی این سه مدل از گیج دمای ایندومارت قابل مشاهده است.
| مدل گیج دما | دقت اندازه گیری | سایز صفحه | اتصال | جنس بدنه | حداکثر فشار فرآیندی | حداکثر دمای فرآیندی | شیشه | طول استم | قطر استم |
|---|---|---|---|---|---|---|---|---|---|
| بی متال استیل مدل T21 | 1.5% | 2½ اینچ (63 میلی متر)، 3 اینچ (80 میلی متر)، 4 اینچ (100 میلی متر)، 5 اینچ (125 میلی متر)، 6 اینچ (160 میلی متر) | پشت یا پایین، ½ اینچ NPT | استنلس استیل 304 | 2500 کیلو پاسکال (360 psi) | 600 درجه سانتیگراد / 1100 درجه فارنهایت | Glass | 63 تا 500 میلی متر | 6 میلی متر؛ 8 و 10 میلی متر |
| بی متال استنلس استیل مدل T22 | 1.0% | 2½ اینچ (63 میلی متر)، 3 اینچ (80 میلی متر)، 4 اینچ (100 میلی متر)، 5 اینچ (125 میلی متر)، 6 اینچ (160 میلی متر) | پشت یا پایین، ½ اینچ NPT (std) و ½ اینچ BSP (op.) متحرک، ثابت یا ساده | استنلس استیل 304 و 316 | 1500 کیلو پاسکال (220 psi) | 115% از مقیاس کامل یا 600 درجه سانتیگراد | Glass, safety glass (option) | 25 تا 1000 میلی متر بسته به محدوده | 6 میلی متر (پایه)؛ 8 میلی متر، 10 میلی متر و 12 میلی متر (اختیاری) |
| بی متال تلسکوپی مدل T23 | 1.0% | 3، 4، 5 و 6 اینچ | تلسکوپی ½ اینچ NPT | استنلس استیل 304 و 316 | 2500 کیلو پاسکال (360 psi) | 510 درجه سانتیگراد/ 950 درجه فارنهایت | Glass, safety glass (option) | 63 تا 500 میلی متر | 6 میلی متر، 6.4، 8 ، 9.6 و 12.7 میلی متر |
گیج دمای گازی ایندومارت سری T3

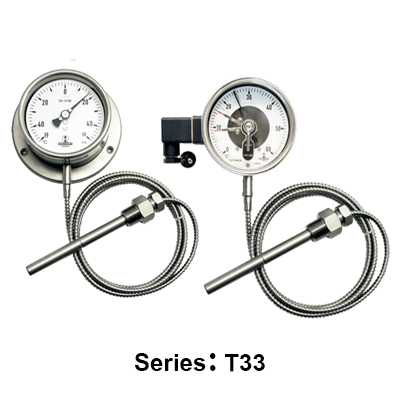

گیج دمای گازی ایندومارت سری T3 دارای چهار مدل نصب مستقیم T32، همراه کپیلاری تیوب T33، با میکرو سوئیچ T37 و سوئیچ دمای مدل T38 است. گیج دمای گازی ایندومارت مدل T33 همراه با لوله کپیلاری برای نصب از راه دور جهت اندازه گیری دما در محیط های سخت و سیالات خورنده به کار می رود.
گیج های دمای گازی (Gas Actuated) دمای فرآیندی را توسط فشار گاز بی اثر در سیستم لوله مارپیچی (bourdon) پر شده تجهیز تعیین می کند. انحراف لوله مارپیچ، پوینتر متصل را حرکت می دهد و در نتیجه دمای فرآیندی روی صفحه ترمومتر نمایش می دهد.
برای حداکثر دقت در واحدهای رنج پایین اثرات دمای محیطی توسط یک عنصر دو فلزی یا بی متال که بین لوله مارپیچ و حرکت نصب شده است جبران می شود. این مدل گیج های دما برای محیط هایی که دارای لرزش و ارتعاش می باشند به صورت روغنی پرشده از روغن سیلیکون یا گلیسرین ارائه می شوند.
ترمومترهای گازی ایندومارت مدل T37 برای اندازه گیری و نمایش محلی دما استفاده می شوند. همچنین به عنوان سوئیچ های دمای چند مرحله ای با یک یا دو میکروسوئیچ عمل می کنند.
سوئیچ و گیج دمای T37 قابلیت تنظیم سوئیچ با پیچ و دارای ریتینگ های کنتاکت به صورت 5A@125VAC و 3A@250VAC و 5A@30VDC و 0.4A@125VDC و 0.2A@250VDC است. در جدول زیر مشخصات فنی سه مدل گیج دمای ایندومارت سری T3 بیان می شود.
| مدل گیج دما | دقت اندازه گیری | سایز | جنس بدنه | قطر استم | طول استم | اتصال | شیشه | حداکثر فشار فرآیندی | دمای فرآیندی | درجه حفاظت بدنه |
|---|---|---|---|---|---|---|---|---|---|---|
| گیج دما با نصب مستقیم مدل T32 | 1.0% | 4 اینچ (100 میلی متر)، 6 اینچ (160 میلی متر) | فولاد ضد زنگ 304 و فولاد ضد زنگ 316 | 6، 8، 10 یا 12 میلی متر | 25 تا 1000 میلی متر | ½ NPT و ½ BSP | Glass, safety glass (option) | 1500 کیلو پاسکال (220 psi) | 50- تا 650 درجه سانتی گراد و 58- تا 1200 فارنهایت | IP65 |
| گیج دما کپیلاری تیوب مدل T33 | 1.0% | 4 اینچ (100 میلی متر)، 6 اینچ (160 میلی متر) | (اختیاری) | 6، 8، 10 یا 12 میلی متر | 25 تا 1000 میلی متر; طول کپیلاری 1 تا 25 متر، | ½ NPT و ½ BSP | Glass, safety glass (option) | 1500 کیلو پاسکال (220 psi) | 50- تا 650 درجه سانتی گراد و 58- تا 1200 فارنهایت | IP65 |
| گیج دما با میکرو سوئیچ مدل T37 | 1.0% | 4 اینچ (100 میلی متر)، 6 اینچ (160 میلی متر) | استنلس استیل یا فولاد ضد زنگ | 12.5 میلی متر (½ اینچ) | 25 تا 1000 میلی متر | پایین، پشت، ½ اینچ NPT، رزوه ای BSP (اختیاری) قابل تنظیم، ساده، بهداشتی | Plexiglas | 2500 کیلو پاسکال (360 psi) | 200- تا 800 درجه سانتیگراد; مقیاس تک یا دوتایی با حداقل 60 درجه سانتیگراد (100 درجه فارنهایت) | IP65 |

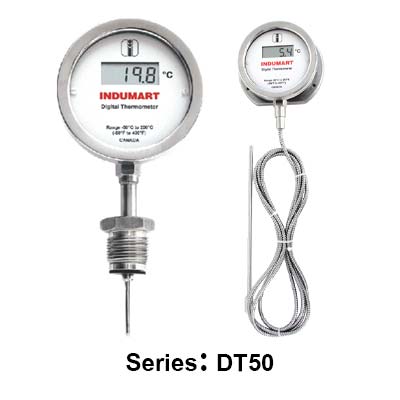

گیج دمای دیجیتال ایندومارت سری DT50
گیج های دمای دیجیتال ایندومارت سری DT50 نشانگرهای دما با دقت بالا، رزولوشن بالا و مبتنی بر ریزپردازنده می باسند. با توجه به ویژگی هایی نظیر دقت اندازه‌گیری، تکرارپذیری، پایداری طولانی مدت و محافظت بدنه در برابر آب و نفوذ گرد و غبار این مدل گیج دمای ایندومارت در بسیاری از صنایع مورد استفاده قرار می گیرد.
گیج دمای دیجیتال ایندومارت مدل DT50 با درجه حفاظت بدنه IP67 و یک سنسور Pt-1000 RTD یا سنسور ترموکوپل عرضه می شوند. این تجهیزات ممکن است به عنوان تجهیز نصب پنل با فلنج جلویی سه سوراخ یا فلنج پشتی یا به عنوان تجهیز نصب مستقیم با یک پایه سفت و سخت فولادی ضد زنگ 316 سفارش داده شوند.
استم برای همه مدلها با اکثر گازها و مایعات سازگار است. در صورت نیاز برای مواد غذایی یا کاربردهای بهداشتی خاص، یک اتصال بهداشتی (Hygienic) ¾ یا 1 اینچی روی استم با قطر ½ اینچ نصب می شود.
گیج دمای ایندومارت مدل DT50 با دو باتری معمولی 1.5 ولت “AA” تغذیه می شود. این تجهیز حداقل دو سال کار مداوم را قبل از نیاز به تعویض باتری ها ارائه می دهد. یک نشانگر داخلی هنگامی که باتری کم (low battery) است را حداقل دو ماه قبل از خاموش شدن تجهیز به اپراتور اطلاع می دهد.
صفحه نمایش LCD چهار رقمی با ارتفاع 12.7 میلی متر می تواند دما را در درجه سانتی گراد یا درجه فارنهایت نشان دهد. بنابراین اپراتور میتواند واحد مورد نظر را انتخاب کند.
گیج دمای دیجیتال ایندومارت DT50 دارای گزینه Min/Max است که حداقل و حداکثر دمای اندازه گیری شده را ذخیره می کند. این دماها با استفاده از کلیدهای مغناطیسی بدون باز کردن قاب نمایش یا پاک می شوند.
| مدل گیج دما | ایندومارت دیجیتال DT50 |
|---|---|
| جنس بدنه | استیل 304 قاب دار |
| واحدها | درجه سانتی گراد یا درجه فارنهایت قابل انتخاب توسط کاربر |
| نمایشگر | LCD 4 رقمی؛ ارتفاع 12.7 میلی متر |
| شیشه | اکریلیک، شیشه ایمنی (اختیاری) |
| نرخ بروزرسانی | 0.5 ثانیه |
| اتصال | اتصالات فشاری؛ بهداشتی |
| برق | 3 VDC; 2 x 1.5 V "AA Cells" |
| سنسور دما | T/C یا RTD |
| متریال استم | استنلس استیل 316 |
| طول استم | 12.7 میلی متر یا 6.35 میلی متر |
| دمای محیط | 10- تا 70+ درجه سانتی گراد |
| درجه حفاظت بدنه | IP67 |
| تاییدیه حفاظت از انفجار | EEx ia IIC, T4 |
مزایای گیج دمای دیجیتال ایندومارت سری DT50
- دقت بالا (تا ± 0.2 درجه سانتیگراد)
- مبتنی بر ریزپردازنده
- نمایشگر LCD 4 رقمی
- جنس بدنه استنلس استیل یا فولاد ضد زنگ
- حفاظت بدنه در برابر نفوذ گرد و غبار IP67 (ضد آب)
- نمایشگر دو واحدی (درجه سانتیگراد یا درجه فارنهایت)
- انتخاب سنسور ترموکوپل T/C یا RTD
- ذاتا ایمن (آپشنال)
- تغذیه با 2 باتری “AA”
- 2 تا 3 سال عمر باتری
- اخطار کم بودن باتری (LOW BATTERY )
- ذخیره حداکثر و حداقل درجه حرارت (آپشنال)
پارامترهای مهم خرید گیج دمای ایندومارت
گیج های دمای ایندومارت در سایزها، محدوده اندازه گیری، المنت، انواع و متریال گوناگونی طراحی و تولید می شوند. با توجه به اهمیت اندازه گیری دما در صنایع مختلف هنگام خرید گیج دما یا ترمومتر از برند کانادایی ایندومارت پارامترهای زیر باید در نظر گرفته شود:
- 1.نوع گیج دما
- 2.سایز و واحد اندازه گیری
- 3.محدوده اندازه گیری
- 4.طول و قطر استم
- 5.متریال استم و بدنه
- 6.اتصال
- 7.ترموول
- 8.طول لوله کپیلاری
تجهیز صنعت بزرگترین و برترین تامین کننده انواع تجهیزات ابزار دقیق و پایپینگ در کشور است. این فروشگاه بزرگ و مطمئن در جهت افزایش سطح کیفی صنایع در حوزه ابزاردقیق گیج دما ایندومارت را با بهترین کیفیت و قیمت مناسب به فروش می رساند.
جهت کسب اطلاعات بیشتر در زمینه خرید و استعلام قیمت گیج دما ایندومارت با کارشناسان فنی و فروش ما در تماس باشید.
