گیج دما ویکا مدل S5551

تجهیز صنعت وارد کننده مجصولات ویکا اصل آلمان فروش انواع ترمومتر بی متال ویکا اصل آلمان / ترمومتر ویکا مدل A52 و R52 ترمومتر تلسکوپی ویکا (تاشو)گیج دماویکا مدل51 S55 در صفحات 6 – 10 – 16 سانت

توضیحات



تجهیز صنعت وارد کننده مجصولات ویکا اصل آلمان فروش انواع ترمومتر بی متال ویکا اصل آلمان / ترمومتر ویکا مدل A52 و R52 ترمومتر تلسکوپی ویکا (تاشو)گیج دماویکا مدل51 S55 در صفحات 6 – 10 – 16 سانت



شرکت آلمانی ویکا (WIKA) یکی از معروف ترین سازندگان ابزار دقیق و تجهیزات کنترل پروسه در جهان است.

تولیدات این شرکت شامل ابزار های اندازه گیری  فشار، دما و ……. است .

در حال حاضر شرکت ویکا شامل شبکه ای از صدها  شرکت در بیش از  40 کشور جهان است. شرکت WIKA هم اکنون بزرگترین تولید کننده ابزارهای اندازه گیری دما و فشار در جهان می باشد.



از معروف ترین تجهیزات مورد استفاده از این کمپانی در صنعت کشور میتوان به مانومتر و ترمومتر و ترانسمیترهای فشار اشاره نمود .




ترمومتر ویکا

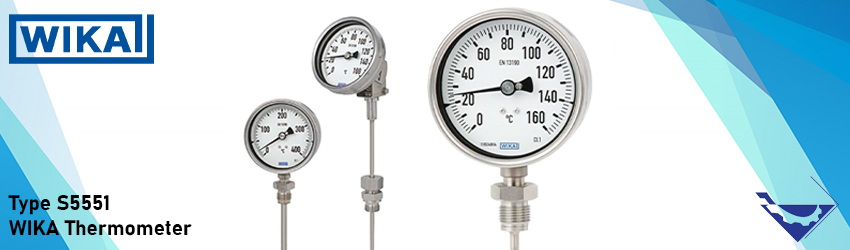

گیج دما ویکا مدل S5551



تجهیز صنعت  واردکننده و توزیع کننده مصولات ویکا WIKA اصل آلمان ترمومتر ویکا ،گیج دما ویکا  مدل s5551







گیج دما ویکا مدل S5551



ترمو متر ویکا WIKA مدل S55 با قابلیت اندازه گیری دمای در محدوده 70- تا 600 درجه سانتی گراد، به منظور به کارگیری در خطوط لوله طراحی ، ساخت دستگاه های صنعتی ، صنایع شیمیایی ،صنایع غذایی ،پتروشیمی ……ساخته و طراحی شده است.



ترمومتر ویکا 55
گیج دما ویکا مدل S5551



ترمومتر تلسکوپی ویکاWIKA

ترمومتر تاشو ویکا

موجود در صفحات 10 سانت و 16 سانت

محدوده اندازه گیری: 70- تا 600

دنباله از 5 سانت تا 50 سانت

متریال :ST316L

دقت:1 درصد

IP65

دارای عملکرد مناسب در ارتعاش بالا



ترمومترهای بی متال ویکا ( گیج دما ویکا مدل S5551)



WIKA BI-METAL THERMOMETERS



ترمومترهای بیمتال از نوع تماسی و جزء پر مصرف ترین وسائل اندازه گیری سنجش دما میباشند و در اکثر وسائل نظیر ترموستات اتو یا سماور و یا نشاندهنده دمای آبگرمکن کاربرد دارند.

نمونه های صنعتی با شکلی شبیه فشار سنج (پرشر گیج) با دنباله ای که بسته به کار برد آن میتواند از زیر یا از پشت و استیل یا برنجی باشد و معمولا قطر صفحه 5 تا 10 و 15 سانت موجود میباشند .

رنج دمائی که میتوان از این ترمومتر های استفاده کرد معمولا از منهای 40 تا حداکثر 300 درجه سانتیگراد است . از مزایای استفاده از این ترمومتر قیمت ارزان و سادگی عملکرد آن نسبت به نمونه های دیجیتال میباشد .



بی متال





اصول عملکرد بی متال



دما با یک سیستم بی متال داخل ساقه ترمومتر اندازه گیری می شود.

سیستم بی متال متشکل از دو نوار فلزی متصل به هم می باشد که دارای ضریب انبساط مختلف اند. بنابراین یک نوار سریع تر از دیگری منبسط شده ، باعث می شود که نوار بی متال نسبت به دمای آن خم شود.

سیستم بی متال به صورت مارپیچی در ساقه قرار داده شده و برای پایداری طولانی مدت ، حرارت داده می شود. تغییرات دما باعث باز و بسته شدن نوار بی متال شده که به نوبه خود عقربه را می چرخاند.

به عبارت دیگر در زیر یا پشت ترمومتر ، ساقه ای وجود دارد که در اصل قسمتی از ترمومتر بوده که با سیال در تماس است و حرارت محیط را دریافت می کند.

حال سیستم بی متال را درون ساقه قرار می دهند و انتهای بی متال را به انتهای ساقه محکم می کنند.

قسمت مرکزی بی متال هم به یک محور متصل می کنندکه این محور از بیرون به عقربه ای که قرار است میزان دما را به ما نشان بدهد ، متصل می گردد.

با افزایش و کاهش دما ، سیستم بی متال شروع به چرخش می کند و جمع یا باز می شود .

از آنجا که این پیچش به دور محور مرکزی بی متال صورت می گیرد ، لذا عقربه گیجی را که به آن متصل است ، حول محورش می چرخاند.



ترمومتر بی متال

شکل 2 : ساختار داخلی ترمومتر از جمله : ساقه ترمومتر ، مارپیچ بی متال ، پیچ تنظیم ، قاب ، صفحه مدرج”  ، عقربه و اتصالات .



مشخصات کلی ترمومترهای بی متال



محفظه :

محفظه و قاب از جنس استینلس استیل سری 304 محکم و مقاوم در برابر خوردگی است.

طراحی و ساخت به منظور ارائه یک آب بندی مقاوم (4X  NEMA , 65 IP) که مانع از زنگ زدگی و آسیب کریستال ناشی از رطوبت به قطعات کاری می شود.

همواره حداکثر دمای محفظه باید زیر 200 نگه داشته شود.

صفحه مدرج :

از جنس آلومینیوم با پرداخت به رنگ سفید مات برای کاهش تابش خیره کننده و Anti-parallax است.

یعنی تاثیری که به موجب آن موقعیت یا جهت هنگام مشاهده از موقعیت های مختلف متفاوت نمی باشد .

اگر به مقیاس دوگانه مجهز باشد ، صفحه داخلی پایین تر با درجه سلسیوس و صفحه بیرونی بالاتر با درجه فارنهایت مقعر می شود و دقیقا هر دو مقیاس را نشان می دهد.

تنظیم مجدد یا ریست خارجی :

در قسمت پیچ تنظیم کننده می توان از آچار یا پیچ گوشتی به منظور کالیبراسیون زمینه ترمومتر استفاده کرد.

این ویژگی امکان ماکزیمم دقت را در یک منطقه انتخابی از محدوده دما فراهم می کند. گسکت یا واشر O-ring مانع نشت شده و آب بندی محکمی را ایجاد می کند.

استانداردها :

ویکا تولید کننده ترمومترهای بی متال 3 .40 B  ASME می باشد که از سوی انجمن مهندسان مکانیک آمریکایی استاندارد شده است.

پنجره :

پنجره از نظر نوری واضح و شیشه ای قوی و فشرده برای حفظ یکپارچگی می باشد.

پنجره های آکریلیک و Lexan به عنوان یک گزینه در دسترس هستند ، اما برای محفظه های با دمای متجاوز از حداکثر  200 (برای پنجره پلاستیک / آکریلیک 150 ) توصیه نمی شود.

عقربه :

آلومینیوم کم وزن و متعادل که با رنگ سیاه مات پرداخت شده است.

ساقه :

استینلس استیل 304 که در قسمت راس و کانکتور محفظه به منظور جلوگیری از نشت جوشکاری شده است. قطر استاندارد  اینچ است و  اینچ در دسترس است. طول دنباله های ساقه تا 72 اینچ و همچنین ساقه از جنس استینلس استیل 316 و مجموعه کانکتورها در دسترس هستند.

غوطه وری :

به منظور خواندن دقیق دماها ، ساقه را حداقل به اندازه 2 اینچ در مایع متلاطم یا به اندازه 4 اینچ در هوا یا گاز در حرکت غوطه ور کنید.

حد بالا :

موقتا حد بالایی یا پایینی از 50 % مقیاس حداکثر تا 500 یا 260 بر دقت دستگاه تاثیر نمی گذارد.

عنصر بی متال :

یک سنسور دمایی مارپیچ به شدت حساس که  به منظور از دست دادن تنش های ذاتی و اطمینان از دقت در ادامه کار، به دقت سایز بندی ، تست و heat treatment ( گروهی از فرآیندهای صنعتی و فلز کاری که به منظور تغییر خواص فیزیکی و گاهی شیمیایی متریال مورد استفاده قرار می گیرد.) می شود.

دقت :

دقت به اندازه 1 % از کل مقیاس را تضمین می کند.

تعدیل کردن : یک ژل خنثی به منظور به حداقل رساندن نوسان عقربه .

7 سال گارانتی :

ویکا یک ضمانت 7 ساله در انواع استانداردهای 30 ، 31 ، 50 ، 51 ، 32 و 52 را تمدید می کند. این چنین واحدهایی برای خلاصی از هر گونه نقص در متریال و شیوه کار تحت خدمات و استفاده عادی گارانتی می شوند. ویکا برای همه مدل های دیگر گارانتی 1 ساله را تنظیم می کند. جزئیات کامل بر اساس درخواست در دسترس است.

خط مشی ترمومتر پر شده :

پرکننده سیلیکونی در انواع انتخابی برای محدوده های بین  ℉ 40- و℉ 500 در دسترس هستند.

ویکا استفاده از ابزارهای پر شده برای استفاده مداوم در دماهای عملیاتی بالاتر از ℉400 (℃ 204) یا زیر ℉100- (℃70-) را توصیه نمی کند.

تحت هیچ گونه شرایطی ، ضمانت نامه ابزار اعمال نمی شود یا ویکا هر مسئولیتی را در قبال استفاده از این دماهای ذکر شده در بالا بر عهده خواهد گرفت.

طبق استاندارد مورد استفاده در مورد ترمومترهای پر شده ، به دلیل انبساط مایع پر شده و شکستن بالقوه لنزها، پنجره های شیشه ای مسطح نباید مورد استفاده قرار گیرند.

توجه : برای طول های ساقه بیشتر از 24 اینچ با کارخانه مشورت کنید.



علاقه مندان عزیز می توانند برای مشاهده و خرید گیج دما ویکا مدل S5551 به فروشگاه تجهیز صنعت مراجعه کرده و برای کسب اطلاعات بیشتر با کارشناسان مجرب فروش ما در تماس باشند.
