گیج فشار دیجیتال ویکا

توضیحات

تجهیز صنعت فروش  انواع گیج فشار دیجیتال ویکا در مدل های  DG-10 ، CPG500 ،  با بهترین کیفیت و قیمت


گیج فشار دیجیتال ویکا (WIKA Digital Pressure Gauge)

گیج فشار دیجیتال عملا وظیفه نمایش فشار موجود در فرایند، توسط یک نمایشگر دیجیتال یکپارچه را بر عهده دارد. این تجهیزات می توانند هم به صورت متحرک و هم ساکن راه اندازی شده و فشار سیال را نمایش دهند.

فشار سنج دیجیتال از یک سنسور حساس از نوع استرین گیج ساخته شده که به کمک مدار الکترونیکی از نوع پل وتسون میتواند مقادیر نیروی وارد شده بر سنسور را به صورت سیگنال الکتریکی و با مقیاس و کالیبره مناسب نشان دهد. با بکارگیری یک دیتالاگر در کنار یک گیج فشار می توان فرکانس ثبت مقادیر اندازه گیری شده را تنظیم کرد. در این حالت، تعداد دفعات خواندن می تواند تا 50 بار بر ثانیه باشد. این تجهیزات براساس نوعشان برای اندازه گیری هر دو مقدار فشار نسبی و مطلق بکار می روند.



گیج فشار دیجیتال ویکا wika



کاربردهای گیج های فشار دیجیتال

موارد استفاده این تجهیزات عمدتا برای اندازه گیری، کنترل، تضمین کیفیت و یا کالیبراسیون در سایت می باشد. صنایعی که از این تجهیزات استفاده می کنند عبارتند از:

  • 1- در صنایع خودروسازی برای اندازه گیری های فشار تایر
  • 2- در صنایع هوا و فضا برای اندازه گیری فشار آزمایش در کابین های فضاپیما
  • 3- در صنایع نفت و گاز برای اندازه گیری فشار پمپ و خط لوله
  • 4- در صنایع خدمات حفظ و نگهداری برای تجهیزات کالیبراسیون
  • 5- در صنایع پزشکی برای اندازه گیری فشار خون



معیار انتخاب و خرید گیج فشار ویکا

معیارهای مختلفی برای انتخاب گیج فشار مناسب وجود دارد که این معیارها عبارتند از:

  • کلاس دقت: این معیار، ماکسیمم انحراف مجاز مقدار اندازه گیری شده از مقدار واقعی را به درصد نشان می دهد. به عنوان مثال چنانچه بازه اندازه گیری برای یک گیج فشار 0 تا 100 bar باشد و کلاس دقت برای آن 1% باشد، حداکثر مقدار انحراف مجاز برای آن 1 bar است.
  • نوع نمایشگر: در گیج های فشار دیجیتال انواع نمایشگر LCD و LED وجود دارند که این دو با هم تفاوت دارند.
  • رنج فشار: رنج اندازه گیری فشار در گیج های فشار دیجیتال یکی از معیارهای مهم انتخاب گیج فشار است. رنج فشار گیج براساس کاربرد آن باید انتخاب شود. چنانچه این رنج خیلی بزرگ باشد در دقت اندازه گیری می تواند تاثیر قابل ملاحظه ای ایجاد کند. این معیار همچنین خیلی کوچک نباید انتخاب شود.
  •  سیگنال خروجی: برخی از این تجهیزات دارای یک سیگنال خروجی آنالوگ هستند. به عنوان مثال مدل intelliGAUGE®s از شرکت ویکا (WIKA)، نمایش آنالوگ یک گیج فشار مکانیکی را با یا سیگنال خروجی ترانسمیتری ترکیب می کند. این تجهیزات هیبرید برای تمام سیگنال های مورد استفاده رایج، در دسترس هستند.
  • ناحیه کاربرد: این تجهیزات بر اساس محیط و ناحیه مورد استفاده باید طبق ملاحظاتی که برای هرکدام از انواع آن ها در نظر گرفته شده است، انتخاب شوند. اثرات شیمیایی، آب و هوا (در مواردی که در فضای بیرون نصب می شوند) و محافظت از نفوذ (IP) ملاحظاتی هستند که باید در نظر گرفته شوند. این امر که گیج فشار ثابت یا متحرک نصب شده باشد نیز مسئله ای بسیار کلیدی است.
  •  واحدها: اکثر گیج های دیجیتال فشار برای نمایش مقادیر برحسب bar، mbar و psi بکار می روند.
  •  سرعت اندازه گیری: نرخ اندازه گیری (Measuring Rate) بیان می کند که چه تعداد اندازه گیری در ثانیه می تواند انجام شود.

هدف این مقاله معرفی گیج های فشار شرکت ویکا است. از این رو در ادامه ماین مطلب، ابتدا به معرفی شرکت ویکا پرداخته میشود و سپس مدل های گیج فشار دیجیتال این شرکت بررسی می شوند.

معرفی شرکت ویکا

این شرکت یک کمپانی آلمانی است که از سال 1946 شروع به تولید گیج های مکانیکی فشار و دما کرد و به تدریج گسترش یافت. تا جایی که در سال 1970 به معروف ترین برند اروپایی در این زمینه تبدیل شد. در سال های بعد، شرکت ویکا با حفظ جایگاه خود به عنوان یکی از رهبران بازار جهانی، تولیدات خود را به صورت پیوسته گسترش داد و و به تولید انواع دستگاه های الکترونیکی اندازه گیری و نمایش دما و فشار پرداخت.

نام کمپانی ویکا با مخفف کردن حروف اول دو موسس خود به نام های Alexander Wiegand و Philipp Kachel انتخاب شده است. این شرکت امروزه با بیش از 10200 نیروی مجرب در زمینه تولید انواع دستگاه های اندازه گیری دما، فشار، جریان، نیرو و سطح فعالیت می کند.

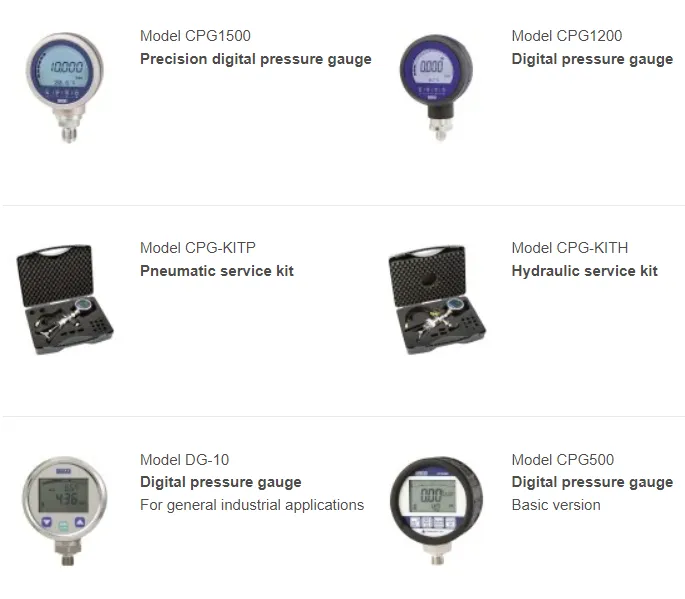

مدل های گیج فشار دیجیتال ویکا

معرفی مدل های گیج فشار دیجیتالی ویکا

مدل های گیج های فشار دیحیتال شرکت ویکا عبارتند از: CPG1500، CPG1200، CPG-KITP، CPG-KITH، CPG500 و DG-10. عملکرد این مدل ها به دو دسته اندازه گیری فشار و تولید + اندازه گیری فشار تقسیم می شوند. از مدل های گفته شده، : CPG1500، CPG1200، CPG-KITP، CPG-KITH و CPG500 دارای دیتالاگر هستند. از نظر نوع کاربرد، مدل های CPG1500، CPG1200 و CPG500 هم برای تست هیدرولیک و هم برای تست نیوماتیک، مدل CPG-KITP فقط برای تست نیوماتیک و مدل CPG-KITH فقط برای تست فشار هیدرولیکی استفاده می شوند. بازه اندازه گیری این مدل ها عبارتند از

1) فشار منفی یا وکیوم
2) ≤1 bar
3) ≤20 bar
4) ≤100 bar
5) ≤400 bar
6) ≤700 bar
7) ≤1000 bar
8) >1000 bar
که در قسمت های بعدی برای هرکدام از مدل ها گفته می شود که در کدام بازه قرار می گیرند.



انواع مدل های گیج فشار ویکا

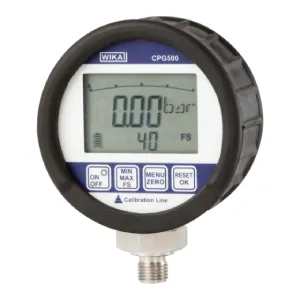

1- مدل CPG500

پرشر گیج مدل CPG500 به منظور اندازه گیری و نمایش فشار در قالب یک تجهیز بکار می رود. ویژگی های این محصول به شرح زیر است:
امکان تولید فشار: این محصول علاوه بر اندازه گیری دارای امکان تولید فشار نیز است.

دقت: این مدل در هشت بازه اندازه گیری مختلف دارای دقت 0.25% از اسپن (Span) است. همچنین امکان خواندن مقادیر در 5 واحد استاندارد در این تجهیز فراهم شده است.

نرخ نمونه برداری (Sampling rate): این محصول دارای نرخ نمونخ برداری بالا تا 100 اندازه گیری بر ثانیه است. این قابلیت، امکان تشخیص اسپایک (Spikes) و دراپ (Drop) در اندازه گیری ها را می دهد.

بازه های اندازه گیری: این محصول میزان نسبی فشار را اندازه گیری می کند و بازه های اندازه گیری آن به ترتیب: -1 … 16 bar ، -1 … 20 bar ، -1 … 40 bar ، 0 … 60 bar ، 0 … 100 bar ، 0 … 350 bar ، 0 … 700 bar و 0 … 1,000 bar هستند.

اتصال: اتصال این تجهیز از نوع رزوه ای G ¼ B برای کمتر از 40 bar و G ½ B برای بیشتر از 40 bar است.

متریال: برای قمست خیس (Wetted Part) دارای متریال فولاد زد زنگ و برای محفظه دارای متریال Zinc die-cast به همراه کلاه لاستیکی محافظ TPE است.

دمای محیط: دمای محیط برای حالت کاری -10 … +50 °C و برای حالت نگهداری -20 … +60 °C است.

استاندارد نفوذ: این محصول دارای استاندارد نفوذ IP67 است.

ولتاژ تغذیه: ولتاژ تغذیه در این تجهیز شامل دو باتری 1.5 V است.

ویژگی های دیگر: استفاده آسان با چهار دکمه، نمایشگر دارای نمودار ستونی با امکان ذخیره min و max مقادیر اندازه گیری شده.

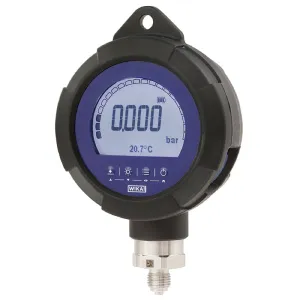

2- مدل CPG1200

این مدل دارای راه اندازی با باتری است و ساخت محکم آن امکان استفاده در کاربردهای در حال حرکت را فراهم می کند. ویژگی های دیگر این مدل عبارت است از:

انتقال داده: امکان انتقال داده از طریق USB و بلوتوث برای این تجهیز مهیا شده است.

دقت: این مدل در هشت بازه اندازه گیری مختلف دارای دقت 0.5 % و یا 0.25% از اسپن (Span) است.

واحدهای اندازه گیری: واحدهای اندازه گیری در این محصول عبارتند از:
■ bar ■ mbar ■ psi ■ MPa ■ kg/cm² ■ 1 x user-defined unit
همچنین در دقت 0.25% واحدهای اندازه گیری آن عبارتند از:
■ mmH₂O ■ mH₂O ■ inH₂O ■ ftH₂O ■ kN/m²
■ mmHg ■ inHg ■ Pa ■ kPa ■ m ■ cm ■ mm
■ feet ■ inch ■ 1 x user-defined unit

بازه های اندازه گیری: این محصول هم میزان نسبی، هم میزان فشار مطلق و هم فشار وکیوم را اندازه گیری می کند و 22 بازه مختلف برای فشار نسبی دارد که بیشترین آن 0 … 1,000 است و 11 بازه مختلف برای فشار مطلق را اندازه گیری می کند که بیشترین بازه 0 … 35 bar هستند. بیشترین مقدار منفی فشار اندازه گیری -1 bar است.

اتصال فرایند: اتصال این تجهیز مطابق استاندارد EN 837 از نوع رزوه ای G ⅛ B برای کمتر از 400 bar و G ¼ B، G ½ B برای کمتر از 1000 bar است. همچنین مطابق استاندارد ANSI/ASME B1.20.1 دارای اتصال ¼ NPT می باشد.

متریال: برای قمست خیس (Wetted Part) دارای متریال فولاد زد زنگ 316L است.

ویژگی های محیط: این تجهیز در دمای 15 … 25 °C و در رطوبت 45 … 75 % بکار می رود.

استاندارد نفوذ: این محصول دارای استاندارد نفوذ IP65 است.

ولتاژ تغذیه: ولتاژ تغذیه در این تجهیز شامل دو باتری آلکالاین (alkaline) 1.5 V است.

ویژگی های دیگر: استاندارد حفاظت در برابر انفجار Ex i و استفاده در نواحی 0، 1 و 2 از نظر ملاحظات انفجار.

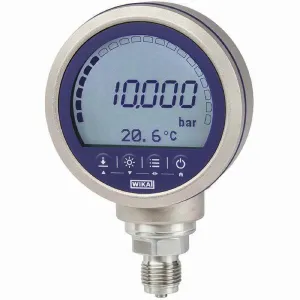

3- مدل CPG1500

این مدل دارای امکانات و ویژگی های زیر است:

دقت: دقت این محصول میتواند به صورت انتخابی 0.1%، 0.05% و 0.025% باشد و دارای قابلیت جبرانسازی دما در بازه -10 … +50 °C را دارد.

نرخ نمونه برداری (Sampling rate): تا 50 اندازه گیری بر ثانیه است.

واحدهای اندازه گیری: واحدهای اندازه گیری در این محصول عبارتند از:
■ bar ■ mbar ■ psi ■ MPa ■ kg/cm² ■ 1 x user-defined unit
همچنین در دقت 0.25% واحدهای اندازه گیری آن عبارتند از:
■ mmH₂O ■ mH₂O ■ inH₂O ■ ftH₂O ■ kN/m²
■ mmHg ■ inHg ■ Pa ■ kPa ■ m ■ cm ■ mm
■ feet ■ inch ■ 1 x user-defined unit

بازه های اندازه گیری: بازه اندازه گیری نسبی برای این محصول 0 … 10,000 bar و برای فشار مطلق 0 … 40 bar و همچنین امکان اندازه گیری در فشار مثبت و منفی -1…40 bar را دارد.

دمای محیط: در این محصول برابر است با: -10 ≤ Ta ≤ +50 °C

اتصال فرایند: اتصال این تجهیز مطابق استاندارد EN 837 از نوع رزوه ای G ¼ B، G ½ B، G ⅜ B و G ¼ female thread برای کمتر از 1000 bar و G ½ B و G 1 B به همراه O-ring به ترتیب برای بازه های 2.5 … 60 bar و 0.4 … 16 bar است. همچنین مطابق استاندارد ANSI/ASME B1.20.1 دارای اتصال ¼ NPT و NPT ½ می باشد. مطابق DIN 16288 دارای اتصال M20 x 1.5 است.

متریال: برای قمست خیس (Wetted Part) دارای متریال فولاد زد زنگ و برای محفظه دارای Aluminium die-casting و صفحه نیکل است.

استاندارد نفوذ: این محصول دارای استاندارد نفوذ IP65 است.

ویژگی های دیگر: استاندارد حفاظت در برابر انفجار Ex i و استفاده در نواحی 0، 1 و 2 از نظر ملاحظات انفجار.



4- مدل CPG-KITP

این مدل مناسب ترین انتخاب برای تست های نیوماتیکی است. ویژگی های این محصول عبارتند از:

دقت: دقت این محصول میتواند به صورت انتخابی 0.1% و 0.05% باشد.

بازه های اندازه گیری: بازه اندازه گیری نسبی و همچنین برای فشار مطلق 0 … 40 bar و همچنین امکان اندازه گیری در فشار مثبت و منفی -1…40 bar را دارد.

سیال انتقال فشار: هوا

اتصال فرایند: G ½ male thread طبق استاندارد EN 837 و یا ¼ NPT male thread طبق استاندارد ANSI/ASME B1.20.1

متریال: برای قمست خیس (Wetted Part) دارای متریال فولاد زد زنگ.

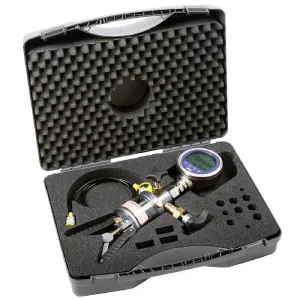

5- مدل CPG-KITH

این مدل مناسب ترین انتخاب برای تست های هیدرولیکی است. ویژگی های این محصول عبارتند از:

دقت: دقت این محصول میتواند به صورت انتخابی 0.1% و 0.05% باشد.

بازه های اندازه گیری: بازه اندازه گیری نسبی برای فشار تا بازه 0 … 700 bar و همچنین امکان اندازه گیری در فشار مثبت و منفی را ندارد.

سیال انتقال فشار: سیال هیدرولیک شامل آب مقطر یا روغن معدنی (mineral oil)

اتصال فرایند: G ½ male thread طبق استاندارد EN 837 و یا ¼ NPT male thread طبق استاندارد ANSI/ASME B1.20.1

متریال: برای قمست خیس (Wetted Part) دارای متریال فولاد زد زنگ و بقیه اجزا شامل متریال های
anodised aluminium, brass, ABS

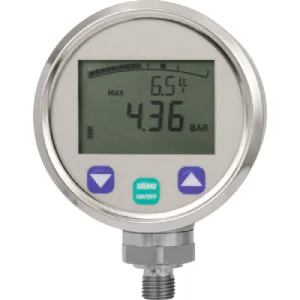

6- مدل DG-10

این مدل برای کاربرد در صنایع ماشین سازی، تست هیدرولیک و نیوماتیک، پمپ ها و کمپرسورها و خدمات کاربرد دارند.

دقت: 0.5 دقت این محصول میتواند به صورت انتخابی 0.1%، 0.05% و 0.025% باشد

بازه های اندازه گیری: بازه اندازه گیری نسبی برای فشار تا بازه 0 … 700 bar و همچنین امکان اندازه گیری در فشار مثبت و منفی را در بازه -1 … +10 دارد.

متریال: برای قمست خیس (Wetted Part) دارای متریال فولاد زد زنگ و بقیه اجزا شامل متریال های
Stainless steel 304, Polyester

اتصال فرایند: G ¼ B، G ½ B طبق استاندارد EN 837 و G ¼ A طبق استاندارد ISO1179-2 و ¼ NPT و ½ NPT طبق استاندارد ANSI/ASME B1.20.1

نمایشگر: این تجهیز دارای نمایشگر 14-segment LCD

لینک های مفید: ترانسمیتر فشار
