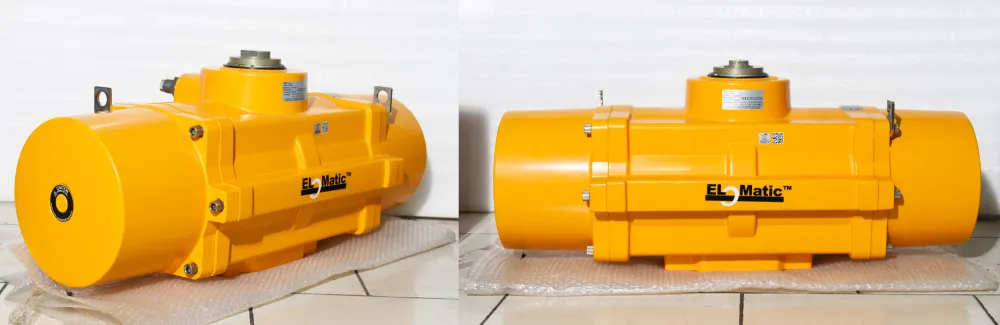

اکچویتور پنوماتیک الوماتیک (ELOMatic Pneumatic Actuator) یک عملگر بادی برای اتوماسیون شیرآلات صنعتی است که با استفاده از هوای فشرده، گشتاور موردنیاز برای باز و بسته کردن شیر یا تغییر موقعیت آن را تأمین می کند. این عملگرها به ویژه در شیرهای ربع گرد مانند شیر توپی، شیر پروانه ای و شیر سماوری کاربرد دارند.
اکچویتورهای EL-O-Matic از مکانیزم رک و پینیون (Rack and Pinion) استفاده می کنند و در مدل های مختلف با عملکرد فنر برگشتی (Spring Return) یا دابل اکتینگ (Double Acting) عرضه می شوند. انتخاب مدل مناسب به گشتاور موردنیاز شیر، فشار هوای در دسترس، زاویه چرخش، شرایط محیطی و نوع عملکرد سیستم بستگی دارد.
در این صفحه از تجهیز صنعت می توانید مشخصات اکچویتور پنوماتیک Elomatic را بررسی کنید و برای انتخاب مدل مناسب، بررسی سازگاری با شیر و استعلام قیمت اکچویتور الوماتیک از مشاوره فنی استفاده کنید.
اکچویتور ElOMatic چیست و چه کاربردی دارد؟
EL-O-Matic برندی شناخته شده در حوزه اکچویتورهای پنوماتیکی شیرآلات صنعتی است. این برند از سال ۱۹۷۳ در زمینه طراحی و تولید اکچویتورهای رک و پینیون فعالیت داشته است.
در این مکانیزم، حرکت خطی پیستون ها به کمک چرخ دنده رک و پینیون به حرکت دورانی شفت تبدیل می شود. شفت خروجی به شیر متصل است و با چرخش آن، مجرابند شیر در موقعیت موردنظر قرار می گیرد.
اکچویتور پنوماتیک الوماتیک می تواند در سیستم های قطع و وصل (On/Off)، کنترل موقعیت و برخی کاربردهای مدولاسیون استفاده شود. نوع کنترل قابل اجرا به مدل اکچویتور، تجهیزات جانبی و ساختار سیستم کنترلی بستگی دارد.
مهم ترین کاربردهای این عملگر عبارت اند از:
- اتوماسیون شیرهای توپی (Ball Valve)
- باز و بسته کردن شیرهای پروانه ای (Butterfly Valve)
- کنترل شیرهای سماوری (Plug Valve)
- اتوماسیون شیرهای ربع گرد در خطوط صنعتی
- سیستم های آب و فاضلاب و تأسیسات
- صنایع نفت، گاز و پتروشیمی
- صنایع شیمیایی و فرآیندی
- سیستم های قطع اضطراری و ایمنی، در صورت انتخاب پیکربندی مناسب

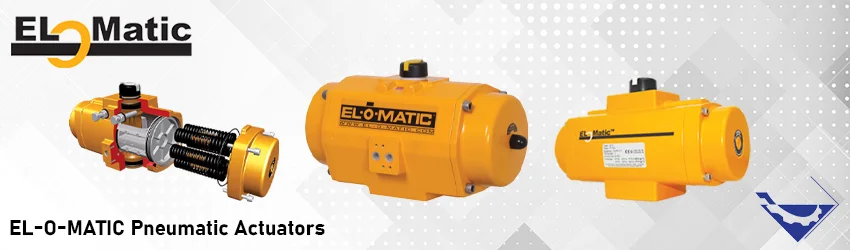

انواع اکچویتور پنوماتیک Elomatic
اکچویتور پنوماتیک Elomatic یک رک و پینیون (Rack & Pinion) با دو عملکرد فنر برگشتی (spring return) و دابل اکتینگ (double acting) تولید می شوند.
اکچویتور پنوماتیک الوماتیک سری F
اکچویتور Elomatic سری F یک اکچویتور پنوماتیک رک و پینیون است که برای کنترل شیرآلات ربع گرد (بال ولو، باترفلای و پلاگ ولو یا همان شر سماوری) در کاربردهای صنعتی استفاده می شود. این اکچویتور در ۱۳ سایز مختلف با دو نوع عملکرد فنر برگشتی (spring return) و دابل اکت (double acting) تولید می شوند.
طراحی “Fit & Forget” این اکچویتور به معنای نصب و استفاده آسان و بدون نیاز به تنظیمات مکرر است. با نصب این اکچویتور، عملکرد بهینه برای کاربردهای مختلف کنترل شیرآلات فراهم می‌شود.
سری F الوماتیک دارای پوشش پودری است که به آن مقاومت بیشتری در برابر خوردگی و آسیب‌های محیطی می‌بخشد. همچنین، طراحی ویژه پینیون از آلومینیوم مقاوم در برابر خوردگی و استفاده از پیچ و مهره‌های استیل ضد زنگ باعث می‌شود که این اکچویتور دارای طول عمر بالا و دوام بیشتری باشد.
ویژگی های اکچویتور پنوماتیک Elomatic سری F
پینیون آلومینیومی سخت آنودایز شده با درجه بالا (۷۰۷۵ T6)، بهترین ترکیب از مقاومت در برابر خوردگی، استحکام بالا و ساختار سبک وزن و همچنین محافظت در برابر خوردگی گالوانیکی را فراهم می کند. برخی دیگر از ویژگی های این سری به شرح زیر است:
- ۱.اکچویتورهای تک جهته و دو جهته ( single and double acting) با گشتاورهای مختلف، در ۱۳ سایز مختلف با گشتاور 12Nm تا .4100Nm ارائه می‌شوند.
- ۲.طراحی قوی و مقاوم در برابر خوردگی که به طور قابل توجهی دوام بالا و عملکرد قابل اعتماد را تضمین می‌کند.
- ۳.نصب آسان اکچویتور که باعث می‌شود سال‌ها بتوان از عملکرد قابل اعتماد و بدون مشکل آن بهره برد.
- ۴.ساختار مدولار که تغییرات آسان در اسپرینگ (spring) یا عملکرد (action) را ممکن می‌سازد.
- ۵.پایبندی به استاندارد رابط NAMUR که امکان استفاده از اکچویتور با انواعی از لوازم جانبی را فراهم می‌کند.
- ۶.تنظیم دوگانه طول حرکت که تنظیم آسان طول حرکت ولو را فراهم می‌کند و از خرابی زودرس ولو جلوگیری می‌کند.
- ۷.استفاده از قطعات استاندارد که امکان تهیه در تنوعی از پیکربندی‌های معمول را فراهم می‌کند.
اکچویتور پنوماتیک الوماتیک سری P
سری P درجه ۱۸۰ EL-O-Matic یک محرک رک و پینیون است که در ۸ سایز به صورت فنر برگشتی یا دابل اکت موجود است. محرک های سری P درجه ۱۸۰ معمولاً در شیرهای توپی ۳ یا ۴ طرفه با عملکرد چرخش ۱۸۰ درجه استفاده می شوند.
استفاده از قطعات فولادی و آلومینیومی درجه بالا همراه با پشتیبانی پیستون ۳ نقطه ای ثبت اختراع EL-O-Matic یک واحد قابل اعتماد برای اتوماسیون کاربردهای چرخش ۱۸۰ درجه فراهم می کند. بلبرینگ های مصنوعی مدرن از تماس فلزی بین اجزای متحرک اطمینان می دهند. در جدول زیر مشخصات فنی این دو سری از اکچویتورهای پنوماتیک رک پینیون ذکر می شود.
| اکچویتور پنوماتیک الوماتیک | نوع کنترل | دمای فرآیندی | فشار فرآیندی | گشتاور | تاییدیه ها |
|---|---|---|---|---|---|
| سری F | On/Off, Positioning, Modulating, ESD | استاندارد -۲۰ تا +۸۰ درجه سانتیگراد (-۴ درجه فارنهایت تا +۱۷۶ درجه فارنهایت) | تا ۸.۳ بار / ۱۲۰ psi | ۱۳ اندازه: ۱۲ نیوتن متر تا ۴۱۰۰ نیوتن متر | دستورالعمل های ROHS3، REACH، ATEX، PED و ماشین آلات، SIL3، IP66/۶۷ |
| سری P | On/Off, Positioning, Modulating | استاندارد -۲۰ تا +۸۰ درجه سانتیگراد (-۴ درجه فارنهایت تا +۱۷۶ درجه فارنهایت) | حداکثر ۶ بار / ۸۷ psi | ۸ اندازه: ۱۲ نیوتن متر تا ۴۱۰۰ نیوتن متر | دستورالعمل های ATEX، PED و ماشین آلات |
تفاوت اکچویتور فنر برگشتی و دابل اکتینگ Elomatic
یکی از مهم ترین مراحل انتخاب اکچویتور پنوماتیک الوماتیک، تعیین نوع عملکرد آن است.
اکچویتور فنر برگشتی (Spring Return)
در این مدل، هوای فشرده حرکت اکچویتور را در یک جهت ایجاد می کند و مجموعه فنرها حرکت برگشت را تأمین می کند. در صورت قطع فشار هوا، اکچویتور با توجه به طراحی و جهت نصب به وضعیت تعریف شده باز یا بسته بازمی گردد.
این عملکرد در کاربردهایی اهمیت دارد که هنگام قطع هوای ابزار دقیق، شیر باید به وضعیت ایمن مشخصی منتقل شود.
اکچویتور دابل اکتینگ (Double Acting)
در مدل دابل اکتینگ، هوای فشرده برای حرکت در هر دو جهت استفاده می شود و برگشت حرکت نیز با اعمال فشار هوا انجام می گیرد.
این ساختار در کاربردهایی مناسب است که برای باز و بسته کردن شیر به نیروی پنوماتیکی در هر دو جهت نیاز باشد.
| ویژگی | فنر برگشتی | دابل اکتینگ |
|---|---|---|
| منبع حرکت در دو جهت | هوا و فنر | هوای فشرده |
| عملکرد در قطع هوا | بازگشت به وضعیت تعریف شده با فنر | به تنهایی تضمین کننده بازگشت به وضعیت ایمن نیست |
| کاربرد متداول | نیاز به Fail-Safe | کنترل پنوماتیکی در هر دو جهت |
| انتخاب گشتاور | براساس گشتاور در کورس هوا و فنر | براساس گشتاور خروجی در هر دو جهت |
در مدل فنر برگشتی باید جهت عملکرد Fail-to-Open یا Fail-to-Close با نیاز فرآیند تطبیق داده شود. همچنین گشتاور خروجی اکچویتور در طول حرکت یکسان نیست و باید جدول گشتاور مدل دقیق بررسی شود.
مشخصات فنی اکچویتور پنوماتیک Elomatic
مشخصات فنی به سری، سایز و کد سفارش بستگی دارند. جدول زیر مشخصات عمومی خانواده های اصلی این محصول را نشان می دهد.
| مشخصه | سری F | سری P با چرخش ۱۸۰ درجه |
|---|---|---|
| مکانیزم | Rack and Pinion | Rack and Pinion |
| زاویه عملکرد | ربع گرد | ۱۸۰ درجه |
| نوع عملکرد | فنر برگشتی و دابل اکتینگ | فنر برگشتی و دابل اکتینگ |
| تعداد سایزهای اعلام شده | ۱۳ سایز | ۸ سایز |
| گشتاور | حدود ۱۲ تا ۴۱۰۰ نیوتن متر | وابسته به مدل؛ بررسی دیتاشیت ضروری است |
| فشار کاری | تا ۸٫۳ بار | تا ۶ بار |
| دمای استاندارد اعلام شده | ۲۰- تا ۸۰+ درجه سانتی گراد | ۲۰- تا ۸۰+ درجه سانتی گراد |
| کاربرد | شیرهای ربع گرد | برخی کاربردهای ۱۸۰ درجه |
این مقادیر مشخصات عمومی سری ها هستند و نباید جایگزین دیتاشیت یا پلاک مدل سفارش گذاری شده شوند. گزینه های دمایی ویژه و تأییدیه ها نیز باید جداگانه بررسی شوند.
راهنمای انتخاب اکچویتور پنوماتیک Elomatic
برای انتخاب صحیح اکچویتور الوماتیک، تنها دانستن سایز شیر کافی نیست. مدل باید بر اساس شرایط واقعی فرآیند و مشخصات شیر انتخاب شود.
۱. تعیین گشتاور موردنیاز شیر
مهم ترین پارامتر انتخاب، گشتاور موردنیاز برای باز و بسته کردن شیر است. این گشتاور به نوع شیر، سایز، اختلاف فشار، جنس و وضعیت نشیمنگاه، شرایط سیال و اصطکاک مکانیکی بستگی دارد.
گشتاور اکچویتور باید در فشار هوای واقعی و در تمام مراحل حرکت، از جمله شروع حرکت و پایان کورس، برای شیر کافی باشد. حاشیه اطمینان نیز باید طبق دستورالعمل سازنده شیر و استانداردهای پروژه تعیین شود.
۲. بررسی فشار هوای ابزار دقیق
گشتاور خروجی اکچویتور به فشار هوای تأمین شده وابسته است. اگر فشار هوای واقعی کمتر از مقدار طراحی باشد، ممکن است اکچویتور نتواند شیر را به درستی حرکت دهد.
بنابراین فشار حداقل و حداکثر هوای در دسترس و محدوده مجاز مدل باید پیش از خرید بررسی شوند.
۳. انتخاب نوع عملکرد
مشخص کنید شیر باید در زمان قطع هوا باز بماند، بسته شود یا به روش دیگری به وضعیت ایمن منتقل شود. برای کاربردهای Fail-Safe معمولاً مدل فنر برگشتی بررسی می شود؛ اما انتخاب نهایی باید براساس تحلیل ایمنی و عملکرد واقعی مجموعه شیر و اکچویتور انجام شود.
۴. بررسی نوع شیر و زاویه چرخش
اکچویتور باید از نظر زاویه حرکت و رابط مکانیکی با شیر سازگار باشد. برای شیرهای ربع گرد معمولاً سری F و برای کاربردهای نیازمند چرخش ۱۸۰ درجه، مدل مناسب از سری P قابل بررسی است.
۵. بررسی استاندارد نصب و متعلقات
ابعاد فلنج، اندازه شفت، الگوی نصب و رابط های استاندارد باید با شیر و تجهیزات جانبی تطبیق داشته باشند. در صورت نیاز، براکت، کوپلینگ یا سایر متعلقات نصب باید جداگانه انتخاب شوند.
تجهیزات جانبی اکچویتور پنوماتیک Elomatic
بسته به نوع کاربرد، اکچویتور می تواند با تجهیزات جانبی مختلفی به کار گرفته شود.
- شیر برقی پنوماتیک: برای فرمان دهی به مسیر هوای اکچویتور در سیستم های قطع و وصل
- لیمیت سوئیچ باکس: برای نمایش وضعیت باز و بسته و ارسال سیگنال موقعیت
- پوزیشنر: برای کنترل موقعیت شیر در کاربردهای مدولاسیون یا کنترل پیوسته
- رگلاتور یا فیلتر رگلاتور هوا: برای تنظیم فشار و آماده سازی هوای ورودی
- تجهیزات کنترل سرعت: برای تنظیم سرعت حرکت، در صورت سازگاری با مجموعه
انتخاب تجهیزات جانبی به نوع اکچویتور، سیگنال کنترلی، تعداد مسیرهای پنوماتیکی، شرایط محیطی و نیازهای سیستم اتوماسیون بستگی دارد.
قیمت اکچویتور پنوماتیک Elomatic
قیمت اکچویتور پنوماتیک Elomatic به مدل و پیکربندی انتخاب شده بستگی دارد و نمی توان برای تمام مدل های این برند یک قیمت واحد در نظر گرفت.
مهم ترین عوامل مؤثر بر قیمت عبارت اند از:
- سری و سایز اکچویتور
- گشتاور موردنیاز
- فنر برگشتی یا دابل اکتینگ بودن
- فشار کاری
- محدوده دمایی و متریال
- تأییدیه های موردنیاز پروژه
- نوع رابط نصب و متعلقات
- تجهیزات جانبی مانند شیر برقی، لیمیت سوئیچ باکس و آی توپی پوزیشنر
- وضعیت کالا، شرایط تأمین و زمان تحویل
برای استعلام دقیق قیمت، ارسال کد مدل یا تصویر پلاک اکچویتور توصیه می شود. اگر انتخاب برای یک شیر جدید انجام می شود، اطلاعات شیر و گشتاور موردنیاز نیز باید ارائه شوند.
خرید اکچویتور پنوماتیک Elomatic از تجهیز صنعت
برای خرید اکچویتور پنوماتیک الوماتیک ، ابتدا باید مدل متناسب با نوع شیر، گشتاور، فشار هوای در دسترس و عملکرد موردنیاز مشخص شود. انتخاب صحیح علاوه بر سازگاری مکانیکی، به عملکرد مطمئن شیر در شرایط عملیاتی کمک می کند. کارشناسان تجهیز صنعت می توانند در بررسی مشخصات فنی، انتخاب مدل مناسب و استعلام قیمت و شرایط تأمین راهنمایی کنند.
برای دریافت مشاوره فنی بهتر است اطلاعات زیر را آماده کنید:
- برند و مدل شیر
- نوع شیر و سایز آن
- گشتاور موردنیاز یا اطلاعات فنی شیر
- فشار هوای ابزار دقیق
- نوع عملکرد فنر برگشتی یا دابل اکتینگ
- زاویه چرخش
- وضعیت ایمن موردنیاز هنگام قطع هوا
- تجهیزات جانبی و تأییدیه های موردنیاز
برای بررسی مدل مناسب و استعلام قیمت اکچویتور Elomatic با کارشناسان تجهیز صنعت تماس بگیرید.
سوالات متداول درباره اکچویتور Elomatic
اکچویتور پنوماتیک Elomatic برای چه شیرهایی مناسب است؟
سری F برای کاربردهای ربع گرد مانند شیر توپی، شیر پروانه ای و شیر سماوری طراحی شده است. سری P با چرخش ۱۸۰ درجه نیز برای کاربردهای سازگار با این زاویه، از جمله برخی شیرهای توپی سه راهه و چهارراهه، قابل بررسی است.
تفاوت سری F و P در اکچویتور Elomatic چیست؟
تفاوت مهم این دو سری در زاویه عملکرد و کاربرد آن هاست. سری F برای کاربردهای ربع گرد و سری P موردبحث برای چرخش ۱۸۰ درجه طراحی شده است. انتخاب نهایی باید با مشخصات شیر و دیتاشیت اکچویتور تطبیق داده شود.
اکچویتور فنر برگشتی بهتر است یا دابل اکتینگ؟
هیچ کدام به طور مطلق بهتر نیستند. اگر انتقال شیر به وضعیت ایمن در زمان قطع هوا ضروری باشد، مدل فنر برگشتی می تواند گزینه مناسبی باشد. در سایر کاربردها، دابل اکتینگ نیز براساس گشتاور و شرایط کنترل قابل انتخاب است.
چگونه گشتاور مناسب اکچویتور Elomatic را انتخاب کنیم؟
ابتدا گشتاور موردنیاز شیر در شرایط عملیاتی مشخص می شود. سپس گشتاور خروجی اکچویتور در فشار هوای واقعی و در مراحل مختلف حرکت بررسی می شود. سایز اکچویتور باید با درنظرگرفتن الزامات سازنده شیر و حاشیه اطمینان مناسب انتخاب شود.
قیمت اکچویتور پنوماتیک Elomatic چگونه تعیین می شود؟
سری، سایز، گشتاور، نوع عملکرد، فشار کاری، تأییدیه ها، متعلقات و شرایط تأمین بر قیمت اثر می گذارند. برای اعلام قیمت دقیق، مدل یا مشخصات فنی موردنیاز است.
آیا می توان روی اکچویتور Elomatic شیر برقی و لیمیت سوئیچ باکس نصب کرد؟
بله، در صورت سازگاری رابط نصب و مشخصات تجهیزات، می توان از شیر برقی، لیمیت سوئیچ باکس و سایر تجهیزات جانبی مناسب استفاده کرد. انتخاب باید براساس نوع عملکرد و الزامات سیستم کنترل انجام شود.
