ترانسمیتر فشار ترافاگ چیست؟
ترانسمیتر فشار ترافاگ (Trafag pressure transmitter) یکی از تجهیزات الکترونیکی پیشرفته و دقیق شرکت سوئیسی ترافاگ است که وظیفه اصلی آن اندازه گیری و پایش دقیق فشار انواع سیالات اعم از مایعات و گازها می باشد.
این تجهیزات با بهره گیری از فناوری های روز دنیا، امکان ارزیابی فشار را با دقت بالا، پایداری طولانی مدت و مقاومت قابل توجه در شرایط محیطی سخت فراهم می کنند.
ترانسمیترهای فشار این برند طی دهه های متمادی، کارایی خود را در پروژه ها و صنایع متنوعی نظیر پتروشیمی، نیروگاه ها، صنایع دریایی، سیستم های هیدرولیک و پنوماتیک و حتی حوزه های تحقیقاتی و آزمایشگاهی به اثبات رسانده‌اند.
طراحی مهندسی دقیق و استفاده از مواد اولیه مرغوب باعث شده است که محصولات ترافاگ حتی در محیط‌های صنعتی خشن، دارای لرزش شدید یا تغییرات ناگهانی دما نیز عملکردی قابل اعتماد ارائه دهند.
شرکت ترافاگ (Trafag) یک شرکت سوئیسی است که در سال 1942 توسط اسکار پفرندر در زوریخ تأسیس شد. امروزه ترافاگ به عنوان یکی از تأمین کنندگان برتر سنسورهای فشار با کیفیت بالا و تجهیزات نظارت‌کننده برای اندازه‌گیری فشار و دما شناخته می شود.
محصولات این شرکت شامل انواع ترانسمیتر فشار، گیج فشار، سوئیچ های مکانیکی و الکترونیکی فشار، ترانسمیتر دما، ترموستات و گیج دما می باشد. در ادامه این مقاله به معرفی کلی ترانسمیتر فشار ترافاگ، بررسی ویژگی ها و راهنمایی خرید آن می پردازیم.
آشنایی با ویژگی های ترانسمیتر فشار ترافاگ
ترانسمیترهای فشار ترافاگ، تجهیزاتی الکترونیکی هستند که برای اندازه گیری و پایش مداوم فشار سیالات استفاده می شوند. در بسیاری از موارد اصطلاح «ترانسمیتر فشار» گاهی به جای «مبدل فشار» (Pressure Transducer) یا «سنسور فشار» (Pressure Sensor) به کار می رود، اما از نظر فنی این واژه ها تفاوت دارند.
در واقع، سنسور فشار تنها یکی از اجزای داخلی ترانسمیتر فشار به شمار می رود و وظیفه اش تبدیل فشار به یک سیگنال الکتریکی خام است؛ در حالی که ترانسمیتر فشار این سیگنال خام را پردازش، تقویت و به یک خروجی استاندارد (مانند 4…20 میلی‌آمپر یا 0…10 ولت) تبدیل می کند تا بتواند به سیستم های کنترلی، مانیتورینگ یا PLC ارسال شود.
آنها در بسیاری از طرح های مختلف برای مطابقت با فشار و اتصالات الکتریکی، روش های اندازه گیری، سیگنال های خروجی الکتریکی و گواهینامه ها (CE, EX, rail و ship) تولید می شوند.
ترانسمیترهای فشار ترافاگ (Trafag) با بهره‌گیری از فناوری پیشرفته و ساختار دقیق، عملکردی قابل اعتماد و پایدار را در شرایط سخت صنعتی ارائه می دهند. این ویژگی ها به‌ویژه در کاربردهایی که نیازمند پایداری طولانی مدت، مقاومت در برابر لرزش، سازگاری الکترومغناطیسی، مقاومت در برابر ضربه و کمترین حساسیت به تغییرات دما هستند، اهمیت ویژه‌ای دارند.
اجزای ترانسمیتر فشار دیافراگمی ترافاگ

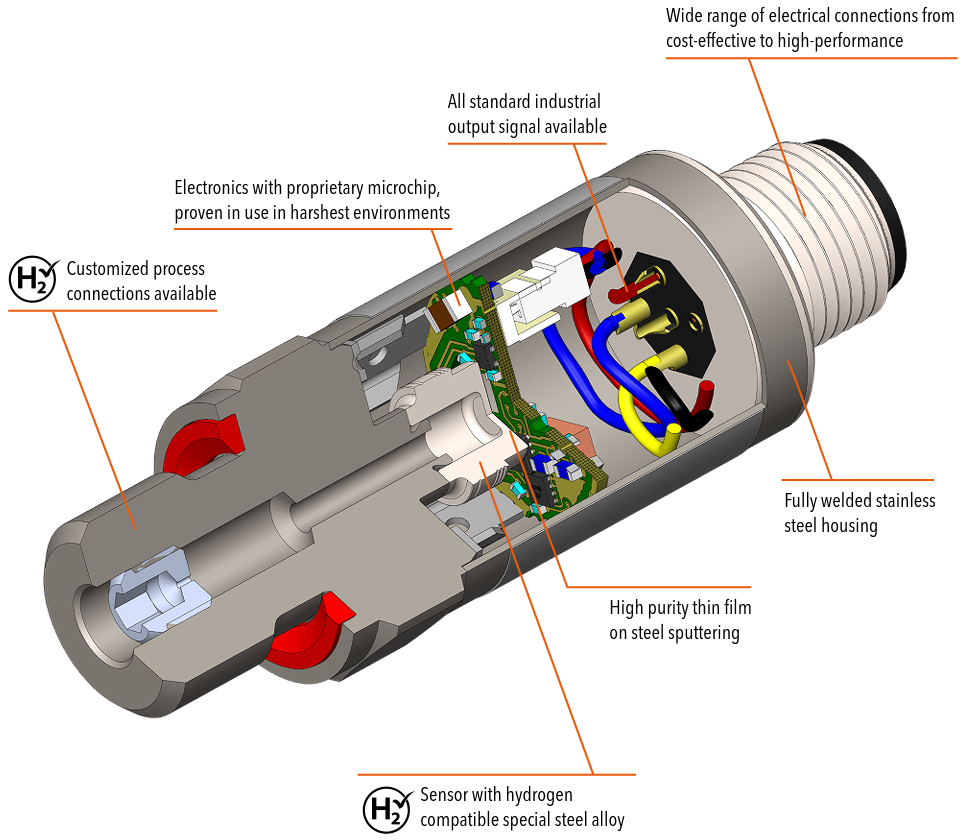

ترانسمیتر فشار دیافراگمی ترافاگ مجموعه‌ای از اجزای مختلف است که به منظور اندازه‌گیری و ارسال دقیق فشار طراحی شده‌اند. در قلب این تجهیز، سنسوری قرار دارد که بر اساس یک اصل فیزیکی مشخص، فشار یا تغییرات آن را به یک سیگنال الکتریکی تبدیل می کند.
این سیگنال خام سپس توسط مبدل الکترونیکی داخلی (ترانسدیوسر) پردازش و به یک خروجی استاندارد الکتریکی تبدیل می شود تا برای سیستم های پایش و کنترل قابل استفاده باشد. انتقال سیگنال از طریق اتصال الکتریکی انجام می گیرد، در حالی که فشار فرآیند از طریق اتصال فشاری یا همان اتصال فرآیندی، به سطح سنسور اعمال می شود.
تمام این اجزا، از سنسور تا مدارهای الکترونیکی، در یک محفظه مقاوم قرار گرفته اند که هم وظیفه محافظت آن ها در برابر عوامل محیطی را بر عهده دارد و هم امکان اتصال دقیق به بخش های الکتریکی و مکانیکی سیستم را فراهم می کند.
عملکرد ترانسمیتر فشار ترافاگ

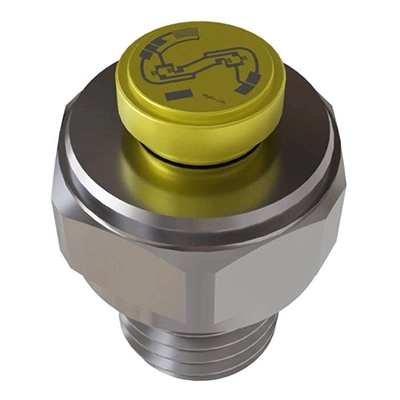

در ترانسمیتر فشار ترافاگ، سنسور فشار از یک سلول لایه نازک thin-film از متریال استیل تشکیل می شود، که در آن پل های مقاومتی به عنوان یک لایه نازک بر روی سطح یک عنصر حسگر فولادی اعمال می شوند.
این لایه نازک تنها چند لایه اتمی ضخامت دارد. هنگامی که فشار به سنسور فشار اعمال می شود، غشای آن در نقاط از پیش تعریف شده تغییر شکل می دهد. مقاومت ها دقیقاً در این نقاط قرار می گیرند و هنگام کشش یا فشرده شدن، مقدار خود را تغییر می دهند. چهار مقاومت کرنشی روی المنت سنسور وجود دارد.

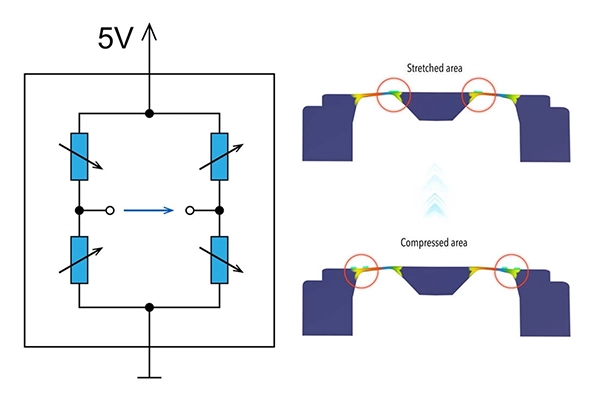

دو مقاومت هر کدام یک مسیر را تشکیل می دهند یک پل می تواند در وسط تشکیل شود و ولتاژ را میتوان اندازه گیری کرد این پل، پل وتستون (Wheatstone bridge) نامیده می شود. هنگامی که فشاری وجود ندارد، همه مقاومت ها مقدار یکسانی دارند، بنابراین هیچ ولتاژی بین مسیرهای چپ و راست وجود ندارد.
هنگامی که فشار، غشا را تغییر شکل می دهد، دو مقاومت فشرده و دو مقاومت کشیده می شوند. این امر مقاومت الکتریکی را در نواحی کشیده شده افزایش می دهد.
از سوی دیگر، فشار در نواحی فشرده شده کاهش می یابد. این امر وضعیت پل مقاومتی را تغییر می دهد و سیگنالی تولید می شود. با این حال، سیگنال اندازه‌گیری شده خطی نیست و بسته به دمای محیط تغییر می کند. دلیل این امر این است که دما تأثیر زیادی بر مقاومت پل دارد.
مدل های ترانسمیتر فشار ترافاگ (trafag)
شرکت ترافاگ در حال حاضر دارای طیف گسترده ای از ترانسمیترهای فشار قلمی است که در ادامه به برخی از آنها اشاه می شود:
- ترانسمیتر فشار ترافاگ مدل NAI 8273
- ترانسمیتر فشار ترافاگ مدل FPI8237
- ترانسمیتر فشار ترافاگ مدل FPT8236
- ترانسمیتر فشار ترافاگ مدل NHT8250
- ترانسمیتر فشار ترافاگ مدل NAT8252
- ترانسمیتر فشار ترافاگ مدل NAH8253
- ترانسمیتر فشار ترافاگ مدل NAH8254
- ترانسمیتر فشار ترافاگ مدل NAE8256
- ترانسمیتر فشار ترافاگ مدل NSL8257
- ترانسمیتر فشار ترافاگ مدل NAR8258
- ترانسمیتر فشار ترافاگ مدل NPN8264
- ترانسمیتر فشار ترافاگ مدل CMP8271

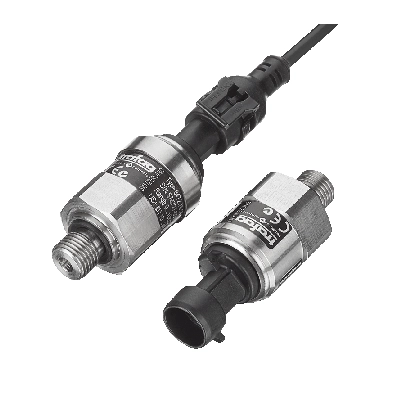

ترانسمیتر فشار دیافراگمی ترافاگ مدل 8472
ترانسمیترهای فشار اقتصادی ECT 8472 مبتنی بر سری ترانسمیترهای ECT است. دامنه وسیع دمای سیال از 25- تا 125 درجه سانتی گراد در ترکیب با مجموعه ای جامع از ویژگی ها و گزینه ها این ترانسمیتر را به یک راه حل همه کاره مناسب برای اکثر کاربردهای صنعتی تبدیل می کند. برخی دیگر از مزایای این مدل عبارتنداز:
- 1.سازگاری عالی با سیالات مختلف
- 2.اندازه گیری فشار نسبی یا مطلق
- 3.دارای نسخه تیتانیوم اختیاری است
- 4.محدوده دمایی گسترده
مشخصات فنی ترانسمیتر فشار ترافاگ مدل 8472
- محدوده فشار: 0…400 بار و 0…5000 psi
- المنت اندازه گیری فشار: Thick-film-on-ceramic
- دقت: ± 0.5 % FS typ
- سیگنال خروجی: 4 … 20 میلی آمپر،0 … 5 VDC و 1 … 6 VDC و 0 … 10 VDC و 0.5 … 4.5 VDC
- دمای سیال: 25- تا 125+ درجه سانتی گراد
- اتصال: G1/4″ f و G1/2″ m و 1/4″NPT و …
معیارهای انتخاب ترانسمیتر فشار ترافاگ چیست؟
معیارهای انتخاب ترانسمیتر فشار ترافاگ تنها به چند عدد و پارامتر ساده محدود نمی شود. بلکه ترکیبی از ویژگی های فنی و تناسب کاربردی است که در نهایت عملکرد بهینه تجهیز را تضمین می کند.
اولین گام، تعیین محدوده اندازه‌گیری است؛ دامنه ای که ترانسمیتر باید بتواند فشار را در آن تشخیص و به درستی اندازه گیری کند. انتخاب محدوده نادرست، می تواند هم منجر به از بین رفتن دقت شود و هم باعث آسیب دیدگی تجهیز گردد.
دومین عامل مهم، دقت اندازه گیری است. این پارامتر باید بر اساس حساسیت فرآیند در سیستم کنترل انتخاب شود. برای فرآیندهای حساس، حتی اختلافات کوچک می‌توانند اثرات چشمگیری ایجاد کنند.
سومین معیار، نوع سیگنال خروجی است. خروجی هایی مانند 4–20 میلی آمپر، 0–10 ولت یا پروتکل های دیجیتال (HART، Modbus و غیره) باید با سیستم کنترلی موجود سازگاری کامل داشته باشند.
اما فراتر از این موارد، تناسب ترانسمیتر با کاربرد نهایی اهمیت ویژه‌ای دارد. عواملی همچون نوع سیال (مایع، گاز، بخار)، دما و فشار کاری، شرایط محیطی (رطوبت، خوردگی، گردوغبار)، میزان شوک و لرزش، و نیاز به حفاظت انفجاری یا ضدآب بودن، همگی باید ارزیابی شوند.
