توضیحات
ترانسمیتر فشار مدکو به عنوان یک ابزار مهم و حیاتی در فرآیندهای مختلف به کار گرفته می‌شود و می‌تواند از بسیاری از فجایع جلوگیری کند. این تجهیزات که تحت عنوان پرشر ترانسمیتر و یا ترانسدیوسر فشار در بازار هم شناخته می شود. علاوه بر اندازه گیری فشار، وظیفه کنترل آن را هم دارد و این در فرایندهای صنعتی بسیار مهم می باشد.
مدکو یکی از بزرگترین تولید کنندگان تجهیزات ابزار دقیق در جهان میباشد و تولیدات آن در سراسر جهان مورد استفاده قرار میگیرد. محصولات این شرکت شامل انواع گیج ها و ترانسمیتر های دما و فشار، انواع سنسور های جریان و فلومتر و همچنین انواع ترانسمیتر های سطح میباشد.

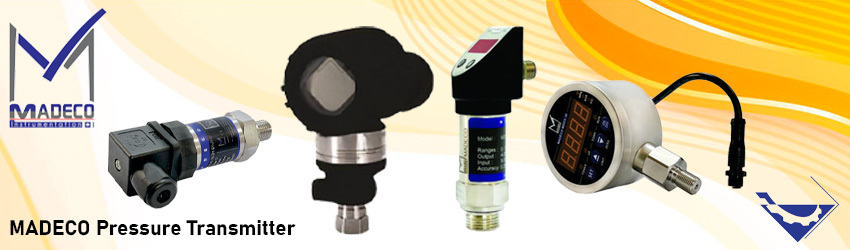

معرفی ترانسمیتر فشار مدکو
ترانسمیتر فشار مدکو یکی از دقیق ترین ابزار ها و تجهیزات فشار سنجی موجود در بازار می باشد که با تکنولوژی های روز دنیا و کیفیت بسیار بالا و دقت کامل در اندازه گیری طراحی می شوند.
این ترانسمیتر فشار یا ترانسدیوسر فشار توسط شرکت مدکو در کانادا تولید شده است. با توجه به نیاز خود و پروژه ای که دارید و فعالیتی که می خواهید انجام دهید، می توانید در بین مدل های مختلف ترانسمیتر فشار هایی که وجود دارد که اغلب دارای ویژگی های متفاوتی هستند تا نیاز های مختلف را پاسخ گو باشند.
شرکت مدکو (MADECO) تولید کننده انواع ترانسمیتر های فشار مطلق، فشار نسبی یا گیج و ترانسمیتر های اختلاف فشار میباشد که در رنج های اندازه گیری مختلف و همچنین با متریال های مختلفی تولید میگردند.
می توانید پرشر ترانسمیتر مورد نظر خود را انتخاب کنید و اقدام به خریداری آن نمایید. همچنین می توانید جهت مشاهده قیمت سایر محصولات بر روی قیمت ترانسمیتر فشار wika کلیک نمایید.
انواع ترانسمیتر فشار مدکو
ترانسمیترهای فشار ساخت شرکت مدکو بر اساس ویژگی و عملکرد به 6 گروه زیر دسته بندی می شوند:
- ترانسمیتر فشار تجاری (Commercial Pressure Transmitter)
- ترانسمیتر فشار همراه با نمایشگر (Indicating Pressure Transmitter)
- ترانسمیتر فشار صنعتی (Industrial Pressure Transmitter)
- ترانسمیتر فشار غوطه ور (Submersible Pressure Transmitter)
- ترانسمیتر فشار مذاب (Melt Pressure Transmitter)
- ترانسمیتر فشار صنایع بهداشتی (Sanitary Pressure Transmitter)
1.ترانسمیترهای فشار تجاری مدکو
ترانسمیترهای فشار تجاری یا Commercial Pressure Transmitter مدکو شامل مدل های MD5E ،MD5 ،MD5X ،MDS7،MDS9 می شود. این مدل از ترانسمیترهای مدکو بدون نمایشگر می باشند و هزینه کمتری دارند. در ادامه به معرفی ترانسمیتر فشار MD5E می پردازیم:
ترانسمیتر فشار سری MD5E، جهت اندازه گیری و کنترل فشار سیالات گازی و مایعات با ویسکوزیته کم در سکوهای حفاری و خطوط لوله (Pipe lines) مورد استفاده قرار می گیرد.
این مدل از ترانسمیترهای فشار مدکو با دقت بالا %0.5 و سیگنال های خروجی مختلف جریان و ولتاژ از 4 تا 20 mA یا از 0 تا 10 VDC از پایداری و طول عمر بالایی برخوردار هستند.
بدنه و اتصالات ترانسمیترهای فشار ضد انفجار MD5E از جنس استنلس استیل (فولاد ضد زنگ) تولید می شوند. رنج وکیوم در این سری از ترانسمیترها تا 2000 بار و دارای تاییدیه های ضد اشتعال ATEX و IECEx می باشد.
ترانسمیترهای فشار MD5E مقاومت بسیار بالایی در برابر لرزش و نفوذ رطوبت دارند همچنین دارای استاندارد نفوذ IP65/67 هستند.
دمای فرآیندی (Operating) در این مدل از ترانسمترهای فشار مدکو از 20- تا 80 درجه سانتیگراد می باشد و در دمای محیط از 40- تا 215 درجه سانتیگراد عملکرد مناسبی دارند.
2.ترانسمیتر فشار با نمایشگر مدکو
ترانسمیتر فشار همراه با نمایشگر (Indicating Pressure Transmitter) دارای مدل های PGT1 ،MDS6 ،MDI8 ،MDI10 ،MDGS30 می باشد.
ترانسمیتر فشار سری PGT1، جهت اندازه گیری، کنترل و نمایش مقادیر فشار سیالات در بازه ی 0 تا 0.6 بار و 0 تا 1600 بار به کار می رود.
ترانسمیتر فشار در هر نقطه مقدار فشار سیال را توسط نمایشگر نشان می دهد و همزمان سیگنالی متناسب با آن به اتاق کنترل از راه دور ارسال می کند. گیج فشار مدل PGT1 با کیفیت بالا از متریال استنلس استیل و سایز 100 یا 160 می باشد.
دامنه اندازه گیری سیگنال خروجی الکتریکی 4 تا 20 میلی آمپر به طور خودکار با نمایشگر مکانیکی تنظیم می شود و معمولا نقطه صفر به صورت دستی تنطیم می گردد.
ترانسمیتر فشار سری PGT1 بر اساس استاندارد نفوذ IP 67 (ضد آب) طراحی می شود. و برای دمای فرآیندی از 20 تا 100 درجه سانتیگراد مناسب می باشد.
3.ترانسمیتر فشار هوشمند صنعتی مدکو
ترانسمیترهای فشار هوشمند و صنعتی مدکو (Industrial Pressure Transmitter) شامل سری MDPT و MDDP می باشند. که در این مقاله به معرفی یکی از آنها می پردازیم:
ترانسمیترهای فشار هوشمندMDPT، برای کنترل فشار و اندازه گیری سطح سیالات در صنایع فرآیندی نظیر پتروشیمی، شیمیایی، نیروگاه ها، نفت و گاز، صنایع غذایی، ماشین سازی و کارخانه های عمومی و … از دمای فرآیندی 20- تا 120 درجه سانتیگراد به کار می روند.
از مزایای این مدل از ترانسمیترها به دقت بالا، تکرار پذیری و پایداری طولانی مدت، صرفه جویی در هزینه ها و راه اندازی آسان میتوان اشاره نمود.
ترانسمترهای فشار MDPT ذاتا ایمن و ضد انفجار هستند و برای اندازه گیری سطح سیالات خورنده و سایشی استفاده می شوند. همچنین دارای سنسور دمای جبران سازی خودکار جهت کاهش خطای اندازه گیری می باشند.
محدوده ی اندازه گیری فشار در ترانسمیتر فشار MDPT از 14.7- تا 20000 psi می باشد و با پروتکل های HART, PROFIBUS PA, FOUNDATION Fieldbus با شبکه در ارتباط هستند. همچنین جنس دیافراگم و اتصالات فرایندی از متریال استنلس استیل 316 ساخته می شود و اتصال فرآیندی به صورت رزوه ای یا پیچی و با سایزهای 1/4 یا 1/2 NPTF و … می باشد.
4.ترانسمیتر فشار غوطه ور مدکو
ترانسمیتر فشار غوطه وری (Submersible Pressure Transmitter) دارای یک مدل MDL5 می باشد، که برای کنترل فشار و سطح سیالات در صنایع پتروشیمی، نیروگاه ها، شیمیایی، صنایع غذایی ماشین سازی و … به کار می رود.
ترانسمیترهای فشار شناور MDL5، پایداری و مقاومت بالایی در برابر ضربه دارند. این ترانسمیتر ها دارای تاییدیه کشتی سازی GL هستند و جنس بدنه و سنسور آنها از متریال استنلس استیل 316 می باشد.
ترانسمیترهای فشار MDL5 مطابق با استاندارد نفوذ IP 68 تا 300 متر ساخته می شوند. و جهت اندازه گیری فشار از 0 تا 30بار مورد استفاده قرار می گیرند.
5.ترانسمیتر فشار مذاب مدکو
ترانسمیتر فشار مذاب مدکو (Melt Pressure Transmitter) برای اندازه گیری و کنترل فشار تجهیزات فرآیندی مانند پلاستیک، لاستیک و پلی استر به کار می روند. این مدل ترانسمیترهای فشار به طور کلی دارای یک مدل MDCT5 می باشند که در ادامه به معرفی آن می پردازیم:
ترانسمیترهای فشار MDCT5، با دقت بالا و استم انعطاف پذیر همراه با ترموکوپل J,K,E ارائه می شوند. و می توانند فشار و دما را در یک نقطه انداره گیری کنند. در ساختار ویژه آنها از غشای آلیاژ الاستیک برای کاهش دما، خطای اندازه گیری و بهبود دقت ترانسمیتر استفاده می شود.
ترانسمترهای فشار مذاب MDCT5 جهت اندازه گیری و کنترل فشار سیالات مذاب مانند پلاستیک و پلیمر به کار می روند و پس از اندازه گیری فشار سیگنال تقویت شده را به PLC منتقل می کنند. این سری از ترانسمیترها محدوده گسترده ای از فشار را از 0 تا 20000 psi کنترل می کنند و دارای یک سال گارانتی هستند.
دارای سیگنالهای خروجی مختلف جریان و ولتاژ شامل 4 تا 20 میلی آمپر و 0 تا 10 ولت و آب بندی فلزی از متریال استنلس استیل است. از مزایای این مدل ترانسمیترهای فشار مدکو نصب آسان، پایداری بالا و کالیبراسیون داخلی 80 درصد است.
6.ترانسمیتر فشار صنایع بهداشتی مدکو
ترانسمیترهای فشار مدکو (Sanitary Pressure Transmitter) مدلهای MDS6 ،MDS5،MDS7 برای کنترل فشار در صنایع غذایی، داروسازی،بیوتکنولوژی و صنایع بهداشتی مورد استفاده قرار می گیرند. به معرفی مدل MDS6 می پردازیم:
ترانسمیتر فشار صنایع بهداشتی MDS6، همراه با نمایشگر دیجیتال در طیف گسترده ای از اتصالات فرآیندی Aseptic تا دمای فرآیندی 150 درجه سانتی گراد به کار می روند.
این ترانسمیترهای فشار برای اندازه گیری فشار سیالات از قبیل گازها، بخار، هوای فشرده، مایعات، خمیرها و سیالات پودریو مناسب برای سیستم های تمیز کردن و استرلیزه کردن (SIP و CIP) هستند.
ترانسمیترهای فشار MDS6 کاملا جوش داده شده اند و بر اساس استاندارد نفوذ تا IP 65 تولید می شوند. محدوده اندازه گیری ترانسمیتر فشار از 0 تا 200 بار می باشد و علاوه بر کنترل و اندازه گیری فشار سیالات جهت اندازه گیری سطح هیدرواستاتیک استفاده می شوند.
متریال بدنه Housing از استنلس استیل یا فولاد ضد زنگ و جنس دیافراگم از 316L و نوع اتصال فرآیندی به صورت کلمپی با سایز “2 یا “2/ 1 1 می باشد.
عوامل موثر بر قیمت ترانسمیتر فشار مدکو
ترانسمیترهای فشار مدکو در انواع مختلفی از قبیل شناوری، قلمی، همراه با نمایشگر دیجیتال و … طراحی و تولید می شوند. همچنین پارامترهای زیادی بر قیمت ترانسمیتر فشار مدکو تاثیر گذار هستند که عبارتند از:
- نوع ترانسمیتر فشار
- متریال بدنه و اتصال
- محدوده اندازه گیری فشار
- حداکثر رنج اندازه گیری فشار
- نوع و سایز اتصال
- درجه حفاظتی ضد انفجار (EX)
- دمای قرآیندی
- تجهیزات جانبی مانند منیفولد، اسنابر، دیافراگم سیل و براکت نصب
خرید و فروش ترانسمیتر فشار مدکو
تجهیز صنعت یکی از بزرگترین تامین کنندگان تجهیزات ابزار دقیق و پایپینگ در کشور است. این فروشگاه بزرگ و مطمئن در جهت افزایش سطح کیفی صنایع در تجهیزات و ترانسمیترهای فشار مدکو را با بهترین کیفیت و قیمت به فروش می رساند.
برای کسب اطلاعات فنی در مورد ترانسمیتر فشار مدکو و استعلام قیمت انواع مختلف آن با کارشناسان فروش ما در تماس باشید.
