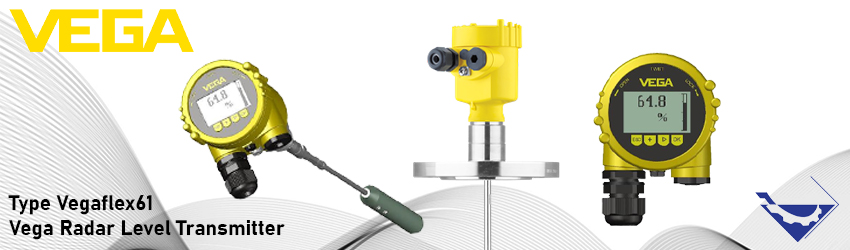

لول ترانسمیتر راداری وگا مدل VEGAFLEX 61
لول ترانسمیتر راداری وگا مدل VEGAFLEX 61 یک فرستنده سطح راداری موج هدایت شونده توسط شرکت VEGA Grieshaber KG است که به عنوان یکی از ارائه دهندگان برجسته فناوری اندازه‌گیری سطح و فشار شناخته میشود. این دستگاه برای اندازه‌گیری دقیق و پیوسته سطح مایعات، به ویژه در محیط‌های صنعتی سخت طراحی شده است.
این نوع مدل از ترنسمیتر از نظر آنتن با سطح سیال در تماس مستقیم است که تحت عنوان روش اندازه گیری تماسی نام گذاری کرده اند، به عبارت بهتر آنتن رادار شبیه میله مانند است مستقیما روی سیال قرار میگیرد امواج روی همین میله (Rod)یا راداربه سمت پایین ارسال می شود و برمی گردد.
یک خط شاخص یا خط Indicator برای امواج الکترو مغناطیسی در نظر گرفته شده است امواج به صورت کاملا پیوسته در اطراف همین به سمت پایین و درنهایت به سمت بالا می آیند این مدل رادارها را به اصلاح Guided wave هم می گویند. حسن بزرگ این روش اینست که برای سیالات سطح جدایی یا Interface مناسب است.
در کل، VEGAFLEX 61 یک فرستنده سطح راداری موج هدایت شونده است که برای اندازه گیری دقیق و پیوسته سطح مایعات در صنایع مانند شیمیایی، نفت و گاز، آب و فاضلاب و مواد غذایی و آشامیدنی مناسب است. فناوری پیشرفته، دقت بالا و مقاومت در برابر شرایط سخت آن را به یک انتخاب عالی برای برنامه‌های صنعتی می‌کند.
محیط های کاربردی تجهیز لول ترنسمیتر راداری وگا مدل VEGAFLEX 61 :
VEGAFLEX 61 یک سنسور سطح برای اندازه گیری پیوسته سطح است. تقریباً در همه صنایع برای مایعات و جامدات سبک وزن مناسب است. کاربردهای معمول آن اندازه گیری مایعات در مخازن ذخیره یا لوله های بای پس است، این سنسور را می توان در سیلوهای جامد کوچکتر نیز استفاده کرد.
مشخصات فنی تجهیز سسنسور اندازه گیری سطح VEGAFLEX 61:
محدوده اندازه گیری
اگر محدوده ی اندازه گیری از نوع میله ای یا همان میله ای باشد می تواند تا 4 متر(13.12 فوت) استفاده شود و اگر از نوع کابلی باشد می تواند تا 32 متر(105 فوت) را هم اندازه بگیرد.
دقت اندازه گیری
با استفاده از الگوریتم‌های پردازش سیگنال پیشرفته و تمرکز سیگنال برتر، VEGAFLEX 61 دقت اندازه‌گیری بالایی حدود ± 3 میلی متر را فراهم می‌کند حتی در شرایط دشوار فرآیند مانند تلاطم، فوم یا تراکم.
انواع اتصالات فرآیندی
انواع اتصالات فرآیند به دو صورت رزوه ای و فلنجی می باشد. اگر از نوع رزوه ای یا همان تریدی باشد اتصال فرآیند از G¾ A واگر از نوع فلنجی باشد از DN 25 شروع میشود.
فشار فرآیندی
-1 تا +40 باریا -100 … +4000 کیلو پاسکال (-14.5 تا +580psig)
دمای فرآیندی
-40 تا +150 درجه سانتیگراد (-40 تا + 302 درجه فارنهایت)
دمای محیط کاری
-40 تا +80 درجه سانتی گراد (-40 تا + 176 درجه فارنهایت)
ولتاژ کاری
14 تا 36 ولت DC
متریال Wetted Part
قسمت هایی از تجهیز که در تماس مستقیم با سیال است از جنس فولاد ضد زنگ (stainless steel)
متریال بدنه تجهیز لول ترنسمیتر راداری وگا مدل VEGAFLEX 61
بدنه یا Housing میتواند از جنس پلاستیک، فولاد ضد زنگ یا آلومینیوم باشد همچنین درجه ی حفاظت این تجهیز تا IP68 است.
خروجی ها
این فرستنده از رابط‌های ارتباطی مختلفی مانند HART، Profibus، Foundation Fieldbus و Modbus پشتیبانی می‌کند که امکان یکپارچگی در سیستم‌های کنترلی مختلف را فراهم می‌کند. جدا از لوازم الکترونیکی دو سیمه با 4 تا 20 میلی آمپر/HART، نسخه ی چهار سیمه و دو نسخه کاملا دیجیتالی با Profibus PA و Foundation Fieldbus موجود است.
تاییدیه ها و گواهینامه ها
VEGAFLEX 61 دارای گواهینامه های استفاده در مناطق پر خطر مطابق با استاندارد های ATEX، IECEx و FM می باشد. که اطمینان از رعایت مقررات و استانداردهای ایمنی را به ارمغان می‌آورد.
مزایا ترنسمیترسطح راداری وگا مدل VEGAFLEX 61 :
- راه اندازی ساده بدون تنظیمات
- مستقل از خواص محصول
- عدم حساسیت به گرد و غبار، بخار، تجمع و تراکم
- دقت بالا
- دارای سطح یک پارچگی ایمنی SIL (Safety Integrity Level)
