هیدروموتورهای پیستونی شعاعی به دلیل توان تولید گشتاور بالا در سرعت های پایین، یکی از گزینه های پرکاربرد در سیستم های هیدرولیک سنگین محسوب می شوند. برند SAI با طراحی اختصاصی این نوع موتورها، محصولاتی را ارائه کرده که علاوه بر راندمان مناسب، در شرایط کاری سخت نیز عملکرد پایداری دارند. این هیدروموتورها در ماشینآلات معدنی، تجهیزات دریایی، صنایع فولاد، نوار نقاله های سنگین، وینچ ها و بسیاری از تجهیزات صنعتی مورد استفاده قرار می گیرند.
اگر قصد خرید هیدروموتور پیستونی شعاعی SAI را دارید، آشنایی با مشخصات فنی، مزایا، کاربردها و نکات نگهداری آن به انتخاب مدل مناسب کمک زیادی خواهد کرد.
جدول مشخصات فنی هیدروموتور پیستونی شعاعی SAI
مشخصات زیر مربوط به سری GM هیدروموتورهای پیستونی شعاعی SAI است.
| مشخصه | مقدار |
| برند | SAI |
| نوع محصول | هیدروموتور پیستونی شعاعی |
| سری | GM |
| حجم جابجایی | ۹۹ تا ۳۱۴ cc/rev |
| قطر پیستون | ۲۸ تا ۵۰ میلیمتر |
| کورس پیستون | ۳۲ میلیمتر |
| گشتاور ویژه | ۱.۵۴ تا ۴.۹۰ Nm/bar |
| فشار کاری مداوم | ۲۵۰ بار |
| حداکثر فشار | ۲۸۰ تا ۴۲۵ بار (بسته به مدل) |
| توان پیک | ۴۸ کیلووات |
| سرعت کاری مداوم | ۳۵۰ تا ۵۵۰ دور بر دقیقه |
| حداکثر سرعت | ۶۵۰ تا ۱۰۰۰ دور بر دقیقه |
| وزن تقریبی | ۳۰ کیلوگرم |
| ظرفیت روغن موتور | ۱ لیتر |
| محدوده دمای کاری | ۲۰- تا ۸۰+ درجه سانتی گراد |

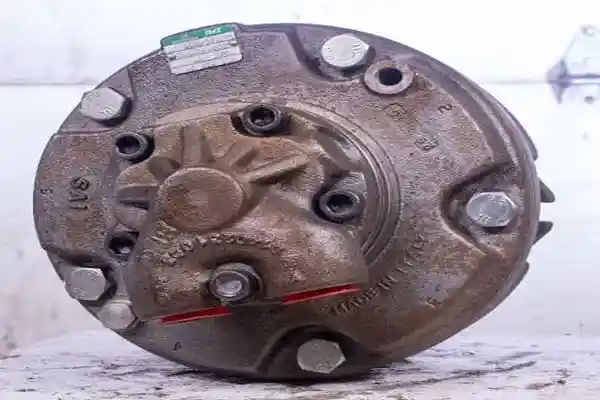

هیدروموتور پیستونی شعاعی SAI چیست؟
هیدروموتور پیستونی شعاعی SAI نوعی موتور هیدرولیکی است که انرژی حاصل از جریان روغن تحت فشار را به حرکت دورانی و گشتاور تبدیل می کند. در این موتورها، پیستون ها به صورت شعاعی در اطراف محور مرکزی قرار گرفته اند و با ورود روغن هیدرولیک، نیروی لازم برای چرخش شافت را ایجاد می کنند.
این ساختار باعث می شود موتور بتواند بدون نیاز به افزایش سرعت دوران، گشتاور قابل توجهی تولید کند. به همین دلیل در تجهیزاتی که شروع حرکت تحت بار یا کار مداوم در دور پایین اهمیت دارد، استفاده از این نوع هیدروموتور انتخاب مناسبی خواهد بود.
نحوه عملکرد هیدروموتور پیستونی شعاعی
در داخل موتور، روغن تحت فشار وارد محفظه پیستون ها می شود. فشار روغن، پیستون ها را به سمت رینگ بادامکی هدایت کرده و نیروی ایجاد شده به محور خروجی منتقل می شود. با تکرار این فرآیند، حرکت دورانی یکنواختی ایجاد می شود که می تواند تجهیزات مختلف را به حرکت درآورد.
یکی از ویژگی های مهم این مکانیزم، تولید گشتاور بالا حتی در سرعت های بسیار پایین است؛ قابلیتی که در بسیاری از هیدروموتورهای دنده ای یا پره ای به این شکل وجود ندارد.
مشخصات فنی هیدروموتور پیستونی شعاعی SAI
اعداد و مشخصات فنی تنها زمانی ارزشمند هستند که بدانیم هر کدام چه تأثیری بر عملکرد دستگاه دارند. هنگام انتخاب هیدروموتور، بررسی همزمان حجم جابجایی، فشار کاری، سرعت مجاز و میزان گشتاور اهمیت زیادی دارد؛ زیرا این پارامترها مستقیماً بر توان خروجی و سازگاری موتور با سیستم هیدرولیک اثر می گذارند.
حجم جابجایی (Displacement)
هیدروموتورهای سری GM در حجم های مختلف از ۹۹ تا ۳۱۴ سانتی متر مکعب بر دور تولید می شوند. افزایش حجم جابجایی معمولا باعث افزایش گشتاور خروجی می شود و برای تجهیزات سنگین گزینه مناسب تری خواهد بود.
فشار کاری
تمام مدل های این سری قابلیت کار مداوم در فشار ۲۵۰ بار را دارند. همچنین بسته به مدل انتخابی، فشار لحظهای یا پیک می تواند تا ۴۲۵ بار نیز برسد. این ویژگی باعث می شود موتور در زمان اعمال بارهای ناگهانی، عملکرد مطمئنی داشته باشد.
سرعت دوران
سرعت مجاز موتور بسته به مدل انتخابی متفاوت است. سرعت کاری پیوسته بین ۳۵۰ تا ۵۵۰ دور بر دقیقه بوده و حداکثر سرعت در برخی مدل ها به ۱۰۰۰ دور بر دقیقه می رسد.
گشتاور ویژه
یکی از شاخص های مهم در انتخاب هیدروموتور، گشتاور ویژه است که در این سری بین ۱.۵۴ تا ۴.۹۰ نیوتنمتر بر بار قرار دارد. هرچه این مقدار بیشتر باشد، موتور با فشار یکسان، گشتاور بیشتری تولید خواهد کرد.
ویژگی های هیدروموتور پیستونی شعاعی SAI
طراحی هیدروموتورهای SAI تنها بر افزایش قدرت متمرکز نیست، بلکه مجموعه ای از ویژگی های فنی در کنار یکدیگر باعث شده این محصولات در بسیاری از صنایع سنگین مورد استفاده قرار گیرند.
گشتاور بالا در دور پایین
این موتورها حتی در سرعت های پایین نیز توانایی تولید گشتاور قابل توجهی دارند. همین موضوع باعث می شود برای تجهیزاتی که شروع حرکت آن ها تحت بار انجام می شود، عملکرد مناسبی داشته باشند.
راندمان مناسب
طراحی داخلی دقیق، اتلاف انرژی را کاهش داده و موجب می شود بخش قابل توجهی از انرژی هیدرولیکی به نیروی مکانیکی تبدیل شود. این موضوع علاوه بر بهبود عملکرد، مصرف انرژی سیستم را نیز کاهش می دهد.
تحمل فشارهای کاری بالا
امکان کار مداوم در فشار ۲۵۰ بار و تحمل فشارهای لحظه ای بیشتر، استفاده از این هیدروموتورها را در مدارهای هیدرولیکی سنگین امکان پذیر کرده است.
عملکرد پایدار در شرایط سخت
استفاده از قطعات مقاوم و طراحی مناسب مجموعه داخلی باعث شده این موتورها در محیط هایی با بارهای متغیر، آلودگی نسبی و سیکل های کاری طولانی عملکرد پایداری داشته باشند.
تنوع در مدل ها و شافت خروجی
سری GM با حجم های مختلف و همچنین انواع شافت شیاردار، مخروطی، استوانه ای و داخلی عرضه می شود تا بتوان آن را با نیازهای متنوع ماشینآلات تطبیق داد.
مزایای هیدروموتور پیستونی شعاعی SAI
هیدروموتورهای پیستونی شعاعی SAI به گونه ای طراحی شده اند که علاوه بر تولید گشتاور بالا، پایداری عملکرد و طول عمر مناسبی نیز داشته باشند. به همین دلیل در بسیاری از سیستم های هیدرولیکی که توقف دستگاه یا افت راندمان هزینه بر است، از این موتورها استفاده می شود.
از مهم ترین مزایای این محصول می توان به موارد زیر اشاره کرد:
- تولید گشتاور بالا حتی در دورهای پایین
- قابلیت کار مداوم در فشار ۲۵۰ بار
- تحمل فشارهای لحظه ای بالا متناسب با مدل
- راندمان مناسب در انتقال توان
- شروع حرکت نرم تحت بار
- لرزش و صدای کمتر نسبت به برخی موتورهای هیدرولیکی
- استهلاک پایین قطعات داخلی
- تنوع در حجم جابجایی برای کاربردهای مختلف
- امکان انتخاب انواع شافت متناسب با تجهیزات
- قابلیت استفاده در سیکل های کاری طولانی
- طراحی مناسب برای شرایط کاری سنگین
- سرویس و نگهداری نسبتاً ساده در صورت رعایت اصول بهره برداری
کاربردهای هیدروموتور پیستونی شعاعی SAI
توانایی تولید گشتاور بالا در کنار عملکرد پایدار باعث شده هیدروموتورهای SAI در صنایع مختلف مورد استفاده قرار بگیرند. این موتورها معمولاً در تجهیزاتی به کار می روند که نیاز به حرکت یکنواخت، تحمل بار زیاد و قابلیت کارکرد مداوم دارند.
برخی از مهم ترین کاربردهای این محصول عبارتند از:
- تجهیزات معدنی
- ماشینآلات راه سازی
- سیستم های نوار نقاله سنگین
- وینچ های صنعتی
- جرثقیل های هیدرولیکی
- تجهیزات دریایی
- ماشینآلات فولاد و نورد
- دستگاه های بازیافت
- تجهیزات حفاری
- ماشینآلات کشاورزی سنگین
- میکسرها و همزن های صنعتی
- خطوط انتقال مواد
انواع هیدروموتور پیستونی شعاعی SAI
شرکت SAI محصولات خود را در سری های مختلف تولید می کند تا پاسخگوی نیاز ماشینآلات با ظرفیت ها و شرایط کاری متفاوت باشد. تفاوت این سری ها معمولاً در ابعاد، حجم جابجایی، ظرفیت گشتاور، نحوه نصب و نوع کاربرد آن ها است.
سری GM
سری GM یکی از شناخته شده ترین محصولات SAI است و برای بسیاری از کاربردهای عمومی و نیمه سنگین مورد استفاده قرار می گیرد. این سری در حجم های جابجایی مختلف تولید می شود و امکان انتخاب انواع شافت خروجی نیز برای آن وجود دارد. همچنین فشار کاری مداوم ۲۵۰ بار و تنوع مناسب مدل ها باعث شده سری GM در بسیاری از تجهیزات هیدرولیکی مورد استفاده قرار گیرد.
سری GS
سری GS نیز از دیگر هیدروموتورهای پیستونی شعاعی SAI است که برای برخی کاربردهای خاص طراحی شده است. این سری بسته به مدل، می تواند از نظر ظرفیت گشتاور، ابعاد، نحوه نصب و نوع شافت با سری GM تفاوت داشته باشد. کاتالوگ ارسالی تنها اطلاعات ابعادی و گزینه های نصب این سری را ارائه می دهد و مشخصات عملکردی کامل آن در این فایل موجود نیست.
نکات نصب و راه اندازی هیدروموتور پیستونی شعاعی SAI
نصب صحیح هیدروموتور پیستونی شعاعی SAI تأثیر مستقیمی بر عملکرد، راندمان و طول عمر آن دارد. حتی یک موتور باکیفیت نیز در صورت نصب نادرست ممکن است دچار افت عملکرد یا خرابی زودهنگام شود. پیش از راه اندازی، باید موارد زیر بررسی شود:
بررسی تمیزی مدار هیدرولیک
وجود ذرات آلاینده، براده های فلزی یا آلودگی در روغن می تواند باعث آسیب به پیستون ها، رینگ بادامکی و آب بندهای داخلی شود. قبل از اتصال موتور، مدار هیدرولیک باید کاملاً شستوشو داده شده و از روغن مناسب استفاده شود.
تنظیم صحیح اتصالات هیدرولیکی
اتصالات ورودی و خروجی روغن باید مطابق دستورالعمل سازنده نصب شوند. استفاده از شیلنگ ها و اتصالاتی با سایز نامناسب می تواند باعث افت فشار، افزایش دمای روغن و کاهش راندمان موتور شود.
کنترل هم محوری شافت خروجی
در زمان اتصال هیدروموتور به تجهیزات مکانیکی، شافت موتور باید به درستی با محور دستگاه هم راستا شود. ناهم محوری می تواند فشار اضافی به یاتاقان ها و قطعات داخلی وارد کرده و باعث افزایش لرزش شود.
هواگیری سیستم قبل از کارکرد کامل
وجود هوا در مدار هیدرولیک ممکن است باعث ایجاد حرکت نامنظم، کاهش گشتاور و افزایش صدای موتور شود. پیش از استفاده طولانی مدت، باید هوای موجود در سیستم تخلیه شود.
راه اندازی تدریجی موتور
در اولین استفاده یا پس از تعمیرات، بهتر است موتور ابتدا با بار کم و سرعت پایین راه اندازی شود تا عملکرد صحیح، نشتی ها و فشار کاری بررسی شوند.
نکات نگهداری و سرویس دوره ای هیدروموتور پیستونی شعاعی SAI
نگهداری منظم هیدروموتور باعث کاهش هزینه های تعمیرات و افزایش عمر مفید قطعات داخلی می شود. اگرچه هیدروموتورهای SAI برای شرایط کاری سخت طراحی شده اند، اما رعایت برنامه سرویس دوره ای اهمیت زیادی دارد.

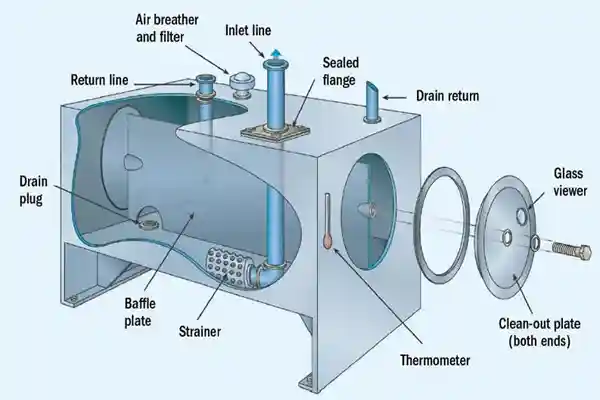

بررسی کیفیت و سطح روغن هیدرولیک
روغن آلوده یا نامناسب یکی از اصلی ترین عوامل خرابی موتورهای هیدرولیکی است. باید به صورت دوره ای کیفیت روغن، میزان آلودگی و سطح آن بررسی شده و در صورت نیاز تعویض شود.
کنترل دمای کاری موتور
افزایش بیش از حد دمای روغن یا بدنه موتور می تواند نشانه وجود مشکل در مدار هیدرولیک، فشار بیش از حد یا کاهش راندمان داخلی باشد. حفظ دمای کاری در محدوده مجاز به افزایش طول عمر موتور کمک می کند.
بررسی نشتی های احتمالی
نشتی روغن از محل اتصالات، آب بندها یا شافت خروجی باید سریعا بررسی شود. ادامه کار با وجود نشتی می تواند باعث کاهش فشار سیستم و آسیب به قطعات داخلی شود.
بازرسی دوره ای اتصالات مکانیکی
پیچ ها، فلنج ها و محل اتصال شافت باید به صورت دوره ای بررسی شوند تا از شل شدن یا ایجاد لرزش جلوگیری شود.
استفاده از قطعات یدکی استاندارد
در زمان تعمیر یا تعویض قطعات، استفاده از قطعات اصلی و سازگار با مدل موتور اهمیت زیادی دارد؛ زیرا قطعات غیر استاندارد ممکن است باعث کاهش راندمان یا خرابی زودهنگام شوند.
هنگام خرید هیدروموتور پیستونی شعاعی SAI به چه نکاتی توجه کنیم؟
انتخاب مدل مناسب هیدروموتور پیستونی شعاعی SAI باید بر اساس نیاز واقعی سیستم انجام شود. خرید موتور با ظرفیت کمتر یا بیشتر از نیاز دستگاه می تواند باعث کاهش عملکرد یا افزایش هزینه های بهره برداری شود.
مهم ترین نکات هنگام خرید عبارتند از:
+ توجه به حجم جابجایی موتور
حجم جابجایی مشخص می کند موتور در هر دور چه میزان روغن مصرف کرده و چه مقدار گشتاور تولید می کند. برای کاربردهای سنگین معمولاً مدل هایی با حجم بالاتر انتخاب می شوند.
+ بررسی فشار کاری مورد نیاز
فشار کاری سیستم باید با محدوده قابل تحمل هیدروموتور هماهنگ باشد. استفاده از موتور در فشار بالاتر از محدوده مجاز، عمر قطعات داخلی را کاهش می دهد.
+ انتخاب مدل متناسب با سرعت مورد نیاز
اگر دستگاه به حرکت آرام و قدرت بالا نیاز دارد، مدل هایی با قابلیت تولید گشتاور بیشتر در سرعت پایین مناسب تر هستند. برای کاربردهایی که سرعت اهمیت دارد، باید مدل مناسب از نظر حداکثر دور انتخاب شود.
+ هماهنگی نوع شافت با تجهیزات
نوع شافت خروجی باید با ساختار مکانیکی دستگاه، کوپلینگ یا گیربکس هماهنگ باشد. انتخاب اشتباه شافت می تواند باعث مشکلات نصب و افزایش استهلاک شود.
+ توجه به شرایط کاری محیط
برای محیط های صنعتی سخت مانند معادن، فولاد یا تجهیزات دریایی، باید مدلی انتخاب شود که توانایی کار در شرایط دمایی، آلودگی و بارهای متغیر را داشته باشد.
+ بررسی خدمات پس از فروش و تامین قطعات
پیش از خرید، اطمینان از دسترسی به قطعات یدکی، خدمات فنی و پشتیبانی اهمیت زیادی دارد؛ زیرا تعمیرات سریع می تواند از توقف طولانی تجهیزات جلوگیری کند.
