پرشر سوئیچ ABB

توضیحات

پرشر سوئیچ ABB یا ABB Pressure Switch، یکی از محصولات پرکاربرد شرکت ABB است که به منظور کنترل فشار و تولید خروجی سوئیچ در فشار تنظیم شده (Set Point) مورد استفاده قرار می گیرد.

سوئیچ مکانیکی فشار ABB از یک المنت دیافراگمی یا پیستونی و کنتاکت سوئیچ SPDT تشکیل می شود. در واقع با افزایش یا کاهش فشار سیال نسبت به فشار تنظیم شده کنتاکت الکتریکی باز یا بسته می شود و در نهایت سیگنال قطع یا وصل به سایر تجهیزات مانند پمپ، کمپرسور و غیره ارسال می کند.

شرکت ABB یکی از بزرگترین شرکت های اتوماسیون و تولید تجهیزات صنعتی در جهان است. دفتر مرکزی ABB در ایالات متحده و در کارولینای شمالی مستقر است. حدود 20000 نفر در 100 مجموعه از این شرکت و در 25 ایالت فعالیت می کنند.

ایالات متحده بزرگترین بازار رشد ABB را نمایندگی می کند به همین دلیل است که از سال 2010 بیش از 14 میلیارد دلار در این شرکت سرمایه گذاری وجود دارد. در ادامه به معرفی و بررسی ویژگی های پرشر سوئیچ ABB می پردازیم.

پرشر سوئیچ یا سوئیچ فشار چیست؟

سوئیچ فشار همانطور که از نام آن پیداست تجهیزی است که در هنگام رسیدن فشار سیال به میزان معینی یک خروجی سوئیچ می دهد. انواع سوئیچ فشار بر اساس اینکه متشکل از کدام یک المنت اندازه گیری لوله بوردن، پیستون یا دیافراگم است متفاوت می باشد. این المنت اندازه گیری فشار به میزان فشار اعمالی توسط سیال حرکت می کند یا تغییر شکل می دهد.

به عنوان مثال یک سوئیچ فشار هوا برای حفظ فشار ثابت به کار می رود و می تواند پس از رسیدن مخزن به سطح فشار هوای مورد نیاز، کمپرسور را خاموش کند. همچنین اگر فشار هوا کاهش یا افزایش پیدا کند، سوئیچ می تواند کمپرسور را روشن کند.

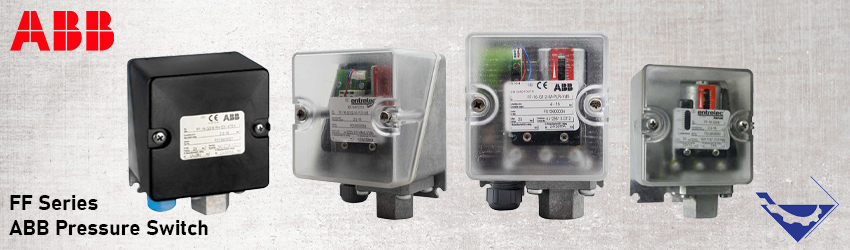

سوئیچ های فشار در انواع مختلف مکانیکی و الکترونیکی ساخته می شوند. سوئیچ های فشار مکانیکی ساده و مستحکم هستند و معمولاً برای کارهایی با پیچیدگی کمتر به کار می روند. تصویر زیر نمونه ای سوئیچ فشار ABB سری FF است.



سوئیچ های فشار مکانیکی با به کار گیری فنر و پیستون برای کنترل فشار، عمل می کنند. فنر نیروی مخالف فشار ورودی است و کشش آن از طریق یک پیچ یا لور تنظیم می شود.

تعدیل فنر مستقیماً با فشاری که در آن اتصال الکتریکی رخ می دهد، مرتبط است. در صورت افت فشار، کلید به حالت اولیه خود باز می گردد. سوئیچ فشار مکانیکی در مقایسه با فشار سوئیچ الکترونیکی برای کنترل ولتاژها و آمپرهای بالا مناسب تر است.

سوئیچ های فشار الکترونیکی حاوی یک سنسور فشار الکترونیکی پیزوالکتریک یا استرین گیج هستند که سیگنال ها را به مقادیر خروجی قابل خواندن تبدیل می کنند. سوئیچ فشار الکترونیکی مزایای زیادی نسبت به پرشر سوئیچ مکانیکی دارد. برخی از مزایا شامل دقت بیشتر، سایش کمتر در کنتاکت، پایداری طولانی مدت، صفحه نمایش دیجیتال، سادگی عملکرد و بسیاری موارد دیگر می شود.

پرشر سوئیچ ABB سری FF

سوئیچ فشار ABB سری FF برای نظارت و کنترل فشار سیالات مختلف در صنایع فرآیندی به کار می رود. این مدل سوئیچ فشار با 7 محدوده فشار از 1 تا 300 بار طیف گسترده ای از صنایع را پوشش می دهند.

سوئیچ فشار FF می تواند هم برای نظارت بر فشار و هم برای کارهای کنترل استفاده شود. اگر فشار در منبع هوای فشرده به نقطه تنظیم برسد، سوئیچ میکرو کنتاکت نرمال باز (normally open) را 1-4 می بندد و کنتاکت نرمال بسته (Normally Closed) باز می شود.

کنتاکت 1-2 بسته نمی شود تا زمانی که فشار با مقدار هیسرزیس (hysteresis) تنظیم شده کاهش یابد. فشار نقطه تنظیم (Set point) و هیسترزیس ممکن است به طور مستقل از یکدیگر تنظیم شوند و تنظیم دقیق فقط با تجهیزات تست مناسب مانند مانومتر امکان پذیر است. مزایای پرشر سوئیچ ABB سری FF به شرح زیر است:

• 1.هفت محدوده فشار قابل تنظیم تا 300 بار
• 2.قابلیت تنظیم ست پوینت و هیسترزیس
• 3.تکرارپذیری ست پوینت بالا
• 4.دارای یک کنتاکت SPDT با روکش طلا
• 5.بدنه مقاوم
• 6.دارای تاییدیه 40 137 – 01 HH

انواع مدل های پرشر سوئیچ ABB سری FF

سوئیچ فشار ABB سری FF در انواع مختلفی با توجه به محدوده فشار قابل تنظیم، تاییدیه ها و کاربردهای گوناگون طراحی می شود. در ادامه به معرفی تمامی محصولات پرشر سوئیچ برند ABB می پردازیم:

• 1.سوئیچ فشار FF از 1 تا 300 EEx I دیافراگمی و پیستونی دارای گواهینامه ATEX
• 2.سوئیچ فشار FF از 1 تا 40 VdS دیافراگمی با تاییدیه VdS
• 3.سوئیچ فشار دیافراگمی و پیستونی FF از 1 تا 300 بار
• 4.سوئیچ فشار FF از 1 تا 40 K دیافراگمی با فلنج پلاستیکی مناسب برای آب آشامیدنی
• 5.ناظر پمپ الکترونیکی با حفاظت یکپارچه در حال اجرا خشکFP 2 با کابل یا بدون کابل

• 6.سوئیچ فشار 2 و 3 قطبی 1 تا 12 بار FF51 / FF53

در جدول زیر برخی از مهمترین مشخصات فنی پرشر سوئیچ ABB سری FF ذکر می شود. جهت کسب اطلاعات جزئی تر به کاتالوگ پرشر سوئیج ABB مراجعه نمایید.



مدل سوئیچ فشار	ABB سری FF
نوع سوئیچ فشار	دیافراگمی و پیستونی
محدوده قابل تنظیم فشار	0.5 تا 300 بار
کنتاکت	SPDT
حداکثر فشار کاری	دیافراگم تا 40 بار/ پیستون تا 300 بار
استاندارد ضد انفجار	Ex دارد
سایز اتصال	G 3/8 , optional: G1/2
متریال فیتینگ ها و اتصالات	Alu die castings, material 230, resistant to seawater
محدوده دمای محیط	30- تا 70 درجه سانتی گراد
متریال دیافراگم	Perbunan, optional: Viton,Teflon
ابعاد	131,5mm / 96,2mm / 87mm
حداکثر ولتاژ کاری	480 ولت (AC)
جریان کاری در 480 ولت	6 آمپر
درجه حفاظت بدنه	IP65

اجزای پرشر سوئیچ ABB

پرشر سوئیچ ABB سری FF از اجزای مختلفی تشکیل می شود برخی از مهمترین اجزای این مدل سوئیچ در موارد زیر بیان می شود:

• دیافراگم (Diaphragm): برای تشخیص فشار، یک دیافراگم الاستیکی به کار می رود. این المان معمولاً انعطاف پذیر و حساس به تغییزات فشار است.
• فنر (Spring): برای نقاط تنظیم به کار می رود.
• لور (Lever): برای فعال یا غیرفعال کردن سوئیچ استفاده می شود.
• اتصالات الکتریکی (Connection): مجوز عبور جریان را از یک منبع تغذیه خارجی می دهد.
• ترمینال ها : برای اتصال منبع تغذیه خارجی به کنتاکت ها است.

کاربردهای پرشر سوئیچ ABB

سوئیچ های فشار در طیف گسترده ای از صنایع مختلف جهت کنترل فشار به کار می روند. برخی از کاربردهای رایج سوئیچ فشار ABB به شرح زیر است:

کنترل پمپ:

از سوئیچ های فشار اغلب برای کنترل عملکرد پمپ ها استفاده می شود. آنها می توانند فشار را در یک سیستم کنترل کنند و پمپ را بر اساس آستانه های فشار از پیش تعیین شده فعال یا غیرفعال کنند. این به حفظ سطح فشار مورد نظر کمک می کند و از پمپ در برابر خشک شدن یا عملکرد در شرایط سخت محافظت می کند.

سیستم های تهویه مطبوع HVAC:

سوئیچ های فشار جزء ضروری در سیستم های گرمایش، تهویه و تهویه مطبوع (HVAC) می باشند. آنها سطوح فشار را در خطوط مبرد، مجاری هوا یا سیستم های هیدرولیک کنترل می کنند و از عملکرد صحیح سیستم اطمینان می دهند. برای مثال سوئیچ‌های فشار می‌ توانند شرایط فشار غیر عادی مانند سطوح پایین مبرد، شرایط فشار بالا، یا مشکلات جریان هوا را تشخیص دهند.

کمپرسورها:

سوئیچ های فشار نقش مهمی در کنترل و محافظت از کمپرسورها دارند. آنها می توانند فشار تخلیه را کنترل کنند و از کارکرد کمپرسور در فشارهای بیش از حد بالا یا پایین جلوگیری کنند. سوئیچ های فشار همچنین می توانند خاموش شدن کمپرسور را در صورت شرایط بحرانی مانند از دست دادن روغن کاری، نشت سیستم یا اضافه بار آغاز کنند.

اتوماسیون صنعتی:

سوئیچ های فشار به طور گسترده ای در فرآیندهای اتوماسیون صنعتی استفاده می شوند. آنها می توانند سطوح فشار را در سیستم های هیدرولیک یا پنوماتیک نظارت کنند و اقدامات یا آلارم های خاصی را بر اساس شرایط فشار ایجاد کنند. این امر عملکرد ایمن و کارآمد ماشین آلات و تجهیزات را تضمین می کند.

سیستم های ایمنی:

سوئیچ های فشار اغلب در سیستم های ایمنی گنجانده می شوند تا در برابر فشار بیش از حد یا شرایط تحت فشار محافظت کنند. به عنوان مثال در دیگ‌ ها، مخازن تحت فشار یا خطوط لوله گاز، سوئیچ‌ های فشار می‌ توانند اقدامات ایمنی مانند خاموش شدن اضطراری، عملکرد شیر تخلیه یا سیستم‌های هشدار را هنگامی که فشار به سطوح بحرانی می‌ رسد فعال کنند.

سیستم های آبیاری:

سوئیچ های فشار معمولا در سیستم های تامین آب، پمپ های چاه و سیستم های آبیاری استفاده می شوند. آنها می توانند فشار آب را کنترل کرده و فعال و غیرفعال شدن پمپ ها یا شیرها را کنترل کنند تا فشار آب مورد نظر را حفظ کرده و از آسیب به سیستم جلوگیری کنند.



تجهیز صنعت یکی از برترین و بزرگترین تامین کنندگان انواع تجهیزات ابزاردقیق شامل انواع پرشر سوئیچ و شیرآلات صنعتی در کشور است. این فروشگاه بزرگ جهت افزایش سطح کیفی صنایع مختلف انواع پرشر سوئیچ ABB را با بهترین کیفیت و قیمت مناسب به فروش می رساند.

جهت کسب اطلاعات بیشتر در زمینه خرید و استعلام قیمت پرشر سوئیچ با کارشناسان فروش ما تماس حاصل فرمایید.
