توضیحات

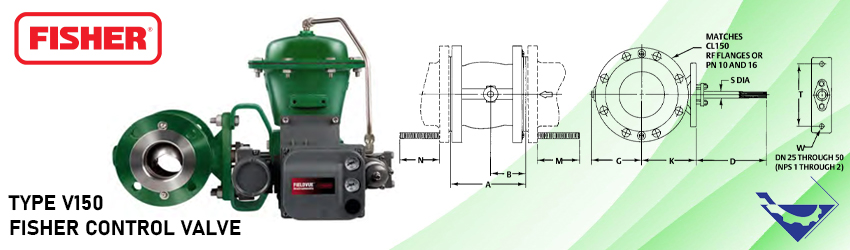

کنترل ولو فیشر مدل V150، با توجه به عملکرد و مقرون به صرفه بودن بهترین انتخاب برای طیف وسیعی از کاربردهای صنعتی می باشد. این سری از شیرها برای کنترل، قطع و وصل جریان سیالات مختلف به کار می روند.
این سری از شیرهای Vee-Ball همانند مدل های فیشر V200 و فیشر V300 در واقع ترکیبی از یک شیر گلوب ولو (از نظر کنترل ناهمواری مسیر حرکت سیال یا نوع مسیر حرکت سیال در داخل شیر) و بهره وری و راندمان بالای یک شیر توپی روتاری می باشند.
همانطور که میدانید نوع مسیر حرکت سیال در شیرآلات کنترلی از نوع گلوب یا کروی مناسب ترین مدل حرکتی سیال برای کاربردهای کنترلی میباشد. به همین دلیل در اکثر خطوطی که نیاز به کنترل جریان سیال با دقت نسبتآ بالایی میباشد از نوع شیر گلوب ولو استفاده میکنند.
همچنین از نظر سرعت باز و بسته شدن و عملکرد و راندمان و بهره وری شیر، شیرآلات با حرکت روتاری یا دورانی، مانند شیر توپی یا شیر پروانه ای بیشترین سرعت و راندمان را دارند.
مشخصات کنترل ولو فیشر مدل V150
شیرهای کنترلی V150 در واقع یک شیر توپی تقسیم بندی شده با توپ V-Notch می باشد و برش بین توپ (V-notch) و آب بندی آن (ball seal) عملکرد بهینه ای را بوجود می اورد.
باز و بسته شدن توپ یا مجرابند در این شیر کنترلی به دلیل طراحی خاص توپ (HD Ball) و آب بندی آن یک حرکت نرم و راحت و بدون هیچگونه گرفتگی می باشد، که این موضوع یکی از بزرگترین مزایای این نوع شیر محسوب میگردد.
در ادامه برخی دیگر از مشخصات این مدل شیرهای کنترلی عبارتند از:
- در شیرهای توپی V150 طراحی جریان مستقیم و بدون محدودیت (ظرفیت بالا) برای سیالات عبوری مانند گاز، بخار، مایع فیبری و دوغاب فراهم می کند.
- نوع آب بندی توپ در شیر کنترلی فیشر مدل V150 نوید طول عمر بسیار بالایی برای انواع سیالات و سرویس های گوناگون را خواهد داد. با توجه به انواع کاربردهای گوناگون برای استفاده از شیرکنترلی فیشر مدل Vee-Ball، متریال داخلی یا به عبارت بهتر تریم و سیلینگ (Seal) در این شیر در 2 مدل metal-seal و soft-seal تولید میشود.
- در این سری از شیرهای فیشر استم یا شافت درایو در این شیر قابلیت کوپل شدن با انواع اکچویتور ها یا عملگرهای اتوماتیک و دستی را خواهد داشت و از این جهت اطمینان بالایی در عملکرد شیر وجود خواهد داشت.
- شیرهای Vee-Ball 150 مطابق با استاندارد ASME و DIN در سایزهای مختلف از 1 تا 24 اینچ با اتصال فلنجی طراحی و تولید می شوند.
- کنترل ولو فیشر V150 قابلیت تولید در متریال های فولادی، کربن استیل با گرید های مختلف، استیل با آلیاژهای گوناگون با انواع سیالات خورنده و گازهای ترش متناسب با استاندارد NACE را دارد. (with NACE MR0175-2002, MR0175-2003, MR0103, and MR0175/ISO 15156)
- این سری از شیرهای کنترلی با مشخصه جریان Equal Percentage و کلاس نشتی (III و IV و VI) مناسب برای کاربردهای عمومی، سرویس کثیف، جریان کم، فرسایشی و کاویتاسیون می باشد.
مزایای کنترل ولو فیشر V150
یکی از مزیت ها و ویژگی های منحصر به فرد شیرهای V150، قابلیت استفاده از تریم این نوع ولو در مدل های دیگر Vee-Ball فیشر میباشد. به این معنی که تریم(توپ و سیلینگ) در مدل V150 قابل استفاده در شیر کنترلی فیشر V200 و V300 میباشد و بالعکس.
این موضوع باعث خواهد شد که تآمین تجهیزات و قطعات یدکی و هزینه های مربوط به تعمیرات و نگهداری به شدت کاهش پیدا کرده و راندمان خطوطی که از این مدل کنترل ولو ها استفاده می کنند بالا برود.
- طراحی سخت و مقاوم وی بال طول عمر زیادی برای شیر کنترلی ایجاد می کند.
- بازرسی و تعمیر سیستم پکینگ بدون برداشتن اکچویتور (عملگر) شیر انجام می شود.
- کنترل ولو فیشر مدل v150 دارای اتصال فلنجی از نوع RF در سایز های 1 اینچ تا 24 اینچ در کلاس فشاری CL.150 (PN10/16) می باشد. تنها در سایز 24 اینچ این مدل شیر بدون فلنج (Flangeless) یا از نوع اتصال ویفری میباشد. همچنین سایز این ولو ها با توجه به جنس بدنه در مدل های گوناگونی تولید می شود . برای کسب اطلاعات بیشتر باید به کاتالوگ محصول مراجعه کنید.
- نوع طراحی توپ در کنترل ولو فیشر مدل v150 باعث این خواهد شد که هرچه مجرابند یا توپ شیر بیشتر باز شود. سیال نسبت به همان میزان از شیر عبور خواهد کرد. و افت فشار کمتری در خط لوله ایجاد خواهد شد.(Equal Percentage Flow Characteristic)
- عملکرد Kc=1.0 برای هیدرودینامیک در شرایط شدید قابل دستیابی می باشد.
- محرک یا عملگر شیر دست راست یا چپ شیر در Upstream نصب می شود. برای بستن شیر در خلاف جهت عقربه های ساعت و در جهت عقربه های ساعت برای بستن عملکرد توپ در دسترس است.
عوامل موثر بر قیمت کنترل ولو فیشر V150
کنترل ولوهای فیشر انواع مختلفی دارند و در طیف گسترده ای از صنایع فرایندی به کار می روند.
قیمت کنترل ولو های فیشر مدل V150 متاثر از پارامترهایی مانند متریال، سایز، تجهیزات جانبی و محدوده دما و فشاری آنها می باشد. برخی دیگر از عوامل موثر بر قیمت کنترل ولو فیشر V150 به شرح زیر می باشد:
- متریال بدنه، تریم و سیت (استنلس استیل، کربن استیل و …)
- نوع و سایز اتصال (فلنجی)
- دمای فرآیندی
- ضریب KVS/CV شیر
- سایز شیر
- نوع اکچویتور (پنوماتیکی و …)
- فشار اکچویتور
- بازه حرکتی (TRAVEL)
- کلاس نشتی
- تجهیزات جانبی (پوزیشنر، رگولاتور ولو، سلونوئید ولو و غیره)
- تاییدیه و استانداردها (IP, Ex)
خرید کنترل ولو فیشر V150
تجهیز صنعت تامین کننده و وارد کننده تجهیزات ابزار دقیق و انواع شیر آلات صنعتی و کنترلی در کشور می باشد.
فروش انواع ابزار دقیق و شیرآلات صنعتی (کنترل ولو توپی) از برند های معتبر بازار و روز دنیا (روزمونت – فیشر – اندرس هاورز و..) با قیمت مناسب و ارسال سریع به سراسر کشور در فروشگاه ابزار دقیق تجهیز صنعت را می توانید مشاهده نمایید.
قیمت کنترل ولو فیشر V150 بر اساس پارامترهای فوق و نوسانات بازار متغیر می باشد. بنابراین بهتر است برای کسب اطلاعات بیشتر و استعلام قیمت در خصوص انواع شیرآلات کنترلی، انواع اکچویتور، پوزیشنر، رگلاتور و … از برندهای فیشر، سامسون، ماسونیلان و … با کارشناسان فروش ما در تماس باشید.
