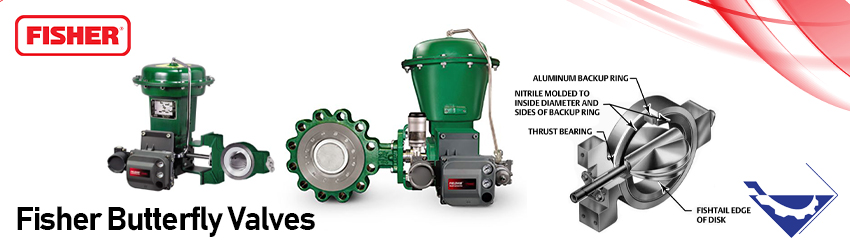

شیر پروانه ای فیشر

شیر پروانه ای فیشر یکی از پرمصرف ترین انواع شیرهای پروانه ای قطع و وصل و کنترلی می باشد که برای سرویس های عادی و عمومی و سرویس های شدید و سخت (سرویس های گازی خورنده با دما و فشار بالا) مورد استفاده قرار می گیرد.

باترفلای ولو از نوع شیرآلات دو جهته (Bi-Directional)  می باشد. به این معنی که جهت خاصی برای نصب روی سیستم لوله کشی ندارد و از هر دو طرف آن هنگام نصب می توان استفاده کرد.

شرکت فیشر امریکا (FISHER) یکی از زیر مجموعه های هلدینگ EMERSON میباشد. که امروزه تولیدات بسیار متنوع و گسترده ای در حوزه شیرآلات کنترلی، انواع پوزیشنر و رگلاتور و انواع شیرهای برقی و بطور کلی تجهیزات کنترلی یک شیرکنترل را تولید و روانه بازار میکند.

شیر پروانه ای فیشر

مشخصات فنی شیرپروانه ای فیشر

شیرهای پروانه ای FISHER دارای لاینر های ارتجاعی برای کلاس های نشتی بالا Class IV (FCI 70-2), Class VI (FCI 70-2) هستند. که برای سرویس های گاز مورد مصرف میگیرند و همچنین از طول عمر بسیار بالایی برخوردارند.

این شرکت دارای طیف وسیعی از مدل های شیرهای پروانه ای کرایوژنیک (سرویس های مافوق سرد) گرفته تا شیرهای دما بالا (850 درجه سانتی گراد) و همچنین سایز های بسیار متنوع تا 120 اینچ (DN3000) در کانکشن های فلنجی، لاگ و ویفری و در کلاس های فشاری مختلفی (PN250/CL.1500) مطابق استاندارد های PN و ASME تولید میکند.

شیر پروانه ای فیشر بسیار مناسب برای سرویس های خورنده (مطابق استاندارد های NACE)، سرویس های گاز (Tight shutoff) و سیالات دوغابی (Slurries) بوده و مدل های مختلفی از انواع بدنه و اکچویتور را در شیرآلات با عملگر ربع گرد قطع و وصل (Rotary) متناسب با شرایط فرآیندی تولید میکند.

انواع اکچویتور های پنوماتیکی، الکتریکی (موتوری)، هیدرولیکی و انواع عملگرهای دستی اهرمی، گیربکسی و … قابل کوپل شدن با شیر پروانه ای فیشر در سایز های مختلف هستند. که در بسیاری از این مدل ها خود اکچویتور نیز تولید شرکت فیشر بوده. که در این حالت عملکرد شیر از اطمینان و راندمان بسیار بالاتری برخوردار خواهد بود.

همانطور که بالا نیز اشاره شد شیر پروانه ای فیشر در سایز های کوچک 1/2 اینچ تا بسیار بزرگ 120 اینچ با جنس های مختلف بدنه مانند:

  • چدن با گرید های مختلف چدن GGG40، چدن ریختگری (داکتیل)
  • استیل Stainless Steel
  • کربن استیل WCB، WCC

و با آب بند یا لاینر از متریال های مختلفی همچون  PTFE, EPDM, RUBBER و دیگر مواد پلیمری بصورت SOFT SEAT و در متریال های فلزی استیل، آلیاژهای فولاد و … بصورت METAL SEAT تولید و روانه بازار میشود.

انواع مدل های شیر پروانه ای فیشر

مدل های سری 85 فیشر FISHER 8532, 8560, 8580, 8590 و مدل FISHER A11, A31D, A31A از معروف ترین مدل های شیر پروانه ای فیشر در جهان محسوب میشوند، که هریک دارای مشخصات و ویژگی های منحصر به فردی می باشند. در ادامه به معرفی برخی از انواع شیرهای پروانه ای فیشر خواهیم پرداخت.

1.شیر پروانه ای فیشر مدل A11

شیر فیشر مدل A11، یک شیر پروانه ای قابل اعتماد با کارایی بالا می باشد که برای کنترل و On/Off جریان سیال مورد استفاده قرار می گیرد.

این مدل شیرها در انواع اتصالات به صورت ویفری و تک فلنج تولید می شوند و در طیف گسترده ای از دما و فشار بالا از جمله سیستم های سرمایشی و برودتی به کار می روند. کلاس نشتی این محصول فیشر  IV و V و VI می باشد و از سایز 3 تا 72 اینچ تولید می شوند.

شیرهای فیشر مدل A11 بر اساس استاندارد ASME طراحی می شوند و در ساخت آنها میتوان از متریال استنلس استیل و فولاد کربنی استفاده نمود. همچنین دارای دو نوع آب بندی به صورت نرم و فلزی (Metal) می باشد ولی در Soft Seat با توجه به متریال محدودیت دمایی وجود دارد.

این مدل شیرهای پروانه ای خطی می توانند با انواع عملگرهای الکتریکی، پنوماتیکی و هیدرولیکی در صنایع مختلف مورد استفاده قرار گیرند.

2.شیر پروانه ای فیشر مدل 8560

این شیرهای پروانه ای قابل اعتماد با عملکرد بهینه برای کنترل جریان های با نرخ نشتی بسیار پایین به کار می رود. اجزای تشکیل دهنده شیرهای 8560 از متریال های استنلس استیل و فولاد کربنی تولید می شوند و دارای دو نوع آب بندی نرم (Soft Seat) و فلزی (Metal Seat) می باشند. سایز شیرهای مدل 8560 از 3 تا 12 اینچ می باشد.

شیرهای پروانه ای خطی 8560 در انواع اتصالات مختلف از قبیل فلنجی، تک فلنجی و لاگ موجود و در صنایع فرایندی مورد استفاده قرار می گیرد.

کلاس نشتی این تجهیزات  IV و VI می باشد و بر اساس استاندارد ASME طراحی می شوند.

3.شیر پروانه ای فیشر مدل 8590

شیرهای پروانه ای خطی مدل 8590 با کلاس نشتی بالا در طیف گسترده ای از دما و فشارهای بالا برای کنترل جریان سیالات به کار می روند. این مدل شیرها به صورت لاگ و فلنج به خطوط پایپینگی متصل می شوند و دارای دو نوع آب بندی Soft و Metal می باشند. از سایز 3 تا 24 اینچ تولید می شوند.

اجزای تشکیل دهنده شیرهای پروانه ای از متریال استنلس استیل و فولاد کربنی و … ساخته می شوند و با انواع عملگر (اکچویتور) برقی، هیدرولیکی، پنوماتیکی، اهرمی، الکترو هیدرولیکی و دنده ای موجود می باشند. شیرهای پروانه ای 8590 مطابق با استاندارد ASME تولید می شوند و کلاس نشتی آنها IV و  VI می باشد.

4.شیر پروانه ای فیشر مدل 8532

 شیرهای پروانه ای فیشر8532 هم برای کنترل جریان سیالات در دما و فشارهای بالا مورد استفاده قرار می گیرند. این محصولات برای سیستم های سرمایش و برودتی مناسب می باشند و در انواع اتصالات به صورت ویفری (بدون فلنج)، لاگ و فلنجی موجود می باشند.

اجزای تشکیل دهنده شیرهای 8532 مانند بدنه، سیت و … از متریال های استنلس استیل و فولاد کربنی ساخته می شوند و دارای دو نوع آب بندی نرم (Soft Seat) و فلزی (Metal Seat) می باشند.

این سری از شیرها در یک ساختار آزمایش شده با آتش و از سایز 14 تا 24 اینچ موجود می باشد. در واقع تست آتش این اطمینان را می‌دهد که شیرها در صورت آتش گرفتن کمترین میزان نشتی را دارند. شیرها باید بتوانند به مدت 30 دقیقه آتش را در دمای حدودی بین 750 تا 1000 درجه سانتی‌گراد زیر فشار 75%بیشترین فشار ممکن تحمل کنند.

5.شیر پروانه ای چرخشی فیشر Control-Disk

این سری از شیرهای فیشر برای کنترل جریان سیال در دماهای بالا مورد استفاده می باشد و بر اساس استاندارد DIN و ASME طراحی و تولید می شوند. شیرهای پروانه ای چرخشی با مشخصه جریان  Equal Percentage جهت بهبود کنترل جریان قابل مقایسه با بال ولو Segmented می باشد.

اتصال این محصول به صورت فلنجی، لاگ و ویفری انجام می شود و کلاس نشتی آن IV و  VI می باشد. از متریال استنلس استیل، فولاد کربنی و غیره برای ساخت اجزای تشکیل دهنده این تجهیزات استفاده می شود. این شیر چرخشی فیشر دارای دو نوع آب بندی نرم (تفلون) و فلزی می باشد و از سایز 3 تا 24 اینچ تولید می شوند.

محدوده فشار از PN10 تا PN40 (کلاس 150 تا 300) برای این مدل از شیرهای پروانه ای در نظر گرفته شده است.

6. شیر پروانه ای فیشر مدل 8580

شیرهای پروانه ای خطی سری 8580 با قابلیت و دارای یک دیسک غیرهم مرکز با دو نوع آب بندی نرم (Soft Seat) و فلزی (Metal Seat) می باشد. از این شیرها علاوه بر کنترل جریان سیال جهت قطع و وصل On/Off استفاده می شود و از سایز 2 تا 12 اینچ تولید می شوند.

اجزای تشکیل دهنده مانند بدنه، سیت و … از متریال های استنلس استیل و فولاد کربنی ساخته می شوند و با انواع عملگرهای الکتریکی، اهرم دستی، پنوماتیکی و هیدرولیکی به کار می روند.

7.شیر پروانه ای فیشر مدل A31A

شیر پروانه ای خطی A31A برای کاربرد در دماهای بالا و سیستم های برودتی طراحی شده اند. این شیرها با توجه به ساختار بدنه، سیستم پکینگ و عملگر (اکچویتور) را از دماهای بالا حفظ می کنند.

این سری از شیرهای فیشر دارای آب بندی فلزی NOVEX می باشد که قطع و وصل جریان، گشتاور عملیاتی کم و مقاومت بالایی را برای سیستم های برودتی و سرمایشی فراهم می کند. از سایز 3 تا 24 اینچ در دسترس می باشند.

در انواع اتصالات به صورت فلنج، لاگ و ویفری موجود میباشند و از متریال استنلس استیل، فولاد کربنی و … برای ساخت آنها استفاده می شود. شیرهای A31A دارای تاییدیه و استانداردهای PED, CRN, Fugitive Emission می باشند و بر اساس استاندارد ASME B16.34 ساخته می شوند.

کلاس نشتی در شیرهای پروانه ای مدل VI می باشد و می تواند با انواع عملگرهای مختلف مانند دستی، گیربکسی، پنوماتیکی، الکتریکی و هیدرولیکی مورد استفاده قرار گیرد.

8.شیر پروانه ای فیشر مدل A31D

شیر پروانه ای مدل A31D دو فلنجی برای کنترل، قطع و وصل جریان On/Off سیالات به کار می رود. این سری از شیرهای پروانه ای خطی بر اساس استاندارد ASME طراحی شده اند و از سایر 3 تا 12 اینچ و کلاس 150 تا 300 در دسترس می باشند.

در شیرهای پروانه ای مدل A31D کلاس نشتی VI و اتصال به صورت فلنجی می باشد.

علاقه مندان عزیز با مراجعه به کاتالوگ محصولات این شرکت میتوانید از اطلاعات فنی انواع شیر پروانه ای و  شیر توپی. شامل جنس و سایز بدنه، جنس دیسک شیر، نوع لاینر، نوع سیت و … مطلع شوید.

عوامل تاثیر گذار بر قیمت شیر پروانه ای فیشر

قیمت شیرهای پروانه ای به عواملی مانند برند تولید کننده، متریال، سایز و مدل و … بستگی دارد. شرکت فیشر یکی از برندهای معروف تولیدکننده شیرهای پروانه ای در آمریکا می باشد. در ادامه به معرفی عوامل موثر بر قیمت شیر پروانه ای می پردازیم:

متریال

شیرهای پروانه ای از اجزای مختلفی مانند بدنه، سیت و دیسک و … تولید می شوند. هر یک از این اجزا با توجه به نوع سیال و شرایط کاری از متریال مختلفی مانند استنلس استیل، چدنی و فولادی، استیل و پلمیری می باشد. متریال نقش مهمی در قیمت شیرهای پروانه ای دارد.

سایز و نوع اتصال

شیرهای پروانه ای در سایز و اتصالات مختلفی در شرکت فیشر طراحی و تولید می شوند. سایز اتصالات بر اساس استاندارد DIN یا ASME  و اتصال آنها به صورت فلنجی یا ویفری (بدون فلنج) و لاگ می باشد.

سایز شیر

سایز شیرهای پروانه ای بر اساس Cv و با توجه به شرایط پروژه انتخاب می شود.

ضریب Cv :  یک گالن آمریکایی در دقیقه در دمای 60 درجه فارنهایت (شرایط استانداردی ISA) از شیر کنترل عبور نماید، یک پوند بر اینچ مربع در دو سر ولو اختلاف فشار ایجاد نماید

تجهیزات جانبی

تجهیزات جانبی شیرهای پروانه ای شامل پوزیشنر، رگلاتور و هندویل و … می باشد. هر یک از تجهیزات جانبی با توجه به عملکرد قیمت متفاوتی دارند.

دمای کاری

محدوده دمایی سیال که شیر پروانه ای در آن بازه عملکرد مناسبی دارد. یکی از عوامل مهم در خرید شیرهای پروانه ای شرایط فرایند مانند دما و فشار سیال می باشد.

نوع اکچویتور

به طور کلی از چهار نوع عملگر (اکچویتور یا محرک) برای به حرکت در آوردن شیر های پروانه ای استفاده می شود. این شیرها در انواع اکچویتر اهرمی (دستی)،گیربکسی، اکچویتر پنوماتیک (بادی) و برقی ارائه می گردد.

ایمنی و قابلیت اطمینان

در خرید شیرهای پروانه ای ایمنی و استانداردهای وابسته به شرایط پروژه و صنایع را در نظر داشته باشید.

کلاس نشتی

کلاس نشتی هر کدام از شیرهای پروانه متفاوت می باشد. به عنوان مثال کلاس نشتی VI کمترین میزان نشتی را دارد و به آن Zero-leakage می گویند.

خرید و فروش شیر پروانه ای فیشر

تجهیز صنعت یکی از تامین کنندگان انواع شیرآلات ON/OFF و شیرآلات کنترلی و پایپینگی، شیرتوپی، شیر پروانه ای، شیر دروازه ای(شیر چاقویی)، شیر دیافراگمی و انواع شیریکطرفه یا چک ولو از معتبر ترین برند های روز دنیا می باشد.

فروش انواع ابزار دقیق (اندازه گیری دما، فشار و فلو و…) از برند های معتبر بازار و روز دنیا (روزمونت – فیشر – اندرس هاورز و..) با قیمت مناسب و ارسال سریع به سراسر کشور در فروشگاه ابزار دقیق تجهیز صنعت را می توانید مشاهده نمایید.

انواع شیر های پروانه ای از برند های فیشر، کیستون، ابرو آرماتور و … در سایز ها و جنس های مختلف در انبار شرکت تجهیز صنعت موجود می باشد. برای اطلاعات بیشتر در مورد خرید، مشاوره رایگان و استعلام قیمت انواع شیرهای پروانه ای با کارشناسان ما در ارتباط باشید.

FISHER BUTTERFLY VALVES
