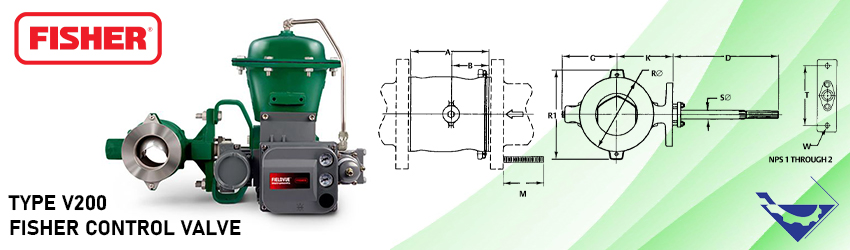

کنترل ولو فیشر مدل V200

توضیحات

کنترل ولو فیشر مدل V200

کنترل ولو فیشر مدل V200، یکی از انواع شیرآلات کنترلی می باشد که جهت کنترل جریان سیالات در صنایع مختلف مورد استفاده قرار می گیرند.

کنترل ولو فیشر مدل V200

در شیرآلات کنترلی گلوب (Globe Valves) نوع مسیر حرکت سیال مناسب ترین مدل حرکتی سیال برای کاربردهای کنترلی میباشد. به همین دلیل است که در اکثر خطوطی که نیاز به کنترل جریان سیال با دقت نسبتآ بالایی میباشد از نوع شیر گلوب ولو استفاده میکنند. همچنین سرعت باز و بست شدن (STROKE) شیرآلات کنترلی روتاری (شیرتوپی، شیر پروانه ای) بسیار سریع بوده و راندمان این نوع شیرآلات بسیار بالا میباشد.

شیر کنترلی توپی فیشر مدل V200 در واقع یک شیر ترکیبی از یک شیر گلوب ولو (از نظر ناهمواری مسیر حرکت سیال یا نوع مسیر حرکت سیال در داخل شیر که سیال تقریبآ یک چرخش 180 درجه کرده و سپس از شیر خارج می شود)، و بهره وری و راندمان بالای یک شیر روتاری میباشد.



مشخصات کنترل ولو فیشر مدل V200

کنترل ولو فیشر مدل Vee-Ball V200 یک شیر توپی با اکچویتور خاص پنوماتیکی دیافراگمی میباشد. که نیروی فشار هوا باعث فشرده شدن دیافراگم شده و حرکت خطی (Linear) شافت این شیر کنترلی با یک مکانیزم و یک تجهیز مکانیکی به حرکت دورانی تبدیل شده و شیر را باز و بسته خواهد کرد.

استم یا شافت درایو در این شیر قابلیت کوپل شدن با انواع اکچویتور ها یا عملگرهای اتوماتیک و دستی را خواهد داشت. و ازین جهت اطمینان بالایی در عملکرد شیر وجود خواهد داشت.

باز و بسته شدن توپ یا مجرابند دراین شیر کنترلی به دلیل طراحی خاص توپ (HD Ball) و آب بندی آن، یک حرکت نرم و راحت و بدون هیچ گرفتگی و گیر  میباشد. که این موضوع یکی از بزرگترین مزایای این نوع شیر محسوب میگردد.

همچنین نوع آب بندی توپ در شیر کنترلی فیشر مدل V150 نوید طول عمر بسیار بالایی برای انواع سیالات شامل بخار، گاز، انواع مایعات و سرویس های گوناگون را خواهد داد. با توجه به انواع کاربردهای گوناگون برای استفاده از شیرکنترلی فیشر مدل Vee-Ball. متریال داخلی یا به عبارت بهتر تریم و سیلینگ (Seal) در این شیر در 2 مدل metal-seal و soft-seal تولید می شود.

مهمترین ویژگی یا به عبارتی تفاوت اصلی کنترل ولو فیشر مدل V200 با سایر مدل های سری Vee-Ball فیشر در این میباشد. که این نوع کنترل ولو در همه سایز های موجود بصورت ویفری یا Flangeless تولید میشود و تنها سایزهای 2 اینچ تا 8 اینچ بصورت فلنجی با کلاس فشاری CL.600 تولید میشوند.

کنترل ولو فیشر V200 قابلیت تولید در متریال های فولادی، کربن استیل با گرید های مختلف (WCB,WCC)، استیل با آلیاژهای گوناگون (CF8M/1.4408) و همچنین متریال های مختلف و گوناگون متناسب با انواع سیالات خورنده و گازهای ترش متناسب با استاندارد NACE را دارد. (NACE MR0175-2002 MR0175-2003, MR0103, and MR0175/ISO 15156)

مزایای کنترل ولو فیشر V200

یکی از مزیت ها و ویژگی های منحصر به فرد این نوع شیر، قابلیت استفاده از تریم این نوع ولو در مدل های دیگر Vee-Ball فیشر می باشد. به این معنی که تریم (توپ و سیلینگ) در مدل V200 قابل استفاده در شیر کنترلی فیشر V150 و V300 میباشد و بالعکس.

این موضوع باعث خواهد شد که تآمین تجهیزات و قطعات یدکی و هزینه های مربوط به تعمیرات و نگهداری به شدت کاهش پیدا کند. و راندمان خطوطی که از این مدل کنترل ولو ها استفاده میکنند بالا برود.

نوع طراحی توپ در کنترل ولو فیشر مدل V200 موجب میشود که هرچه مجرابند یا توپ شیر بیشتر باز شود. سیال نسبت به همان میزان از شیر عبور خواهد کرد و افت فشار کمتری در خط لوله ایجاد خواهد شد.(Equal Percentage Flow Characteristic)

با توجه به محدودیت ظرفیت بالا و طراحی جریان مستقیم جهت کنترل جریان سیالات مایع، گاز و بخار در سیستم های بحرانی به کار می رود. طراحی مقاوم وی بال طول عمر شیر را افزایش می دهد. در این شیرها بازرسی پکینگ ها در ورودی شیر انجام می شود و نیازی به برداشتن اکچویتور نمی باشد.

عوامل موثر بر قیمت کنترل ولو فیشر V200

کنترل ولوهای فیشر انواع مختلفی دارند و در طیف گسترده ای از صنایع فرایندی به کار می روند. قیمت کنترل ولو های فیشر متاثر از پارامترهایی مانند متریال، سایز، تجهیزات جانبی و محدوده دما و فشاری آنها می باشد. برخی از عوامل موثر بر قیمت کنترل ولو فیشر به شرح زیر می باشد:

  • متریال بدنه و تریم (استنلس استیل، کربن استیل و …)
  • نوع و سایز اتصال (فلنجی)
  • دمای فرآیندی
  • ضریب KVS/CV شیر
  • سایز شیر
  • نوع اکچویتور (پنوماتیکی، دیافراگمی)
  • بازه حرکتی (TRAVEL)
  • تجهیزات جانبی (پوزیشنر، رگولاتور ولو،سولنوئید ولو و غیره)
  • تاییدیه و استانداردها (IP, Ex)

با توجه به موارد فوق و مشاوره با کارشناسان فنی تجهیز صنعت می توانید با توجه به بودجه و شرایط پروژه خود انتخاب هوشمندانه ای داشته باشید.

خرید و فروش کنترل ولو فیشر مدل V200

تجهیز صنعت تامین کننده و وارد کننده تجهیزات انواع تجهیزات ابزار دقیق و شیرآلات صنعتی اعمم از کنترل ولو های گلوب، پروانه ای و توپی میباشد.

فروش انواع ابزار دقیق و شیرآلات صنعتی (کنترل ولو توپی) از برند های معتبر بازار و روز دنیا (روزمونت – فیشر – اندرس هاورز و..) با قیمت مناسب و ارسال سریع به سراسر کشور در فروشگاه ابزار دقیق تجهیز صنعت را می توانید مشاهده نمایید.

برای اطلاعات بیشتر در خصوص انواع شیرآلات کنترلی، انواع اکچویتور، پوزیشنر، رگلاتور و … از برندهای فیشر، سامسون، ماسونیلان و استعلام قیمت آنها با کارشناسان فروش ما در تماس باشید.
