شیر برقی ASCO ۳۵۳ برای ایجاد پالس هوای فشرده در سیستم پاک سازی غبارگیر به کار می رود. برای انتخاب مدل مناسب، باید کد کامل محصول، نوع و سایز اتصال، فشار کاری و مشخصات برق یا پایلوت را بررسی کنید. قیمت نیز به همین پیکربندی و شرایط تامین وابسته است؛ بنابراین، عبارت «سری ۳۵۳» به تنهایی برای انتخاب شیر و دریافت قیمت دقیق کافی نیست.
اگر قصد تعویض شیر قبلی را دارید، از عکس پلاک و مشخصات نصب شروع کنید. اگر برای یک غبارگیر جدید خرید می کنید، ابتدا نیاز سیستم پاک سازی را مشخص کنید. در ادامه، مشخصات نمونه، روش انتخاب و اطلاعات لازم برای استعلام قیمت شیر برقی ASCO ۳۵۳ را بررسی می کنیم.
قیمت شیر برقی ASCO ۳۵۳ چگونه مشخص می شود؟
برای این خانواده نمی توان یک قیمت ثابت اعلام کرد، زیرا کدهای مختلف، مشخصات و اقلام همراه متفاوتی دارند. برای دریافت قیمت قابل مقایسه، باید پیشنهاد فروش به یک کد کامل و مجموعه مشخصی از اقلام مربوط باشد.
چه عواملی بر قیمت اثر می گذارند؟
سایز و نوع اتصال، پیکربندی شیر، مشخصات بوبین و گزینه های حفاظتی می توانند قیمت را تغییر دهند. تعداد سفارش، شرایط تامین و زمان تحویل نیز در مبلغ پیشنهادی اثر می گذارند.
هنگام مقایسه دو پیشنهاد، بررسی کنید که هر دو برای کالای یکسان صادر شده باشند. ممکن است یکی مربوط به شیر کامل باشد و دیگری فقط بدنه، بوبین یا کیت تعمیر را شامل شود. هزینه ارسال، مالیات و اقلام جانبی نیز باید در پیش فاکتور مشخص شوند.
برای استعلام قیمت چه اطلاعاتی ارسال کنیم؟
برای استعلام قیمت ASCO ۳۵۳، این اطلاعات را آماده کنید:
- کد کامل شیر و عکس خوانای پلاک را ارسال کنید.
- ولتاژ، نوع جریان AC یا DC و فرکانس درج شده روی بوبین را اعلام کنید.
- سایز و نوع اتصال، فشار کاری و تعداد مورد نیاز را مشخص کنید.
- اعلام کنید که شیر کامل، بوبین، دیافراگم یا کیت تعمیر را می خواهید.
- زمان مورد نیاز تحویل و مقصد ارسال را مشخص کنید.
اگر کد محصول خوانا نیست، عکس بدنه، بوبین و محل اتصال را همراه ابعاد نصب ارسال کنید. در این حالت، تایید مدل ممکن است به بررسی اطلاعات تکمیلی نیاز داشته باشد.
شیر برقی ASCO سری ۳۵۳ چیست و در غبارگیر چه می کند؟
ASCO سری ۳۵۳، که در معرفی رسمی سازنده با نام ۸۳۵۳ نیز شناخته می شود، خانواده‌ای از شیرهای پالس برای سیستم های غبارگیر با پاک سازی جت معکوس است. وظیفه این شیرها، ایجاد جریان کوتاه و سریع هوا برای کمک به پاک سازی فیلتر است.
نقش شیر پالس در بگ فیلتر چیست؟
در غبارگیرهای مجهز به پاک سازی پالسی، هوای فشرده از مخزن به مسیر دمش هدایت می شود. شیر پالس با دریافت فرمان، مسیر عبور هوا را برای مدت کوتاهی باز می کند تا پالس به بخش پاک سازی فیلتر برسد.
کیفیت این پالس فقط به شیر وابسته نیست؛ مخزن، فشار موجود، لوله دمش و تنظیمات کنترل نیز باید با یکدیگر هماهنگ باشند. بنابراین، انتخاب شیر برقی بگ فیلتر ASCO باید در کنار بررسی همین اجزا انجام شود.
تفاوت نام سری با کد کامل محصول چیست؟
عدد ۳۵۳ خانواده محصول را مشخص می کند، اما کد کامل برای شناسایی پیکربندی لازم است. پیشوندها، حروف و پسوندها را هنگام سفارش حذف نکنید و مشخصات برق را جداگانه ثبت کنید.
شناخته شدن خانواده با نام ۸۳۵۳ نیز به معنای جایگزینی مستقیم همه کدها نیست. اگر کد پیشنهادی با شیر قبلی تفاوت دارد، باید سازگاری آن با مستندات فنی بررسی شود.
مشخصات فنی و مقایسه مدل های ASCO ۳۵۳
مشخصات شیر برقی ASCO ۳۵۳ باید برای هر کد جداگانه خوانده شود. جدول زیر دو نمونه مستند در منابع رسمی را مقایسه می کند و به معنای اعلام موجودی یا امکان تامین آن ها در تجهیز صنعت نیست.
| مشخصه | SC8353G052AC110/50 | SC8353J039AC240/60,220/50 |
|---|---|---|
| سایز و نوع اتصال | NPT، سایز ۳/۴ اینچ | NPT، سایز ۱½ اینچ |
| جنس بدنه | آلومینیوم | آلومینیوم |
| عملکرد | دو راهه، نرمال بسته | دو راهه، نرمال بسته |
| ضریب جریان Cv / Kv | ۲۰ / ۱۷٫۳۰ | ۵۳ / ۴۵٫۸۴ |
| فشار کاری هوای اعلام‌شده | ۵ تا ۱۲۵ PSI | ۵ تا ۱۲۵ PSI |
| مشخصات برق | ۱۱۰ ولت AC در ۵۰ هرتز | ۲۲۰ ولت AC در ۵۰ هرتز یا ۲۴۰ ولت AC در ۶۰ هرتز |
| شماره کیت تعمیر | 316563 | 322108 |
| شماره بوبین | 238212-032 | 238612-058 |
از جدول مشخصات چه نتیجه ای می گیریم؟
این دو نمونه، در اتصال، ظرفیت جریان و شماره قطعات یدکی تفاوت دارند. بنابراین، مشترک بودن نام سری یا حتی محدوده فشار، به تنهایی سازگاری آن ها را نشان نمی دهد.

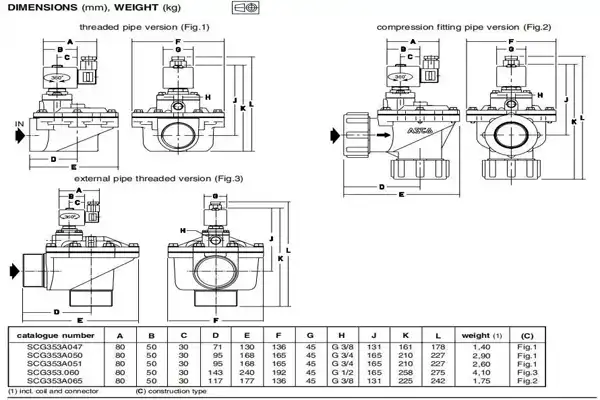

برای بررسی نهایی، نقشه ابعادی، محدوده دمای مجاز و مشخصات حفاظتی پیکربندی انتخابی را نیز بخوانید. اگر جنس دیافراگم یا یک تاییدیه در منبع همان کد مشخص نشده است، آن را از مدل دیگری به این محصول تعمیم ندهید.
کاتالوگ ASCO ۳۵۳ را چگونه بررسی کنیم؟
در کاتالوگ، ابتدا کد دقیق را پیدا کنید و سپس جدول مشخصات و نقشه نصب مرتبط را بخوانید. سایز اتصال، استاندارد رزوه، ظرفیت جریان، فشار، دما و شیوه کنترل را با نیاز دستگاه تطبیق دهید.
برای دریافت دیتاشیت شیر پالس آسکو، صفحه رسمی سری ۳۵۳ نقطه شروع مناسبی است. برای سفارش قطعی، اطلاعات همان کد کامل را مبنا قرار دهید.
چگونه مدل مناسب ASCO ۳۵۳ را انتخاب کنیم؟
انتخاب برای تعویض یک شیر موجود با انتخاب برای طراحی غبارگیر جدید تفاوت دارد. در تعویض، باید سازگاری با تجهیزات نصب شده بررسی شود؛ در طراحی جدید، باید نیاز پاک سازی و ظرفیت سیستم هوا مشخص شود.

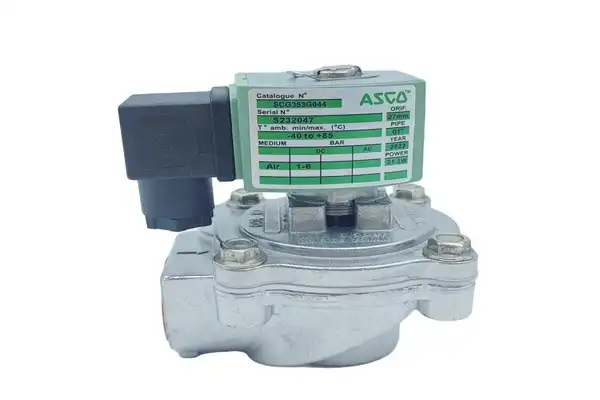

برای تعویض شیر موجود، از پلاک شروع کنید
کد شیر، مشخصات بوبین و نوع اتصال را ثبت کنید و از محل نصب عکس بگیرید. سپس ابعاد، آرایش ورودی و خروجی و فضای لازم برای نصب و سرویس را بررسی کنید.
برای مثال، اگر شیر قبلی ۱½ اینچ است، خرید هر شیر پالس ۱½ اینچ الزاما مشکل را حل نمی کند. استاندارد اتصال، ظرفیت جریان، مشخصات برق و ابعاد نیز باید سازگار باشند. هر مدل جایگزین باید با مقایسه فنی تایید شود.
برای غبارگیر جدید، اطلاعات سیستم را آماده کنید
پیش از انتخاب و خرید شیر برقی آسکو برای غبارگیر جدید، حجم مخزن، فشار در زمان کار، آرایش لوله های دمش، مشخصات فیلترها و برنامه پالس دهی را مشخص کنید.
تعداد کیسه ها به تنهایی برای تعیین مدل کافی نیست. ظرفیت شیر باید با نیاز پاک سازی و امکان تامین هوای فشرده هماهنگ باشد. اگر هنوز این اطلاعات مشخص نشده اند، ابتدا آن ها را با طراح غبارگیر تکمیل کنید.
سایز اتصال و ظرفیت جریان را با هم بررسی کنید
سایز اسمی، اندازه اتصال را نشان می دهد، اما ظرفیت عبور هوا را به تنهایی مشخص نمی کند. برای مقایسه شیرها، Cv یا Kv را از دیتاشیت بخوانید و واحد یکسانی را مبنا قرار دهید.
در غبارگیری که پاک سازی ضعیفی دارد، پیش از انتخاب شیر بزرگ تر، وضعیت فشار و تامین هوا را بررسی کنید. افزایش سایز شیر بدون بررسی مخزن، لوله ها و کنترل، نتیجه مشخصی را تضمین نمی کند.
فشار کاری و مشخصات بوبین را تطبیق دهید
حداقل و حداکثر فشار مجاز را برای کد انتخابی بررسی کنید. فشار باید در محل شیر و هنگام اجرای پالس نیز با نیاز سیستم هماهنگ باشد.
در بخش برق، تنها عدد ولتاژ را مقایسه نکنید. بوبین ۲۴ ولت AC و بوبین ۲۴ ولت DC مشخصات یکسانی ندارند و نباید صرفا به دلیل برابر بودن ولتاژ، جای یکدیگر استفاده شوند. فرکانس و نیاز الکتریکی بوبین را نیز با خروجی کنترلر تطبیق دهید.
شیوه اتصال و کنترل را مشخص کنید
همه گزینه های خانواده ۳۵۳ آرایش یکسانی ندارند و برخی پیکربندی ها با کنترل پایلوت از راه دور کار می کنند. ASCO سری ۱۱۰ نیز برای کنترل از راه دور شیرهای پالس سری ۳۵۳ معرفی شده است.
در نتیجه، پیش از سفارش مشخص کنید که پایلوت روی شیر قرار دارد یا به مجموعه کنترل جداگانه متصل می شود. در مورد اتصال نیز مشخصات مدل را بررسی کنید؛ گزینه Quick Mount در این خانواده معرفی شده است، اما وجود آن را برای همه کدها فرض نکنید.
پیش از خرید، سازگاری و مدارک کالا را بررسی کنید
برای خرید شیر برقی ASCO ۳۵۳، کد روی کالا، مدارک فنی و شرح پیش فاکتور باید با یکدیگر تطابق داشته باشند. این تطبیق کمک می کند اختلاف مدل یا اقلام همراه پیش از تحویل روشن شود.
پلاک و مدارک را چگونه تطبیق دهیم؟
عکس خوانای پلاک شیر و بوبین را دریافت کنید و کدها را با پیش فاکتور مقایسه کنید. مشخصات اتصال، فشار و برق نیز باید با مدارک همان محصول هماهنگ باشند.
نوشته «ASCO Type» به تنهایی مدرک سازنده بودن ASCO نیست. همچنین، ظاهر مشابه یا کشور اعلام شده برای ساخت، به تنهایی اصالت را اثبات نمی کند. برای بررسی، مدارک تامین و قابلیت پیگیری کالا را از فروشنده بخواهید.
چه مواردی در پیش فاکتور مشخص شوند؟
کد کامل، تعداد، وضعیت کالا، اقلام همراه و زمان تحویل باید در پیش فاکتور مشخص شوند. شرایط ضمانت و مسئولیت بررسی سازگاری نیز باید پیش از سفارش روشن شوند.
اگر گزینه جایگزین پیشنهاد شده است، تفاوت آن با کد درخواستی باید اعلام شود. عبارت «معادل» بدون مشخص کردن مبنای تطبیق، اطلاعات کافی برای خرید صنعتی فراهم نمی کند.

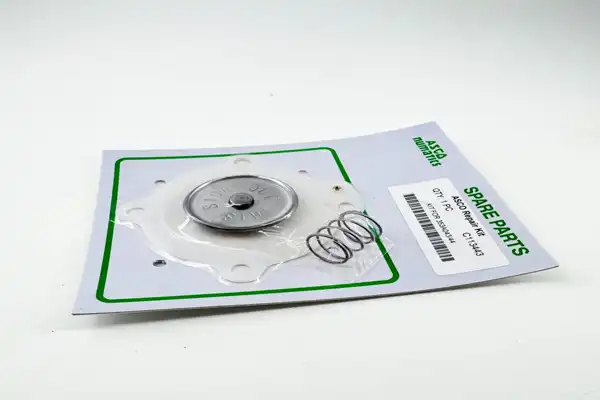

دیافراگم، بوبین و کیت تعمیر ASCO ۳۵۳
اگر ایراد به یک قطعه محدود باشد، پس از بررسی فنی ممکن است تعویض همان قطعه کافی باشد. برای سفارش دیافراگم ASCO ۳۵۳ یا بوبین، کد کامل شیر و شماره قطعه سازگار را مبنا قرار دهید.
دیافراگم و کیت تعمیر را بر چه اساسی سفارش دهیم؟
کیت تعمیر را از روی جدول قطعات مدل انتخاب کنید. یکسان بودن سایز اتصال یا شباهت دیافراگم ها، سازگاری قطعه را تایید نمی کند.
برای نمونه، دو مدل جدول بالا شماره کیت متفاوتی دارند. هنگام سفارش، شماره کیت را همراه کد شیر اعلام کنید و محتویات بسته را بررسی کنید. اجزای هر کیت باید از فهرست همان محصول مشخص شوند.
برای تعویض بوبین چه اطلاعاتی لازم است؟
شماره بوبین، ولتاژ، AC یا DC بودن، فرکانس و نوع اتصال برق را ثبت کنید. نصب شدن بوبین روی مجموعه، به تنهایی عملکرد صحیح آن را تایید نمی کند. اگر پلاک بوبین آسیب دیده است، از کد شیر، مدارک قبلی و اطلاعات مدار کنترل کمک بگیرید. برای انتخاب قطعه، مشخصات نامعلوم را حدس نزنید و تطبیق را با مرجع فنی انجام دهید.
نکات نصب و بررسی عملکرد شیر پالس
نصب شیر باید مطابق دستورالعمل همان مدل انجام شود. جهت جریان، محدودیت فشار و دما و روش اتصال را پیش از راه اندازی بررسی کنید و از وارد شدن ذرات به مسیر شیر جلوگیری کنید.
هنگام نصب به چه مواردی توجه کنیم؟
جهت ورودی و خروجی درج شده روی بدنه را رعایت کنید. اتصالات را بیش از حد سفت نکنید و اجازه ندهید لوله ها به بدنه نیرو یا تنش وارد کنند. از بدنه شیر و بوبین نیز به عنوان اهرم استفاده نکنید.
اگر برای اتصال رزوه ای از مواد آب بندی استفاده می کنید، مانع ورود ذرات آن ها به داخل شیر شوید. ابزار، گشتاور و متعلقات نصب را مطابق دستور مدل انتخاب کنید.
اگر شیر پالس درست کار نکرد، از کجا شروع کنیم؟
بررسی را از فرمان کنترل، برق یا پایلوت و فشار ورودی شروع کنید. سپس مسیر هوا، نشتی و وضعیت قطعات داخلی را مطابق دستور سرویس بررسی کنید. شنیدن صدای عملکرد، به تنهایی حجم مناسب پالس را تایید نمی کند. پیش از باز کردن شیر، برق و هوای فشرده را مطابق روش ایمن سرویس دستگاه قطع کنید. پس از تعمیر نیز عملکرد و نشتی را بررسی کنید.
استعلام قیمت و انتخاب مدل از تجهیز صنعت
برای استعلام خرید شیر برقی آسکو سری ۳۵۳ از تجهیز صنعت، کد کامل یا عکس پلاک را همراه مشخصات برق، اتصال، تعداد و زمان مورد نیاز تحویل ارسال کنید. اگر برای غبارگیر جدید انتخاب می کنید، اطلاعات مخزن، فشار کاری و سیستم کنترل را نیز ضمیمه کنید.
در درخواست خود مشخص کنید که قیمت شیر کامل، قطعه یدکی یا پیشنهاد جایگزین را می خواهید. پیش از ثبت سفارش، کد پیشنهادی، اقلام همراه، شرایط تامین و سازگاری فنی را بررسی کنید.
سوالات متداول
آیا همه شیرهای سری ۳۵۳ مشخصات یکسانی دارند؟
خیر، مدل ها می توانند در اتصال، ظرفیت جریان، برق، کنترل و قطعات یدکی تفاوت داشته باشند. مشخصات را از دیتاشیت کد کامل استخراج کنید و ویژگی یک نمونه را به کل خانواده تعمیم ندهید.
آیا شیر هم سایز را می توان جایگزین مدل قبلی کرد؟
هم‌سایز بودن کافی نیست. استاندارد اتصال، ابعاد، فشار، ظرفیت جریان و مشخصات کنترل نیز باید بررسی شوند. اگر کد محصول تغییر کرده است، جایگزینی را با تطبیق مستندات تایید کنید.
آیا قیمت ASCO ۳۵۳ بدون کد کامل قابل اعلام است؟
ممکن است مبلغی برای یک گزینه مشخص پیشنهاد شود، اما قیمت قطعی سفارش باید به مدل و اقلام معلوم مربوط باشد. برای مقایسه دقیق، کد کامل و محتویات پیشنهاد فروش را دریافت کنید.
آیا بوبین ۲۲۰ و ۲۳۰ ولت قابل جایگزینی هستند؟
از روی عدد ولتاژ به تنهایی نمی توان پاسخ قطعی داد. محدوده مجاز، فرکانس و شماره بوبین باید بررسی شوند. اگر سازنده این سازگاری را برای قطعه مورد نظر تایید نکرده است، آن را فرض نکنید.
برای انتخاب مدل با پلاک ناخوانا چه کنیم؟
از بدنه، بوبین، اتصالات و محل نصب عکس بگیرید و ابعاد و فشار کاری را اعلام کنید. این اطلاعات به بررسی اولیه کمک می کنند، اما ممکن است برای تایید مدل به مدارک یا اندازه گیری های بیشتری نیاز باشد.
آیا قطعات یدکی همه مدل های ۳۵۳ مشترکند؟
خیر، قطعات را باید بر اساس کد شیر و شماره کیت یا بوبین انتخاب کنید. اشتراک نام سری، سازگاری دیافراگم و سایر قطعات را تضمین نمی کند.
