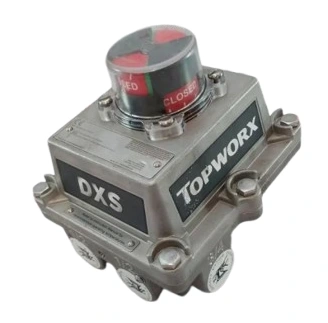

از آنجا که در سیستمهای اتوماسیون صنعتی، سیستم کنترل علاوه بر ارسال فرمان، باید وضعیت واقعی شیر را نیز تشخیص دهد، از لیمیت سوئیچ باکس TopWorx DXS استفاده میشود که برای نظارت بر موقعیت شیرهای اتوماتیک و کنترل گسسته آنها طراحی شده است. DXS در واقع یک کنترلر شیر گسسته (Discrete Valve Controller) است که سنسورهای موقعیت، شیر پایلوت و قابلیتهای ارتباطی را در یک محفظهی مقاوم و مناسب برای محیطهای صنعتی و مناطق مستعد انفجار جای داده است.
DXS برند تاپورکس (TopWorx) از زیرمجموعههای امرسون (Emerson) تولید میشود و یکی از ویژگیهای اصلی آن، استفاده از محفظه از جنس فولاد ضدزنگ ۳۱۶ است. ساختاری که در کنار فناوری سنجش موقعیت GO Switch و طیف گستردهای از گزینههای سنسوری و ارتباطی، باعث شده تا دیایکساس برای کاربردهایی مانند نفت و گاز، پتروشیمی، پالایشگاهها، صنایع شیمیایی و دیگر فرآیندهای صنعتی که پایش مطمئن وضعیت شیر اهمیت دارد، کاربردی باشد.
وظیفه لیمیت سوئیچ باکس TopWorx DXS
TopWorx DXS را میتوان یک Valve Position Monitor یا کنترلگر موقعیت شیر دانست که روی مجموعهی شیر و اکچویتور نصب میشود. وظیفهی اصلی آن تشخیص وضعیتهایی مانند باز و بسته بودن شیر و انتقال این اطلاعات به سیستم کنترل است. بسته به پیکربندی انتخاب شده، DXS میتواند شبکه ارتباطی، شیر پایلوت، سنسورهای موقعیت و تجهیزات لازم برای فرماندهی به یک شیر پنوماتیکی را نیز در خود جای دهد.
برخلاف یک لیمیت سوئیچ معمولی که صرفاً یک یا چند کنتاکت را در اثر حرکت مکانیکی تغییر میدهد، DXS یک مجموعهی یکپارچه برای تشخیص موقعیت، کنترل گسسته و ارتباط با سیستم اتوماسیون است.

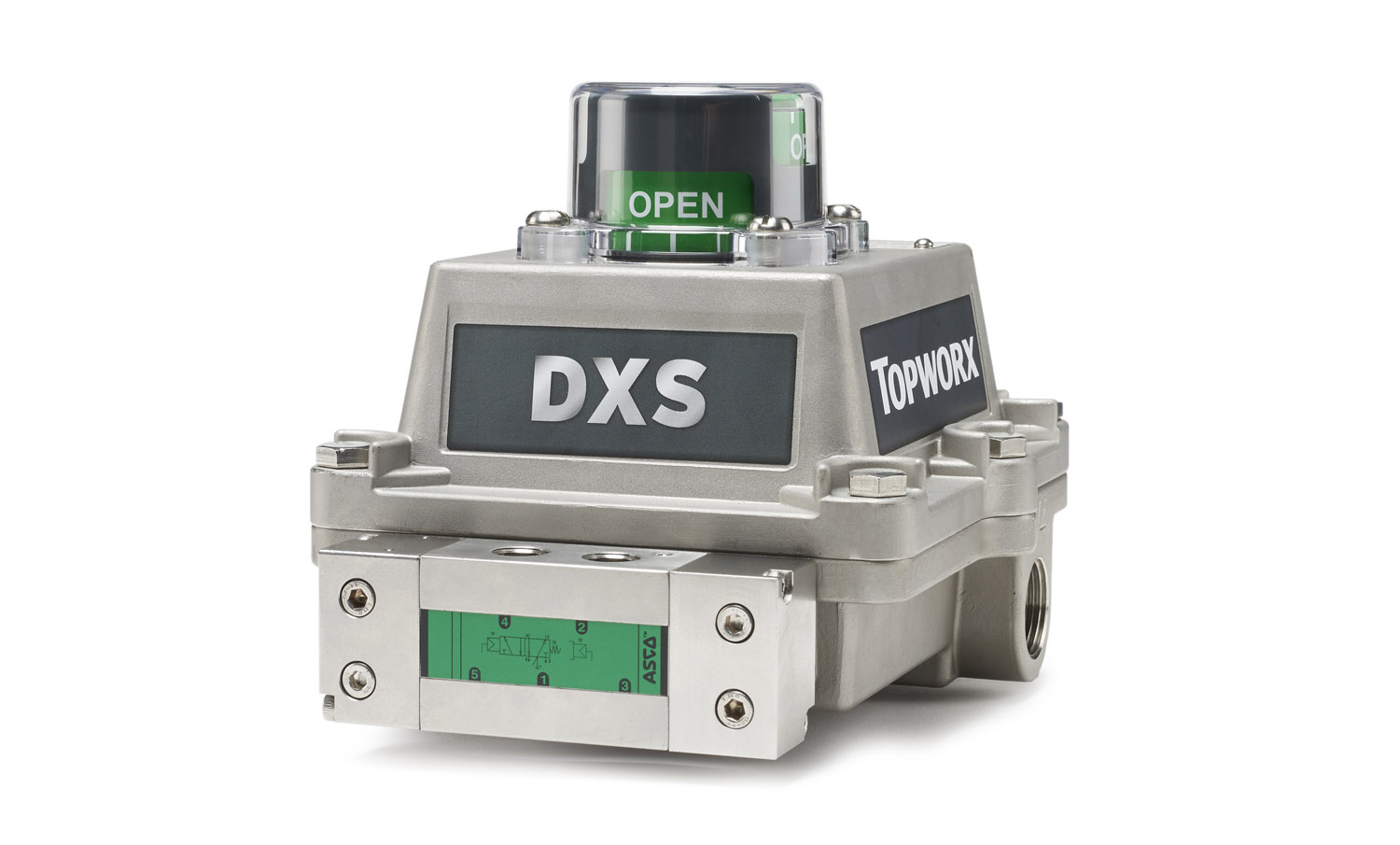

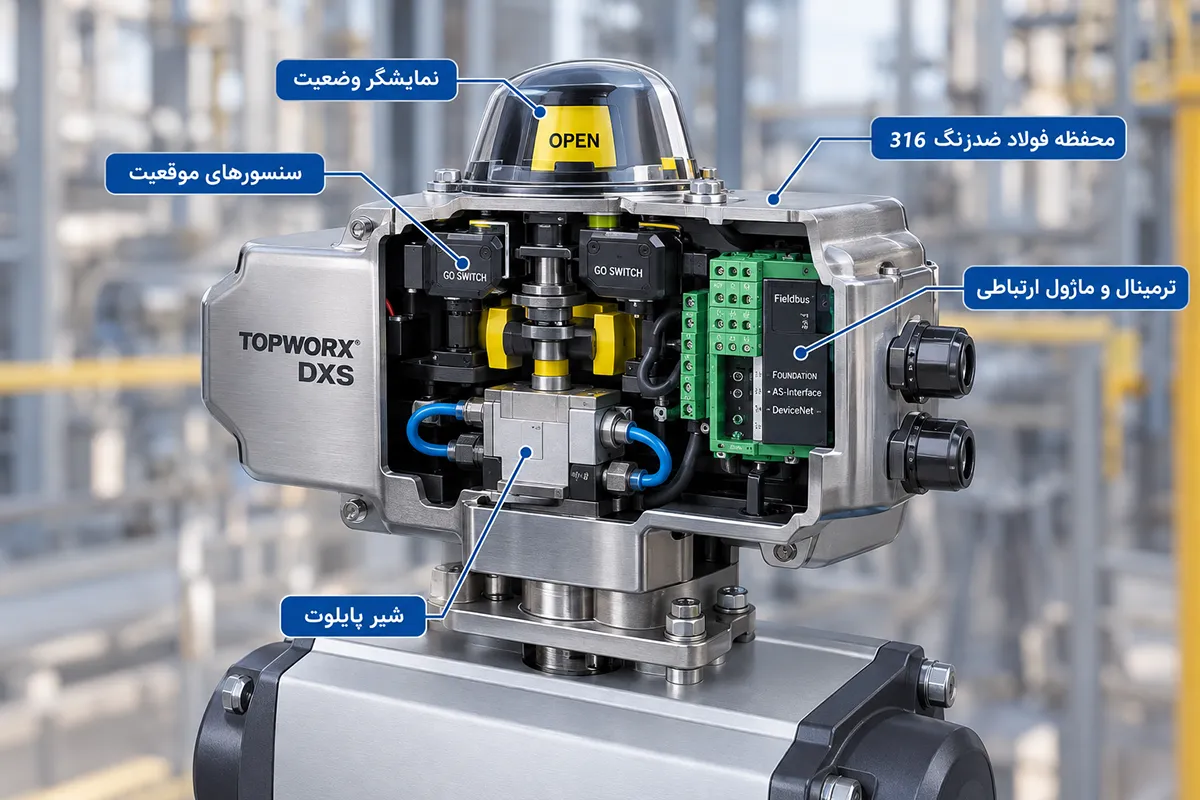

ساختار و اجزای TopWorx DXS
ساختار لیمیت سوئیچ TopWorx DXS به گونهای طراحی شده است که تجهیزات مورد نیاز برای پایش و کنترل یک شیر اتوماتیک تا حد امکان در یک مجموعه متمرکز شوند. مهمترین اجزای آن عبارتاند از:
محفظه فولاد ضدزنگ ۳۱۶
بدنه DXS از فولاد ضدزنگ ۳۱۶ ساخته میشود. این متریال نسبت به بسیاری از مواد متداول، در برابر خوردگی مقاومت بالاتری دارد و برای محیطهای صنعتی سخت، بهویژه محیطهایی که رطوبت یا عوامل خورنده وجود دارد، مناسب است. ساختار سنگین و مقاوم D-Series نیز برای استفاده در شرایط صنعتی دشوار طراحی شده است.
سنسورهای موقعیت
یکی از مشخصههای مهم خانوادهی D-Series استفاده از فناوری GO Switch است. GO Switchهای TopWorx از نوع سنسورهای بدون اهرم هستند و طراحی آببندی شدهی آنها برای کار در شرایطی مانند رطوبت، آلودگی، خوردگی، دمای بالا یا پایین و محیطهای مستعد انفجار در نظر گرفته شده است.
در ساختار DXS، حرکت شیر یا اکچویتور توسط مکانیزم داخلی و بادامکها به وضعیت سنسورها منتقل میشود. طراحی بادامک، امکان تنظیم موقعیت عملکرد سنسورها را فراهم میکند و باعث کاهش Deadband و Hysteresis و در نتیجه تشخیص دقیقتر موقعیت میشود.
شیر پایلوت
در برخی پیکربندیهای DXS، شیر پایلوت نیز داخل مجموعه قرار میگیرد. این شیر برای فرماندهی به شیر پنوماتیکی متصل به مجموعه استفاده میشود. بنابراین DXS میتواند علاوه بر گزارش وضعیت، بخشی از زنجیره فرماندهی به اکچویتور پنوماتیکی را نیز تشکیل دهد.
ترمینال و ماژول ارتباطی
بسته به مدل DXS میتواند با انواع مختلف تجهیزات ارتباطی و سنسوری عرضه شود. در میان گزینههای خانواده D-Series میتوان به FOUNDATION Fieldbus و AS-Interface و DeviceNet اشاره کرد. همچنین پیکربندیهایی با سنسورهای NAMUR، سوئیچهای مکانیکی، GO Switch و گزینههای انتقال موقعیت ۴–۲۰ mA یا HART در مستندات و کدگذاری محصولات دیده میشود.
نحوه عملکرد لیمیت سوئیچ باکس DXS

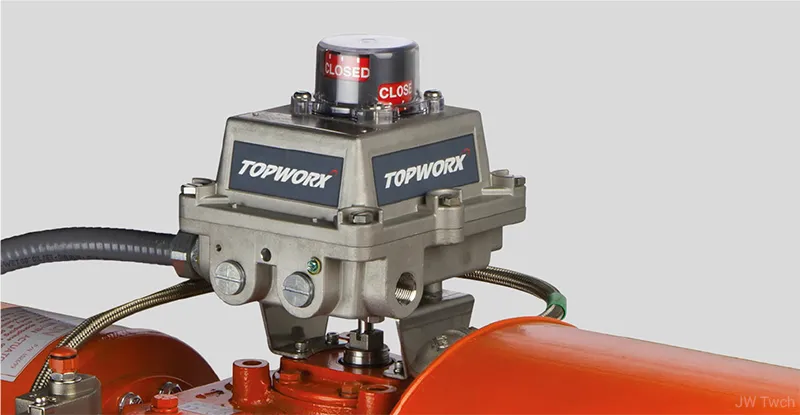

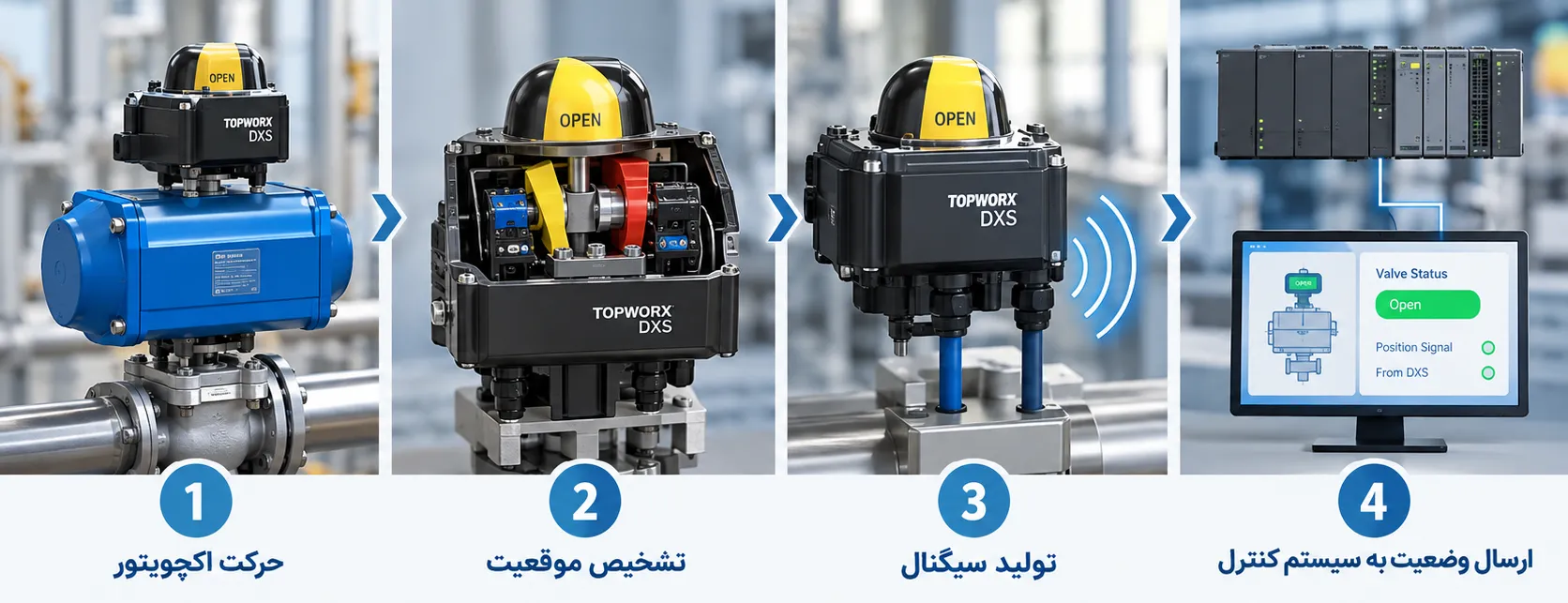

لیمیت سوئیچ باکس DXS با دریافت حرکت اکچویتور، موقعیت شیر را از طریق مکانیزم داخلی و سنسورهای موقعیت تشخیص میدهد و وضعیت آن را به سیستم کنترل منتقل میکند. این فرآیند از حرکت شیر تا تولید و ارسال سیگنال موقعیت انجام میشود. بهطور کلی این عملکرد را میتوان در چند مرحله توضیح داد:
۱. حرکت اکچویتور
با دریافت فرمان از سیستم کنترل، اکچویتور پنوماتیکی متصل به شیر حرکت میکند. این حرکت میتواند باعث چرخش یا جابهجایی عضو متصل به محور DXS شود.
۲. تشخیص موقعیت
حرکت محور باعث تغییر وضعیت بادامکهای داخلی میشود. این بادامکها سنسورهای موقعیت را در نقاط تعیینشده فعال یا غیرفعال میکنند. برای مثال میتوان سنسورها را برای تشخیص موقعیت کاملاً باز و کاملاً بسته تنظیم کرد.
۳. تولید سیگنال
پس از رسیدن شیر به موقعیت مورد نظر، سنسور مربوطه وضعیت را به مدار داخلی منتقل میکند. نوع سیگنال به پیکربندی DXS بستگی دارد که برای نمونه ممکن است از سوئیچ مکانیکی، GO Switch یا سنسور NAMUR استفاده شود.
۴. ارسال وضعیت به سیستم کنترل
سیگنال موقعیت میتواند مستقیماً به ورودی PLC یا DCS منتقل شود یا در مدلهای دارای شبکه و ماژول مناسب، از طریق پروتکل ارتباطی مربوطه در اختیار سیستم کنترل قرار گیرد.
بدین ترتیب اپراتور یا سیستم کنترل میتواند بررسی کند که آیا شیر واقعاً به موقعیت مورد نظر که فرمان داده شده، رسیده است یا خیر.
سنسورهای قابل استفاده در DXS
یکی از نکات مهم در انتخاب DXS، تنوع پیکربندی سنسورهاست. این تجهیز میتواند با گزینههای مختلفی مانند موارد زیر پیکربندی شود:
| نوع سنسور یا سوئیچ | کاربرد کلی |
|---|---|
| GO Switch | تشخیص موقعیت با سنسورهای بدون اهرم و مقاوم |
| سوئیچ مکانیکی SPDT | ارسال سیگنال وضعیت باز/بسته |
| سوئیچ NAMUR | کاربردهای سازگار با مدارهای NAMUR |
| سنسورهای القایی | تشخیص موقعیت بدون تماس مکانیکی |
| Reed Switch | تشخیص موقعیت با ساختار کنتاکتی مناسب |
| سنسور با خروجی ۴–۲۰ mA | انتقال پیوسته موقعیت |
| HART | انتقال اطلاعات و پیکربندی دیجیتال همراه سیگنال آنالوگ |

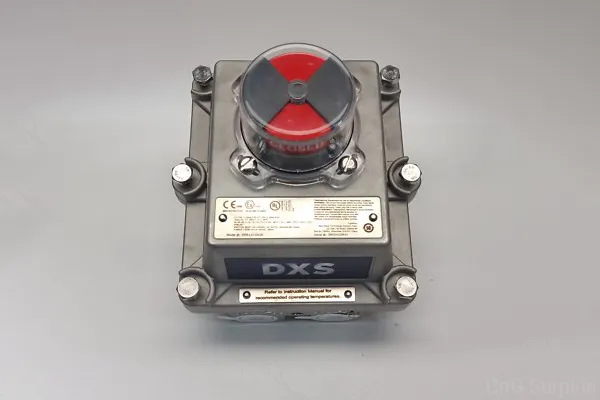

ویژگیهای مهم TopWorx DXS
TopWorx DXS برای استفاده در محیطهای صنعتی سخت طراحی شده و مزایای مکانیکی، سنسوری و ارتباطی قابل توجهی را فراهم میکند. مهمترین این ویژگیها شامل موارد زیر است:
محفظه مقاوم در برابر شرایط صنعتی
استفاده از فولاد ضد زنگ ۳۱۶، ساختار Heavy-Duty و طراحی مناسب برای محیطهای سخت، DXS را برای کاربردهایی که تجهیزات در معرض رطوبت، آلودگی و مواد خورنده قرار دارند، مناسب میسازد.
مناسب برای مناطق خطرناک
یکی از مهمترین ویژگیهای DXS، تنوع گواهیهای مربوط به مناطق خطرناک است. خانوادهی D-Series در پیکربندیهای مختلف دارای تأییدیههایی مانند IECEx و ATEX و UL است و مدارک دیگری برای بازارهایی مانند چین، کره جنوبی، هند و برخی مناطق دیگر نیز در دسترس است.
با این حال، نباید همهی پیکربندیهای DXS را دارای یک سطح حفاظت یا یک نوع گواهی یکسان دانست. نوع حفاظت، گروه گازی، کلاس دمایی و سایر مشخصات به ترکیب دقیق محصول و اجزای داخلی آن وابسته است.
فناوری GO Switch
GO Switchهای TopWorx بهصورت Hermetically Sealed طراحی شدهاند. این ساختار، سنسور را از بسیاری از اثرات محیطی جدا میکند و برای شرایطی که سنسورهای معمولی ممکن است در معرض آلودگی یا رطوبت قرار بگیرند، مزیت دارد.
تنظیم آسان موقعیت سنسورها
بادامکهای داخلی برای تنظیم نقاط عملکرد سنسورها طراحی شدهاند. این ویژگی، هنگام نصب و راهاندازی اهمیت زیادی دارد، زیرا موقعیت عملکرد سوئیچ باید با موقعیت واقعی شیر هماهنگ شود.
یکپارچهسازی چند عملکرد
در یک مجموعهی DXS میتوان سنسورهای موقعیت، شیر پایلوت و گزینههای ارتباطی را در یک محفظه جمع کرد. این یکپارچگی میتواند سیمکشی و نصب تجهیزات جانبی روی مجموعهی شیر را سادهتر کند.
گواهیها و حفاظت در برابر انفجار
DXS برای استفاده در محیطهایی طراحی شده است که احتمال وجود گازها یا گردوغبار قابل اشتعال وجود دارد. اسناد رسمی Emerson و گواهیهای محصول، نسخههای مختلفی از حفاظتهایی مانند Flameproof/Explosionproof و Intrinsic Safety را پوشش میدهند.
برای نمونه، یکی از گواهیهای مربوط به DXS/DXP، پیکربندیهای دارای حفاظت Ex ia را پوشش میدهد. همچنین گواهیهای جداگانهای برای Ex d و Ex db و Ex ib و سایر روشهای حفاظتی وجود دارد.
کاربردهای TopWorx DXS
DXS معمولاً در موقعیتهایی استفاده میشود که یک شیر اتوماتیک باید از نظر وضعیت باز و بسته بودن، پیوسته و بهصورت مطمئن پایش شود. مهمترین حوزههای کاربرد آن عبارتاند از:
نفت و گاز
در واحدهای فرآوری، خطوط انتقال، پایانهها و تجهیزات مرتبط با نفت و گاز، تعداد زیادی شیر On/Off وجود دارد که وضعیت آنها باید به سیستم کنترل گزارش شود. محیط این صنایع نیز در بسیاری از موارد نیازمند تجهیزات دارای تأییدیه مناطق خطرناک است.
پالایشگاه و پتروشیمی
در واحدهای فرآیندی پالایشگاهها و مجتمعهای پتروشیمی، پایش وضعیت شیرهای اتوماتیک برای توالی عملیات، ایمنی و کنترل فرآیند اهمیت دارد. مقاومت خوردگی استنلس استیل نیز در این محیطها اهمیت ویژهای دارد.
صنایع شیمیایی
وجود مواد خورنده و محیطهای سخت در بسیاری از واحدهای شیمیایی، استفاده از تجهیزات مقاوم را ضروری میکند. DXS با محفظه استنلس استیل و گزینههای مختلف سنسوری میتواند در چنین کاربردهایی مورد استفاده قرار گیرد.
نیروگاهها و تأسیسات فرآیندی
در نیروگاهها و دیگر تأسیسات بزرگ، تعداد زیادی شیر اتوماتیک برای کنترل جریان سیالات استفاده میشود. DXS میتواند وضعیت این شیرها را به سیستم کنترل منتقل کند و در مدلهای مناسب، در مدار فرمان پنوماتیکی نیز قرار گیرد.
صنایع آب و فاضلاب
در سیستمهای بزرگ انتقال و تصفیه آب نیز پایش وضعیت شیرهای موتوری یا پنوماتیکی اهمیت دارد و مدل DXS کاربرد گستردهای پیدا کرده است. هرچند انتخاب مدل نهایی با توجه به محیط، خوردگی، نوع اکچویتور و نیازهای ارتباطی انجام میشود.
تفاوت DXS با لیمیت سوئیچ معمولی
یک لیمیت سوئیچ معمولی عمدتاً برای تشخیص رسیدن یک مکانیزم به موقعیت مشخص به کار میرود اما DXS یک مجموعهی کاملتر برای اتوماسیون شیر است.
در DXS علاوه بر سنجش موقعیت، امکان استفاده از شیر پایلوت، سنسورهای متنوع، ماژولهای ارتباطی و تجهیزات انتقال موقعیت وجود دارد. همچنین محفظه و ساختار آن برای استفاده در محیطهای صنعتی سخت و مناطق خطرناک طراحی شده است.
بنابراین اگر هدف فقط تشخیص یک حرکت مکانیکی ساده باشد، یک لیمیت سوئیچ معمولی ممکن است کافی باشد، اما در یک مجموعه شیر پنوماتیکی صنعتی که هم فرمان، هم بازخورد موقعیت و هم حفاظت محیطی اهمیت دارد، ساختار یکپارچهی DXS کاربرد متفاوتی پیدا میکند.
راهنمای انتخاب و خرید TopWorx DXS
انتخاب لیمیت سوئیچ باکس TopWorx DXS به نوع شیر و اکچویتور، شرایط محیط نصب و نیازهای سیستم کنترل بستگی دارد. پیش از سفارش، بررسی مشخصات زیر به انتخاب پیکربندی مناسب و سازگاری صحیح تجهیز با مجموعه شیر کمک میکند.
- نوع شیر و اکچویتور: ابتدا باید مشخص شود DXS قرار است روی چه نوع شیر و اکچویتوری نصب شود.
- تعداد نقاط موقعیت: معمولاً تشخیص وضعیت باز و بسته مهمترین کاربرد است، اما برخی کاربردها سنجشهای بیشتری نیاز دارند.
- نوع سنسور: GO Switch، سنسور القایی، NAMUR، سوئیچ مکانیکی یا سایر گزینهها باید بر اساس سیستم کنترل انتخاب شوند.
- نوع سیگنال: نوع ورودی PLC/DCS و نیاز به ۴–۲۰ mA، HART یا شبکه صنعتی باید بررسی شود.
- شیر پایلوت: اگر DXS باید فرمان پنوماتیکی را نیز مدیریت کند، نوع و مشخصات Pilot Valve باید در سفارش لحاظ شود.
- منطقه خطرناک: Zone و نوع حفاظت مورد نیاز باید با گواهی محصول مطابقت داشته باشد.
- جنس محفظه: برای DXS، محفظه استنلس استیل ۳۱۶ یکی از ویژگیهای اصلی محصول است.
- نوع اتصال و نصب: سازگاری مکانیکی DXS با اکچویتور و کیت نصب باید پیش از سفارش بررسی شود.
- شرایط محیطی: دمای محیط، رطوبت، خوردگی و احتمال وجود گاز یا گردوغبار قابل اشتعال باید در انتخاب لحاظ شوند.
- کد کامل محصول: مهمترین مرحله، تطبیق پارت نامبر (Part Number) کامل است. زیرا حروف و اعداد موجود در کد طبق دیتاشیت میتوانند نوع سنسور، ارتباط، جنس آببندی و سایر گزینههای داخلی را مشخص کنند.
خرید لیمیت سوئیچ باکس TopWorx DXS
لیمیت سوئیچ باکس TopWorx DXS یک لیمیت سوئیچ باکس پیشرفته و در عین حال یک کنترلر گسستهی شیر است که برای پایش موقعیت و در پیکربندیهای مناسب، کنترل شیرهای اتوماتیک طراحی شده است. محفظهی فولاد ضدزنگ ۳۱۶، فناوری سنجش GO Switch، امکان استفاده از انواع سنسورهای موقعیت، گزینههای ارتباطی و مجموعه گستردهای از تأییدیههای مناطق خطرناک، این محصول را به گزینهای پرکاربرد در صنایع مختلف تبدیل کرده است.
این محصول در ترکیبهای مختلف عرضه میشود و نوع سنسور، خروجی، ارتباط، تجهیزات داخلی و تأییدیه قابل استفاده باید بر اساس کد کامل مدل و شرایط پروژه بررسی شود. برای جایگزینی یک لیمیت سوئیچ باکس یا انتخاب DXS برای یک شیر جدید، تطبیق همزمان مشخصات مکانیکی، الکتریکی، پنوماتیکی و الزامات مناطق خطرناک ضروری است. به همین دلیل کارشناسان تجهیز صنعت از مرحلهی تصمیمگیری و انتخاب تا نصب، راهاندازی و بهرهبرداری همراه شما در پروژههای صنعتی هستند.
