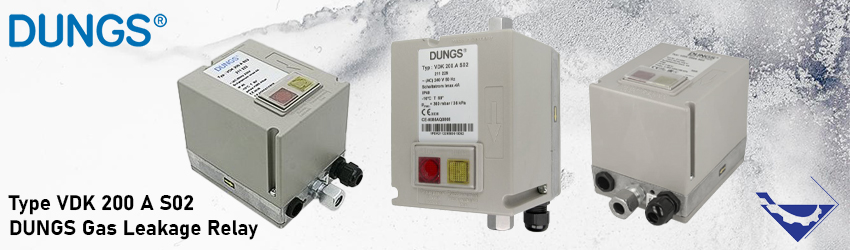

رله نشت یاب گاز دانگز VDK200AS02

توضیحات

رله نشت یاب گاز دانگز VDK200AS02 وظیفه بررسی وضعیت نشتی گاز در شیر برقی را برعهده دارد. تا چنانچه به هر دلیلی شیرهای برقی دچار نشتی شدند برای جلو گیری از بروز خطرات احتمالی خطا به سیستم اعلام شود و مشعل خاموش گردد.

رله نشت یاب VDK200 دانگز برای بستن شیر هنگامی که گاز مشعل یا کاربرد های دیگر گاز نشتی بدهد کاربرد دارد. بدین صورت که در صورت تشخیص گاز، شیر متصل به مشعل به صورت اتوماتیک بسته می شود و از روشن شدن مشعل جلو گیری می کند.

رله نشت یاب گاز دانگز VDK200AS02

در یک مشعل اصلی ترین بخش, بخش کنترل کننده عملکرد مشعل می باشد که معمولا به آن رله می گویند .وظیفه رله مشعل کنترل ایمنی عملکرد مشعل و کارکرد صحیح آن و همچنین اعلام خرابی و وضعیت عملکرد مشعل می باشد.

بدین صورت که توانایی کنترل و نظارت بر مشعل های مرحله ای یا مدولیت و مشعل های پیلوت دار و همچنین هماهنگ کردن مراحل مختلف نظیر پیش تهویه و جرقه و فواصل زمانی مطمئن تا ایجاد شعله اصلی و در صورت بروز هرگونه اشکال در ایجاد شعله مثل نزدن جرقه و خاموش و یا ناقص شدن شعله سیستم را از مدار خارج و انتظار لازم را می دهد.

لازم به ذکر است در زمان تست خط توسط نشت یاب، مشعل خاموش میباشد در طول زمان تست مشعل استارت نمی کند. در صورتی که تست نشتی با موفقیت انجام شود، مشعل مجاز به استارت مجدد خواهد شد.

در تطبيق يك مشعل و يک سيستم كنترل با يك ديگ بايد سه عامل مد نظر قرار گيرد:

  • ماكزيمم حرارت مورد نياز
  • ثابت يا متغير بودن بار حرارتي مورد نياز
  • نوع سوخت
  • رله

در يك مشعل اصلي ترين بخش بخش كنترل كننده عملكرد مشعل مي باشد كه معمولا به آن رله مي گويند .وظيفه رله مشعل كنترل ايمني عملكرد مشعل و كاركرد صحيح آن و همچنين اعلام خرابي و وضعيت عملكرد مشعل مي باشد. رله ها و سيستم هاي كنترل كننده مشعل ها انواع مختلفي دارند.



عملکرد نشت یاب گاز در شیربرقی

این سیستم شامل یک یا دو سوئیچ فشار و یک کنترلر میبلشد که وظیفه آنها برق دار کردن به موقع شیرها ی برقی تک ضرب و تدریجی و دریافت فرمان از پرشر سویئچ میباشد. سوئیچ فشار بین شیر های تک ضرب و تدریجی نصب و مدار برق سویئچ و شیر ها به کنترلر می شود.



در شیر برقی های تک ضرب:

کنترلر ابتدا شیر تدریجی را به مدت 3 ثانیه برق دار میکند و مسیر گاز را می گشاید تا گاز ما بین دو شیر خالی بشود و فشار بین شیر تک ضرب و شیر تدریجی یا همان محدوده تست برابر فشار اتمسفر گردد سپس شیر بسته می شود و سویئچ فشار به مدت 25 ثانیه محدوده تست را مانیتور می کند.

حال چنانچه شیر تک ضرب نشتی داشته باشد فشار در محدوده تست افزایش می یابد و دستگاه پیام خطا می دهد.



در شیر برقی های تدریجی:

در این حالت برخلاف حالت قبل، کنترلر ابتدا شیر تک ضرب را به مدت 3 ثانیه برق دار میکند. و مسیر را باز میکند تا فشار بین شیر تک ضرب و شیر تدریجی همان محدوده تست برابر فشار خط گاز گردد. سپس شیر کلوز می شود و سوئیچ فشار به مدت 25 ثانیه محدوده تست را مانیتور می کند.

در این حالت اگر شیر تدریجی نشتی داشته باشد فشار در محدوده تست کاهش می یابد و دستگاه پیام خطا می دهد.



مشخصات فنی رله نشت یاب گاز دانگز VDK200AS02

  • نوع مشعل مورد استفاده: مشعل های گازی/گازوئیلی / دوگانه سوز
  • فشار عملیاتی: حداکثر 360 میلی بار
  • حجم تست: ≥ 0.4 لیتر و ≤ 20.0 لیتر
  • افزایش فشار توسط موتور پمپ: 35 – 40 میلی‌بار
  • ولتاژ کاری: 220/240 ولت متناوب
  • فرکانس: 50 هرتز
  • درجه حفاظتی: IP 40



شیر برقی گاز دانگز



تجهیزصنعت تامین کننده و وارد کننده انواع تجهیزات گاز و مشعل از برندهای کروم شرودر، دانگز، دانفوس و … میباشد. برای کسب اطلاع از قیمت ها و مشاوره فنی با کارشناسان فنی و فروش ما در تماس باشید.
