لول سوئیچ چیست؟
لول سوئیچ یا سوئیچ سطح (Level Switch) یکی از تجهیزات پرکاربرد در حوزه ابزار دقیق است که برای تشخیص رسیدن سطح سیال (مایع یا جامد) به یک نقطه مشخص (Set Point) در مخازن، تانک ها و سیلوها مورد استفاده قرار می گیرد. این تجهیز پس از رسیدن سطح سیال به مقدار تعیین شده، یک سیگنال الکتریکی قطع یا وصل (ON/OFF) صادر می کند.
لول سوئیچ ها عمدتاً با هدف افزایش ایمنی سیستم به کار می روند و به عنوان بخشی از تجهیزات حفاظتی در سیستمهای کنترلی و اتوماسیون صنعتی شناخته می شوند. به بیان ساده تر، با استفاده از یک سوئیچ سطح میتوان وضعیت پر یا خالی بودن مخزن حاوی سیال فرآیندی را کنترل کرد.
به عنوان مثال، زمانی که لول سوئیچ جهت کنترل پمپ یک مخزن ذخیره مورد استفاده قرار گیرد، در صورت کاهش سطح سیال به کمتر از حد مجاز، سوئیچ سطح با ارسال سیگنال سوئیچینگ باعث خاموش شدن پمپ شده و از خشک کار کردن و آسیب دیدن آن جلوگیری می کند. به همین ترتیب، در صورت افزایش بیش از حد مجاز سطح سیال داخل مخزن، لول سوئیچ می تواند با صدور فرمان بسته شدن شیر ورودی، از سرریز شدن مخزن و بروز خسارت جلوگیری نماید.
به طور کلی، سوئیچ های سطح تجهیزاتی مکانیکی یا الکترونیکی هستند که با ارسال سیگنال های ON/OFF به تجهیزات اجرایی مانند پمپ ها و شیرها، وظیفه کنترل و ایمن سازی سطح سیال در مخازن را بر عهده دارند.
هدف از نگارش این مقاله در تجهیز صنعت، آشنایی جامع با لول سوئیچ و بررسی ابعاد مختلف آن شامل نحوه عملکرد، انواع، مزایا، کاربردها، معرفی برندهای معتبر بازار، عوامل مؤثر بر قیمت و ارائه راهنمای کامل خرید لول سوئیچ متناسب با نیازهای صنعتی است.
عملکرد لول سوئیچ
همان طور که پیش تر اشاره شد، لول سوئیچ یا سوئیچ سطح یکی از تجهیزات حفاظتی مهم برای کنترل سطح سیال در مخازن به شمار می رود. عملکرد این تجهیز به گونهای است که با تشخیص حضور سیال در یک ارتفاع از پیش تعیین شده، وضعیت یک کنتاکت الکتریکی را تغییر می دهد و آن را از حالت قطع به وصل یا بالعکس تبدیل می کند.
این تغییر وضعیت کنتاکت الکتریکی باعث ارسال فرمان به تجهیزات دیگر مانند پمپ، کمپرسور یا شیر برقی می شود. به این ترتیب، کنترل سطح سیال داخل مخزن به صورت ایمن و خودکار و تنها با استفاده از یک لول سوئیچ انجام می گیرد.
به طور معمول، لول سوئیچ هایی که در پایین مخزن نصب می شوند (Low Level Switch)، به صورت نرمال بسته (Normally Closed – NC) می باشند. در این حالت، با کاهش سطح سیال و رسیدن آن به حداقل ارتفاع تعیین شده، کنتاکت های الکتریکی تغییر وضعیت داده و باز می شوند. با باز شدن کنتاکت ها، جریان الکتریکی مدار قطع شده و برای مثال پمپ خاموش می شود تا از خشک کار کردن و آسیب دیدن آن جلوگیری گردد.
در مقابل، زمانی که لول سوئیچ در بالای مخزن نصب می شود (High Level Switch)، کنتاکت های الکتریکی معمولاً به صورت نرمال باز (Normally Open – NO) می باشند. در این شرایط، با افزایش سطح سیال و رسیدن آن به مقدار حداکثری تعیین شده، کنتاکت ها تغییر وضعیت داده و بسته می شوند. در نتیجه، مدار الکتریکی وصل شده و تجهیز مربوطه مانند پمپ آب یا شیر برقی فعال می گردد تا از سرریز شدن مخزن جلوگیری شود.
ویدیو معرفی سوئیچ سطح
انواع لول سوئیچ
لول سوئیچ ها از نظر مکانیزم عملکرد و ساختار در انواع مختلفی تولید می شوند. انتخاب نوع مناسب این تجهیزات به عواملی مانند نحوه عملکرد، نوع سیگنال خروجی، ریتینگ الکتریکی، جنس سنسور و شرایط فرآیندی بستگی دارد و بر همین اساس در صنایع گوناگون مورد استفاده قرار می گیرند.
همچنین لول سوئیچ ها با توجه به دما و فشار مخزن، ویژگی های سیال از جمله چگالی و ویسکوزیته، نوع نصب تجهیز و سایر پارامترهای عملیاتی طراحی و انتخاب می شوند تا عملکردی ایمن و دقیق در شرایط مختلف داشته باشند. سوئیچ های سطحی که در ادامه معرفی می شوند، از رایج ترین و پرکاربردترین انواع لول سوئیچ در صنایع به شمار می روند و در بسیاری از فرآیندهای صنعتی مورد استفاده قرار می گیرند:
- لول سوئیچ شناوری یا فلوتری (Floater Level Switch)
- لول سوئیچ دیافراگمی (Diaphragm Level Switch)
- لول سوئیچ تیغه ای یا پدالی (Rotary Paddle Level Switch)
- لول سوئیچ لرزشی یا ارتعاشی (Vibration Level Switch)
- لول سوئیچ خازنی (Capacitive Level Switch)
- لول سوئیچ دیسپلیسری (Displacer Level Switch)
- لول سوئیچ القایی (Inductive Level Switch)
- لول سوئیچ مغناطیسی (Magnetic Level Switch)
- لول سوئیچ نوری (Optical Level Switch)
لول سوئیچ شناوری یا فلوتری
لول سوئیچ شناوری یا فلوتری (Floating Level Switch) یکی از رایج ترین و پرکاربردترین انواع سوئیچ های سطح در صنایع مختلف به شمار می رود. این نوع سوئیچ از یک شناور یا فلوتر توخالی تشکیل شده است که چگالی آن کمتر از چگالی سیال داخل مخزن طراحی می شود.
به دلیل کمتر بودن چگالی فلوتر نسبت به سیال، شناور همواره بر روی سطح سیال باقی می ماند. در نتیجه، با افزایش یا کاهش سطح سیال داخل مخزن، فلوتر نیز متناسب با آن در راستای عمودی حرکت می کند. حرکت عمودی شناور از طریق یک مکانیزم مغناطیسی (آهنربا) به بخش سوئیچ منتقل شده و باعث تغییر وضعیت تیغههای کنتاکت الکتریکی می گردد. این تغییر وضعیت منجر به ارسال سیگنال قطع یا وصل (ON/OFF) به تجهیزات کنترلی مانند پمپ یا شیر برقی شده و امکان کنترل سطح سیال را فراهم می کند.

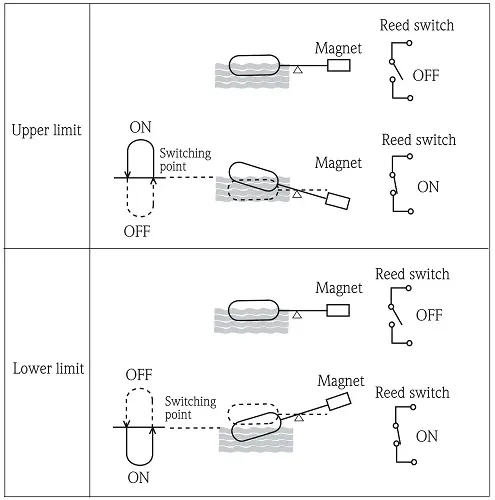

شکل فوق مکانیزم عملکرد سوئیچ سطح شناوری را نمایش می دهد. همانطور که مشاهده می کنید در انتهای میله متصل به شناور یک آهنربا (Magnet) وجود داشته که باعث تغییر وضعیت در کنتاکت الکتریکی خواهد شد. این کنتاکت ها در این مدل لول سوئیچ ها معمولا از نوع Reed Switch می باشند.
در هنگام استفاده از سوئیچ های سطح شناوری عواملی مانند چگالی و ویسکوزیته سیال، اندازه و وزن شناور و وجود تلاطم یا هم زدن می تواند بر دقت و قابلیت اطمینان تشخیص سطح تأثیر گذار باشد. ذکر این نکته بسیار حائز اهمیت می باشد که سوئیچ های سطح شناوری تنها برای کنترل سطح مخازن حاوی سیالات مایع مناسب هستند و برای جامدات پودری شکل قابل استفاده نخواهند بود.
لول سوئیچ لرزشی یا ارتعاشی
سوئیچ های سطح لرزشی یا ارتعاشی (Vibration Level Switch) یکی از پرکاربردترین انواع سوئیچ های سطح در صنایع مختلف به شمار می روند. این تجهیزات معمولاً در دو مدل اصلی شامل لول سوئیچ میلهای (Vibration Rod Level Switch) و لول سوئیچ دیاپازونی یا چنگالی (Vibration Tuning Fork Level Switch) طراحی و تولید می شوند.
لول سوئیچ های لرزشی، همانند لول سوئیچ های شناوری، در دسته سنسورهای تماسی قرار می گیرند. عملکرد این تجهیزات به این صورت است که سنسور داخلی آن ها پس از برق دار شدن، با فرکانس مشخصی شروع به نوسان می کند. با رسیدن سطح سیال یا ماده فرآیندی به سنسور، فرکانس ارتعاش تغییر پیدا می کند و همین تغییر فرکانس، به عنوان نشانه حضور سیال تشخیص داده شده و سیگنال سوئیچینگ (ON/OFF) به سیستم کنترلی ارسال می شود.
یکی از مهمترین مزایای سوئیچ های سطح ارتعاشی نسبت به سوئیچ های شناوری، طراحی فشرده، یکپارچه و بدون قطعات متحرک خارجی آن هاست. این ویژگی باعث شده است که این تجهیزات گزینه ای بسیار مناسب برای کنترل و پایش سطح در مخازن فرآیندی و مخازن ذخیره سازی باشند.
همچنین لول سوئیچ های لرزشی علاوه بر مایعات، برای تشخیص سطح مواد جامد فله ای مانند پودر و گرانول نیز کاربرد دارند؛ در حالی که لول سوئیچ های شناوری صرفاً برای تشخیص سطح مایعات مورد استفاده قرار می گیرند. انواع رایج لول سوئیچ لرزشی عبارتنداز:
لول سوئیچ دیاپازونی (Vibration Tuning Fork Level Switch)
سوئیچ های لرزشی چنگالی یا دیاپازونی بر اساس نوع چنگال و ماهیت سیال فرآیندی در دو مدل با چنگال کوتاه و چنگال بلند طراحی و تولید می شوند. سوئیچ های لرزشی با چنگال بلند که با عنوان سنسور استاک (Stack Sensor) شناخته می شوند، عمدتاً برای مواد جامد بالک مانند پودر و گرانول مورد استفاده قرار می گیرند.
در مقابل، سوئیچ های لرزشی با چنگال کوتاه که به آنها سنسور بای مورف (Bimorph Sensor) گفته می شود، گزینهای مناسب برای تشخیص سطح مایعات هستند. انتخاب طول و ساختار چنگال در این نوع لول سوئیچ ها نقش مهمی در دقت عملکرد و سازگاری با سیال فرآیندی ایفا می کند.
لول سوئیچ میلهای (Vibration Rod Level Switch)
لول سوئیچ لرزشی میلهای به جای چنگال، از یک میله یکپارچه و ارتعاشی استفاده می کند که با کمک یک مدار الکترونیکی، در فرکانس مشخصی نوسان می کند. در شرایط عادی، میله به طور پیوسته در حال ارتعاش است؛ اما زمانی که سیال فرآیندی با میله ارتعاشی تماس پیدا می کند، ارتعاشات آن تغییر کرده یا متوقف می شود.
این تغییر وضعیت توسط سیستم الکترونیکی تشخیص داده شده و در نهایت سیگنال هشدار یا فرمان سوئیچینگ به سیستم کنترل ارسال می گردد. لول سوئیچ های میلهای به دلیل طراحی ساده و مقاوم، برای کاربردهای صنعتی مختلف و شرایط فرآیندی سخت گزینه ای قابل اعتماد محسوب می شوند.
لول سوئیچ دیافراگمی
سوئیچ سطح دیافراگمی (Diaphragm Level Switch) یکی از انواع سوئیچ های سطح تماسی است که عملکردی کاملاً مکانیکی دارد. این تجهیز معمولاً از کناره به بدنه مخزن یا سیلو نصب می شود و با اندازه گیری فشاری که سیال فرآیندی به دیافراگم وارد می کند، وضعیت سطح داخل مخزن را تشخیص می دهد.
این نوع لول سوئیچ گزینهای بسیار مناسب برای کنترل سطح مواد جامد بالکی مانند آرد، سیمان، شن، ماسه و سایر مواد پودری محسوب می شود. سنسور این تجهیز از یک غشای نازک و انعطاف پذیر (دیافراگم) تشکیل شده است که بسته به شرایط فرآیندی و نوع ماده، در جنس های لاستیکی یا استنلس استیل تولید می گردد.
با افزایش سطح مواد داخل مخزن، فشار وارد شده به دیافراگم بیشتر شده و این فشار باعث تغییر وضعیت سوئیچ و ارسال فرمان الکتریکی می شود. زمانی که سطح ماده کاهش می یابد، فشار از روی دیافراگم برداشته شده و دیافراگم به وضعیت اولیه خود بازمی گردد.
لول سوئیچ های دیافراگمی به دلیل سادگی ساختار و قابلیت اطمینان بالا، در سیلوها و ظروف نگهداری مواد جامد بسیار پرکاربرد هستند. با این حال، به دلیل ماهیت عملکرد مکانیکی، این تجهیزات برای مایعات با ویسکوزیته پایین گزینه مناسبی نیستند و بیشتر در کاربردهای مرتبط با مواد جامد استفاده می شوند.
لول سوئیچ تیغه ای یا پدالی
لول سوئیچ تیغهای یا پدالی که با نام سوئیچ سطح پرهای (Paddle Level Switch) نیز شناخته می شود، مجهز به یک موتور الکتریکی داخلی است که باعث چرخش آرام و مداوم یک تیغه یا پدال فلزی در داخل سوئیچ می گردد.
در شرایطی که سیال فرآیندی در مخزن حضور نداشته باشد، تیغه ها به صورت پیوسته در حال چرخش هستند. با رسیدن سطح سیال به محل نصب لول سوئیچ پدالی، حرکت تیغه ها متوقف می شود. این توقف چرخش توسط مکانیزم داخلی تشخیص داده شده و در نتیجه، یک سیگنال سوئیچینگ (ON/OFF) به تجهیز تحت کنترل یا سیستم نظارتی ارسال می گردد.
سوئیچ های سطح پدالی در کاربردهای مختلف صنعتی برای کنترل و پایش سطح مواد در مخازن، قیف ها و سیلوها مورد استفاده قرار می گیرند. این نوع لول سوئیچ برای طیف وسیعی از مواد فرآیندی از جمله مواد جامد بالک، پودرها، دانهای ها و در برخی کاربردها مایعات خاص گزینه ای مناسب و قابل اعتماد به شمار می رود.
لول سوئیچ خازنی
لول سوئیچ خازنی (Capacitive Level Switch) یکی از انواع سوئیچ های سطح تماسی است که برای پایش و کنترل سطح مایعات یا مواد جامد پودری در مخازن مورد استفاده قرار می گیرد. این تجهیز با بهره گیری از تغییرات ظرفیت خازنی، وجود یا عدم وجود سیال در نقطه مشخصی از مخزن را تشخیص می دهد و بر همین اساس فرمان کنترلی صادر می کند.
عملکرد این نوع لول سوئیچ به این صورت است که با تغییر ارتفاع یا نزدیک شدن ماده فرآیندی به سنسور، ظرفیت الکتریکی بین اجزای خازن تغییر کرده و این تغییر توسط مدار الکترونیکی تشخیص داده می شود. در نهایت، دستگاه یک سیگنال خروجی قطع و وصل (ON/OFF) به تجهیز تحت کنترل یا سیستم کنترلی ارسال می کند.
لول سوئیچ های خازنی بر اساس اصل ظرفیت خازنی طراحی شده اند و معمولاً از یک الکترود سنجشگر و یک الکترود مرجع تشکیل می شوند. الکترود اصلی نقش صفحه اول خازن را ایفا می کند و دیواره مخزن یا الکترود مرجع، صفحه دوم خازن محسوب می شود. میزان ظرفیت ایجادشده بین این دو صفحه، با تغییر سطح ماده داخل مخزن دستخوش تغییر می گردد.
در این تجهیزات، برای سیالات رسانا از الکترود عایق دار استفاده می شود، در حالیکه برای سیالات نارسانا الکترود می تواند بهصورت رسانا طراحی شود. همچنین بسته به نوع سیال، در برخی مدل ها برای مایعات رسانا از دو سنسور خازنی و برای مایعات نارسانا از یک سنسور خازنی استفاده می شود.
یکی از مهم ترین مزایای لول سوئیچهای خازنی، سادگی ساختار، دقت مناسب و نیاز بسیار کم به تعمیر و نگهداری است. با این حال، این تجهیزات بیشتر برای سیالات تمیز و بدون آلودگی، رسوب یا ذرات جامد معلق مناسب بوده و معمولاً بهصورت نصب جانبی روی مخزن به کار می روند.
لول سوئیچ القایی
سوئیچ سطح الکترودی یا القایی (Inductive Level Switch) یکی از انواع سوئیچ های سطح است که به طور اختصاصی برای کنترل و پایش سطح مایعات رسانا طراحی شده است. عملکرد این تجهیز بر مبنای برقرار شدن جریان الکتریکی از طریق مایع صورت می گیرد.
در مخازن فلزی و رسانا، جریان الکتریکی از طریق بدنه لول سوئیچ به بدنه مخزن منتقل شده و سپس از راه مایع داخل مخزن عبور می کند. در مقابل، در مخازن غیررسانا یا پلیمری، یکی از الکترودها بهعنوان الکترود مرجع تعریف می شود و سایر الکترودها با تماس با مایع، سیگنال سوئیچینگ (ON/OFF) را ارسال می کنند.
با فعال شدن الکترودها، سیگنال به واحد کنترل یا مدار فرمان منتقل شده و فرمانهای الکتریکی لازم مانند هشدار یا قطع و وصل تجهیزات صادر میگردد. به این ترتیب، سیستم کنترلی از رسیدن سطح مایع به نقطه تعیینشده مطلع می شود.
از مهم ترین مزایای لول سوئیچ های الکترودی میتوان به عدم تأثیرپذیری از رسوب گذاری اشاره کرد. همچنین تلاطم، ارتعاش و نوسانات سطح مایع تأثیر محسوسی بر عملکرد این سوئیچ ها ندارند. این تجهیزات به دلیل ساختار ساده و نبود قطعات متحرک، دارای طول عمر بیشتری نسبت به لول سوئیچهای شناوری هستند.
علاوه بر این، لول سوئیچ های الکترودی معمولاً دارای درجه حفاظت (IP) بالا بوده و به همین دلیل، گزینهای مناسب برای نصب و استفاده در فضاهای باز و محیطهای صنعتی سخت محسوب می شوند.
لول سوئیچ دیسپلیسری
لول سوئیچ دیسپلیسری (Displacer Level Switch) بر پایه اصل نیروی شناوری (قانون ارشمیدس) عمل می کند. در این تجهیز، یک دیسپلیسر (وزنه یا استوانه معلق) داخل مخزن قرار دارد که با افزایش یا کاهش سطح سیال، میزان نیروی شناوری وارد بر آن تغییر می کند.
با رسیدن سطح سیال به نقطه تنظیم شده، نیروی شناوری باعث حرکت مکانیکی دیسپلیسر شده و این حرکت از طریق مکانیزم مغناطیسی داخلی به کنتاکت الکتریکی منتقل می شود. در نتیجه، وضعیت کنتاکت تغییر کرده و سیگنال سوئیچینگ ON/OFF به سیستم کنترلی ارسال می گردد. لول سوئیچ های دیسپلیسری معمولاً برای مایعات مورد استفاده قرار می گیرند و دقت عملکرد آنها به چگالی سیال وابسته است.
لول سوئیچ نوری
سوئیچ سطح نوری (Optical Switch) از یک منبع نور (معمولاً LED مادون قرمز) و یک گیرنده نوری (Detector) تشکیل می شود. در حالت عادی که سیال به سنسور نرسیده است، نور بهصورت مشخصی بازتاب یا عبور می کند و سنسور در وضعیت پایدار قرار دارد.
با رسیدن مایع یا ماده جامد به نوک سنسور نوری، الگوی بازتاب یا شکست نور تغییر می کند. این تغییر توسط آشکارساز تشخیص داده شده و باعث فعال شدن سوئیچ و ارسال سیگنال ON/OFF به سیستم کنترلی می شود. این نوع لول سوئیچ بیشتر برای تشخیص نقطهای سطح مایعات در ارتفاع های مشخص و کاربردهای دقیق مورد استفاده قرار می گیرد.
جدول مقایسه انواع لول سوئیچ (سوئیچ سطح)
| نوع سوئیچ | عملکرد | مزایا | معایب |
|---|---|---|---|
| لول سوئیچ شناوری | با بالا و پایین رفتن فلوتر روی سطح مایع، کنتاکت الکتریکی تغییر وضعیت می دهد. | قیمت اقتصادی، نصب آسان، مناسب مخازن آب و سیالات ساده | فقط برای مایعات، حساس به تلاطم و آلودگی |
| لول سوئیچ دیافراگمی | فشار مواد روی دیافراگم باعث تحریک سوئیچ مکانیکی می شود. | مناسب مواد جامد پودری، ساختار ساده، قیمت مناسب | مناسب مایعات نیست، دقت محدود |
| لول سوئیچ پدالی یا تیغه ای | چرخش تیغه با موتور و توقف آن در تماس با ماده، باعث ارسال سیگنال می شود. | ایدهآل برای جامدات بالک، عملکرد مطمئن در سیلوها | قطعات متحرک، نیاز به نگهداری بیشتر |
| لول سوئیچ لرزشی | تغییر فرکانس ارتعاش میله یا چنگال هنگام تماس با سیال تشخیص داده می شود. | دقت بالا، مناسب مایعات و جامدات، عدم تأثیرپذیری از چگالی | قیمت بالاتر نسبت به مکانیکی |
| لول سوئیچ خازنی | تغییر ظرفیت خازن با تماس سیال با سنسور تشخیص داده می شود. | کاربرد گسترده، بدون قطعات متحرک، مناسب جامد و مایع | حساس به رطوبت، رسوب و تغییرات دیالکتریک |
| لول سوئیچ دیسپلیسری | تغییر نیروی شناوری دیسپلیسر باعث تحریک کنتاکت می شود. | مناسب فشار و دمای بالا، بسیار پایدار و صنعتی | وابسته به چگالی سیال، قیمت بالاتر |
| لول سوئیچ القایی | با برقراری جریان از طریق مایع رسانا سطح تشخیص داده می شود. | دقت بالا، عدم تأثیر تلاطم، IP بالا | تنها برای مایعات رسانا کاربرد دارد |
| لول سوئیچ نوری | تغییر بازتاب یا شکست نور هنگام تماس سیال با سنسور | پاسخ بسیار سریع، ابعاد کوچک، بدون قطعه متحرک | محدودیت در سیالات کدر یا آلوده |
مزایای استفاده از سوئیچ سطح
سوئیچ های سطح یک روش اقتصادی برای نظارت، کنترل و تنظیم سطوح مواد حجیم و سیالات یا مایعات می باشند. همچنین برای محافطت از سایر تجهیزات مانند پمپ و موتورها به کار می روند. برخی از مزایای سوئیچ های سطح به شرح زیر است:
کنترل دقیق سطح سیالات و مواد حجیم
سوئیچ های سطح امکان کنترل دقیق سطح مایعات، پودرها و مواد دانه ای را در مخازن، سیلوها، قیفها و انواع ظروف صنعتی فراهم می کنند. این تجهیزات کمک می کنند سطح ماده در بازه بهینه عملیاتی حفظ شود و از بروز مشکلاتی مانند پرشدن بیش از حد (Overfill) یا کاهش بیش از حد سطح (Dry Run) جلوگیری شود. کنترل صحیح سطح، نقش مؤثری در پایداری فرآیند، افزایش راندمان تولید و کاهش توقف های ناخواسته دارد.
جلوگیری از سرریز، هدررفت و ضایعات
کنترل سطح سیالات و مواد ذخیره شده، نقش مهمی در کاهش تلفات ناشی از نشت و سرریز ایفا می کند. یک سوئیچ سطح که به درستی انتخاب و تنظیم شده باشد، می تواند فرمان قطع یا وصل پمپ، باز یا بسته شدن شیر یا فعال شدن آلارم هشدار را در زمان مناسب صادر کرده و از بروز خسارات مالی و اتلاف مواد جلوگیری کند. همچنین این تجهیزات قادرند در شرایط سطح بیش از حد بالا یا بیش از حد پایین، هشدار لازم را به اپراتور اعلام نمایند.
افزایش ایمنی
سوئیچ های سطح نقش کلیدی در سیستم های ایمنی و اتوماسیون صنعتی دارند. این تجهیزات با پایش مداوم سطح، از بروز حوادثی مانند خشک کار کردن پمپ ها سرریز مخازن و آسیب دیدن تجهیزات فرآیندی جلوگیری می کنند. همچنین امکان اجرای اقدامات خودکار مانند راه اندازی یا توقف تجهیزات، فعالسازی هشدارها و ارسال پیام های کنترلی را فراهم ساخته و در نهایت باعث افزایش ایمنی افراد، محیط و تجهیزات می شوند.
حفاظت از پمپ ها و تجهیزات دوار
یکی از مهم ترین مزایای سوئیچ های سطح، محافظت از پمپها در برابر کارکرد خشک (Dry Run) است. کاهش بیش از حد سطح سیال می تواند به سرعت باعث آسیب جدی به پمپ و موتور شود. سوئیچ سطح با تشخیص سطح پایین، فرمان خاموش شدن پمپ را صادر کرده و از هزینه های سنگین تعمیر و تعویض تجهیزات جلوگیری می کند.
سهولت نصب
سوئیچ های سطح معمولاً دارای نصب ساده و سریع هستند و به کمک اتصالات استاندارد رزوهای یا فلنج به راحتی روی مخازن نصب می شوند. این ویژگی باعث کاهش زمان نصب و هزینه های اجرایی در پروژه های صنعتی می شود.
نیاز حداقلی به تعمیر و نگهداری
بیشتر سوئیچ های سطح به دلیل ساختار ساده و تعداد کم قطعات متحرک، نیاز بسیار کمی به تعمیر و نگهداری دارند. این موضوع باعث کاهش هزینه های عملیاتی و افزایش قابلیت اطمینان سیستم در بلندمدت می شود.
مقرون به صرفه بودن
در مقایسه با تجهیزاتی مانند ترانسمیترهای سطح، سوئیچ های سطح از هزینه خرید، نصب و نگهداری پایین تری برخوردار هستند و برای کاربردهایی که نیاز به اندازهگیری پیوسته نیست، بهترین انتخاب اقتصادی محسوب می شوند.
کاربردهای لول سوئیچ
سوئیچ های سطح در صنایع و فرآیندهای مختلف جهت نظارت و کنترل سطح مایعات، پودرها، مواد دانه ای یا سایر مواد در مخازن، سیلوها، خطوط لوله و سایر ظروف مورد استفاده قرار می گیرند.
سوئیچ های سطح به طور گسترده در مخازن ذخیره مایعات از جمله آب، مواد شیمیایی، سوخت، روغن و داروها استفاده می شوند. این تجهیزات اطمینان می دهند که مخازن بیش از حد پر یا خالی نمی شوند و از خطرات احتمالی جلوگیری می کنند. برخی از کاربردهای این تجهیز عبارتنداز:
- کنترل سطح مخازن مایع در صنایع آب و فاضلاب، نفت، گاز و پتروشیمی
- جلوگیری از سرریز مخازن با ارسال فرمان قطع پمپ یا بستن شیر
- محافظت از پمپ ها در برابر خشککار کردن (Dry Run)
- کنترل سطح سیالات شیمیایی در صنایع دارویی و شیمیایی
- پایش سطح مواد جامد بالک مانند پودر، گرانول، آرد، سیمان و خوراک دام
- کنترل سطح سیلوها و قیف ها در صنایع معدنی، سیمان و غذایی
- ایجاد آلارم سطح بالا (High Level Alarm) جهت افزایش ایمنی سیستم
- ایجاد آلارم سطح پایین (Low Level Alarm) برای جلوگیری از اختلال فرآیند
- اتوماسیون سیستم های پر و تخلیه مخازن
- کنترل فرآیندهای اختلاط و ذخیره سازی مواد
- نظارت بر سطح سوخت در مخازن دیزل، بنزین و روغن
- کنترل سطح بویلرها و مبدلهای حرارتی
- کاربرد در سیستم های تصفیه آب و پساب
- استفاده در صنایع غذایی و نوشیدنی برای کنترل سطح مایعات بهداشتی
- کنترل سطح مواد قابل اشتعال یا خطرناک با افزایش ایمنی فرآیند
- کاربرد در مخازن کوچک و سیستم های دقیق آزمایشگاهی
- کنترل سطح در فضاهای باز و محیطهای صنعتی سخت
عوامل موثر بر قیمت لول سوئیچ
لول سوئیچ ها، مانند سایر تجهیزات ابزار دقیق، در مدل های متنوعی از نظر نحوه عملکرد، نوع سیگنال خروجی، ساختار بدنه و متریال قسمت های در تماس با سیال تولید می شوند.
همین تنوع باعث ایجاد بازه قیمتی گسترده در بازار سوئیچ های سطح می شود. به طور کلی، قیمت لول سوئیچ به مشخصات فنی دستگاه و همچنین برند سازنده آن بستگی دارد. مهم ترین عوامل تأثیرگذار بر قیمت لول سوئیچ عبارتنداز:
برند سازنده
یکی از اصلی ترین عوامل تعیین کننده قیمت، برند تولیدکننده است. برندهای معتبر اروپایی و ژاپنی به دلیل کیفیت ساخت بالا، دقت عملکرد، طول عمر بیشتر و خدمات پس از فروش مناسب، معمولاً قیمت بالاتری نسبت به برندهای اقتصادی دارند.
نوع لول سوئیچ
نوع تکنولوژی لول سوئیچ نقش مهمی در قیمت آن دارد. برای مثال، لول سوئیچ های شناوری معمولاً قیمت مناسب تری دارند، در حالی که لول سوئیچ های لرزشی، خازنی، دیسپلیسری یا نوری به دلیل ساختار پیچیده تر و دقت بالاتر، در رده قیمتی بالاتری قرار می گیرند.
متریال
جنس بدنه و سنسور (مانند استیل ضدزنگ، پلاستیک، تفلون یا آلومینیوم) تأثیر مستقیمی بر قیمت دارد. انتخاب متریال مقاوم در برابر خوردگی، دما و مواد شیمیایی باعث افزایش قیمت لول سوئیچ می شود، اما در عوض طول عمر تجهیز را بالا می برد.
نوع خروجی و سیگنال
لول سوئیچ ها با خروجیهای مختلفی مانند رلهای، ترانزیستوری یا سیگنالهای الکتریکی خاص عرضه می شوند. وجود خروجی های متنوع، قابلیت تنظیم کنتاکت NO/NC یا امکان اتصال مستقیم به PLC می تواند قیمت دستگاه را افزایش دهد.
نوع اتصال و سایز آن
نوع رزوه یا فلنج اتصال (مانند BSP، NPT یا فلنجی) و همچنین سایز اتصال به مخزن یا لوله از دیگر عوامل مؤثر بر قیمت لول سوئیچ است. اتصالات خاص یا سفارشی معمولاً هزینه بیشتری دارند.
تاییدیه های ضد انفجار
لول سوئیچ هایی که دارای گواهینامههای ضد انفجار (Ex) و مناسب برای محیطهای خطرناک و قابل اشتعال هستند، به دلیل الزامات ایمنی و طراحی ویژه، قیمت بالاتری نسبت به مدل های معمولی دارند. این مدل ها در صنایع نفت، گاز و پتروشیمی کاربرد زیادی دارند.
درجه حفاظتی بدنه (IP)
درجه حفاظت IP نشان دهنده میزان مقاومت تجهیز در برابر نفوذ گردوغبار و آب است. هرچه IP لول سوئیچ بالاتر باشد (مانند IP67 یا IP68)، مقاومت آن در شرایط محیطی سخت بیشتر بوده و در نتیجه قیمت آن نیز افزایش می یابد.
بهترین برندهای لول سوئیچ
- ای بی بی ABB
- اندرس هاوزر ENDRESS+HAUSER
- کرونه KROHNE
- موبری MOBREY
- روزمونتROSEMOUNT
- زیمنس SIEMENS
- وگا VEGA
- ویکا WIKA

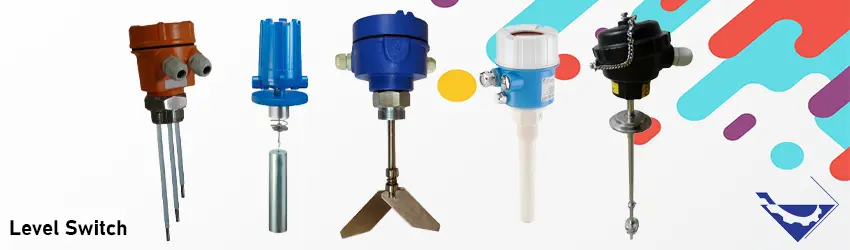

راهنمای خرید لول سوئیچ
در هنگام خرید لول سوئیچ توجه به مجموعهای از پارامترهای فنی و کاربردی اهمیت زیادی دارد تا تجهیز انتخاب شده عملکردی دقیق، ایمن و پایدار در فرآیند صنعتی شما داشته باشد.
از جمله مهم ترین مواردی که باید پیش از خرید سوئیچ سطح بررسی شوند میتوان به برند سازنده، متریال قسمتهای در تماس با سیال، نوع تاییدیه ها، نوع و سایز اتصال، نوع خروجی، فشار کاری و دمای فرآیندی اشاره کرد. علاوه بر این، نوع سیال (مایع یا جامد)، شرایط محیطی نصب و کاربرد موردنظر نیز نقش تعیین کنندهای در انتخاب لول سوئیچ مناسب دارند.
تجهیز صنعت به عنوان یکی از بزرگترین تأمین کنندگان و واردکنندگان تجهیزات ابزار دقیق و پایپینگ در کشور، با هدف ارتقای سطح کیفی صنایع، مجموعهای کامل از انواع لول سوئیچ را از برندهای معتبر و متنوع جهانی عرضه می کند. این فروشگاه معتبر تلاش می کند محصولات خود را با بهترین کیفیت، قیمت رقابتی و ضمانت اصالت کالا در اختیار صنایع و پروژههای مختلف قرار دهد.
برای دریافت مشاوره فنی تخصصی، انتخاب صحیح محصول و استعلام قیمت لول سوئیچ متناسب با شرایط کاری خود، می توانید با کارشناسان فنی و فروش تجهیز صنعت در تماس باشید.
سوالات متداول
لول سوئیچ مناسب برای مخزن آب کدام است؟
برای مخزن آب، لول سوئیچ شناوری یا لول سوئیچ لرزشی دیاپازونی مخصوص مایعات بهترین گزینه است؛ این مدل ها نصب آسان، قیمت مناسب و عملکرد مطمئنی دارند.
بهترین لول سوئیچ برای دیگ بخار چیست؟
برای دیگ بخار، لول سوئیچ دیسپلیسری مغناطیسی یا لول سوئیچ لرزشی با تحمل دما و فشار بالا پیشنهاد می شود، زیرا در شرایط سخت بویلر عملکرد پایدار دارند.
لول سوئیچ ارزان برای سوخت و گازوئیل کدام است؟
لول سوئیچ شناوری فلزی یا پلاستیکی مقاوم در برابر سوخت اقتصادی ترین انتخاب برای گازوئیل و سوخت های سبک است و دقت مناسبی برای کنترل سطح فراهم می کند.
لول سوئیچ استیل ضدزنگ مناسب صنایع غذایی چیست؟
برای صنایع غذایی، لول سوئیچ لرزشی یا شناوری از جنس استنلس استیل ۳۱۶ بهترین گزینه است که با استانداردهای بهداشتی سازگار بوده و قابل شست وشو می باشد.
لول سوئیچ مناسب برای اسید و مواد خورنده چیست؟
در محیط های خورنده، لول سوئیچ خازنی با روکش تفلون (PTFE) یا مدل های پلاستیکی مقاوم شیمیایی پیشنهاد می شود تا در برابر خوردگی دوام بالایی داشته باشد.
کدام لول سوئیچ برای مخزن عمودی بهتر است؟
برای مخازن عمودی، لول سوئیچ شناوری عمودی، خازنی یا لرزشی گزینه های مناسبی هستند که به راحتی در ارتفاع دلخواه نصب می شوند.
تفاوت لول سوئیچ مکانیکی و الکترونیکی چیست؟
لول سوئیچ مکانیکی با قطعات متحرک کار می کند و ساده و اقتصادی است، در حالی که لول سوئیچ الکترونیکی دقت بالاتر، پاسخ سریع تر و استهلاک کمتری دارد.
تفاوت لول سوئیچ فلزی و پلاستیکی چیست؟
لول سوئیچ فلزی مقاومت بالاتری در برابر دما و فشار دارد، در حالی که مدل پلاستیکی سبک تر، ارزان تر و مناسب مواد شیمیایی خورنده است.
لول سوئیچ مناسب برای مخزن کف دار کدام است؟
برای مخازن کف دار، لول سوئیچ شناوری کابلی یا لرزشی میله ای گزینه مناسبی است، زیرا به خوبی سطح سیال را در نقاط پایین مخزن تشخیص می دهد.
