لول سوئیچ دیاپازونی

توضیحات

لول سوئیچ دیاپازونی یا سوئیچ سطح وایبرشن یکی از تجهیزات کنترلی و حفاظتی در فرآیندهای صنعتی است. این لوله سوئیچ ها با کنترل نقطه ارتفاع مایع درون مخازن، کنترل سطح سیال را انجام می دهند و باعث افزایش ایمنی فرآیند و جلوگیری از آسیب دیدگی تجهیزات و وسایل صنعتی می شوند.

قبل از اینکه به بررسی لول سوئیچ دیاپازونی بپردازیم یک کلیت در مورد لول سوئیچ مطرح میکنیم سپس به ادامه مبحث دیاپازونی می پردازیم.



لول سوئیچ یک دستگاه است که برای تشخیص و نظارت بر سطح مایعات، پودرها یا مواد دانه‌ای در مخازن، وسایل نگهدارنده یا لوله‌ها استفاده می‌شود. وظیفه اصلی سوئیچ سطح، ارائه سیگنال خروجی الکتریکی یا فعال‌سازی هشدار است. زمانی که سطح ماده مورد نظر به سطح مشخصی برسد یا زیر یک سطح مشخصی بیافتد.

این کار به کنترل و حفظ سطح مطلوب یا جلوگیری ازسر ریز شدن سیال یا خالی شدن مخزن کمک خواهد کرد. لوله‌های سوئیچ دارای انواع مختلف و بسیار گوناگونی از نظر نوع اندازه‌گیری سطح هستند. هر یک از این لوله‌ها بر اساس نوع سیال فرآیندی، دما و فشار سیال، چگالی و سایر پارامترهای مرتبط، طراحی و انتخاب می‌شوند.



انواع سوئیچ های سطح:

انواع مختلفی از سوئیچ سطح وجود دارد که شامل موارد زیر می‌شوند:

• سوئیچ دیاپازونی یا Tuning Fork: لول سوئیچ دیاپازونی یا لرزشی یکی از سوئیچ های سطح با روش اندازه گیری لرزشی یا vibration میباشد. این سوئیچ دارای دو تا پایه است بین دو تا پایه یک فرکانس مشخصی دائما برقرار است. و اگر سیال بین این پایه ها قرار بگیرد حتما فرکانس تغییر می کند. به کمک این تغییر فرکانس میتوان مشخص کرد که سطح سیال در کدام نقطه مشخص قرار دارد. که به کمک آن یک کنتاکت پیاده سازی کرد و به اتاق کنترل ارسال کرد.
• سوئیچ شناور: این نوع شامل یک شناور متصل به بازو است. با افزایش و کاهش سطح مایع، شناور همراه با آن حرکت می‌کند و باعث فعال‌سازی سوئیچ می‌شود.
• سوئیچ دیسپلیسر: میزان جابجایی Displacer را می توان به عنوان یک سیگنال در نظر گرفت و به اتاق کنترل ارسال کرد.
• سوئیچ خازنی: این نوع تغییرات خازنی را که به وجود می‌آید به دلیل حضور یا عدم حضور مایع اندازه‌گیری می‌کند. وقتی سطح مایع به سنسور رسید خازن تغییر می‌کند و سوئیچ فعال می‌شود.
• سوئیچ اولتراسونیک: از امواج فراصوتی برای اندازه‌گیری فاصله بین سنسور و سطح مایع استفاده می‌کند. وقتی سطح مایع به نقطه مشخصی برسد، سوئیچ فعال می‌شود.



لول سوئیچ دیاپازونی(Tuning Fork):

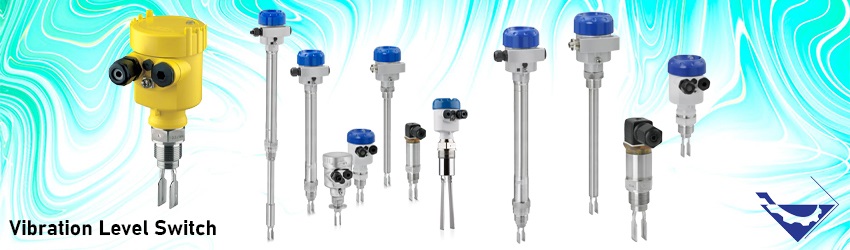

لول سوئیچ دیاپازونی یا لرزشی یکی از انواع سوئیچ‌های سطح است که با استفاده از روش اندازه‌گیری لرزشی یا vibration عمل می‌کند. شکل ظاهری این لول سوئیچ باعث شده است که به آن لول سوئیچ دیاپازونی یا چنگالی (Tuning Fork) نیز معروف باشد

عملکرد این لول سوئیچ به این صورت است که با اعمال جریان الکتریکی به دستگاه، چنگال‌های آن با یک فرکانس رزونانس خاص شروع به لرزش می‌کنند. این لرزش تا زمانی که سطح سیال به چنگال‌های لول سوئیچ برسد و سطح سنسور را بپوشاند، ادامه خواهد داشت. با رسیدن سطح سیال به چنگال‌ها، فرکانس لرزش کاهش می‌یابد.

این تغییر فرکانس توسط قسمت الکترونیکی تجهیزات به دستورات سوئیچ تبدیل شده و لول سوئیچ یک سیگنال سوئیچینگ را به سیستم کنترل ارسال می‌کند. در این صورت، یک کنتاکت الکتریکی تغییر وضعیت می‌دهد و از حالت خاموش به روشن و بالعکس تغییر می‌کند.

مزیت اصلی این لوله سوئیچ در تشخیص قطعات جامد و مایعات است، بدون توجه به رسانایی یا خواص الکتریکی آنها. استفاده از این تجهیزات به ویژه در کاربردهایی که سایر فناوری‌ها مانند حسگرهای خازنی یا رسانا به دلیل عواملی مانند تجمع مواد، دمای بالا یا شرایط فرآیندی، مناسب نباشند، بسیار مفید است.

هم چنین این تجهیز با توجه به طول چنگال میتواند ارتفاع مایعات داخل مخازن را فارغ از تغییرات شرایط فرآیندی (دما و فشار)، کف، فوم، تلاطم سیال داخل مخزن و بدون درنظر گرفتن زاویه نصب تجهیز کنترل کند. به عنوان نمونه میتوان به لول سوئیچ دیاپازونی مدل FTL50 اندرس هاوزر و سوئیچ سطح دیاپازونی وگا مدل VEGASWING 61 اشاره کرد.



کاربردهای لول سوئیچ دیاپازونی:



لول سوئیچ دیاپازونی یا چنگالی در صنایع مختلف و در فرآیندهای مختلف مورد استفاده قرار می‌گیرد. برخی از کاربردهای اصلی آن عبارتند از:

کنترل سطح سیال در مخازن: لول سوئیچ دیاپازونی برای کنترل سطح سیال در مخازن، مخصوصاً در صنایع شیمیایی، نفت و گاز، آب و فاضلاب، غذایی و دارویی استفاده می‌شود.

جلوگیری از سرریزی یا خالی شدن مخازن: با استفاده از لول سوئیچ دیاپازونی می‌توان از سرریزی سیال از مخازن جلوگیری کرده و همچنین از خالی شدن کامل مخازن در حالت‌هایی که نباید خالی شوند، جلوگیری کرد.

کنترل سطح سیال در لوله‌ها و خطوط: لول سوئیچ دیاپازونی برای کنترل سطح سیال در لوله‌ها و خطوط استفاده می‌شود. این کاربرد در صنایع نفت و گاز، پتروشیمی و آب و فاضلاب بسیار رایج است.

کنترل سطح سیال در تجهیزات و دستگاه‌های صنعتی: لول سوئیچ دیاپازونی برای کنترل سطح سیال در تجهیزات و دستگاه‌های صنعتی مانند بویلرها، تانک‌ها و سیستم‌های خنک‌کننده استفاده می‌شود.

کنترل سطح سیال در سیستم‌های آبیاری و آبشارها: لول سوئیچ دیاپازونی می‌تواند در سیستم‌های آبیاری و آبشارها برای کنترل سطح آب استفاده شود.
کاربردهای صنعتی دیگر: لول سوئیچ دیاپازونی در صنایع مختلفی مانند صنعت خودروسازی، صنعت فولاد، صنایع غذایی و دارویی، صنعت کاغذ و سلولز و غیره نیز استفاده می‌شود.



مزایای لول سوئیچ دیاپازونی:

تشخیص قطعات جامد و مایعات: این لول سوئیچ قادر است به طور قطع قطعات جامد و مایعات را تشخیص دهد، بدون توجه به رسانایی یا خواص الکتریکی آنها. این امر می‌تواند در صنایعی که مواد مختلف با خواص متفاوت مورد استفاده قرار می‌گیرند، بسیار مفید باشد.

عملکرد قابل اطمینان: لول سوئیچ دیاپازونی به دلیل عدم وجود قطعات متحرک و استفاده از فناوری لرزشی، عملکرد قابل اطمینانی دارد. این به معنی کاهش خطر خرابی و نیاز به تعمیرات و نگهداری مکرر است.

مقاومت در برابر آلودگی و تجمع مواد: لول سوئیچ چنگالی دارای ساختار ساده‌ای است که به آن امکان می‌دهد تا در برابر آلودگی و تجمع مواد مقاومت کند. این امر باعث می‌شود لول سوئیچ در شرایطی که مواد آلوده و یا تجمع مواد وجود دارد، به خوبی عمل کند.

قابلیت استفاده در شرایط سخت: لول سوئیچ چنگالی می‌تواند در شرایط سختی مانند دماهای بالا یا پایین، فشار بالا یا پایین و شرایط فرآیندی سخت عمل کند. این امکان را به کاربر می‌دهد تا در صنایع مختلف از آن استفاده کند.

سهولت نصب و استفاده: لول سوئیچ لرزشی به دلیل ساختار ساده و سهولت نصب و استفاده، در کاربردهای مختلف بسیار مورد علاقه است. این امر باعث می‌شود که زمان و هزینه نصب و راه‌اندازی کاهش یابد.

قابلیت تنظیم و تغییر: لول سوئیچ لرزشی قابلیت تنظیم و تغییر فرکانس رزونانس را دارد. این امر به کاربر اجازه می‌دهد تا لول سوئیچ را به طور دقیق بر اساس نیازهای خود تنظیم کند. با توجه به این مزایا، لول سوئیچ لرزشی به عنوان یک راهکار موثر در کنترل سطح سیال در صنایع مختلف به شمار می‌رود.
