لول ترانسمیتر هیدرواستاتیک

لول ترانسمیتر هیدرواستاتیک یکی دیگر از تجهیزات سنجش میزان سطح در مخازن است که در این مطلب با جزئیات به بررسی آن میپردازیم. در ابتدا با معرفی این تجهیز شروع میکنیم.

لول ترانسمیتر هیدرواستاتیک چیست؟

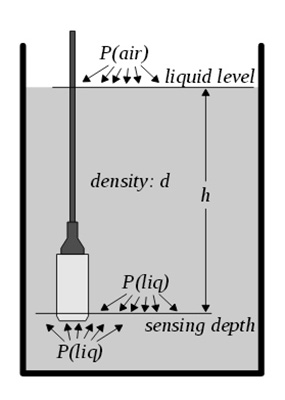

فشار هیدرواستاتیک فشاری است که توسط یک ستون مایع بر اساس ارتفاع و چگالی آن ایجاد می شود. به عبارت دیگر، فشاری است که در یک عمق مشخص وجود دارد. هر چه عمق بیشتر باشد، فشار هیدرواستاتیک بیشتر است، زیرا وزن مایع تحت تأثیر نیروی رو به پایین (گرانش) افزایش می یابد.

فشار هیدرواستاتیک یک مایع فقط به عمق بستگی دارد. این پارامتر تحت تأثیر سایز ظرف یا شکل آن نیست. این پدیده تحت عنوان “پارادوکس هیدرواستاتیک” یاد می شود.

از آنجایی که سنسور سطح هیدرواستاتیک معمولاً یک سنسور فشار سنج است، به طور خودکار تغییرات فشار اتمسفر را جبران می کند، بنابراین مقدار اندازه گیری، تنها فشار مایع ناشی از وزن مخصوص مایع و فاصله عمودی تا سطح را نشان می دهد. بنابراین، لول ترانسمیتر هیدرواستاتیک با محاسبه فاصله از محل قرارگیری تا سطح سیال از طریق فشار سیال، میزان سطح را به دقت اندازه میگیرد.



انواع لول ترانسمیترهای سطح هیدرواستاتیک

اندازه گیری هیدرواستاتیک سطح از طریق دو نوع ترانسمیتر انجام میپذیرد. نوع اول نوع با حسگر غوطه ور و نوع دوم از طریق اتصال ثابت به دیوار مخزن این کار را انجام میدهد.

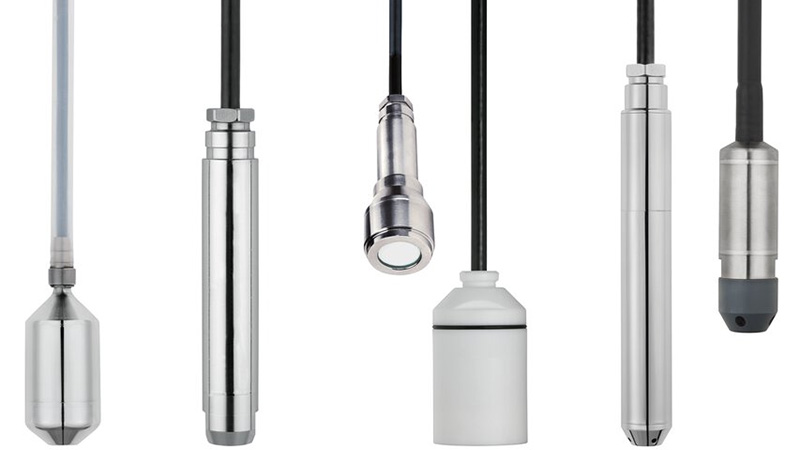

لول ترانسمیتر هیدرواستاتیک، یک فرستنده فشار غوطه ور در سیال است و برای نظارت بر سطح مایع از طریق سنجش فشار هیدرواستاتیک بکار میرود.

اندازه گیری فشار از طریق حسگر دیافراگمی غوطه ور در سیال و بر اساس فشار اتمسفر با اتصال یک کپیلاری تیوب به ترانسمیتر انجام می شود. این روش محبوبیت خود را مدیون سادگی و قابلیت اطمینان بالا است.

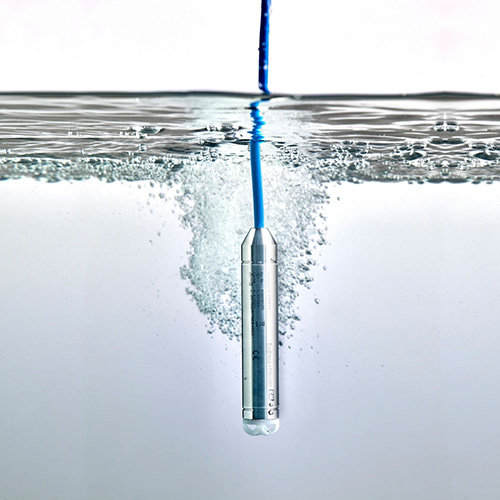

لول ترانسمیتر هیدرواستاتیک، معمولاً تغییرات فشار اتمسفر را به طور خودکار جبران می کند، بنابراین فشار اندازه گیری شده تنها فشار مایع را به دلیل وزن مخصوص مایع و فاصله عمودی تا سطح نشان می دهد. این تجهیزات با عنوان لول سنسورهای غوطه ور (submersible) نیز یاد میشوند.

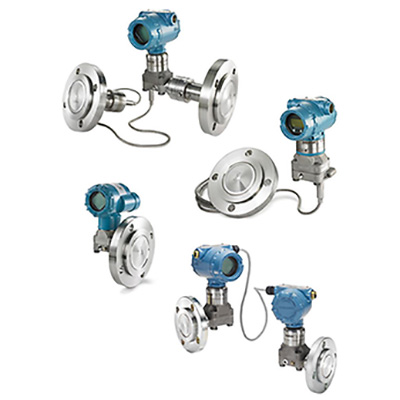

نوع دیگری از این تجهیز وجود دارد که غوطه ور نیست و به دیوار بیرونی مخزن توسط یک دیافراگم سیل متصل میشود و اندازه گیری فشار را انجام میدهند و معمولا توسط دیافراگم سیل و یا اتصال مستقیم به مخزن فشار کف آن را اندازه میگیرد. این کار توسط ترانسمیترهای فشار گیج یا حتی اختلاف فشاری قابل انجام است.

لازم به ذکر است که لول ترانسمیتر هیدرواستاتیک فقط برای مخازن روباز بکار میروند؛ چون فقط فشار گیج را اندازه میگیرند.



کاربردهای لول ترانسمیتر هیدرواستاتیک

سادگی استفاده از حسگر سطح هیدرواستاتیک، آن را به ابزار مناسبی برای سنجش سطح تبدیل می‌کند. این سنسور در اغلب موارد توسط کابل آویزان می‌شود یا فقط در آب تا انتهای منبع فرو رود.

مهم نیست که ساختار و هندسه مخزن چیست و یا دارای موانع، لبه ها یا پیچیدگی در شکل باشد، یک لول ترانسمیتر هیدرواستاتیک همیشه فشار مایع که تحت تأثیر چنین اختلالاتی قرار نمی گیرد را اندازه گیری می کند.

برای دستیابی به دقت بسیار بالا، اغلب ممکن است دمای محیط را برای تحلیل اثرات دما بر وزن مخصوص در نظر گیرند.

بطور بخصوص لول ترانسمیتر هیدرواستاتیک یک سنسور تخصصی برای نظارت بر سطح است که بیشتر در صنعت آب و فاضلاب بکار میرود. بکارگیری آسان و فناوری اندازه گیری قابل اعتماد و دقیق، آن را به یکی از رایج ترین سنسورهای سطح تبدیل می کند.

این روش اندازه گیری به طور وسیع در صنایع مختلف نظیر غذا و آب و فاضلاب – در تصفیه خانه های فاضلاب و ایستگاه های پمپاژ بکار میرود. این تجهیزات برمبنای کاربرد انواع مختلفی دارند که عبارتند از:

لول ترانسمیتر هیدرواستاتیک برای فاضلاب

ترانسمیتر سطح هیدرواستاتیک برای آب



مزایای ترانسمیتر سطح هیدرواستاتیک

• قابلیت اطمینان بالا
• مانیتورینگ سطح با دقت بالا
• تماس مستقیم با سیال
• فرآیندهای اندازه گیری تحت تأثیر عواملی مانند آلودگی، فوم و دیگر اثرات قرار نمی گیرند – مناسب برای کف سازی و صنایع مرتبط



معایب اندازه گیری سطح هیدرواستاتیک

• لول ترانسمیتر هیدرواستاتیک فقط در مایعات بکار میرود.
• اندازه گیری به چگالی سیال و فشار مخزن بستگی دارد.
• برای تمیز کردن غشای حسگر برای جلوگیری از رسوبات، تعمیر و نگهداری منظم مورد نیاز است.
• این روش فقط در مخازن روباز بکار میرود و در مخازن تحت فشار نمیتوان بکار گرفت.



محصولات اندازه گیری هیدرواستاتیک سطح

در این قسمت برخی سنسورها و ترانسمیترهای سطح هیدرواستاتیک از برندهای متعبر را معرفی می کنیم.

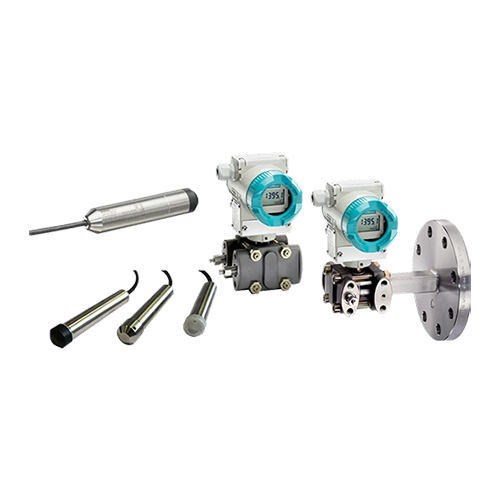

ترانسمیترهای هیدرواستاتیک برند زیمنس SIEMENS

SITRANS P420

SITRANS P320

SITRANS P300



حسگرهای غوطه ور هیدرواستاتیک زیمنس

SITRANS LH100

SITRANS LH300



حسگرهای غوطه ور هیدرواستاتیک ویکا WIKA

Model LS-10

Model LF-1

Model LH-20



ترانسمیترهای هیدرواستاتیک برند ویکا

Model S-11

Model IS-3



ترانسمیتر سطح هیدرواستاتیک روزمونت Rosemount

لول ترانسمیتر اختلاف فشار روزمونت مدل 3051L

ترانسمیتر اختلاف فشار مدل 3051CD

لول ترانسمیتر اختلاف فشارِی روزمونت مدل 3051S1

ترانسمیتر فشار رزمونت مدل ROSEMOUNT 3051CA1



ترانسمیتر سطح هیدرواستاتیک ABB

لول ترانسمیتر اختلاف فشار ABB مدل 266DRH

ترانسمیتر فشار ABB مدل 266HRH



لول ترانسمیتر هیدرواستاتیک اندرس هاوزر

مدل DELTAPILOT S



لول ترانسمیتر دیسپلیسر فیشر

DLC3010
