شیر فلکه سیم ایتالیا

شیر فلکه کشویی سیم (Cimberio Gate Valve)، یکی از محصولات پرفروش برند ایتالیایی سیم است که در صنایع مختلف جهت قطع و وصل جریان سیالات مورد استفاده قرار می گیرد.

شیر کشویی سیم ایتالیا با عملگر دستی (Hand Wheel) و حرکت فلکه ای (Multi-Turn) ارائه می شود. همچنین شیر کشویی قطری برابر با سایز خط لوله دارد بنابراین شیر کشویی هنگام باز شدن کامل، افت فشاری در سیال ایجاد نمی کنند.

همچنین به دلیل مساوی بودن قطر لوله و شیر، شیرهای کشویی امکان (pig running) در داخل لوله را برای عملیات تمیز کردن و بازرسی فراهم می کنند. این شیرها به دلیل ساختار مستحکم و قابلیت استفاده در کاربردهای مختلف به یکی از رایج ترین شیرها در صنایع تبدیل شده اند.

شرکت سیم ایتالیایی Cimberio یک برند پیشرو در سراسر جهان در تولید قطعات و شیرآلات برنجی برای سیستم های پایپینگ، گرمایش و تهویه مطبوع و شبکه های توزیع گاز و آب است. محصولات این شرکت شامل انواع شیر کشویی، شیر صافی، شیر یکطرفه، شیر توپی و بسیاری موارد دیگر است.

هنگام انتخاب شیر کشویی سیم مهم است که عواملی نظیر اندازه شیر،  فشار، محدوده دما، سازگاری با سیال فرآیندی و هر گونه استاندارد یا گواهینامه صنعتی خاص مورد نیاز برای کاربردهای مختلف در نظر گرفته شود. در ادامه به معرفی و بررسی انواع، ویژگی ها و پارامترهای مهم خرید شیر فلکه سیم ایتالیا می پردازیم.

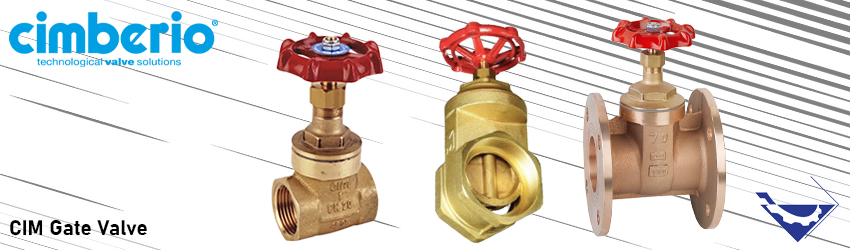

انواع شیر کشویی سیم

شیرهای کشویی سیم به دلیل ساختار با کیفیت بالا و عملکرد قابل اعتماد شناخته شده اند. آنها اغلب در کاربردهایی استفاده می شوند که جریان مستقیم سیال و حداقل افت فشار مورد نیاز است.

شیرهای کشویی از برند سیم بر اساس نوع اتصال به دو گروه فلنجی (Flanged gate valves) و رزوه ای (Threaded gate valves) تقسیم می شوند. انواع شیر فلکه کشویی سیم به شرح زیر است:

• 1.شیر کشویی رزوه ای مدل Cim 70B
• 2.مدل Cim 70BS
• 3.مدل Cim 70BSCR
• 4. مدل Cim 50
• 5.مدل Cim 50NPT
• 6.مدل Cim 70NPT
• 7.فلنجی مدل Cim 3250/1
• 8.مدل Cim 72FPN6
• 9.مدل Cim 72FPN10

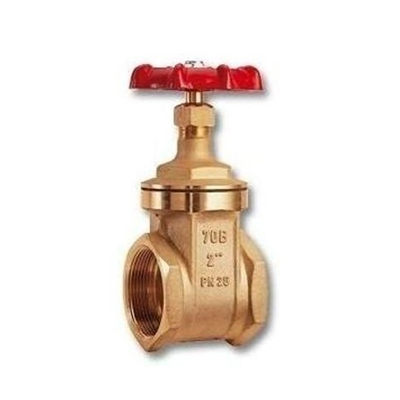

شیر کشویی مدل Cim 70B

این مدل شیر کشویی از برند سیم در طیف گسترده ای از کاربردها از جمله گرمایش، تهویه مطبوع، صنایع بهداشتی، خطوط لوله نفت، شبکه های بنزین، بخار اشباع شده و به طور کلی با هر مایع غیر خورنده مورد استفاده قرار می گیرد.

شیر کشویی مدل Cim 70B از آلیاژ برنج مطابق با استاندارد EN 12165-CW617N-DW در اندازه های تا 4 اینچ و  از آلیاژ برنز مطابق با استاندارد EN 1982-CC491K در اندازه های 5 اینچ و 6 اینچ تولید می شود.

به طور کلی شیرهای رزوه ای و برنجی سیم بر اساس استاندارد مدیریت کیفیت ISO 9001 و استاندارد EN 12266-1 طراحی می شوند همچنین دارای گارانتی 5 ساله می باشند.

در فشار اسمی PN20 (1/4 اینچ – 4 اینچ)، PN10 (5 و 6 اینچ) و دمای فرآیندی از 10- تا 180 درجه سانتی گراد (1/4 تا 4 اینچ) و 10- تا 150 درجه سانتی گراد (5 و 6 اینچ) کاربرد دارند. همچنین ظرفیت شیر (KV) از 7 تا 1818 برابر با سرعت جریان بر حسب m³/h با افت فشار 1 بار است.

شیر کشویی مدل Cim 70BS

شیر کشویی Cim 70BS از یک آلیاژ برنج ساخته شده است که با استاندارد EN 12165-CW617N-DW مطابقت دارد. این مدل شیر کشویی رزوه ای برای فشار اسمی  PN25 و دمای فرآیندی از 10- تا 186 درجه سانتی گراد به کار می رود.

شیرهای کشویی سیم مدل Cim 70BS از سایز 1/2 تا 4 اینچ با ظرفیت (KV) از 10 تا 1476 تولید می شوند.

شیر کشویی مدل Cim 70BSCR

شیر کشویی مدل Cim 70BSCR با آلیاژ برنج “CR” – “DZR” عرضه می شود که با استاندارد EN 12165 -CW 511L-DW مطابقت دارد. این مدل از شیرها از سایز 1/2 تا 2 اینچ با ظرفیت 10 تا 276 ساخته می شوند.

شیرهای کشویی Cim 70BSCR در فشار اسمی PN 20 (Watermark) و PN 25 (BSI Kitemark) و دمای فرآیندی از 10- تا 180/186 درجه سانتی گراد کاربرد دارند.

شیر کشویی مدل Cim 50

شیر فلکه کشویی Cim 50 از یک آلیاژ برنج تولید می شود که با استاندارد EN 12165-CW617N-DW مطابقت دارد. همچنین برای فشار اسمی PN16 و دمای فرآیندی از 10- تا 150 درجه سانتیگراد مورد استفاده قرار می گیرد.

این سری از شیرهای کشویی سیم از سایز 1/2 تا 4 اینچ با ظرفیت (KV) 12 تا 1065 قابل عرضه است.

شیر کشویی مدل Cim 50NPT

شیر کشویی مدل Cim 50NPT از یک آلیاژ برنج مطابق با استاندارد EN 12165-CW617N-DW تولید می شود. همانند سری فوق برای فشار اسمی PN16 و دمای فرآیندی از 10- تا 150 درجه سانتیگراد کاربرد دارد. همچنین این سری از محصولات سیم با اتصالات رزوه ای NPT از سایز 1/2 تا 4 اینچ با ظرفیت 12 تا 1065 ارائه می شوند.

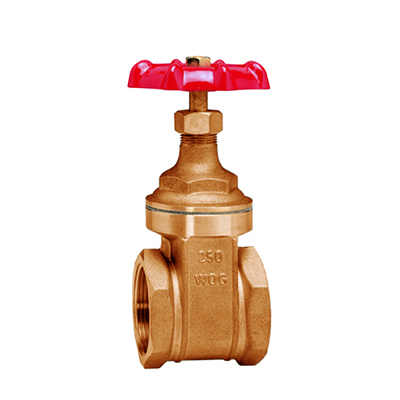

شیر کشویی مدل Cim 70NPT

شیر کشویی Cim 70NPT از آلیاژ برنج مطابق با استاندارد EN 12165-CW617N-DW در اندازه های تا 4 اینچ همچنین از آلیاژ برنز مطابق با استاندارد EN 1982-CC491K در اندازه های 5 اینچ و 6 اینچ تولید می شود.

برای فشار اسمی PN20 (1/4 اینچ – 4 اینچ) و  PN10 (5 و 6 اینچ) و دمای فرآیندی از 10- تا 180 درجه سانتیگراد (1/4 تا 4 اینچ ) و  10- تا 150 درجه سانتی گراد (5 و 6 اینچ) استفاده می شود. همچنین از سایز 1/4 تا 6 اینچ با ظرفیت 7 تا 1818 قابل سفارش می باشند.

در ادامه به معرفی انواع شیر کشویی سیم بر اساس نوع اتصال فلنجی (Flanged gate valves) می پردازیم:

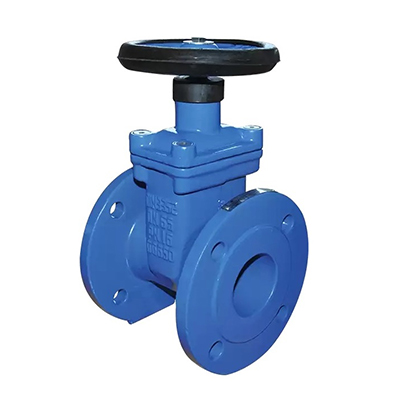

شیر کشویی مدل Cim 3250/1

این سری از محصولات شرکت ایتالیایی سیم در سایزهای بزرگتر و با اتصالات فلنجی مطابق استانداردهای ISO 9001 و EN 12266-1 تولید می شوند. شیر کشویی مدل Cim 3250/1 با آب بندی نرم (Soft Seat) مناسب طیف وسیعی از مایعات غیر خورنده است ولی برای بخارات به کار نمی رود.

شیر کشویی فلنجی سیم مدل 3250/1 دارای 2 سال ضمانت است و از چدن داکتیل مطابق EN GJS500-7 ساخته می شود. این مدل از شیرهای کشویی در سایزهای بزرگتر از 40 تا 300 اینچ با ظرفیت 110 تا 17100 m³/h ارائه می شوند.

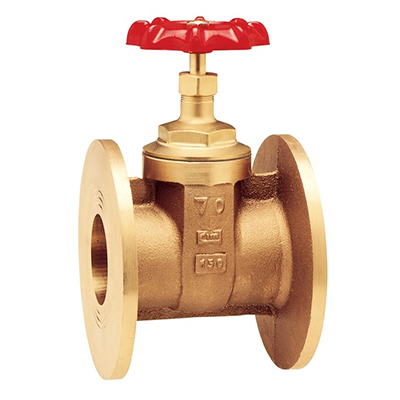

شیر کشویی مدل Cim 72FPN6

شیر کشویی مدل Cim 72FPN6 از آلیاژ برنزی تولید می شود که با استاندارد EN 1982-CC491K مطابقت دارد. این مدل شیر کشویی سیم فلنجی بدون سوراخ برای فشار اسمی PN16 (DN 15 تا 100) و PN10 (DN 125 و 150) طراحی می شود. همچنین داراری 5 سال ضمانت است.

شیر کشویی سیم 72FPN6 در دمای فرآیندی از 10- تا 170 درجه سانتی گراد (DN 15 تا 100) و  10- تا 150 درجه سانتی گراد (DN 125 و 150) به کار می رود. این سری از محصولات سیم از سایز 1/2 تا 6 اینچ با ظرفیت 12 تا 1818 ارائه می شود.

تنها تفاوت مدل Cim *72FPN6 و Cim 72FPN6 در نوع فلنج اتصالات است مدل Cim *72FPN6 برای اتصال به فلنج سوراخ کاری شده است.

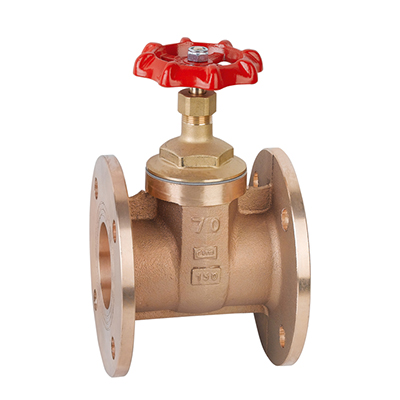

شیر کشویی مدل Cim 72FPN10

شیر فلکه کشویی  Cim 72FPN10 جهت قطع و وصل جریان سیالات مختلف از سایز 1/2 تا 6 اینچ با ظرفیت 12 تا 1818 ارائه می شود. فشار اسمی این مدل شیر کشویی PN16 (DN 15 تا 100) و PN10 (DN 125 و 150) است.

همچنین در دمای فرآیندی از 10- تا 170 سانتیگراد (DN 15 تا 100) و 10- تا 150 سانتیگراد (DN 125 و 150) به کار می رود. Cim *72FPN10 نیز همانند مدل Cim 72FPN10 اما با مدل فلنجی و بدنه سوراخ شده جهت اتصال است.

پارامترهای مهم خرید شیر فلکه سیم ایتالیا

هنگام انتخاب و خرید شیر دروازه ای یا کشویی از برند معتبر سیم ایتالیا برای یک کاربرد خاص، در نظر گرفتن چندین فاکتور برای اطمینان از عملکرد بهینه و طول عمر شیر ضروری است. برخی از عوامل مهمی که در خرید شیر کشویی سیم ایتالیا باید در نظر گرفته شوند عبارتند از:

• 1. شرایط فرآیندی: شرایط عملیاتی از جمله دما، فشار و سرعت جریان را ارزیابی کنید تا شیر کشویی را انتخاب کنید که بتواند نیازهای خاص کاربرد شما را برطرف کند.
• 2.سایز شیر: اندازه لوله و جریان مورد نیاز را برای تعیین سایز شیر مناسب در نظر بگیرید. انتخاب سایز صحیح کنترل جریان کارآمد را تضمین می کند و از افت فشار بیش از حد جلوگیری می کند.
• 3.متریال شیر: مواد مناسب را برای بدنه، دیسک و نشیمنگاه شیر بر اساس سازگاری با سیال مورد استفاده انتخاب کنید. عواملی مانند مقاومت در برابر خوردگی و تحمل دما را در نظر بگیرید.
• 4. اتصالات فرآیندی: نوع اتصالات انتهایی مورد نیاز مانند انتهای فلنجی، رزوه ای یا جوشی را بر اساس سیستم لوله کشی و الزامات نصب ارزیابی کنید.
• 5. استانداردها و گواهینامه های صنعت: اطمینان حاصل کنید که شیر فلکه کشویی انتخاب شده با استانداردها و گواهینامه های صنعت مطابقت دارد تا کیفیت، قابلیت اطمینان و ایمنی آن تضمین شود.

تجهیز صنعت یکی از بزرگترین تامین کنندگان انواع تجهیزات ابزار دقیق و شیرآلات پایپینگ نظیر انواع شیر فلکه کشویی چدنی، شیر توپی، شیر کروی، شیر سوزنی و غیره در کشور است. این فروشگاه بزرگ انواع شیر کشویی از برند سیم را با بهترین کیفیت و قیمت مناسب به فروش می رساند. جهت کسب اطلاعات بیشتر و استعلام قیمت شیر کشویی میتوانید با کارشناسان فنی و فروش ما در تماس باشید.
