مانوستات ویکا

مانوستات ویکا (Manostat) یا گیج های فشار سوئیچ دار ویکا (Contact pressure gauges) یکی از تجهیزات متداول در زمینه تجهیزات ابزار دقیق و اندازه گیری فشار میباشد که تشکیل شده از یک عدد مانومتر (گیج فشار) و یک عدد پرشر سوئیچ می باشد که می تواند بروی یک یا چند فشار مختلف تنظیم گردد و یک سیگنال off،on در قالب یک سیگنال کنتاکت الکتریکی را به تجهیزات مورد نظر از قبیل شیر، پمپ و یا کمپرسور و … ارسال نماید.

مانوستات (Manostat) یک دستگاه کنترل فشار است که استفاده‌های مختلفی در صنایع مختلف دارد. این دستگاه برای کنترل و تنظیم فشار در سیستم‌های مختلف استفاده می‌شود.

تجهیز صنعت، یک تامین کننده معتبر برای انواع مانوستات ویکا و سایر تجهیزات ابزار دقیق از برند ویکا و سایر برند های مطرح می باشد. این شرکت قادر است به شما در خرید مانوستات ویکا کمک کند و قیمت‌های مربوطه را برای شما استعلام دهد. تیم کارشناسان فنی تجهیز صنعت با داشتن اطلاعات کامل درباره محصولات مانوستات ویکا، می‌توانند به شما در انتخاب بهترین مدل برای نیازهای شما کمک کنند.

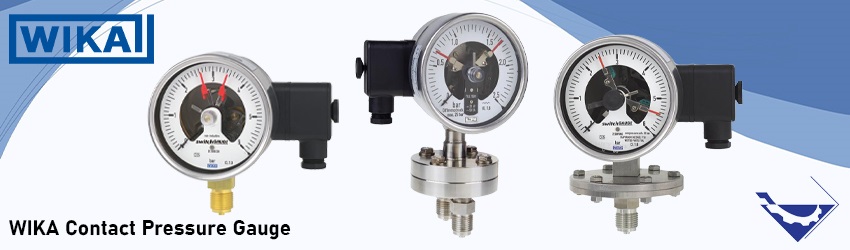

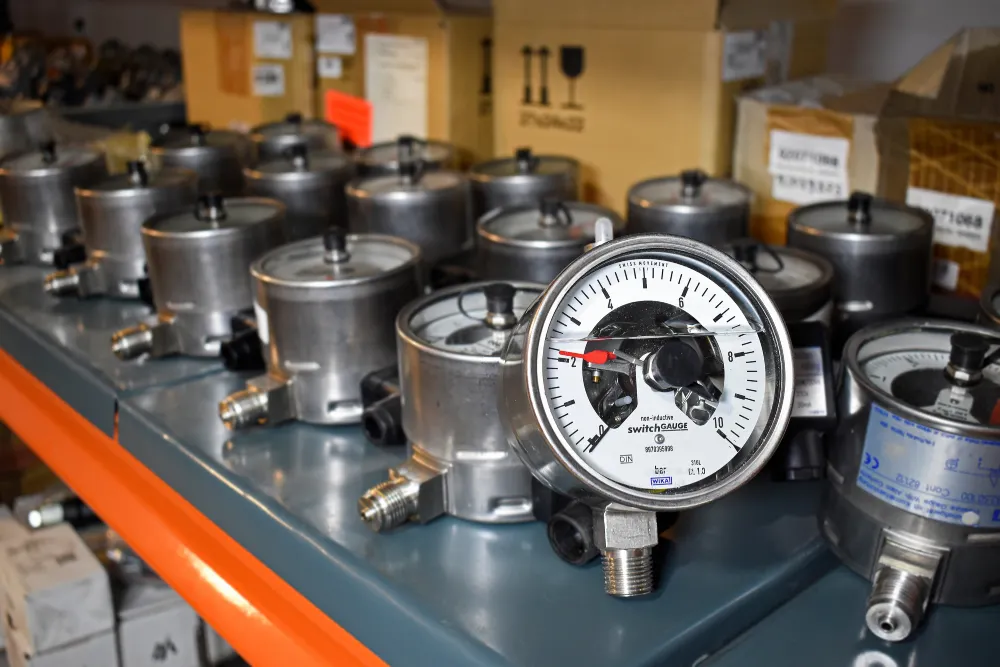

مانوستات ویکا یا گیج های فشار سوئیچ دار ویکا

مانوستات ویکا یا گیج های فشار سوئیچ دار ویکا (Contact pressure gauges) در مواردی کاربرد دارند که نیاز به نمایش محلی فشار فرایند و همزمان نظارت بر آستانه‌های خاص فشاری است. کنتاکت های سوئیچ (switch contacts) در این فشارسنج‌ها وابسته به موقعیت نشانگر روی دستگاه اندازه‌گیری نشان‌دهنده بسته یا باز می‌شوند. اگر خواندن فشار به طور قابل توجهی بالاتر یا پایین‌تر از یک مقدار تنظیم شده باشد، کنتاکت ها فعال می‌شوند و این می‌تواند برای فعال‌سازی هشدار استفاده شود، بنابراین اصطلاح “کنتاکت هشدار” نیز به کار می‌رود. کنتاکت های گیج فشار همچنین برای راه‌اندازی، توقف یا تغییر فرآیندها نیز مناسب هستند.
مانوستات (Manostat) یک نوع گیج فشار با قابلیت کنترل فشار و نظارت بر آستانه‌های فشار است. در واقع، مانوستات یک نوع کنتاکت فشار است که علاوه بر نمایش فشار فرایند به صورت محلی، قابلیت کنترل و نظارت بر آستانه‌های مشخصی از نظر فشار را نیز دارد.

مانوستات معمولاً دارای اتصالات سوئیچی یا کنتاکت های سوئیچی (switch contacts) است که وظیفه بستن یا باز کردن مدارها را به تناسب موقعیت نشانگر روی دستگاه اندازه‌گیری دارند. اگر قرائت فشار به طور قابل توجهی بالاتر یا پایین‌تر از مقدار تنظیم شده باشد، کنتاکت سوئیچ فشارسنج فعال می‌شوند و می‌توانند به عنوان کنتاکت هشدار (alarm contacts) عمل کنند. این به معنای این است که مانوستات می‌تواند در صورت عبور از آستانه‌های تعیین شده، سیگنال هشداری را فعال کند تا به کاربر اعلام کند که فشار فراتر از محدوده مورد نظر قرار گرفته است.

علاوه بر این، مانوستات قابلیت کنترل فرآیندها را نیز دارد. با استفاده از اتصالات سوئیچی ، می‌توان مانوستات را برای راه‌اندازی، توقف یا تغییر فرآیندها استفاده کرد. با تغییر موقعیت سوزن و در نتیجه تغییر وضعیت اتصالات سوئیچی ، امکان کنترل فرآیندها و ایجاد تغییرات لازم در مدارها و دستگاه‌های مرتبط با فشار فراهم می‌شود.

مهمترین وظایف مانوستات ویکا:

مانوستات ویکا داراي دو وظيفه مهم مي‌باشد:

• محافظت از اجزاء سيستم در مقابل خرابی‌های ناشي از تغييرات فشار.
• كنترل تغييرات فشار.

بطور کلی تجهیزاتی که دارای سوئیچ می باشند در ابزار دقیق جزء تجهیزات حفاظتی محسوب می شوند.

این تجهیزات دارای یک set point هستند که به محض رسیدن فشار به آن مقدار مشخص، یک کنتاکت الکتریکی تغییر وضعیت داده و از حالت کاملآ باز یا نرمال اوپن (NO) به حالت کاملآ بسته یا نرمال کلوز (NC) و بالعکس تغییر حالت می دهند.

انواع مانوستات ویکا

اين سوييچ به سه نوع اصلي تقسیم مي‌شود:

• كليد کنترل فشار پايين.
• كليد کنترل فشار بالا.
• كليد کنترل فشار چند مرحله ایی.

جنس مانومتر ها در اغلب مانوستات ها از استیل با کانکشن استیل یا برنجی می باشد که در صفحات 10 سانت یا 16 سانت تولید می گردد.
اغلب این تجهیزات قابلیت ترزیق روغن نیز دارا می باشند.

انواع مانوستات دیافراگمی ویکا

شرکت ویکا مجموعه‌ای از مانوستات‌ها را در دسته‌بندی محصولات خود قرار داده است. در زیر به برخی از این محصولات گیج های فشارسوئیچ دار ویکا اشاره می‌کنیم:

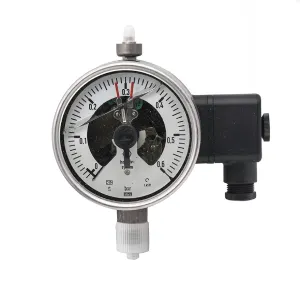

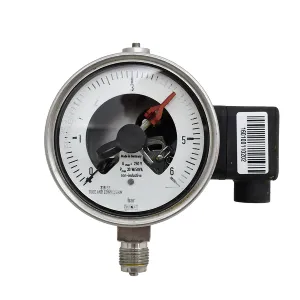

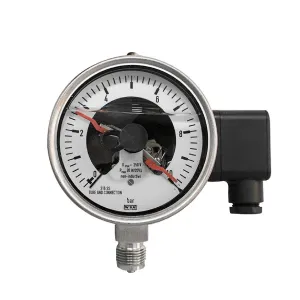

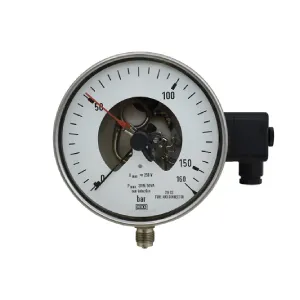

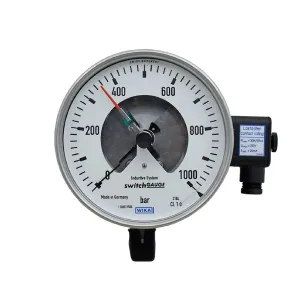

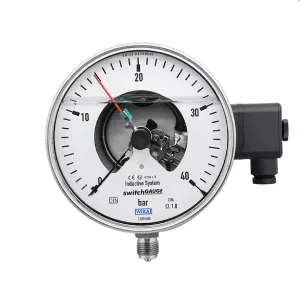

مدل‌های PGS23.100 و PGS23.160:

این مانوستات‌ها دارای لوله بوردون (Bourdon tube) و کنتاکت های سوئیچی هستند. طراحی آنها برای صنایع فرآیندی است و سایز NS 100 و 160 می‌باشند.

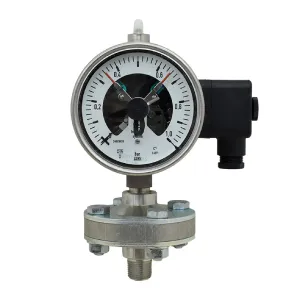

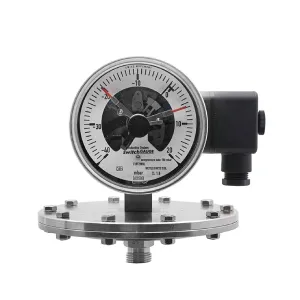

مدل‌های PGS43.100 و PGS43.160:

این مانوستات‌ها دارای دیافراگم و کنتاکت های سوئیچی هستند. برای صنایع فرآیندی طراحی شده‌اند و دارای ایمنی بار بالا تا 10 برابر مقدار پرشده و حداکثر 40 بار هستند.

مدل‌های PGS21.100 و PGS21.160:

این مانوستات‌ها دارای لوله بوردون و کنتاکت های سوئیچی هستند. جعبه آنها از جنس استیل ضدزنگ است و سایز NS 100 و 160 را دارند.

مدل PGS23.063:

این مانوستات دارای لوله بوردون و کنتاکت های سوئیچی است و برای صنایع فرآیندی با سایز NS 63 طراحی می شود.

مدل PGS25:

این مانوستات دارای لوله بوردون و سوئیچ الکترونیکی فشار است. جعبه آن از جنس استیل ضدزنگ می باشد و سایز NS 50 و 63 را داراست.

مدل PGS21:

این مانوستات دارای لوله بوردون و کنتاکت های سوئیچی است. جعبه آن از جنس استیل ضدزنگ است و سایز
NS 40 [1 ½”], 50 [2″] and 63 [2 1/2”] را داراست.

مدل‌های DPGS43.100 و DPGS43.160:

این مانوستات‌ها دارای لوله بوردون و کنتاکت های سوئیچی هستند. برای صنایع فرآیندی طراحی شده‌اند و دارای یک حجره‌ی رسانایی کامل فلزی هستند.

مدل 532.53+8xx:

این مانوستات فشار مطلق با کنتاکت های سوئیچی است. برای صنایع فرآیندی طراحی و سایز NS 100 و 160 را دارد.

مدل DPGS40:

این مانوستات فشار تفاضلی با سوئیچ‌های میکرو است. دارای نشانگر فشار کاری یکپارچه (DELTA-comb) است.

مدل DPGS40TA:

این مانوستات فشار تفاضلی با سوئیچ‌های میکرو است. دارای نشانگر فشار کاری یکپارچه (DELTA-comb) و قابلیت تست کامپوننت است.

هر کدام از این مدل های مانوستات ویکا دارای انواع مختلفی از کنتاکت های سوئیچ می باشند که در در ادامه انواع این کنتاکت های سوئیچ بیان می شود.

انواع کنتاکت های سوئیچ:

محصولات شرکت ویکا شامل انواع مختلفی از کنتاکت های سوئیچ (switch contacts) هستند که در زیر به برخی از آنها اشاره می‌کنم:

سوئیچ مغناطیسی با عملکرد پنجره‌ای (Magnetic snap-action contact model 821):

• نیازی به واحد کنترل یا تامین برق ندارد.
• قابلیت سوئیچینگ مستقیم تا 250 ولت و 1 آمپر را دارد.
• تا ۴ کنتاکت سوئیچ در هر سازوکار اندازه‌گیری قرار می‌گیرد.

القایی (Inductive contact model 831):

• برای استفاده در مناطق خطر با واحد کنترل مربوطه (مدل 904.xx) مناسب است.
• عمر مفید طولانی به دلیل سنسور بدون تماس دارد.
• تأثیر کمی بر دقت نمایش دارد.
• سوئیچینگ ایمن در فرکانس سوئیچینگ بالا را انجام می‌دهد.
• مقاوم در برابر خوردگی است.
• همچنین در نسخه ایمنی نیز در دسترس است.
• تا ۳ کنتاکت سوئیچ در هر سازوکار اندازه‌گیری قرار می‌گیرد.

 الکترونیکی (Electronic contact model 830 E):

• برای تحریک مستقیم یک کنترلر منطق برنامه‌پذیر (PLC) مناسب است.
• سیستم ۲ سیم (گزینه: سیستم ۳ سیم) را دارد.
• عمر مفید طولانی به دلیل سنسور بدون تماس دارد.
• تأثیر کمی بر دقت نمایش دارد.
• سوئیچینگ ایمن در فرکانس سوئیچینگ بالا را انجام می‌دهد.
• مقاوم در برابر خوردگی است.
• تا ۳ کنتاکت سوئیچ در هر سازوکار اندازه‌گیری قرار می‌گیرد.

سوئیچ رید (Reed switch model 851):

• نیازی به واحد کنترل یا تامین برق ندارد.
• قابلیت سوئیچینگ مستقیم تا 250 ولت و 1 آمپر را دارد.
• برای تحریک مستقیم یک کنترلر منطق برنامه‌پذیر (PLC) مناسب است.
• بدون تماس و بدون سایش عمل می‌کند.
• در سازوکار اندازه‌گیری NS 100 حداکثر دو کنتاکت تغییریاب در هر سازوکار اندازه‌گیری قرار می‌گیرد.

عملکرد سوئیچینگ:

مدل‌های سوئیچ با شماره xx.1 8و xx.2 8دارای عملکرد سوئیچینگ مختلفی هستند که با استفاده از اعداد 1، 2 و 3 نشان داده می‌شود. همچنین مدل‌های 821.3 و 851.3 نیز دارای عملکرد تغییریابی هستند که وقتی سوئیچ به نقطه تنظیم می‌رسد، یک کنتاکت قطع می‌شود و یک کنتاکت در همان زمان بسته می‌شود.

بنابراین، خلاصه عملکردهای سوئیچینگ مختلف به شرح زیر است:

مدل  8xx.1 : نرمالی باز (حرکت سوئیچ به سمت عقربه‌ی ساعت)

مدل 8xx.2: نرمالی کلوز (حرکت سوئیچ به سمت عقربه‌ی ساعت)

821.3 و 851.3: تغییریاب؛ یک کنتاکت قطع می‌شود و همزمان یک کنتاکت کلوز می‌شود وقتی سوئیچ به نقطه تنظیم می‌رسد.

قیمت مانوستات ویکا

جهت مشاهده اطلاعات مانوستات ویکا اینجا را کلیک نمایید.
