انتخاب اشتباه شیر برقی فقط به تعویض یک قطعه ختم نمی شود. شیری که باز نمی شود خط تولید را متوقف می کند، کویلی که بیش از حد گرم شود می سوزد، بسته شدن ناگهانی در خط مایع ضربه قوچ ایجاد می کند و آب بند ناسازگار به نشتی می انجامد. این خطاها با یک روش منظم قابل پیشگیری هستند. در این راهنمای انتخاب شیر برقی آسکو، معیارها را به همان ترتیبی مرور می کنیم که در عمل تصمیم گرفته می شود: از سیال و نوع عملکرد شروع می کنیم و به جزئیات کویل می رسیم. مرجع اصلی ما کاتالوگ رسمی ASCO است و این مقاله جای برگه فنی هر مدل را نمی گیرد.
شیر برقی آسکو را چگونه انتخاب کنیم؟
برای انتخاب شیر برقی آسکو، نباید مدل را فقط بر اساس قطر لوله یا سایز رزوه انتخاب کرد. نوع سیال، فشار سیستم، دبی عبوری، دمای کاری و نحوه عملکرد شیر باید با مشخصات فنی مدل مورد نظر مطابقت داشته باشد. همچنین در شیرهای پایلوت دار، حداقل اختلاف فشار لازم برای عملکرد صحیح اهمیت دارد. بنابراین، انتخاب مدل مناسب زمانی دقیق خواهد بود که شرایط واقعی خط با محدوده کاری شیر مقایسه شود.
این فرایند در هفت گام خلاصه می شود:
- سیال و دمای آن را مشخص کنید.
- نوع عملکرد و تعداد مسیرها را تعیین کنید.
- حالت ایمن هنگام قطع برق را انتخاب کنید (NC یا NO).
- حداقل و حداکثر اختلاف فشار کاری را بسنجید.
- دبی مورد نیاز را به Kv/Cv تبدیل کنید.
- کویل، ولتاژ و شرایط محیط نصب را بررسی کنید.
- نتیجه را با کاتالوگ سری و کد کامل سفارش تطبیق دهید.
جدول بعدی همین گام ها را در قالب نقشه تصمیم نشان می دهد.
جدول تصمیم گیری (Decision Map) انتخاب شیر برقی آسکو
این جدول ترتیب منطقی پرسش ها را نشان می دهد. هر گام دامنه انتخاب را محدودتر می کند و گام بعدی روی خروجی آن سوار می شود.
| گام | پرسش کلیدی | اگر پاسخ این باشد… | نتیجه برای انتخاب |
|---|---|---|---|
| 1 | سیال چیست؟ | هوا و گاز خنثی، آب، روغن سبک، بخار، گاز سوخت یا سیال خورنده | جنس بدنه و آب بند را تعیین می کند؛ برای بخار و سوخت سراغ سری های سرویس ویژه بروید |
| 2 | چند مسیر لازم است؟ | ۲/۲ برای قطع و وصل خط | شیر دو راهه |
| ۳/۲ برای عملگر تک اثره یا تخلیه | شیر سه راهه | ||
| ۴/۲ یا ۵/۲ برای عملگر دو اثره | شیر چهار راهه | ||
| 3 | حالت ایمن هنگام قطع برق؟ | خط باید بسته شود | NC |
| خط باید باز بماند | NO | ||
| نگهداری حالت بدون مصرف دائمی | بررسی نوع Maglatch | ||
| 4 | اختلاف فشار واقعی چقدر است؟ | صفر یا بسیار پایین | عملکرد مستقیم |
| بالاتر از حداقل اختلاف فشار سری مورد نظر | عملکرد پایلوتی مجاز است | ||
| بالاتر از MOPD | سری فشار بالا | ||
| 5 | دبی و افت فشار مجاز؟ | Kv/Cv محاسبه شده | شیری با Kv/Cv کمی بالاتر و اوریفیس متناسب |
| 6 | دما و محیط؟ | دمای بالا یا محیط خطرناک | کلاس عایق کویل، محفظه و تاییدیه را انتخاب کنید |
| 7 | منبع تغذیه؟ | AC یا DC و ولتاژ | کویل با ولتاژ و توان مناسب |
| 8 | تایید نهایی | همه پارامترها مشخص شد | کد کامل را از کاتالوگ استخراج و تایید کنید |
ترتیب گام ها اهمیت دارد. سیال و نوع عملکرد را اول تعیین کنید، چون سری قابل استفاده را محدود می کنند. جزئیات کویل را آخر بگذارید، زیرا تقریبا برای هر سری چند گزینه ولتاژ وجود دارد و انتخاب آن، مسیر تصمیم را تغییر نمی دهد.

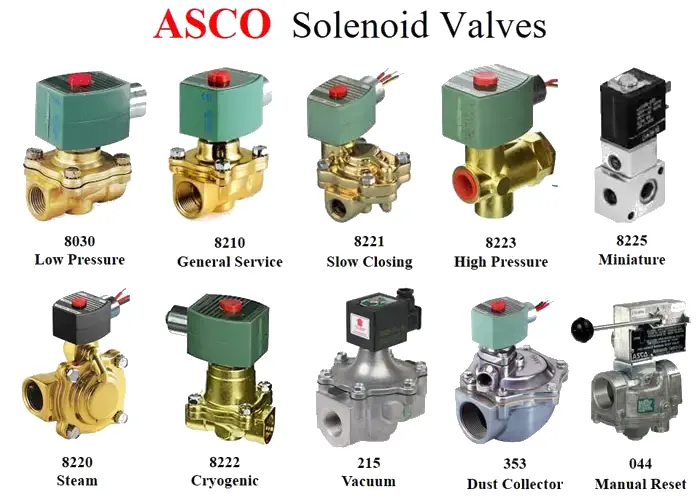

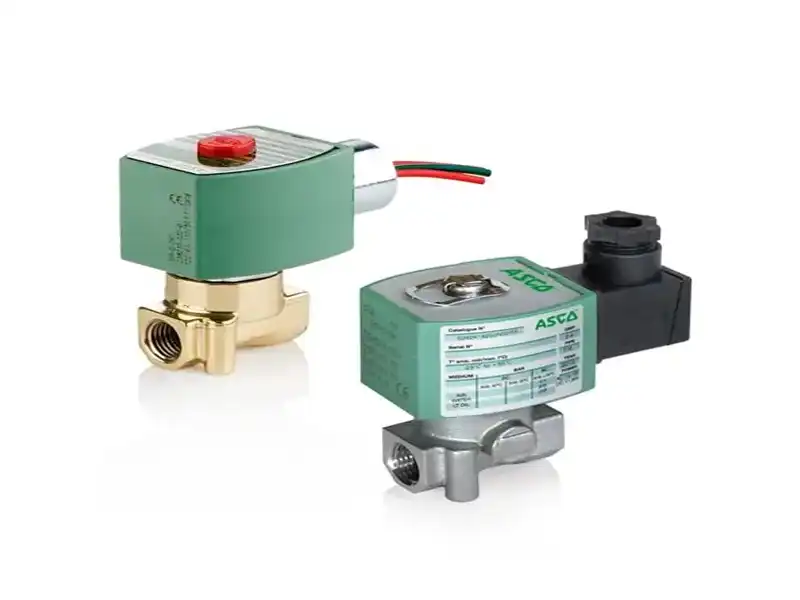

برای دید کلی تر، خانواده های نمونه در فهرست Catalog ۳۵ در جدول زیر آمده‌اند.
| نیاز | خانواده‌های نمونه در کاتالوگ |
| ۲/۲ عمومی | سری های ۲۱۰، ۲۱۲، ۲۶۲/۲۶۳ |
| ۲/۲ بسته شدن آرام (کاهش ضربه قوچ) | سری ۲۲۱ |
| ۲/۲ فشار بالا | سری ۲۲۳ |
| ۳/۲ عمومی | سری های ۳۰۰/۳۱۵، ۳۲۰، ۳۲۷ |
| ۴ راهه | سری های ۳۴۰، ۳۴۲، ۳۴۴، ۳۴۵ |
| بخار و آب داغ | سری های Steam و Hot Water Steam |
| سوخت گاز و نفت | خانواده Combustion |
| نگهدارنده مغناطیسی | Maglatch ۲ راهه و ۳ راهه |
اگر مشخصات فرایند را در اختیار دارید، می توانید برای تایید مدل با تجهیز صنعت هم مشورت کنید.
نکات انتخاب شیر برقی آسکو
۱. سیال، جنس بدنه و آب‌بند
سیال مهم ترین فیلتر اول است. هوا، گاز خنثی، آب، روغن سبک، بخار، گاز سوخت و سیال های خورنده هر کدام الزامات متفاوتی دارند. جنس بدنه (برنج، استیل، آلومینیوم یا پلاستیک) و جنس آب بند (NBR، FKM، EPDM، PTFE و…) باید با سیال و دما سازگار باشد.
برای سرویس های ویژه مانند بخار، سوخت گاز و نفت، آمونیاک، خلأ و سیال های بسیار سرد، ASCO سری های اختصاصی دارد. در این موارد سراغ سری های General Service نروید. جدول سازگاری شیمیایی را از حافظه یا از سایت های دیگر برندارید؛ ملاک، کاتالوگ همان سری است.
۲. فشار: حداقل و حداکثر اختلاف فشار
اختلاف فشار یعنی فشار ورودی منهای فشار خروجی. این کمیت با فشار خط یکی نیست و شیر برقی دقیقا به همین اختلاف واکنش نشان می دهد.
در شیر با عملکرد مستقیم (Direct Acting)، کویل مستقیم روی نشیمنگاه اثر می گذارد. چنین شیری حتی بدون اختلاف فشار هم باز می شود، اما معمولا برای دبی کم و اوریفیس کوچک مناسب است. در شیر پایلوتی (Pilot Operated)، فشار خود سیال به باز شدن کمک می کند. بنابراین با کویل کوچک تر می توان دبی بیشتری را کنترل کرد، به شرط آنکه حداقل اختلاف فشار لازم برقرار باشد. این حداقل بین سری ها فرق دارد و باید از جدول همان سری خوانده شود.
سقف این محدوده را MOPD (Maximum Operating Pressure Differential) تعیین می کند؛ یعنی بیشترین اختلاف فشاری که کویل می تواند در برابر آن شیر را باز نگه دارد. مقدار MOPD برای کویل AC و DC متفاوت است.
۳. سایز، Cv و Kv
سایز رزوه یا فلنج با ظرفیت عبور برابر نیست. ظرفیت را اوریفیس و ضریب جریان تعیین می کند. Kv دبی آب بر حسب مترمکعب بر ساعت با افت فشار یک بار است و Cv دبی آب بر حسب گالن آمریکایی در دقیقه با افت فشار یک psi. تبدیل تقریبی آن ها Cv ≈ ۱٫۱۵۶ × Kv است.
برای مایعات از این رابطه استفاده کنید:
Kv = Q ÷ √(Δp ÷ SG)
در این رابطه Q دبی بر حسب m³/h، Δp افت فشار مجاز بر حسب bar و SG چگالی نسبی سیال است (برای آب برابر ۱).
مثال: دبی ۳ m³/h آب با افت فشار مجاز ۰٫۵ bar. داریم Kv = ۳ ÷ √۰٫۵ ≈ ۴٫۲ و در نتیجه Cv ≈ ۴٫۹. شیر انتخابی باید Kv/Cv کمی بالاتر از این مقدار داشته باشد، نه چند برابر آن.
اگر افت فشار واقعی کمتر از حداقل اختلاف فشار شیر پایلوتی باشد، آن شیر برای این کاربرد بزرگ است (Oversize) و ممکن است کامل باز نشود. برای گازها و بخار، محاسبه به عوامل جریان بحرانی وابسته است و باید از سند «Flow Data» ASCO استفاده کرد.
۴. NC یا NO
معیار اول حالت ایمن (Fail-safe) است: هنگام قطع برق، خط باید بسته شود یا باز بماند؟ NC (Normally Closed) در حالت بی برقی بسته است و برای قطع ایمن مناسب است. NO (Normally Open) در حالت بی برقی باز است و برای مسیرهایی به کار می رود که باید همیشه جریان داشته باشند، مانند تخلیه یا خنک کاری.
معیار دوم مدت برقدار بودن کویل است. اگر شیر بیشتر زمان برقدار می ماند، کویل گرم می شود. در این حالت مدل NO یا نوع نگهدارنده مغناطیسی (Maglatch) را بررسی کنید.

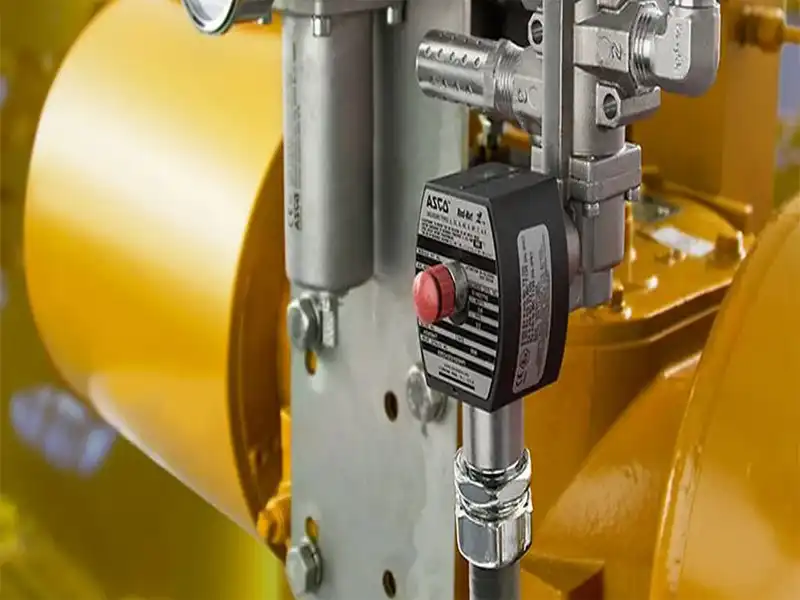

۵. کویل، ولتاژ و محیط نصب
ولتاژ و نوع جریان (AC یا DC)، توان مصرفی و کلاس عایق کویل را مطابق منبع تغذیه انتخاب کنید. درجه حفاظت محفظه مهم است و در محیط های خطرناک باید تاییدیه های مورد نیاز پروژه، مثلا ضد انفجار بودن، روی برگه فنی همان کد بررسی شود. این تاییدیه ها برای همه مدل ها یکسان نیستند.
دمای محیط و دمای سیال با هم روی طول عمر کویل اثر می گذارند. لوازم جانبی مانند فیلتر خط (Strainer)، کانکتور برقی و کویل یدکی را هم از ابتدا در نظر بگیرید.
خطاهای رایج در انتخاب شیر برقی آسکو
بیشتر مشکلات میدانی از چند اشتباه تکراری می آیند. هر مورد را با پیامد عملی اش مرور می کنیم.
۱. انتخاب بر اساس سایز لوله. شیری با رزوه هم اندازه لوله لزوماً Cv مناسب ندارد. نتیجه، افت فشار زیاد یا شیر بیش از حد بزرگ است.
۲. نادیده گرفتن حداقل اختلاف فشار. شیر پایلوتی در خطوط کم فشار، مخزن های تخلیه شونده و سیستم های ثقلی کامل باز نمی شود.
۳. انتخاب NC یا NO از روی عادت. ملاک باید حالت ایمن فرایند و مدت برقدار بودن کویل باشد، نه عادت یا موجودی انبار.
۴. بی توجهی به سازگاری آب بند. ناسازگاری آب بند با سیال یا دما به تورم، سایش و نشتی زودهنگام می انجامد.
۵. استفاده از سری General Service برای سرویس ویژه. بخار، سوخت گاز، اکسیژن، آمونیاک و خلأ سری ها و تاییدیه های مخصوص دارند.
۶. نادیده گرفتن ضربه قوچ. بسته شدن سریع در خط مایع ضربه فشاری ایجاد می کند. سری های بسته شدن آرام یا اصلاح مسیر را بررسی کنید.
۷. حذف فیلتر خط. ذرات جامد روی نشیمنگاه می نشینند و باعث نشتی یا گیر کردن شیر می شوند.
۸. سفارش با نام عمومی به جای کد کامل. پسوندهای کد، از جمله ولتاژ، جنس آب بند و ویژگی های اختیاری، بخشی از مشخصاتند.
انتخاب نهایی
برای انتخاب مدل، مشخصات فرایند را برای تجهیز صنعت ارسال کنید. اطلاعات زیر کار بررسی را سریع تر می کند:
- نوع سیال و دمای آن
- فشار ورودی و خروجی (یا اختلاف فشار)
- دبی مورد نیاز و سایز خط
- NC یا NO و حالت ایمن مورد نظر
- ولتاژ و نوع جریان کویل
- محیط نصب (عادی یا خطرناک)
- کد یا عکس برچسب شیر فعلی، در صورت وجود
سوالات متداول
شیر برقی آسکو NC بهتر است یا NO؟
«بهتر» وجود ندارد. حالت ایمن هنگام قطع برق و مدت برقدار بودن کویل معیار انتخابند. NC برای قطع ایمن و NO برای خطی است که باید باز بماند.
تفاوت Cv و Kv چیست؟
Kv با m³/h و bar و Cv با gpm و psi تعریف می شود. هر دو ظرفیت عبور شیر را نشان می دهند و تبدیل تقریبی آن ها Cv ≈ ۱٫۱۵۶ × Kv است.
آیا سایز شیر برقی باید با سایز لوله برابر باشد؟
لزوما نه. ظرفیت را اوریفیس و Kv/Cv تعیین می کند و با تبدیل می توان قطر را کم یا زیاد کرد. ملاک، دبی و افت فشار مجاز است.
تفاوت شیر برقی مستقیم و پایلوتی چیست؟
مستقیم بدون حداقل اختلاف فشار کار می کند ولی برای دبی کم است. پایلوتی با کویل کوچک تر دبی بالاتری می دهد، اما به حداقل اختلاف فشار نیاز دارد.
در فشار خط پایین کدام نوع مناسب است؟
عملکرد مستقیم یا سری هایی با حداقل اختلاف فشار صفر (Zero Minimum) گزینه های معمولند. در هر حال، انتخاب را با کاتالوگ همان سری تایید کنید.
برای انتخاب دقیق مدل چه اطلاعاتی بفرستم؟
سیال، فشار ورودی و خروجی، دما، دبی، سایز خط، NC/NO، ولتاژ کویل، محیط نصب و کد شیر فعلی.
