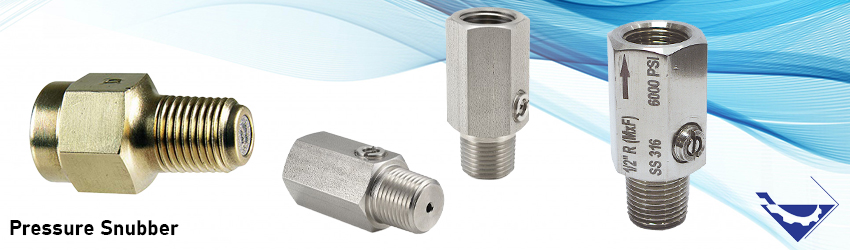

اسنابر فشار



اسنابر فشار یا شک گیر فشارسنج جهت تنظیم و کنترل پالس‌ های فشار و حفاظت از گیج فشار در برابر افزایش ناگهانی فشار استفاده می‌شوند. این تجهیز یکی از تجهیزات جانبی فشار میباشد که در مقابل نیروی حاصل از نوسانات ناگهانی فشار و جریان سیال، مقاومت می‌­کند.



از اسنابر میتوان به عنوان محافظی در برابر شوک، لرزش و ارتعاشات خط استفاده کرد. استفاده از اسنابر باعث افزایش دقت در خوانش نشانگر یا pointer فشار سنج نیز خواهد شد. در بسیاری از فرآیندهای صنعتی، نوسانات شدید جریان و فشار سیالات وجود دارد. این نوسانات باعث به وجود آمدن شوک و لرزشی خواهد شد که به ابزارهای کنترلی تعبیه شده در مسیر سیال صدمه می­‌زنند.



اسنابر فشار



همانطور که میدانید علت اصلی آسیب دیدگی گیج های فشار وجود نوسانات و ارتعاشات سیال، پدیده ضربه قوچی یا Water Hammerو کاویتاسیونCavitation می باشد. اسنابر فشار در بین سیال و تجهیز اندازه گیری فشار نصب می شود و در برابر مواردی که بالاتر گفتیم (که بالا تر از رنج فشار اندازه گیری تجهیزات می باشند)، نقش محافظ مکانیکی را ایفا می کند.



گیج فشار مجهز به اسنابر فشار زمان پاسخگویی آهسته تری نسبت به تغییرات فشار ورودی در مقایسه با تجهیزاتی که از اسنابر فشار استفاده نمی کنند خواهند داشت. این پاسخ آهسته باعث کاهش فشارهای ناشی تولید شده از جانب پمپ و کمپرسور ها خواهد شد.

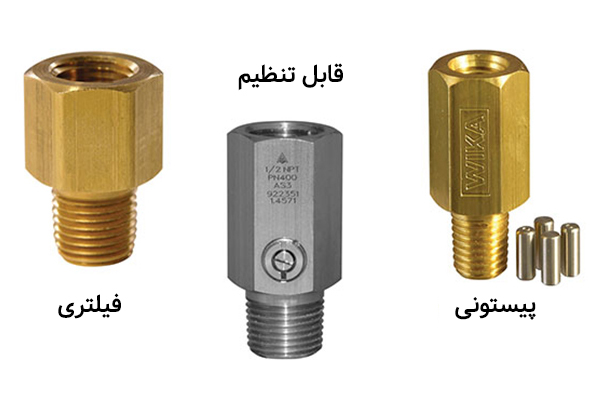

انواع اسنابر فشار

اسنابر دارای انواع مختلف قابل تنظیم، پیستونی و فیلتر دار میباشد که در ادامه هریک از این مدل ها را نشریح خواهیم کرد:

  • فیلتری
  • پیستونی
  • قابل تنظیم



1- اسنابرهای فیلتری:

اسنابر های فیلتری دارای یک دیسک فلزی متخلخل و مقاوم در برابر خوردگی میباشند. دیسک متخلخل به عنوان یک مانع بین فشار ورودی و مانومتر عمل خواهد کرد.

انرژی سیال پس از رد شدن از فیلتر اسنابر توزیع و جذب شده و از انرژی آن کاسته می‌­شود. به این ترتیب تجهیز از شوک و نوسانات ناشی از تغییرات ناگهانی محافظت خواهد شد. به دلیل وجود این مانع، فشار در گیج فشار به آهستگی افزایش خواهد یافت و فشارسنج از صدمات احتمالی در امان خواهد بود. در اینجا باید اشاره کنیم که این نوع اسنابر ها قابل تنظیم نمیباشند.



2- اسنابرهای پیستونی:

در اسنابر پیستونی یک پیستون وجود دارد که می­‌تواند آزادانه درون اسنابر حرکت کند. وقتی فشار جریان سیال به حدی افزایش پیدا کند که نیروی حاصل از آن پیستون را به درگاه خروجی اسنابر بچسباند، جریان سیال به گیج فشار قطع خواهد شد و به این ترتیب تجهیز از افزایش ناگهانی فشار محافظت می­‌شود.



3- اسنابرهای قابل تنظیم:

مکانیسم کلی در اسنابر های قابل تنظیم به این صورت میباشد که داخل آنها از یک شیر یا پیچ تنظیم روزنه یا فاصله پیستون تا درگاه خروجی استفاده می­‌شود. با چرخاندن این پیچ میزان فشار عبوری سیال از داخل روزنه قابل تغییر میباشد.

این نوع اسنابرها برای محافظت مانومتر در فشار های مختلف مناسب هستند.





نکات مهم در انتخاب اسنابر فشار

در انتخاب اسنابر پارامترهای گوناگونی تعیین کننده میباشند که در ادامه به هریک از آنها اشاره خواهیم کرد:



متریال

متریال مورد استفاده در اسنابر معمولآ استنلس استیل یا برنج میباشد. این متریال با توجه به نوع سیال عبوری از اسنابر تعیین خواهد شد. از اسنابرهای برنجی بیشتر برای سالات خنثی و غیر خورنده مانند آب و هوای ابزار دقیق مناسب هستند. این اسنابرها نیابد برای آب های شور، آب مقطر، اسیدها یا گلریدها استفاده شوند.



اسنابرهای استنلس استیل در برابر سایش، دما و فشار مقاومت بالایی از خود نشان می دهند. همچنین این اسنابر ها نسبت به اکثر سیالات بجز سیالات با خاصیت خوردگی مانند اسیدهای هیدروکلریک، کلریدها مقاوم میباشند.



دمای فرآیندی

دمای سیال در طراحی و انتخاب اسنابر حائز اهمیت میباشد. چراکه دمای بالای سیال منجر به آسیب دیدن اسنابر خواهد شد. در این موارد سایفون می تواند دمای سیال را کاهش دهد و از آسیب دیدن اسنابر جلوگیری کند.



فشار فرآیندی

اسنابر باید بر اساس بیشترین فشار (Design Pressure) و کمترین فشار فرآیند انتخاب شود. به همین جهت باید اطمینان داشت که اسنابر برای فرآیند مورد نظر مناسب باشد. انتخاب یک اسنابر فشار پایین برای کاربرد در فرآیندهای با فشار بالا می تواند منجر به بروز مشکل شود.



بارهای دینامیکی

اسنابر ها ممکن است دائما تحت تاثیر بار دینامیکی متناوب ناشی از نوسانات فشار باشند. به همین جهت انتخاب اسنابر مناسب از هزینه های اضافی و آسیب به قطعات و تجهیزات نصب روی خط و سیستم جلوگیری خواهد کرد.





مزایای اسنابر فشار

1- فشار قابل رویت روی گیج فشار با دقت بالایی همراه خواهد بود.

2- به دلیل کاهش ارتعاشات و نوسانات و همچنین جلوگیری در برابر افزایش ناگهانی فشار، عمر کاری گیج فشار افزایش خواهد یافت.
