اکچویتور برقی AUMA

توضیحات

یکی از انواع عملگرهای شیر های صنعتی که امروزه در صنایع بسیار متداول میباشند اکچویتور برقی AUMA میباشد. این اکچویتور ها تولید کشور آلمان میباشند و دارای کیفیت و طول عمر بسیار بالایی هستند. اکچویتور های برقی آئوما در انواع Multi-Turn (چند دوری) یا Part-Turn (ربع گرد) تولید میشوند. در ادامه این مطلب به معرفی این اکچویتور میپردازیم.

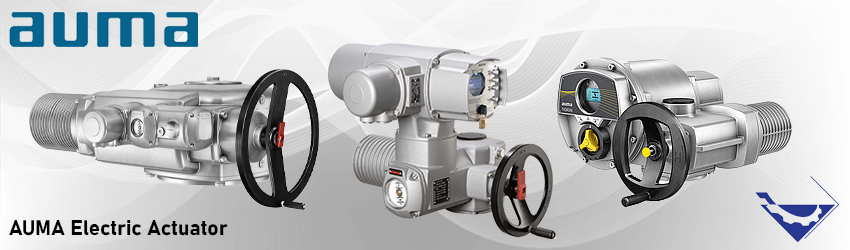

اکچویتور برقی بنر

اکچویتور برقی چیست؟

اکچویتورهای برقی یا عملگرهای برقی، موتوری (MOV) جریان الکتریسته برق را به گشتاور مکانیکی تبدیل میکنند و عملآ اکچویتور های الکترومکانیکی محسوب میشوند.

با نصب اکچویتور های الکتریکی روی شیر هایی که به صورت دستی عمل می کنند می توان این شیرها را به صورت برقی و اتوماتیک (از راه دور) کنترل کرد. اکچویتور های برقی  موتوری به منظور کنترل جریان (دبی)، سطح و یا دیگر فرایندهای صنعتی در یک حلقه کنترل اتوماتیک به کار می روند.

با نصب این اکچویتورها میتوان شیرآلات صنعتی را بصورت باز و بسته (ON/OFF) و هم به صورت کنترل درصدی (قابل تنظیم) کنترل کرد.

کاربرد اکچویتور برقی در صنایع:

اکچویتور های برقی مانند سایز اکچویتور های اتوماتیک و پنوماتیکی برای تمامی صنایع فرآیندی و در هرجایی که نیاز به کنترل شیر بصورت اتوماتیک یا از راه دور باشد کاربرد خواهد داشت. این اکچویتور های در صنایعی مانند تصفیه خانه ها ، صنایع نیروگاهی، صنایع نفت و گاز، پتروشیمی و پالایشگاه و خطوط انتقال کاربرد خواهند داشت.

اکچویتور برقی تجهیز صنعت
کاربرد

عملکرد اکچویتور های برقی AUMA:

اکچویتور های برقی آئوما همانطور که پیشتر نیز اشاره کردیم، با تبدیل جریان الکتریسیته به یک حرکت مکانیکی امکان حرکت شفت یک شیر خطی یا دورانی را فراهم میکنند. به عبارت دیگر در اکچویتور های برقی AUMA یک موتور الکتریکی وجود دارد که گشتاور لازم برای عملکرد شیر را ایجاد میکند.

اکچویتور های برقی از 3 واحد اصلی موتور، دنده (گیربکس) و واحد درایو یا الکترونیک تشکیل شده میباشند. ارتباط این قسمت ها در اکچویتور های الکتریکی باعث عملکرد دقیق شیر آلات صنعتی خواهد شد و امکان کنترل فرایند را توسط یک سیستم اتوماسیون امکان پذیر خواهد کرد.

اکچویتورهای AUMA آئوما بر اساس گشتاور تولیدی و ولتاژ ورودی طراحی میشوند. ولتاژهای مورد استفاده در موتورهای تک فاز شامل 230 و 115 ولت AC و 24 ولت AC/DC و 12 ولت DC میباشد. همچنین موتورهای سه فاز از ولتاژهای 230 و 460 ولت AC استفاده می کنند.



انواع اکچویتور برقی AUMA:

اکچویتور های برقی آئوما در انواع Multi-Turn (چند دوری) یا Part-Turn (ربع گرد) و در انواع موتورهای تک فاز و 3 فاز تولید میشوند و در صنایع مورد استفاده میباشند. در ادامه این مطلب به معرفی چندین اکچویتور برقی بسیار رایج و پرمصرف برند AUMA میپردازیم:

جهت مشاهده کاتالوگ اکچویتور برقی AUMA کلیک نمایید.

اکچویتور برقی ربع گرد (Part-Turn) آئوما

اکچویتور های برقی مناسب برای شیرهای ربع گرد مانند باترفلای ولو و شیر توپی الزامی به تحمل نیروی تراست ندارند. ابن اکچویتور ها مطابق با استاندارد های ISO5210 تولید میشوند و قادر هستند تا گشتاور مورد نیاز شیر آلات صنعتی را برای یک دوران کامل تامین کنند.

اکچویترهای برقی AUMA دارای ویژگی end stop درون خود میباشند، این ویژگی امکان دسترسی اکچویتور های ربع گرد را به نقاط حدی نهایی امکان پذیر خواهد کرد. اکچویترهای برقی آئوما در حالت عادی شامل یک موتور الکتریکی، گیربکس حلزونی، واحد الکترونیک (Control Unit) و یک فلکه دستی برای موارد اضطراری، اتصالات الکتریکی و همچنین براکت های نصب روی شیر میباشند.

قسمت الکترونیکی و واحد کنترل اکچویتور برقی یکی از اجزای اصلی این اکچویتور های میباشد که جهت تخمین موقعیت شیر، اندازه گیری میزان گشتاور‌، تنظیم نقاط انتهایی آن برای محافظت از شیر در این عملگرها تعبیه شده است.

قسمت موتور الکتریکی در عملگرهای برقی از نوع سه فاز یا تک فاز میباشد. همچنین به این دلیل که موتور الکتریکی داغ میشود و جهت حفاظت دمایی از آنها از ترموستات و یا سنسور های دمایی ترمیستور (ptc) استفاده میشود.

اکچویتور برقی چند دور (Multi-Turn) آئوما

عملگرهای برقی تمام گرد آئوما قادر هستند تا گشتاور مورد نیاز برای حرکت خطی کامل در انواع شیر های گلوب یا دروازه ای که از یک ساقه بالارونده برخوردار هستند را تامین کنند و از قابلیت تحمل نیروی تراست برخوردار هستند.

در طراحی اکچویتور های الکتریکی چند دور آئوما از یک شفت تو خالی که ساقه شیر را در بر میگیرد استفاده شده است. تنوع نحوه کارکرد این اکچویتور ها با ترکیبی از گیربکس های آئوما بطور قابل ملاحظه ای افزایش پیدا خواهد کرد.

اکچویتور برقی تجهیز صنعت انواع

خرید اکچویتور برقی AUMA

پارامترهای مهم و متعددی برای خرید اکچویتورهای برقی AUMA باید در نظر گرفت. پارامترهای زیر از مهمترین عوامل طراحی و خرید اکچویتور برقی AUMA هستند:

  • نوع شیر از نظر خطی (شیر دروازه ای، شیر گلوب) یا دورانی (شیر توپی، شیر پروانه ای)
  • نوع شیر از نظر درصدی (تدیجی) یا قطع و وصل (ON/OFF)
  • سایز شیر
  • قدرت (گشتاور) اکچویتور برقی
  • فشار سیال یا فشار خط میباشد.
  • شامل تعداد چرخش
  • نیروی اکچویتور
  • سرعت اکچویتور

معرفی شرکت AUMA (آئوما)

شرکت آئوما آلمان یکی از تولید کنندگان معتبر اکچویتور های برقی (موتوری) و گیربکس های صنعتی در دنیا و اروپا میباشد. طراحی و ساخت اکچویتور برقی توسط شرکت AUMA از سال 1965 آغاز شد. هم اکنون این شرکت با بیش از ۳۰ نمایندگی فعال در سرتاسر دنیا، یکی از شرکت های پیشرو در زمینه انواع عملگرهای برقی و انواع گیربکس محسوب میشود.

اکچویتور برقی AUMA نیز به دلیل بهره گیری از طراحی مدولار و رعایت تمامی استانداردها در تولید آن، از سازگاری، انعطاف پذیری و ایمنی بالا در محیط های کاری مختلف برخوردار بوده و بسیار مورد کاربرد و پر طرفدار می باشد.
