اکچویتور برقی biffi

اکچویتورهای برقی biffi دارای انواع مولتی ترن و ربع گرد (Quarter turn) است. نوع مولتی ترن این محصولات دارای دو مدل ICON3000 و ICON2000 و نوع ربع گرد آنها دارای دو مدل F01 و EFS 2000 میباشد.

توضیحات

در این مطلب به بررسی اکچویتور برقی biffi که یکی از برندهای معتبر میباشد، میپردازیم. قبل از بررسی این اکچویتور بهتر است اکچویتور برقی را به طور کلی معرفی نماییم.

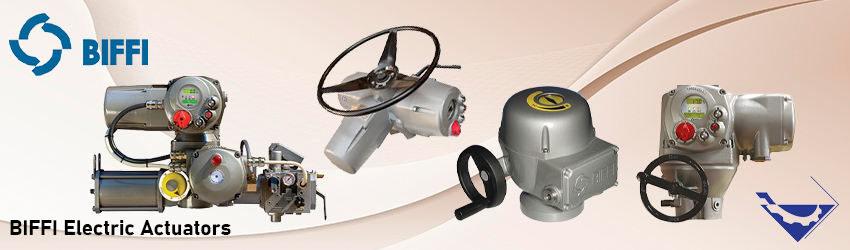

اکچویتور برقی biffi

اکچویتور برقی چیست؟

محرک الکتریکی یا اکچویتور برقی ابزاری است که با تبدیل انرژی الکتریکی به انرژی مکانیکی در کنترل حرکت یک سیستم مکانیکی مانند شیر یا دمپر کاربرد دارد. محرک های الکتریکی عمدتا در کاربرهای صنعتی و تجاری برای اتوماتیک کردن سیستم‌های کنترلی، بهبود کارایی و افزایش ایمنی بکار میروند.

اکچویتور برقی شامل یک موتور الکتریکی، چرخدنده و سیستم کنترل است. موتور الکتریکی برای تبدیل انرژی الکتریکی به انرژی مکانیکی و تولید حرکت چرخشی بکار میرود که این حرکت به چرخدنده انتقال میابد. چرخدنده مکانیکی برای افزایش گشتاور و کاهش سرعت موتور بکار میرود و جابجایی را برای بارهای بزرگتری مقدور میکند.

انواع مختلف اکچویتور برقی

این اکچویتورها براساس نوع عملکرد، ویژگی ها و کاربردهای منحصر بفرد خود به انواع مختلفی تقسیم بندی میشوند. برخی از رایج ترین انواع آن عبارت است:

  1. اکچویتور برقی خطی: این اکچویتور حرکت چرخشی را به یک حرکت خطی مستقیم تبدیل می کند. این عملگر عمدتا در کاربردهایی که به حرکت خطی دقیق نیاز است، مانند رباتیک، اتوماسیون و سیستم های موقعیت یابی بکار میرود.
  2. محرک الکتریکی چرخشی: محرک الکتریکی چرخشی نوعی محرک است که یک حرکت چرخشی در یک قوس دایره ای یا نیم دایره ای ایجاد می کند. این عملگر در کاربردهایی بکار میرود که دقت حرکت چرخشی مهم است، مانند شیرهای کنترلی، سیستم های کنترل دمپر و سایر سیستم های مکانیکی.
  3. عملگر برقی مولتی ترن: محرک الکتریکی مولتی ترن نوعی از اکچویتورهای برقی چرخشی است و طراحی آن بشکلی است که چند دور کامل، معمولا تا 360 میتواند بچرخد.
  4. اکچویتور برقی ربع گرد: اکچویتور برقی ربع گرد نوعی محرک الکتریکی چرخشی است که چرخش یک چهارم دور (تا 90 درجه) دارد. این محرک معمولاً در کاربردهایی با کنترل سریع و دقیق شیرها، مانند کارخانه‌های پتروشیمی و سایر فرآیندهای صنعتی کاربرد دارد.
  5. اکچویتور برقی اسکاچ یوکی: اکچویتور برقی اسکاچ یوکی نوعی محرک الکتریکی چرخشی است که مکانیزم بادامک و پیرو را برای تولید حرکت چرخشی بکار میبرد. این محرک معمولاً در کاربردهایی با گشتاور بالا و کنترل دقیق مانند سیستم های خط لوله و سایر فرآیندهای صنعتی کاربرد دارد.
  6. اکچویتور برقی فنر برگشتی: اکچویتور برقی برگشت فنری نوعی عملگر است که با قطع برق به حالت ابتدایی خود باز میگردد. معمولاً در کاربردهایی بکار میرود که در آن ایمنی عملیات امری ضروری است.

معرفی اکچویتور برقی biffi

اکچویتورهای برقی biffi دارای انواع مولتی ترن و ربع گرد (Quarter turn) است. نوع مولتی ترن این محصولات دارای دو مدل ICON3000 و ICON2000 و نوع ربع گرد آنها دارای دو مدل F01 و EFS 2000 میباشد.

اکچویتورهای مولتی ترن برای بکارگیری در شیرهای کنترلی کشویی مناسب هستند اما نوع ربع گرد آن ها برای بکارگیری در شیرهای کنترلی نظیر توپی، پروانه ای و گلاب یا بشقابی مناسب میباشند. در ادامه به معرفی هرکدام از این مدل ها میپردازیم.

اکچویتور برقی biffi نوع مولتی ترن مدل ICON3000

ICON3000 در پنج سایز موجود است و برای عملکرد قطع و وصل یا تعدیل (تا 1200 استارت در ساعت) در شیرهای کارخانه های سنگین صنعتی، شیمیایی و پتروشیمی بکار میرود.

استاندارد نفوذ:  IP68 یا NEMA 4 یا 4X و NEMA 6

استاندارد ضد انفجار:

  • ATEX Ex-d IIB T4
  • IECEx, FM (US), FM (C), CCC (China), EAC (CIS), INMETRO (Brazil), CCOE (India), CNS-ITRI (Taiwan), ECAS (United Arab Emirated), UKCA (United Kingdom)

مناسب برای کاربردهای SIL3

منبع برق:

  • سه فاز از 208V تا 690V
  • تک فاز از 110V تا 240V در 50/60Hz
  • جریان مستقیم DC از 24V تا 110V

گشتاور خروجی:  از 30Nm تا 1440Nm

رنج سرعت:  از 12RPM تا 173RPM در 50/60Hz

دمای محیط:  تا 60- سانتی گراد

اکچویتور برقی biffi نوع مولتی ترن مدل ICON2000

ICON3000 در پنج سایز موجود است و برای عملکرد قطع و وصل یا تعدیل در شیرهای کارخانه های سنگین صنعتی، شیمیایی و پتروشیمی بکار میرود.

استاندارد نفوذ:  IP68 یا NEMA 4 یا 4X و NEMA 6

استاندارد ضد انفجار: ATEX Ex-d IIB T4

مناسب برای کاربردهای SIL2

منبع برق:

  • سه فاز از 208V تا 690V
  • تک فاز از 110V تا 240V در 50/60Hz
  • جریان مستقیم DC از 24V تا 110V

گشتاور خروجی:  از 30Nm تا 57000Nm

رنج سرعت:  از 12RPM تا 173RPM در 50/60Hz

دمای محیط: از 20- تا 85 سانتی گراد

اکچویتور برقی biffi نوع ربع گرد مدل F01

این مدل ها مناسب برای شیرتوپی، پلاگ و  شیر پروانه ای میباشد و در کاربردهای سنگین مانند صنایع نفت و گاز، پتروشیمی، برق و آب بکار میروند.

استاندارد نفوذ:  IP68 طبق استاندارد IEC 529 و CEI و NEMA 4 یا 4X و NEMA 6

استاندارد ضد انفجار:  ATEX Ex-d IIB T4

منبع برق:

  • 110/220V-1Ph-50Hz
  • 115/240V-1Ph-60Hz
  • 230/400V-3Ph-50Hz
  • 240/415V-3Ph-50Hz
  • 440/480V-3Ph-60Hz

گشتاور خروجی:  تا 600Nm

دمای محیط:  از 20- تا 85 سانتی گراد

اکچویتور برقی biffi نوع ربع گرد مدل EFS 2000

EFS 2000 در هشت سایز موجود است و برای عملیات قطع و وصل یا اینچ کردن شیرها در کاربردهای ایمنی در بخش‌های نفت و گاز، فرآیند و صنایع عمومی بکار میروند.

استاندارد نفوذ: IP68 طبق استاندارد EN 60529

استاندارد ضد انفجار:  Ex-d IIB T4 Gb (Gas) and c Ex tb IIIC T135°C Db (Dust) Safety integrity level

منبع برق:

  • سه فاز از 208V تا 690V
  • تک فاز از 110V تا 240V در 50/60Hz
  • جریان مستقیم DC از 24V تا 110V

گشتاور خروجی: گشتاور شروع تا 1800Nm و گشتاور خروجی اتمام تا 900Nm

دمای محیط:  از 20- تا 85 سانتی گراد

تجهیز صنعت یکی از برترین وارد کنندگان و تامین کنندگان تجهیزات ابزار دقیق و پایپینگ از تمامی برندهای معتبر است. برای کسب اطلاعات بیشتر در خصوص محصولات لطفا با کارشناسان ما تماس حاصل فرمایید.
