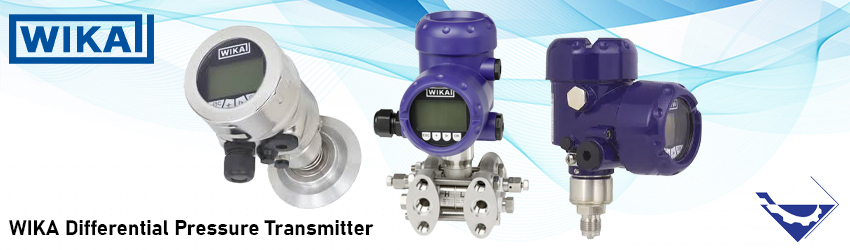

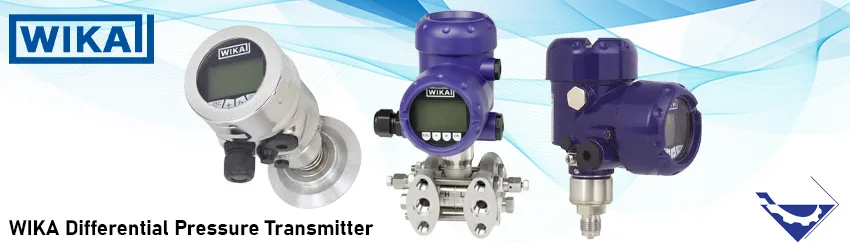

ترانسمیتر اختلاف فشار ویکا

Wika pressure difference transmitter

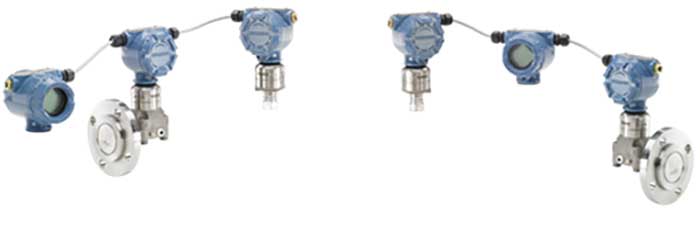

ترانسمیتر اختلاف فشار



یکی  از تجهیزات پرکاربرد در ابزار دقیق، ترانسمیتر اختلاف فشار Differential Pressure Transmitter یا ترانسمیتر تفاضلی است.

از این ترانسمیتر زمانی استفاده می‌شود که نیاز است اختلاف فشار دو نقطه به‌صورت الکتریکی اندازه‌گیری شده و به یک سیگنال قابل اندازه‌گیری تبدیل گردد.





تجهیز





این نوع ترانسمیتر در اندازه‌گیری پارامترهای دیگری چون ارتفاع مخزن و فلو نیز به کار برده می‌شوند و با توجه به‌دقت و تکرارپذیری که در اندازه‌گیری سطح مایعات دارند، در صنعت استفاده‌ی فراوانی دارند.

فشارسنج های اختلافی ( ترنسمیتر اختلاف فشار ) دارای دو ورودی بوده و اختلاف فشار بین دو نقطه را اندازه‌گیری می‌کنند.

این دو ورودی معمولاً با حروف H3 و L4 بر روی بدنه‌ی دستگاه مشخص شده‌اند به صورتی که نقطه‌ی با فشار بالا به ورودی H و نقطه‌ی با فشار پایین به ورودی L متصل شود.

البته تمامی فشارسنج ها احتیاج به دو ورودی فشار دارند.

یک ورودی برای فشاری که قصد اندازه‌گیری آن را داریم و دیگری برای فشار مبنا منظور می‌شود.

برای فشار مطلق، ورودی فشار مبنا را خلأ نموده و آن را مسدود می‌کنند، اما در فشارسنج های نسبی ورودی مبنا باز رها می‌شود تا تحت تأثیر فشار هوا قرار گیرد.

در فشارسنج های تفاضلی یا اختلافی هر دو ورودی در دسترس کاربر قرار می‌گیرند تا با انتخاب خود آن‌ها را به محل موردنظر متصل نماید.

مرسوم‌ترین تکنولوژی‌های مورداستفاده در سنسورهای اختلاف فشار الکترونیکی و ترانسمیترهای اختلاف فشار استفاده از کرنش سنج یا استفاده از خاصیت خازنی هستند.

در این دستگاه‌ها اختلاف فشار مجهول به یک جسم الاستیک مانند دیافراگم یا کپسول اعمال شده و باعث تغییر شکل آن می‌شود.

این تغییر شکل اندازه‌گیری شده و به یک سیگنال الکتریکی قابل انتقال تبدیل می‌شود.



نکات مهم در انتخاب ترانسمیتر اختلاف فشار



زمانی که شما قصد انتخاب ترانسمیتر اختلاف فشار برای پروژه صنعتی و پالایشگاهی خود دارید، لازم است که انتخاب ترانسمیتر کاملا متناسب با نیاز شما صورت گیرد.

فاکتورهای مختلفی مانند اختلاف فشار بین دو نقطه یا حتی با ساز و کار اندازه گیری فشار در ترانسمیتر می تواند فاکتور مهمی در انتخاب آنها باشد.

با این تفاسیر شما در خرید این تجهیزات باید موارد زیر را در نظر بگیرید:



دقت ترانسمیتر



 این دقت به صورت یک عدد یا به شکل درصد به شما داده می شود و معمولاً در حالت استاندارد 0.5 درصد است.

اما ممکن است شما نیاز به دقت بالایی در اندازه گیری فشار نداشته باشید یا حتی بخواهید حساسیت پروژه خود را بالاتر ببرید.

در این صورت باید سعی کنید که دقت ترانسمیتر اختلاف فشار را در بالاترین سطح ممکن انتخاب کنید.



رنج و اندازه‌گیری گستره فشار



فراموش نکنید که ما به هنگام استفاده از ترانسمیتر اختلاف فشار می‌خواهیم تغییرات فشار را با توجه به تغییرات سنسور یا حسگر اندازه گیری کنیم.

در این تجهیزات از سنسور های مختلفی که معمولا تحت عنوان کپسول شناخته می‌شود، استفاده می شود.

این سنسور ها توانایی و ظرفیت مشخصی در اندازه‌گیری گسترده فشار دارند و شما باید با توجه به اختلاف فشاری که در سیستم خود دارید ابزار مورد نظر را انتخاب کنید.



جنس کپسول



یکی دیگر از فاکتورهایی که شما به هنگام خرید ترانسمیتر اختلاف فشار یوکوگاوا باید در نظر بگیرید جنس به کار رفته در ساخت کپسول دستگاه است.

معمولاً در اکثر دستگاه‌ها از استیل به عنوان ماده اصلی کپسول استفاده می‌شود.

اما ممکن است تغییراتی در آنها به وجود بیاید که طبیعتاً عملکرد دستگاه و میزان فشار اندازه گیری شده توسط آنها را تحت تاثیر قرار می دهد.



هوشمند یا اسمارت بودن ابزار



روش های مختلفی برای گزارش اختلاف فشار اندازه گیری شده در این ترانسمیترها وجود دارد که برخی از آنها به صورت عقربه ای بوده و برخی نیز به صورت دیجیتالی هستند که نتیجه را در قالب داده های کامپیوتری به اتاق کنترل می فرستند.

طبیعتاً ترانسمیترهای هوشمند یا اسمارت توانایی بالاتری در گزارش داده ها دارند و دقت آن‌ها باعث می‌شود که ما با کیفیت و قیمت بالاتری مواجه باشیم.



امکان کالیبره کردن ابزار



از دیگر فاکتورهایی که شما به هنگام خرید ترانسمیتر اختلاف فشار باید به آن توجه کنید بحث کالیبره کردن ابزار در شرایط مختلف است.

هرچه امکان کالیبره کردن ابزار ساده تر باشد و شما این کار را در زمان سریع تر انجام دهید طبیعتا به کیفیت کار شما کمک می کند و با خیال راحت تری می توانید از ابزار خریداری شده خود استفاده کنید.

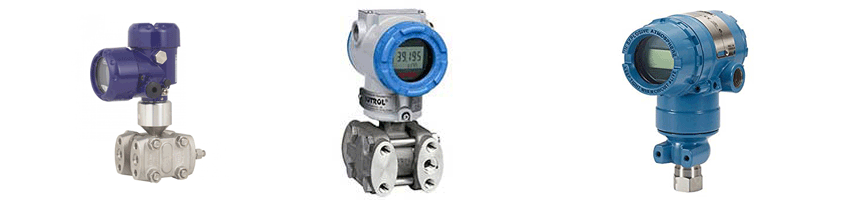

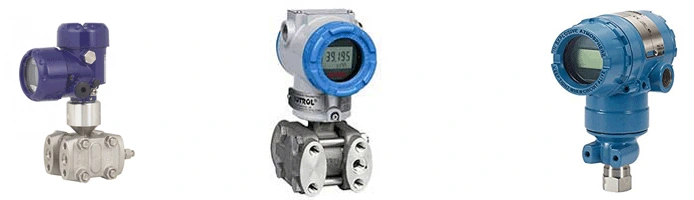

ترانسمیتر فشار

تجهیز











ترانسمیتر اختلاف فشار مدل DPT-10





ترانسمیتر فشار دیفرانسیلی مدل DPT-10 با سیگنال‌های خروجی 4 – 20 mA، 4 – 20 mA HARTÒ، PROFIBUSÒ PA یا FOUNDATION Fieldbusä در کنار ایمنی ذاتی و یا مقاومت در برابر شعله (مطابق با ATEX)، برای عملیات‌های نیازمند به این خصوصیات بسیار مناسب است. الکترونیک همه‌ی ترانسمیترهای مقاوم در برابر انفجار، حتی برای انواع مقاوم در برابر آتش، دارای ایمنی ذاتی است. پس تنظیم تجهیز زمانی که در حال کار است، در مناطق EX امکان‌پذیر است. تطبیق‌پذیر در عملیات مدل DPT-10 برای خیلی از نیازهای اندازه‌گیری صنعتی مناسب است، مانند اندازه‌گیری جریان با استفاده از اندازه‌گیری اختلاف فشار، اندازه‌گیری سطح مایعات و یا مانیتورنگ فیلتر و پمپ. ترانسمیتر فشار مدل DPT-10 با آب بندی دقیق دیافراگم، همچنین برای شرایط عملیاتی دشوار مناسب است. در نتیجه‌ی محدوده‌های اندازه‌گیری از 0 – 10 mbar تا 0 – 40 bar و محدوده‌ی فشار استاتیکی تا 420 bar، می‌توان از این تجهیز تقریبا در هر عملیاتی استفاده کرد. پردازش داخلی سیگنال دیجیتال در ترکیب با سنسورهای اثبات‌شده، درستی بالا و بهترین پایداری طولانی مدت را تضمین می‌کند. کاربردهای این ترانسمیتر فشار دیفرانسیلی: مهندسی فرآیند داروسازی صنایع غذا و نوشیدنی ویژگی‌های خاص این ترانسمیتر فشار دیفرانسیلی: درستی اندازه‌گیری بالا محدوده‌های اندازه‌گیری قابل ارتقا گواهی‌های مختلف مناطق پرخطر هفت گونه‌ی مختلف محفظه پیکربندی با DTM (Device Type Manager) مطابق با مفهوم FDT (Field Device Tool)، برای مثال: PACTware







ترانسمیتر اختلاف فشارتجهیز







مدل DPT-10

DPT-10 برای بسیاری از نیازهای اندازه گیری صنعتی مانند اندازه گیری جریان با استفاده از عناصر فشار دیفرانسیل ، اندازه گیری سطح یا مانیتور فیلتر و پمپ مناسب است.





کاربردها

  1. مهندسی فرایند
  2. دارویی
  3. صنایع غذایی و آشامیدنی





توضیحات

DPT-10 برای بسیاری از نیازهای اندازه گیری صنعتی مانند اندازه گیری جریان با استفاده از عناصر فشار دیفرانسیل ، اندازه گیری سطح یا مانیتور فیلتر و پمپ مناسب است. با توجه به مهر و موم دیافراگم ، سنسور اختلاف فشار DPT-10 برای شرایط سخت فرآیند مناسب است. به عنوان یک نتیجه از محدوده اندازه گیری در دسترس از 0 … 10بار تا 0 … 40 بار و محدودیت فشار استاتیک حداکثر تا 420 بار ، این ابزار تقریباً در هر کاربردی قابل استفاده است. پردازش سیگنال دیجیتال داخلی ، همراه با سنسورهای اثبات شده ، دقت بالا و بهترین ثبات بلند مدت را تضمین می کند.









ویکا wika



ویکا

تجهیز



شرکت ویکا آلمان یکی از معتبرترین شرکت های بین المللی در حوزه محصولات ابزار دقیق است. این شرکت به پشتوانه مهندسی آلمانی که در دنیا زبانزد است و کیفیت بالای محصولات خود توانسته است در حوزه نفت و پالایشگاه، صنایع و کارخانجات مختلف و دیگر حوزه های صنعتی و علمی و پژوهشی به یک برند خوش نام تبدیل شود. فعالیت این شرکت عمدتا در زمینه ابزار دقیق و تجهیزات اندازه گیری می باشد. شرکت ویکا Wika آلمان حدود 60 سال پیش آغاز به کار کرد در حال حاضر ۴۳ شرکت تابعه و نمایندگی ویکا در کشورهای مختلف دنیا به فروش محصولات ویکا می پردازند و این برند را به یکی از محبوب ترین برندهای بین الملی در حوزه ابزار دقیق تبدیل کرده اند. ارائه امکانات پیشرفته تولید در تمامی بازارهای مرکزی، تعمیر و نگهداری تاسیسات مختلف، نصب و راه اندازی تجهیزات و همچنین وجود گروه‌های حرفه ای و با تجربه باعث شده که شرکت ویکا به عنوان یک برند قابل اطمینان در بین شرکت های نفتی، پالایشگاهی و دیگر صنایع تبدیل شود. شرکت ابزار سنجش آریا نماینده فروش انواع محصولات ویکا در تهران و شهرستان ها می باشد. باید به این موضوع اشاره کرد که در حال حاضر نمایندگی رسمی ویکا در ایران وجود ندارد. برای خرید محصولات ویکا و یا دریافت کاتالوگ و لیست قیمت محصولات ویکا در ایران با کارشناسان ما تماس بگیرید.







کاربردهای ترنسمیتر اختلاف فشار مدل DPT-10ویکا

مهندسی فرایند

صنعت داروسازی

صنایع غذایی و آشامیدنی







ویژگیهای ترنسمیتر اختلاف فشار مدل DPT-10 ویکا

دقت اندازه گیری بالا

محدوده اندازه گیری مقیاس پذیر

خروجی ۴ تا ۲۰ میلی آمپر

تنظیمات آسان و کاربردی

ضد انفجار
