توضیحات

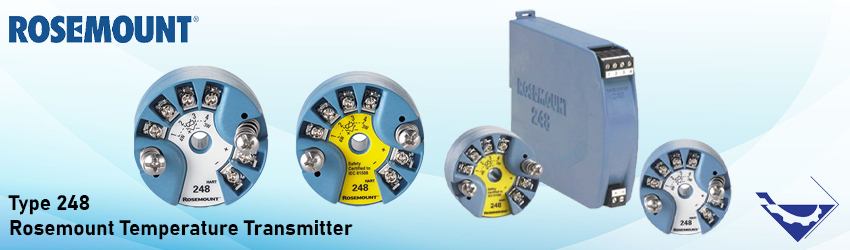

ترانسمیتر دما روزمونت مدل 248، یکی از تجهیزات پر کاربرد سنجش دمای سیالات می باشد که جهت کنترل و اندازه گیری دما در صنایع مختلف به کار می رود. این تجهیزات پس از اندازه گیری دما توسط سنسور دمای ترموکوپل یا RTD سیگنال جریانی متناسب با دما از 4 تا 20 میلی آمپر به اتاق کنترل یا سیستم مانیتورینگ ارسال می کنند.
ترانسمیتر از ترکیب دو واژه TRANSFER+METER برگرفته شده است. یعنی تجهیزی که بتواند یک کمیت فیزیکی را اندازه گیری کرده (METERING) و آن را به مکانی دورتر مثل اتاق کنترل انتقال TRANSFER دهد. علاوه بر این سیگنال ترانسمیتر می تواند نیوماتیکی یا الکترونیکی باشد.
در هر دو مورد سیگنال ارسالی استاندارد بوده و برای تجهیزاتی که در LOOP کنترل قرار دارند قابل فهم می باشد. در نوع سیگنال الکتریکی جریان 20-4 میلی آمپر و در نوع نیوماتیکی فشار هوای 15-3 PSI از سوی ترانسمیتر دما به اتاق کنترل ارسال می شود.
ترانسمیتر دمای روزمونت با توجه به کاربری وسیع در انواع گوناگون Head Mount، Rail Mount و Wireless در صنایع فرآیندی نفت و گاز، پتروشیمی، فولاد، پالایشگاه ها و … مورد استفاده قرار می گیرد. در ادامه به معرفی انواع ترانسمیترهای دمای روزمونت و بررسی ویژگی های آنها می پردازیم.
انواع ترانسمیتر دما روزمونت
ترانسمیتر دمای Rosemount 248 با توجه به نحوه نصب و ویژگی های مختلف در سه مدل زیر ارائه می شوند:
- ترانسمیتر دمای بی سیم روزمونت 248 ( WirelessTemperature Transmitter)
- ترانسمیتر دمای هد مونت روزمونت 248 (Head Mount Temperature Transmitter)
- ترانسمیتر دمای ریلی روزمونت 248 (Rail Mount Temperature Transmitter)
1.ترانسمیتر دمای بی سیم روزمونت 248
ترانسمیتر دمای بی سیم Rosemount 248 Wireless یک ترانسمیتر مقرون به صرفه و قابل اعتماد برای کنترل دمای فرآیند است. ترانسمیتر دما روزمونت 248 در پیکربندی مناسب برای نصب در طیف گسترده ای اتصالات ارائه شده است.
این ترانسمیترها همراه با شبکه ارتباطی بی سیم HART و برای اندازه گیری دمای یک نقطه حتی به صورت کنترل از راه دور Remote مورد استفاده قرار می گیرند. آنتن داخلی ترانسمیترهای دمای بی سیم 248 سبک و فشرده است و محفظه پلیمری آنها مقاومت بالایی در برابر محیط های فرآیندی ایجاد می کند.
از مزایای ترانسمیتر دمای بس سیم 248 میتوان به بهینه سازی فرآیند، افزایش قابلیت اطمینان اندازه گیری،صفحه نمایشگر بزرگ، تاییدیه IEC و قابلیت استفاده با انواع سنسور دمای ترموکوپل و RTD اشاره نمود.
مشخصات فنی ترانسمیتر دمای بی سیم 248
ترانسمیتر دما روزمونت مدل 248 برای رفع نیازهای اندازه گیری Single Point طراحی می شود. این ترانسمیتر با پروتکل HART به راحتی با انواع حسگرها (RTD ها و ترموکوپل ها) و ترموول ها قابل سفارش است.
- ورودی: قابلیت تک سنسور (RTD, T/C, mV, ohms)
- سیگنال خروجی: پروتکل بی سیم HART
- صفحه نمایش: نمایشگر LCD بزرگ
- بدنه: Field mount
- تشخیص: قابلیت عیب یابی اولیه از جمله تشخیص سنسور باز یا کوتاه
- کالیبراسیون: سنسور ترانسمیتر (ثابت Callendar-Van Dusen) کالیبراسیون در 5 نقطه
- تاییدیه و استانداردها: Hazardous location, marine type
- بروز رسانی: قابل تنظیم توسط اپراتور از 1 ثانیه تا 60 دقیقه
- عمر ماژول برق: تا 10 سال (فیلد قابل تعویض)
- نوع آنتن: داخلی
- دقت اندازه گیری: 0.81± فارنهایت (°0.45± درجه سانتیگراد )
- متریال: بدنه PBT/PC با NEMA و IP66/67
- محدوده دمای فرآیندی: از 40- تا 85+ درجه سانتیگراد
2.ترانسمیتر دمای هد مونت روزمونت 248
ترانسمیترهای دمای هد مونت Rosemount 248 Head Mount از برند روزمونت و کشور آمریکا به صورت مستقیم روی سنسور دمای ترموکوپل یا RTD نصب می‌شوند. این مدل ترانسمیتر دمای روزمونت با طراحی با دوام برای اندازه گیری دمای تک نقطه ای (single point) در طیف وسیعی از صنایع فرآیندی کاربرد دارند.
قابلیت تشخیص در ترانسمیترهای دمای روزمونت کیفیت و دقت اندازه گیری دما را افزایش می دهد. از این قابلیت برای کاهش خطای اندازه گیری ترانسمیترها، خرابی یا مشکلات سنسور به صورت آلارم به اپراتور هشدار داده می شود.
ترانسمیتر دما این امکان را فراهم می‌کند تا سیگنال‌های وابسته به دما به سیگنال خروجی استاندارد 4 تا 20 میلی آمپر به صورت دقیق تبدیل شوند. از ویژگی و مزایای ترانسمیتر دمای هد مونت میتوان به موارد زیر اشاره نمود:
هنگامی که از ترانسمیتر دمای هد مونت برای سنسور دمای ترموکوپل استفاده شود نیازی به کابل جبران دما نمی باشد. ترانسمیترهای دمای 248 روزمونت با پیکربندی های متنوع هد مونت، ریل مونت و بی سیم برای کاربردهای مختلف صنایع طراحی و تولید می شود. مطابقت ترانسميتر و سنسور دما با ثابت های Callendar-Van Dusen خطای کل اندازه گیری را کاهش می دهد.
مشخصات فنی ترانسمیتر دمای هد مونت 248
- ورودی: قابلیت تک سنسور (RTD, T/C, mV, ohms)
- سیگنال خروجی: دو سیم 4 تا 20 میلی آمپر با پروتکل HART
- تشخیص: قابلیت عیب یابی اولیه از جمله تشخیص سنسور باز یا کوتاه
- کالیبراسیون: 5 نقطه
- بدنه: DIN B هد مونت
- تاییدیه و استانداردها: ATEX /SIL 2/3 /hazardous location/ marine type
- محدوده رطوبت محیط: 0 تا 95 درصد رطویت نسبی
- دمای فرآیندی: 50- تا 85 درجه سانتیگراد
- بروز رسانی: کمتر از 0.5 ثانیه
- متریال بدنه: آلومینیوم مس کم (کدهای s A, J, U)، استنلس استیل (کدهای s G, H, K )
- پایداری: برای سنسور دمای ترموکوپل و RTD ترانسمیتر دما با پایداری 0.1± درصد یا 0.1 درجه سانتیگراد به مدت 12 ماه
3.ترانسمیتر دمای ریل مونت روزمونت 248
ترانسمیتر دمای ریلی روزمونت 248، برای اندازه گیری دمای یک نقطه Single point روی دین ریل یا داخل تابلو نصب می شود. طراحی فشرده و کامپکت این مدل ترانسمیترهای دما امکان نصب آسان را در طیف وسیعی از کابردها فراهم می کند.
مشخصات فنی ترانسمیتر دمای ریلی 248
- ورودی: قابلیت تک سنسور (RTD, T/C, mV, ohms)
- سیگنال خروجی: 4 تا 20 میلی آمپر با پروتکل HART
- تشخیص: قابلیت عیب یابی اولیه از جمله تشخیص سنسور باز یا کوتاه
- کالیبراسیون: 5 نقطه
- بدنه: DIN ریل مونت
- تاییدیه و استانداردها: Hazardous location, marine type, RoHS
- دمای محیط: 50- تا 85+ درجه سانتیگراد
- استاندارد نفوذ: IP20
- زمان پاسخ گویی: 70 میلی ثانیه
مزایای ترانسمیتر دما روزمونت مدل 248
ترانسمیتر دما روزمونت مدل 248 دارای یک عملکرد بسیار منظم و پایدار در محیط عملیاتی بوده و محدوده وسیعی از کاربردهای صنعتی را در بر می‌گیرد. این تجهیزات دارای مدلهای مختلف هدمونت، ریل مونت و بی سیم هستند و قابلیت کالیبراسیون برای تمام سنسورها و رنج‌ها را دارند. ورودی این ترنسمیتر RTD,T/C,V بوده و خروجی سیگنال الکتریکی از ۴ تا ۲۰ میلی آمپر HART است.
- دقت اندازه گیری بالا و قابلیت اطمینان سیم کشی مستقیم یک سنسور دما به سیستم کنترل دیجیتال و هزینه نصب کمتر
- عایق گالوانیکی 2.5 kVAC
- گستردگی محدوده دمای فرآیندی از 50- تا 85+ درجه سانتیگراد
- پتانسیومتر، RTD ،TC، مقاومت خطی و ورودی دو قطبی میلی ولتی
- دارای جبران ساز دمای محیط و موجب بهبود عملکرد ترانسمیتر دما
- رتبه بندی پایداری یک ساله هزینه های تعمیر و نگهداری را کاهش می دهد.
- متریال هوزینگ در این تجهیزات از آلومینیوم و استنلس استیل (فولاد ضد زنگ) است.
عوامل موثر بر قیمت ترانسمیتر دما روزمونت 248
قیمت ترانسمیتر دمای روزمونت 248 با توجه به نوع ترانسمیتر، محدوده اندازه‌گیری، دقت اندازه‌گیری و ویژگی های خاص دیگر متفاوت می باشد.
محدوده دمای اندازه گیری
هر کدام از ترانسمیترهای دمای روزمونت 248 در محدوده دمایی خاصی کاربرد دارند. معمولا ترانسمیترهایی با محدوده اندازه‌گیری دمایی گسترده‌تر از قیمت بالاتری نیز برخوردار هستند.
متریال و کیفیت مواد اولیه
متریال ترانسمیترهای دما متناسب با توجه به نوع سیال، دما و فشار فرآیندی انتخاب می شود طبیعتا متریالی مانند استنلس استیل که در دما و فشار های بالا قابلیت دارند گرانتر می باشند.
نوع ترانسمیتر دما
ترانسمیترهای دمای روزمونت با توجه به نحوه نصب و سایر مشخصات در انواع مختلفی تولید می شوند. قیمت انواع مختلف ترانسمیتر هد مونت، ریل مونت و بی سیم با توجه به قابلیت و ویژگی های هر کدام متفاوت می باشد.
گواهی و تاییدیه ها
تاییدیه ها و استاندارد های ضد انفجاری (Ex) بر قیمت ترانسمیتر دمای روزمونت 248 تاثیر گذار می باشد. ترانسمیترهای استاندارد (non-hazardous) قیمت پایین تری نسبت به مدل های دارای استاندارد ضدانفجاری دارند.
دقت اندازه‌گیری
دقت اندازه گیری ترانسمیتر دمای روزمونت 248 بر قیمت آن تأثیر می‌گذارد. ترانسمیترهای با دقت اندازه گیری بالاتر معمولاً قیمت بیشتری دارند.
علاوه بر موارد فوق نوسانات بازار و دلار بر قیمت ترانسمیتر دمای روزمونت 248 تاثیر گذار است به همین خاطر جهت اطلاع از قیمت روز این تجهیزات با کارشناسان تجهیز صنعت در تماس باشید.
خرید و فروش ترانسمیتر دما روزمونت مدل 248
ترانسمیتر دما روزمونت 248 سیگنال یک ترموکوپل یا سیگنال RTD را به یک سیگنال خروجی استاندارد از 20-4 میلی آمپر تبدیل کرده و راه حلی ایده آل برای بسیاری از کاربردهای اندازه گیری دمای از راه دور می باشند.
تجهیز صنعت بهترین ارائه دهنده‌ی تجهیزات ابزار دقیق و پایپینگی در کشور است. این فروشگاه بزرگ و مطمئن در جهت افزایش سطح کیفی صنایع در حوزه ابزاردقیق ترانسمیتر دما روزمونت مدل 248 را با نازلترین قیمت و بهترین کیفیت به فروش می رساند.
علاقه مندان عزیز می توانند برای مشاهده انواع ترانسمیتر دما به فروشگاه تجهیز صنعت مراجعه کنند. همچنین برای کسب اطلاعات بیشتر و استعلام قیمت ترانسمیتر دما روزمونت مدل 248 با کارشناسان مجرب فروش ما در ارتباط باشید.
تاریخچه شرکت روزمونت
شرکت روزمونت ROSEMOUNT در سال ۱۹۵۶ به عنوان تولید کننده تجهیزات ابزار دقیق برای صنعت هوا فضا در آمریکا تاسیس شد. این شرکت همزمان با برنامه های فضایی آمریکا گسترش یافت و برای تولید تجهیزات ابزار دقیق مطابق برای صنایع دیگر مطابق با استانداردهای آمریکا به فعالیت هایش ادامه داد.
این شرکت در سال ۱۹۷۶ توسط شرکت امرسون Emerson خریداری شد و در طرح این شرکت برای ایجاد بزرگترین شرکت کنترل و ابزاردقیق در جهان برپایه تحقیقات داخلی و افزایش نیروها قرار گرفت.
