ترانسمیتر دما روزمونت مدل 3144P
ترانسمیتر از ترکیب دو واژه TRANSFER+METER گرفته شده است.یعنی تجهیزی که بتواند یک کمیت فیزیکی را اندازه گیری کرده(METERING)وآن را به مکانی دورتر مثل اتاق کنترل انتقال(TRANSFER) دهد.
می تواند نیوماتیکی و یا الکترونیکی باشد. در هر دو مورد،سیگنال ارسالی استاندارد بوده و برای تجهیزاتی که در LOOP کنترل قرار دارند قابل فهم می باشد.
در نوع الکترونیکی جریان ۲۰-۴ میلی امپر و در نوع نیوماتیکی فشار هوای ۱۵-۳ (PSI)یا (bar)از سوی TRANSMITTER به کنترلرهای الکترونیکی و نیوماتیکی ارسال می شود.
به بیان دیگر ترانسمیتر صنعتی ابزاری است که برای اندازه گیری کمیت ها و پارامترهای مختلف نظیر دما، فشار، رطوبت، سطح مایعات، فلو، گازهای های محیطی و مواردی از این دست استفاده می گردند و مقادیر اندازه گیری شده را به صورت جریان الکتریکی استاندارد در بازه ۴ تا ۲۰ میلی آمپر روی یک زوج سیم ارسال می نمایند.
ترانسمیتر ایزوله (TRANSMITTER) جهت تبدیل انواع سیگنال های آنالوگ با دقت و کیفیت عالی به کار می رود.
با پشتیبانی از تمامی سیگنال ها و رنج های مختلف اندازه گیری شامل سیگنال ۴ تا ۲۰ میلی آمپر DC، ۰ تا ۲۰ میلی آمپر DC، ۰ تا ۵ ولت DC، ۰ تا ۱۰ ولت DC، انواع ترموکوپل Thermocouple J,K,B,R,S,T,E,N، انواع RTD و PT100، پتانسیومتر (Potentiometer)، مقاومت (Resistance) . ورودی و خروجی کاملا ایزوله در برابر نویز و نوسانات برق، فیلترینگ و تقویت سیگنال از نکات مهم در ترانسمیتر می باشد.
خروجی بدست آمده از ترانسمیترها قابل استفاده در نمایشگرها، سیستم های پی ال سی (PLC) و تمام تجهیزات کنترلی می باشد
امروزه ترانسمیترها مصرف زیادی در صنایع نفت، گاز، پتروشیمی، فولاد، سیمان، ریخته گری، داروسازی، مهندسی پزشکی و بطور کلی هر سیستمی که نیاز به اتوماسیون صنعتی دارد، پیدا نموده است.

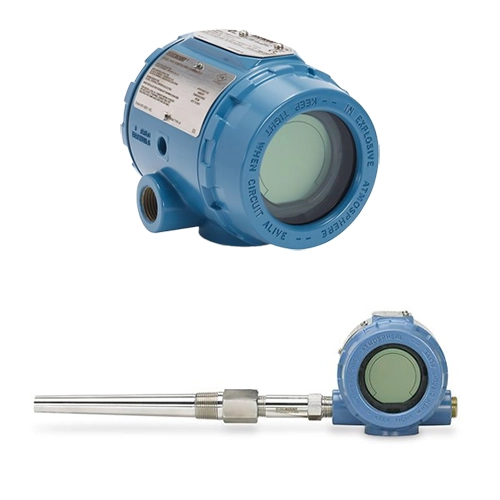

ترانسمیتر دما روزمونت مدل 3144P
جهت اندازه گیری دما مورد استفاده قرار می گیرد و قابلیت تنظیم جهت اندازه گیری دما های گوناگون را دارد و با توجه به تنظیمات انجام شده دارای خروجی 20-4 میلی آمپر میباشد.لازم به ذکر است معمولا جهت اندازه گیری دماهای بالا ازترموکوبل و جهت اندازه گیری دماهای پایین از RTD استفاده میگردد.
ویژگی های ترانسمیتر دما روزمونت ۳۱۴۴
۳ ورودی آنالوگ و ۱ انتخاب کننده ورودی
ورودی سنسور منفرد یا دوگانه
±۰٫۱۸°F for Pt100 RTD
سنسور pt 100 دو ، سه ، چهار سیمه .ترموکوپل ،TC
خروجی فیلد HART یا FOUNDATION
قطعات الکترونیکی و ترمینال را جدا می کند
ma with digital signal based on HART protoc,F FOUNDATION fieldbus digital signal
سنسور ورودی : سینگل ، دبل , تایپ سنسور: Mv , Homs , TC , RTD , با نمایشگر , متریال همزینگ : الومینیوم ، استیل
