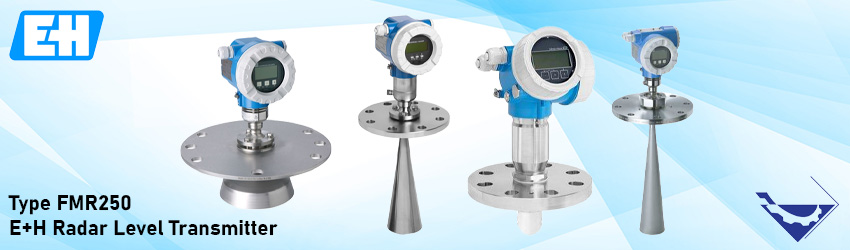

ترانسمیتر سطح راداری اندرس هاوزر FMR250، یکی از انواع ترانسمیترهای سطح تولید شرکت Endress+Hauser آلمان است. این ترانسمیتر سطح راداری جهت اندازه گیری پیوسته و بدون تماس (non-contact) سطح سیالات مایع و جامد بالکی در طیف گسترده ای از صنایع به کار می رود.

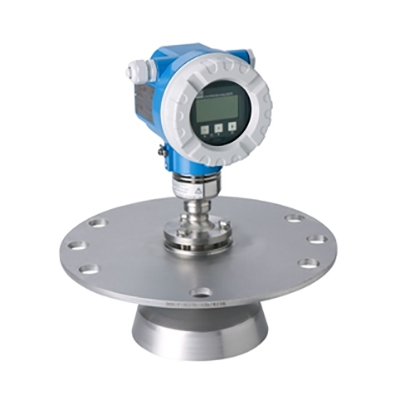

ترانسمیتر سطح راداری اندرس هاوزر FMR250 دارای آنتن سهموی DN200 و فوکوس پرتو تابش بالا 4 درجه است بنابراین برای کاربردهایی با موانع زیاد یا با محدوده اندازه گیری بیشتر از 30 متر (100 فوت) مناسب می باشد.
ترانسمیترهای سطح راداری با استفاده از آنتن (Horn) و به صورت غیر تماسی امواج را به سطح سیالات با ضریب گذردهی 1.8 < εr ارسال می کند. امواج پس از عبور از سطح به ترانسمیتر بازتاب می شوند و در نهایت با اختلاف زمانی رفت و برگشت سطح سیال محاسبه می شود. از مزایای این روش اندازه گیری راداری عدم تاثیرپذیری از گرد و غبار، کف، صداهای پر شدن، دما و طبقه بندی گاز است.
مشخصات فنی لول ترانسمیتر راداری اندرس هاوزر FMR250
ترانسمیتر سطح راداری FMR250 اندازه‌گیری مداوم و بدون تماس سطح را به‌ویژه در جامدات توده‌ای پودری تا دانه‌ای انجام می‌دهد. از انواع دیگر ترانسمیتر سطح راداری می توان به لول ترانسمیتر راداری اندرس هاوزر مدل FMR62B اشاره کرد.
مهمترین مشخصات فنی ترانسمیتر سطح راداری اندرس هاوزر FMR250 در جدول زیر ذکر می شود. جهت کسب اطلاعات فنی بیشتر به برگه مشخصات فنی این محصول مراجعه نمایید.
| مدل ترانسمیتر سطح | اندرس هاوزر FMR250 |
|---|---|
| روش اندازه گیری سطح | راداری |
| فرکانس | K-Band (~ 26 GHz ) |
| آنتن | شیپوری (Horn) سایز "3 و "4 و آنتن بشقابی (Parabolic) سایز "8 و "10 |
| کلاس دقت | +/- 15 میلی متر |
| دمای فرآیندی | 40- تا+200 درجه سانتی گراد (-40 درجه فارنهایت...+392 درجه فارنهایت) |
| فشار فرآیندی | وکیوم تا 16 بار |
| متریال قسمت های در تماس با سیال | PEEK, 1.4435, 1.4404 316L |
| اتصالات | رزوه ای "1/2 1 و فلنجی "3 و "4 |
| Blocking distance | طول آنتن + 400 میلی متر (15.75 اینچ) |
| حداکثر محدوده اندازه گیری | 70 متر (230 فوت) |
| پروتکل ارتباطی و خروجی | 4...20 mA HART PROFIBUS PA FOUNDATION Fieldbus |
| تاییدیه ها | ATEX, FM, CSA, NEPSI SIL |
مزایای لول ترانسمیتر راداری اندرس هاوزر FMR250
ترانسمیتر سطح راداری اندرس هاوزر FMR250 مناسب اندازه گیری سطح سیلو های بسیار بلند حاوی سیمان، گندم و مواد غذایی خام، غذای دام و طیور و … است. این مدل ترانسمیتر سطح دارای مزایای متعددی به شرح زیر می باشد:
- 1.اندازه گیری سطح جامدات توده ای با ساییدگی بسیار زیاد و غبارآلود
- 2.کاربردهایی با دمای بالا تا 200 درجه سانتیگراد (392 درجه فارنهایت)
- 3.کاهش هزینه های سیم کشی و وایرینگ و تکنولوژی دو سیمه
- 4.انواع پروتکل ها و خروجی های HART، FOUNDATION Fieldbus و PROFIBUS PA
- 5.فرکانس امواج راداری 26GHz (K-Band)
- 6.نظارت بر سطح (MIN، MAX) تا SIL 2 طبق IEC 61508 / IEC 61511
- 7.انواع تایدیه ها و استاندارد های ATEX, FM, CSA, NEPSI و SIL
- 8.حداکثر برد اندازه گیری 70 متر (230 فوت)
- 9.مستقل از خواص سیال و اندازه گیری غیر تماسی
نکات نصب ترانسمیتر سطح راداری اندرس هاوزر FMR250
نصب صحیح ترانسمیتر سطح راداری موجب افزایش طول عمر و کاهش هزینه های تعمیر و نگهداری می شود. توجه داشته باشید با نصب صحیح ترانسمیتر سطح اندرس هاوزر اندازه گیری های دقیق و قابل اطمینانی را ارائه می دهد. برخی از مهمترین نکات نصب در موارد زیر اشاره می شوند:
- -ترانسمیتر تحت هیچ شرایطی نباید کمتر از 20 سانتی متر (7.87 اینچ) از دیواره مخزن نصب شود.
- -اگر دیواره مخزن صاف نیست (فلز موجدار، درزهای جوش، بی نظمی و غیره) فاصله از دیوار باید تا حد امکان حفظ شود.
- -ترانسمیتر در وسط مخزن نصب نشود زیرا تداخل می تواند باعث از دست دادن سیگنال شود.
- -در کاربردهای بسیار گرد و غبار، اتصال یکپارچه تصفیه هوا می تواند از گرفتگی آنتن جلوگیری کند.
- -برای محافظت از ترانسمیتر در برابر نور مستقیم خورشید یا باران توصیه می شود از پوشش محافظ هوا استفاده کنید.
- -اگر دیواره بیرونی مخزن از مواد غیر رسانا (به عنوان مثال GRP) ساخته شده باشد، امواج مایکروویو همچنین می توانند از تاسیسات مزاحم خارج (مانند لوله های فلزی، نردبان ها، توری ها و غیره) منعکس شوند. بنابراین، این تجهیزات نباید در زاویه تابش آنتن ترانسمیتر وجود داشته باشند.
خرید و فروش ترانسمیتر سطح راداری اندرس هاوزر FMR250
اندازه گیری سطح به روش راداری یکی از روش های بسیار دقیق برای اندازه گیری سطح مخازن محسوب می شود. این لول ترانسمیتر مناسب اندازه گیری سطح جامدات پودری، گرانول ها و مواد جامد بالکی bulk در سیلوهای بلند است.
هنگام خرید لول ترانسمیتر راداری اندرس هاوزر FMR250 پارامترهای متعددی نظیر نوع آنتن، زاویه تابش، سایز آنتن، دما و فشار فرآیندی، متریال قسمت های در تماس با سیال و بسیاری موارد دیگر را در نظر بگیرید.
تجهیز صنعت با بیش از دو دهه سابقه درخشان، یکی از شرکت های فعال در تامین تجهیزات و واردات قطعات صنعتی در حوزه تجهیزات برق و ابزار دقیق، اتوماسیون صنعتی، شیرآلات صنعتی و پایپینگی، تجهیزات آزمایشگاهی و آنالایزرهای شیمیایی، تجهیزات کالیبراسیون و تست و اندازه گیری پرتابل است.
انواع ترانسمیتر های سطح رادای اندرس هاوزر، روزمونت، وگا در انباز محصولات این شرکت موجود و با بهترین کیفیت ارائه می شود. جهت کسب اطلاعات بیشتر در زمینه خرید، مشاوره فنی و استعلام قیمت ترانسمیتر سطح راداری اندرس هاوزر FMR250 با کارشناسان فروش ما تماس بگیرید.
