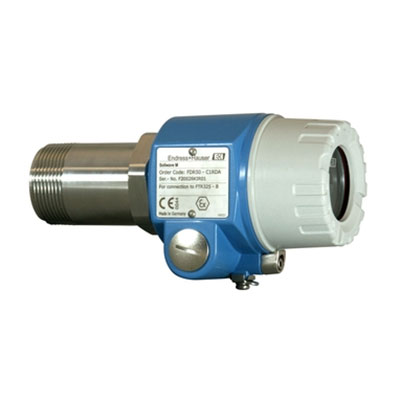

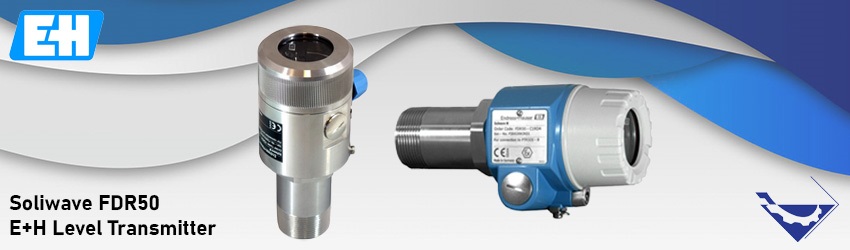

ترانسمیتر سطح راداری FDR50

لول ترانسمیتر راداری اندرس هاوزر مدل FDR50 با استفاده از امواج راداری و بر اساس زمان ارسال و بازتاب امواج از سطح ماده میزان ارتفاع مایعات و مواد جامد در فرآیندهای صنعتی را اندازه گیری می‌کند.

توضیحات

ترانسمیتر سطح راداری FDR50 از شرکت اندرس هاوزر (Endress+Hauser) است. این ترانسمیتر از فناوری رادار برای اندازه‌گیری سطح مایعات و مواد جامد در فرآیندهای صنعتی استفاده می‌کند.
ترانسمیتر سطح راداری FDR50 با استفاده از امواج رادار، فاصله بین دستگاه و سطح ماده را اندازه‌گیری می‌کند و بر اساس زمان بازتاب امواج، سطح ماده را تعیین می‌کند. این ترانسمیتر می‌تواند در شرایط مختلفی مانند دما، فشار و خصوصیات ماده‌ای مختلف عمل کند و به دقت و قابلیت اطمینان بالا برای اندازه‌گیری سطح مواد در فرآیندهای صنعتی ارائه می‌دهد.

ترانسمیتر سطح راداری FDR50

عملکرد ترانسمیتر سطح راداری FDR50:


ترانسمیتر سطح راداری FDR50 یک دستگاه اندازه‌گیری است که برای اندازه‌گیری و کنترل سطح مواد در مخازن، تانک‌ها، و یا دیگر وسایل نگهداری مایعات استفاده می‌شود. این ترانسمیتر با استفاده از فناوری رادار مایکروویو، سیگنال‌های راداری را به محیط ارسال کرده و با توجه به بازتابی که از سطح مواد دریافت می‌کند، سطح آن‌ها را تخمین می‌زند.
اصل کار ترانسمیتر FDR50 به این صورت است که یک فرستنده مایکروویوی FQR50 سیگنال را از طریق یک آنتن هورن یا آنتن دیگری ارسال می‌کند. این سیگنال به سطح مواد مختلفی که در مسیر قرار دارند برخورد می‌کند. سپس سیگنال بازتابی از سطح مواد به ترانسمیتر برمی‌گردد و توسط یک دریافت کننده مایکروویو FDR50 دریافت می‌شود.
دریافت کننده FDR50 که مستقیماً مقابل فرستنده قرار دارد، این سیگنال را تشخیص داده و یک سیگنال سوئیچینگ را به مقداردهنده FTR325 ارسال می‌کند. جذب مایکروویوها در اینجا به خصوصیات الکتریکی ماده جذب کننده وابسته است.
موادی با توانایی هدایت الکتریکی، مانند فلزات، امواج را بازتاب می‌کنند و سایر مواد با هدایت الکتریکی کمتر فقط آن‌ها را ضعیف می‌کنند یا حتی نفوذ می‌کنند. کاهش جذب مایکروویوها با کاهش ثابت دی‌الکتریک ماده ای که از طریق آن انتشار می‌یابد، کاهش می‌یابد.
ترانسمیتر FDR50 با تجزیه و تحلیل سیگنال بازتابی، سطح مواد را تخمین می‌زند و اطلاعات مربوط به سطح را به صورت الکتریکی یا تغییرات جریان به خروجی می‌دهد. این اطلاعات می‌توانند به عنوان ورودی برای سیستم‌های کنترل و نظارت بر سطح مواد استفاده شوند.
با استفاده از ترانسمیتر سطح راداری FDR50، می‌توانید به طور دقیق سطح مواد را اندازه‌گیری کنید، بدون نیاز به تماس مستقیم با ماده یا تحت تأثیر عوامل محیطی مانند فشار، دما یا ترکیبات شیمیایی. همچنین، این ترانسمیتر دارای قابلیت‌هایی مانند تنظیم حساسیت، نمایش قدرت سیگنال و مقاومت مکانیکی است که کاربرد آن را در صنایع مختلف و سیستم‌های نگهداری مایعات افزایش می‌دهد.



زمینه های کاربردی ترانسمیتر سطح راداری FDR50:


ترانسمیتر سطح راداری (مایکروویو) Soliwave FDR50 برای تشخیص سطوح نقطه‌ای در فرآیندهای صنعتی استفاده می‌شود. این ترانسمیتر از یک روش بی‌تماس استفاده می‌کند که به وسیله آن امکان تشخیص سطح مواد در ظروف، ممرها، شفت‌ها و همچنین شفت‌های آزاد وجود دارد.
یکی از ویژگی‌های منحصر به فرد این ترانسمیتر ، قابلیت اندازه‌گیری مواد از میان ظروف غیر فلزی را داراست. این بدان معنی است که می‌توانید سطح مواد را از خارج ظرف بدون تماس مستقیم با مواد اندازه گیری کنید. این ویژگی به شما امکان می‌دهد تا در مواردی که امکان دسترسی مستقیم به مواد وجود ندارد یا در مواردی که مواد خاصیت هدایت الکتریکی ندارند، از این ترانسمیتر استفاده کنید.
ترانسمیتر Soliwave FDR50 مناسب به عنوان یک سوئیچ سطح نقطه‌ای استفاده می‌شود. این به این معنی است که می‌توانید از آن برای کنترل و شمارش انواع مواد جامد استفاده کنید. با قرار دادن ترانسمیتر در نزدیکی سطح مورد نظر، می‌توانید تشخیص دهید که سطح ماده در آن نقطه به حد مشخصی رسیده است یا نه. این اطلاعات می‌تواند در فرآیندهایی مانند تخلیه و پر کردن ظروف، کنترل سیستم‌های حمل و نقل مواد، و همچنین در صنایع تولیدی مختلف  کاربرد داشته باشد.
FDR50  پس به عنوان یک سوئیچ حد سطح برای کنترل و شمارش انواع مواد خام یا کالاهای قطعه‌ای (مانند کیسه‌ها یا جعبه‌ها) است. مواد خام معمول شامل چوب‌چرمها، غبار چوب یا آرد، گچ، سیمان، خاکستر، کاغذ یا تکه‌های کارتن، ماسه، شن و پودرهای خشک به طور کلی می‌باشند.
از آنجا که ترانسمیتر Soliwave FDR50 با فرستنده Soliwave FQR50 تعامل دارد، این دو سامانه می‌توانند به صورت هماهنگ با یکدیگر کار کنند. تا عملکرد بهینه‌ای در تشخیص و کنترل سطوح نقطه‌ای مواد داشته باشند.



مشخصات فنی ترانسمیتر سطح راداری FDR50:


  • مشخصه / کاربرد:  گیرنده مایکروویو
  • دمای محیط:  -20 درجه سانتی گراد … 70 درجه سانتی گراد (-4 درجه فارنهایت … 158 درجه فارنهایت)
  • دمای فرآیند: -20 درجه سانتیگراد … 70 درجه سانتیگراد
  • فشار فرآیند:  0.8 bar abs … 4,8 bar abs (12 psi … 70 psi)
  • اتصال فرآیند: 1-1/2″ G + NPT
  • گواهینامه ها / تاییدیه ها: ATEX، IEC Ex


ویژگی ها و مزایای ترانسمیتر سطح راداری FDR50:

نصب ساده و آسان:

این ترانسمیتر به راحتی به صورت بدون تماس نصب می‌شود. این بدان معناست که نیازی به تماس مستقیم با ماده‌ای که می‌خواهید سطح آن را اندازه‌گیری کنید، ندارید. این امکان را به شما می‌دهد که آن را در جاهایی نصب کنید که تماس مستقیم با ماده ممکن نیست.
می توان این ترانسمیتر را با استفاده از رزوه ی R 1½ یا 1 ½ NPT یا براکت‌های نصب مناسب به راحتی نصب کرد. این بدان معناست که نیازی به تجهیزات و ماشین‌آلات خاصی برای نصب آن نیست و می‌توان به راحتی آن را در سیستم خود نصب کرد.



مقاومت مکانیکی:

ترانسمیتر FDR50 بدون سایش کار می‌کند و عمر طولانی دارد. به عبارت دیگر، نیازی به تعویض قطعات یا نگهداری مکرر ندارد. این ویژگی به شما اطمینان می‌دهد که ترانسمیتر به طور پایدار و بدون ایجاد مشکلات کار خواهد کرد.



نمایش قدرت سیگنال:

دریافت کننده ترانسمیتر دارای قابلیت نمایش قدرت سیگنال است. این به شما امکان می‌دهد تا وضوح سیگنال دریافت شده را بررسی کنید و در صورت نیاز تنظیمات مناسب را اعمال کنید.




حساسیت قابل تنظیم:

ترانسمیتر FDR50 قابلیت تنظیم حساسیت دارد. این به شما امکان می‌دهد تا ترانسمیتر را به طور دقیق به نیازهای خود و محیط کار خود تنظیم کنید. و از دقت بیشتری در اندازه‌گیری سطح مواد خام برخوردار شوید.




مطابق با استانداردهای ATEX و IECEx:

ترانسمیتر FDR50 با استانداردهای ATEX و IECEx سازگار است. این به شما اطمینان می‌دهد که ترانسمیتر در محیط‌هایی که ممکن است دارای خطر انفجار باشند، ایمن و قابل استفاده است.





تجهیز صنعت تامین کننده و وارد کننده انواع تجهیزات ابزار دقیق شامل انواع ترانسمیتر های جریان و سطح از برند اندرس هاوزر آلمان میباشد. انواع ترانسمیتر های سطح التراسونیک و راداری، لول ترانسمیتر دیسپلیسری و انواع لول سوئیچ های ارتعاشی و شناوری و فلوتری در انبار محصولات شرکت تجهیز صنعت موجود میباشد.

برای هماهنگی و بازدید از انبار مجموعه و همچنین جهت اطلاع و استعلام از قیمت ها با کارشناسان فنی و فروش ما در تماس باشید.
