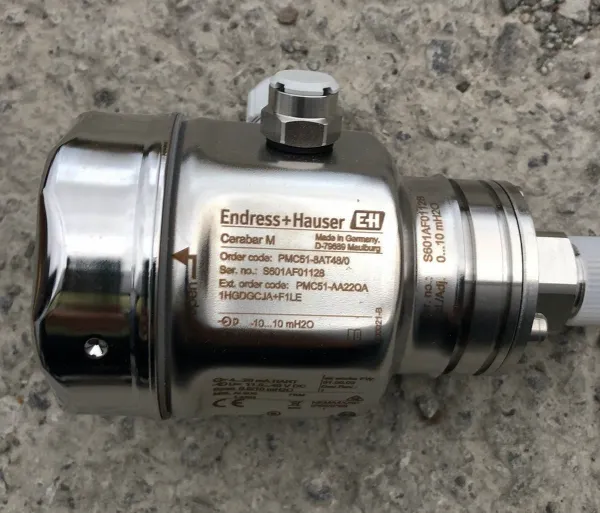

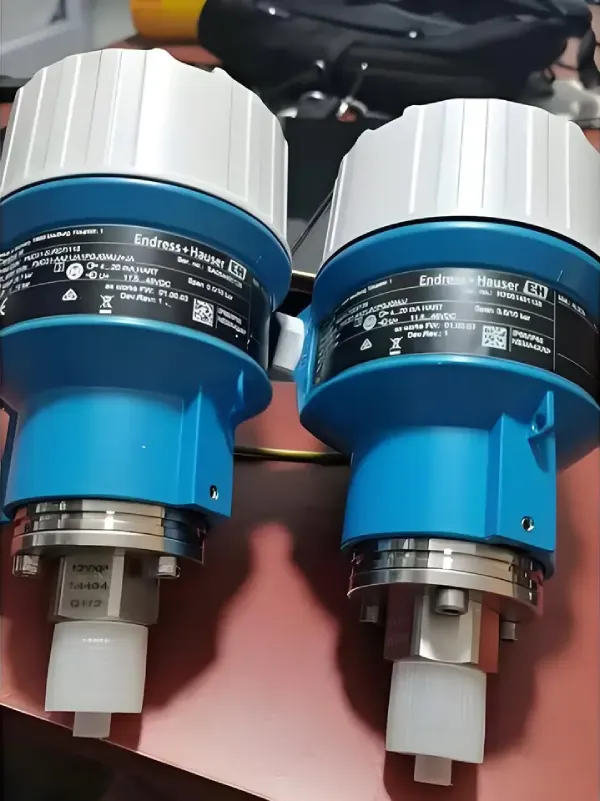

ترانسمیتر فشار اندرس هاوزر مدل PMC51

توضیحات

ترانسمیتر فشار اندرس هاوزر مدل PMC51 یکی از تجهیزات اندازه گیری فشار سیالات مایع و گازی میباشد. این ترانسمیتر فشار در سرویس های اندازه گیری سطح برای سیالات مایع، و اندازه گیری فشار نسبی (Gauge) و فشار مطلق (Absolute) برای سیالات گازی مورد استفاده قرار میگیرد.

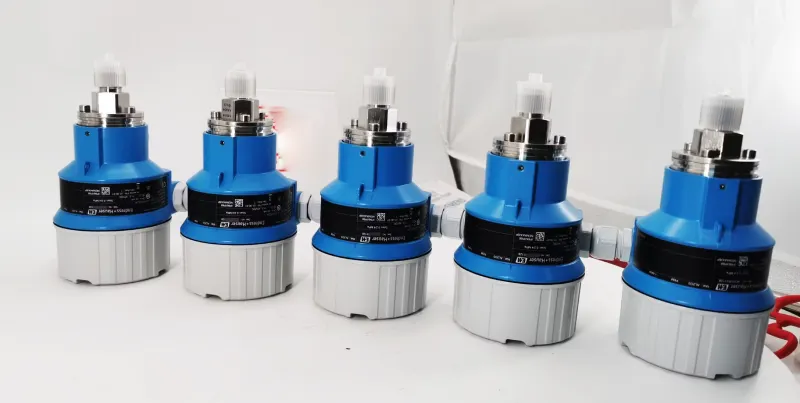

ترانسمیتر فشار اندرس هاوزر مدل PMC51

اندازه گیری فشار یکی از اصلی ترین پارامترها در همه فرآیندها محسوب میشود. به جرأت میتوان گفت بدون در نظر گرفتن فشار یک فرآیند، تقریبآ هیچ پروسه ای به سرانجام نخواهد انجامید. به همین جهت تجهیزات و دستگاههای بسیاری تولید میشوند که همگی برای نظارت، کنترل و اندازه گیری کمیت فشار در فرایند های صنعتی و شیمیایی کاربرد خواهند داشت.

ترانسمیتر فشار اندرس هاوزر مدل PMC51 یکی از انواع ترانسمیتر های فشار از تولیدات شرکت Endress+Hauser آلمان میباشد. این پرشر ترانسمیتر به دلیل دقت بالای اندازه گیری و کیفیت بالا و همچنین طول عمر زیاد، یکی از پرمصرف ترین انواع ترانسمیتر های فشار این شرکت محسوب میگردد. این پرشر ترانسمیتر دارای کپسول خشک و غیر روغنی میباشد. در ادامه به معرفی بیشتر ترانسمیتر فشار اندرس هاوزر مدل PMC 51 میپردازیم:

عملکرد ترانسمیتر فشار اندرس هاوزر مدل PMC51

پرشر ترانسمیتر Cerabar PMC51 به روش خازنی (Capacitive) فشار سیالات را اندازه گیری میکند. پرشر ترانسمیتر اندرس هاوزر مدل PMC51 دارای کپسول بدون روغن (خشک) میباشد. همچنین دارای غشاء جدا کننده از جنس سرامیکی (Ceraphire) میباشد که تحمل دماهای بالا و مقاومت در برابر سیالات خورنده و ساینده را برای این پرشر ترانسمیتر تضمین میکند.

فشار سیال فرایندی دقیقآ روی قسمت سرامیکی تاثیر میگذارد و باعث تغییر شکل آن خواهد شد. این تغییر شکل ظاهری باعث ایجاد تغییر در ظرفیت خازنی کپسول اندازه گیری میشود. این تغییر ظرفیت خازنی توسط ترانسدیوسر فشار یه یک سیگنال ولتاژی تبدیل خواهد شد.

مزایای اندازه گیری ترانسمیتر فشار به روش خازنی Capacitive

  • افزایش استحکام مکانیکی پرشر ترانسمیتر
  • افزایش استحکام شیمیایی ترانسمیتر فشار در مقایسه با متریال آلیاژی هستلوی Alloy C
  • قابل استفاده در سرویس های خلآ کامل
  • افزایش فشار قابل تحمل تجهیز تا 40 برابر فشار اسمی ترانسمیتر

مشخصات فنی پرشر ترانسمیتر اندرس هاوزر PMC51

در ادامه به معرفی برخی از مشخصات و ویژگی های پرشر ترانسمیتر اندرس هاوزر مدل Cerabar PMC51 میپردازیم:

  • ترانسمیتر فشار PMC51 دارای انواع اتصالات رزوه ای یادنده ای G1/2 تا G1 اینچ، اتصال فلنجی ( سایز “1 تا “4) و اتصالات هایژنیک مطابق با استاندارد های بهداشتی میباشد. همچنین این مدل دارای اتصال به فرآیند Connection غیر فلزی و از جنس PVDF نیز میباشد.
  • ترانسمیتر فشار اندرس هاوزر PMC51 دارای طیف وسیعی از رنج اندازه گیری میباشد. از رنج های کوچک اندازه گیری 100- تا 100+ میلی بار تا رنج های بزرگتر اندازه گیری 1- تا 40+ بار را اندازه گیری میکند.
  • ماکزیمم فشار قابل تحمل برای این مدل ترانسمیتر فشار 60 بار معادل 900psi میباشد.
  • متریال بدنه این پرشر ترانسمیتر از آلومینیوم ریختگری یا استنلس استیل برای مدل های ضد انفجار میباشد.
  • ماکزیمم دمای فرآیندی قابل تحمل از 20- تا 130+ درجه سانتی گراد میباشد. همچنین ترانسمیتر فشار PMC51 توانایی تحمل حداکثر 60 دقیقه (1 ساعت) در دمای 150+ درجه سانتی گراد را دارد.
  • دقت اندازه گیری این پرشر ترانسمیتر  0.1Test span% میباشد که نشان دهنده دقت بسیار بالای این پرشر ترانسمیتر میباشد.
  • برق مورد نیاز برای تغذیه ترانسمیتر فشار اندرس هاوزر مدل PMC51 برای مدل های معمولی 11.5 تا 45 ولت DC و برای مدل های Intrinsically Safe تا 30 ولت DC میباشد.
  • انواع خروجی ها و پروتکل های ارتباطی روی شبکه های HART، I-O Link و Fieldbus و Profibus در دسترس میباشد.
مدلPMC51
نوع سنسورخازنی
رنج قابل اندازه گیری100- تا 100+ میلی بار
1- تا 40+ بار
متریال سنسورسرامیک
متریال بدنهآلومینیوم ریخته گری
و استنلس استیل
متریال اتصالغیر فلزی با اتصال PVDF
سایز اتصال Threadرزوه ای
EN flanges DN 25 – DN 80فلنجی
ANSI flanges 1" – 4"
JIS flanges 50 A – 100 A
Flush-mounted hygienic connectionsبهداشتی
خروجی / پروتکل ارتباطیHART، I-O Link و Fieldbus و Profibus
نمایشگردارد
دمای فرآیندی20- تا 130+ درجه سانتی گراد
تائیدیه و استانداردضد انفجار ATEX، CSA،FM
درجه حفاظتIP68

استاندارد های پرشر ترانسمیتر اندرس هاوزر مدل Cerabar PMC51

این پرشر ترانسمیتر بر اساس استاندارد EN10204-3.1 و برای سرویس های با خاصیت خورندگی مطابق استاندارد NACE MR0175 طراحی و تولید میگردد.

انواع تائیدیه ها و گواهینامه های مربوط به سیالات خورنده طبق استاندارد NACE MR0175، محیط ها و شرایط بهداشتی هایژنیک مطابق استاندارد 3A و EHEDG و همچنین انواع استاندارد های محیط های خطرناک و ضد انفجار ATEX، CSA، FM و سایر استاندارد ها برای این مدل ترانسمیتر قابل اخذ و در دسترس خواهد بود.



تجهیزصنعت تامین کننده انواع تجهیزات ابزار دقیق از برند اندرس هاوزر میباشد. انواع ترانسمیتر های دما و فشار، فلومتر، سنسور های اندازه گیری سطح و همچنین انواع ترانسمیتر آنالایزرهای شیمیایی برند Endress+Hauser در انبار این شرکت موجود میباشد. شما عزیزان میتوانید جهت هماهنگی برای بازدید از انبار محصولات شرکت تجهیز صنعت و جهت استعلام قیمت محصولات با کارشناسان فنی و فروش ما تماس بگیرید.
