ترانسمیتر فشار اندرس هاوزر مدل PMP71

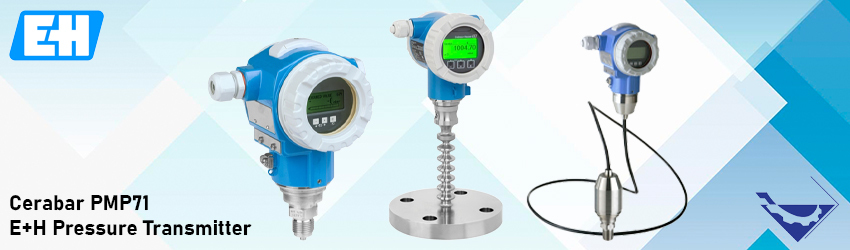

ترانسمیتر فشار اندرس هاوزر مدل PMP71، با غشاء فلزی (Metallic) به طور معمول جهت اندازه گیری فشار نسبی و مطلق، سطح، جرم و حجم سیالات از قبیل مایعات، گازها و بخار مورد استفاده قرار می گیرد. از ترانسمیتر فشار اندرس هاوزر مدل PMP71B به عنوان جایگزین مدل PMP71 میتوان استفاده نمود.

ترانسمیتر فشار اندرس هاوزر مدل PMP71

ترانسمیتر فشار مدل PMP71 دارای سنسور اندازه گیری فشار از نوع پیزو مقاومتی (Piezoresistive) است و متریال بدنه (Housing) از آلومینیوم یا فولاد ضد زنگ (316L) می باشد. این سری از ترانسمیترهای فشار توانایی اندازه گیری فشار سیالات در رنج وسیعی از گستره دمایی از 40- تا 125 درجه سانتی گراد را دارد و سنسور اندازه گیری در آن پر شده از روغن سیلیکون یا گلیسیرین می باشد.

ترانسمیتر فشار اندرس هاوزر مدل PMP71 دیجیتالی و قابلیت برقراری ارتباط با انواع پروتکل های ارتباطی نظیر هارت، فیلد باس و پروفیباس را دارا می باشد.

این سری از ترانسمیترها برای اندازه گیری فشارهای بالا تا 700 بار طراحی و تولید می شوند و دارای راه اندازی سریع با محدوده اندازه گیری قابل تنظیم بدون مشخصات فشار می باشند. همچنین بر اساس IEC 61508 برای استفاده در سیستم های ایمنی SIL2/3 طراحی می شوند و گواهینامه قطعات MID مناسب برای خطوط انتقال را دارند.

در ادامه این مقاله به معرفی و بررسی ویژگی های ترانسمیترهای فشار PMP71 ساخت شرکت Endress Hauser خواهیم پرداخت.

ترانسمیتر فشار اندرس هاوزر مدل PMP71

ترانسمیتر فشار چیست؟

ترانسمیتر فشار (Pressure Transmitter)، وسیله‌ای است که به منظور دریافت، تبدیل و ارسال سیگنال‌های معرف فشار در سیستم‌های انتقال سیالات مورد استفاده قرار می‌گیرد. پرشر ترانسمیتر در اکثر صنایع مرتبط با سیالات کاربرد دارد. در بیشتر صنایع فرآیندی مانند صنایع نفت و گاز، پتروشیمی و پالایشگاه، صنایع غذایی و دارویی و … استفاده از پرشر ترانسمیتر یکی از مهمترین تجهیزات ابزار دقیق محسوب میشوند.

عملکرد ترانسمیتر فشار

ترانسمیتر فشار از یک بخش برای اندازه‌گیری فشار سیالات و یک بخش برای تبدیل مقدار فشار اندازه گیری شده به یک سیگنال استاندارد و قابل فهم برای سیستم کنترل تشکیل می‌شود. وظیفه تبدیل انرژی مکانیکی حاصل از فشار سیال به سیگنال الکتریکی در ترانسمیترها، برعهده سنسور فشار یا ترانسدیوسر و وظیفه انتقال این مقدار بر عهده ترانسمیتر می باشد.

امروزه مجموعه سنسور فشار و ترانسدیو سر و قسمت انتقال دهنده را بصورت یک ترانسمیتر فشار بصورت یکپارچه در نظر می گیرند.

سنسورهای فشار مورد استفاده در ترانسمیترهای فشار معمولا از نوع خازنی (Capacitive)، پیزومقاومتی (Piezoelectric) یا کششی (Strain Gauge) هستند. این سنسورها با تجمیع نیروی مکانیکی ناشی از فشار سیال توسط دیافراگم، پیستون یا لوله بوردون، سیگنال معادل فشار را با استفاده از مدارهای الکتریکی اندازه‌‌گیری کرده و به ترانسمیتر ارسال می‌کنند.

انواع ترانسمیتر فشار

ترانسمیترهای فشار در انواع متنوعی با توجه به ویژگی ها و صفحه نمایش دسته بندی می شوند. برخی از انواع ترانسمیترهای فشار به شرح زیر می باشد:

ترانسمیتر فشار قلمی

این ترانسمیترها به دلیل ابعاد کوچک و ظاهر قلمی که دارند بسیار پر کاربرد می باشند. ترانسمیتر فشار قلمی دارای یک صفحه فلزی صاف در نوک آن می باشد که به عنوان سنسور فشار عمل کرده و این ترانسمیترها توسط انتهای رزوه دار به مخزن و یا سیستم اندازه گیری فشار متصل می شوند. ترانسمیتر فشار قلمی قابلیت اتصال به پروتکل های ارتباطی مانند هارت را دارند.

ترانسمیتر فشار ضد انفجاری

ترانسمیتر فشار ضد انفجاری در صنایع پتروشیمی و پالایشگاه ها و همچنین کارخانه های تولید آمونیاک که احتمال ایجاد جرقه بسیار زیاد می باشد کاربرد دارند. این ترانسمیتر ها احتمال جرقه را به حداقل می رسانند.

مدار داخلی در این نوع از پرشر ترانسمیتر به گونه ای طراحی می شود که میزان انرژی الکتریکی به قدری کاهش یافته است که امکان ایجاد جرقه به هیچ عنوان وجود نخواهد داشت. یا بدنه این تجهیزات به قدری مستحکم میباشد که در صورت انفجار در قسمت برد الکتریکی پرشر ترانسمیتر امکان منتقل شدن شعله آتش به سایر قسمت های فیلد وجود نخواهد داشت.

ترانسمیتر اختلاف فشاری

این ترانسمیتر ها جهت اندازه گیری اختلاف فشار بین دو مخزن و یا دو طرف یک لوله کاربرد دارند. در این ترانسمیترها از حسگرهای فلزی یا پرده دیافراگمی جهت نشان دادن تغییرات فشار استفاده می شود. این ترانسمیترها دارای یک صفحه دیافراگمی می باشند که با تغییرات فشار صفحه دیافراگم تغییر شکل می دهد و به صورت ترانسمیترهای قلمی و یا به شکل متفاوتی روی مخازن بسته می شوند.

معمولا ترانسمیترهای فشار دیافراگمی از فولاد ضدزنگ یا کامپوزیت های پلیمری ساخته می شوند و با توجه به جنس مواد سازنده آن، دارای توانایی متفاوتی در اندازه گیری فشار می باشند.

ترانسمیتر فشار به همراه نمایشگر

ترانسمیترهای فشار با صفحه نمایش جهت نمایش آنالوگ مقادیر فشار برای مواقعی به کار می روند که اپراتور در آن سیستم فرایندی حضور داشته باشد.

لینک های مفید: ترانسمیتر فشار

ترانسمیتر فشار هوشمند

ترانسمیتر های فشار هوشمند یا SMART دارای قابلیت اتصال به پروتکل های صنعتی را دارا میباشند. این ترانسمیترها دارای دقت و سرعت بالایی می باشند و این ویژگی سبب کنترل دقیق تر فرآیند می شود.

ترانسمیتر فشار اندرس هاوزر مدل PMP71



مشخصات فنی ترانسمیتر فشار اندرس هاوزر مدل PMP71

ویژگی ها و مشخصات فنی هر کدام از ترانسمیتر های فشار اندرس هاوزر متفاوت می باشد. برخی از ویژگی های این مدل عبارتند از:

دقت اندازه گیری

ترانسمیتر فشار PMP71 دارای دقت 0.05% Full Span می باشد ولی این مقدار برای متریال پلاتین تا 0.025% افزایش می یابد.

دمای فرآیندی

در این سری از ترانسمیتر های فشار اندرس هاوزر محدوده ی دمای فرآیندی از 40- تا 125 درجه سانتی گراد معادل 40 تا 257 فارنهایت است.

محدوده اندازه گیری فشار

رنج اندازه گیری فشار در ترانسمیترهای PMP71 از 100میلی بار تا 700 بار معادل (1.5 تا 10.5) psi است.

سایز و نوع اتصالات فرآیندی

ترانسمیترهای فشار در انواع اتصالات به صورت رزوه ای و فلنجی تولید می شوند.

سایز اتصالات رزوه ای بر اساس استاندارد (ANSI و DIN) از 2 /1 1 تا 4 اینچ و 25 تا 80 DN می باشد.

متریال

اجزای تشکیل دهنده ترانسمیتر فشار از قبیل بدنه، دیافراکم و wetted parts از متریال مختلفی ساخته می شوند. در ترانسمیتر فشار PMP71 جنس wetted parts از آلیاژ C276، فولاد ضد زنگ 316L و رودیوم Rhodium می باشد. همچنین متریال دیافراگم از هستلوی (Haste)، فولاد ضد زنگ 316L و Rhodium> Gold تولید می شود.

دمای محیط

ترانسمیتر فشار PMP71 از دمای 40- تا 85 درجه سانتی گراد معادل 40 تا 185 فارنهایت عملکرد مناسبی دارد.

پایداری

میزان ثبات این سری از ترانسمیترهای فشار پس از گذشت یک سال 0.05% URL و پس از پنج سال 0.07% URL می باشد. به طور کلی ترانسمیتر فشار PMP71 از پایداری بالایی برخوردار است.

OPL

در این سری از ترانسمیتر فشار حداکثر تحمل فشار (Over pressure limit)، 1050 بار معادل 15.75 psi است.

سیگنال خروجی و پروتکل ارتباطی

در ترانسمیتر PMP71 سیگنال خروجی 4 تا 20 میلی آمپر با شبکه  HART در دسترس می باشد. همچنین دارای سایر پروتکل های ارتباطی PROFIBUS PA و FOUNDATION Fieldbus می باشد.

تاییدیه و استانداردها

ترانسمیتر فشار اندرس هاوزر مدل PMP71 دارای استاندارد بین المللی ضد انفجار، جلوگیری از پر شدن بیش از حد WHG، تاییدیه های بهداشتی و ایمنی SIL می باشد.

Options

در گزینه های آپشن ترانسمیتر فشار PMP71 متریال دیافراگم ایزوله از طلا و رودیوم در نظر گرفته می شود. همچنین متریال متناسب با سیال خورنده NACE می باشد.

عوامل و ویژگی های فوق بر قیمت ترانسمیترهای فشار نیز تاثیرگذار هستند. به عنوان مثال متریال ساخت این محصول با توجه به نوع سیال و شرایط فرایندی میتواند هزینه بیشتری داشته باشد. در انتخاب و خرید ترانسمیترهای فشار اندرس هاوزر با توجه به مشخصات فنی فوق، بودجه و برند مورد نظر می توانید انتخاب هوشمندانه ای داشته باشید.

مزایای ترانسمیتر فشار اندرس هاوزر مدل PMP71

ترانسمیتر فشار اندرس هاوزر دارای مزیت هایی نسبت به بقیه ترانسمیترهای فشار می باشد. در ادامه برخی از مزایای PMP71 به شرح زیر می باشد:

  • دارای دقت بالا، تکرار پذیری (reproducibility) و پایداری طولانی مدت
  • بالاترین سطح ایمنی SIL2/3 و دارای گواهینامه IEC 61508
  • راه اندازی آسان با نمایشگر محلی با سیگنال خروجی 4 تا 20 میلی آمپر با پروتکل ارتباطی HART, PROFIBUS PA, FOUNDATION Fieldbus می باشد.
  • همراه با منیفولد دو راهه می باشند که برای نشتی تست شده اند.
  •  مفهوم مدیریت داده های HistoROM برای راه اندازی و تعمیر سریع و آسان می باشد.
  • مقاوم در برابر اضافه بار و نظارت بر عملکرد از المنت اندازه گیری تا برد الکترونیکی

دانلود کاتالوگ ( PDF ) ترانسمیتر فشار اندرس مدل PMP71:
