توضیحات
ترانسمیتر فشار فاکسبرو Foxboro، یکی از انواع محصولات رایج برند فاکسبرو است که با دقت عملکردی بالا جهت اندازه گیری فشار نسبی (Gauge)، مطلق (Absolute)، تفاضلی (Differential) و چند متغیره (Multi Variable) سیالات مختلف مورد استفاده قرار می گیرد.
ترانسمیترهای فشار فاکسبرو (Pressure Transmitters) دارای دقت و عملکرد بالا بوده و با استفاده از فناوری‌های نوآورانه مانند FoxCal تضمین می کنند که اندازه گیری فشار با دقت بالا انجام شود. این ترانسمیترها به منظور کنترل و نظارت بر فشار در صنایع مختلف به کار می روند.
فاکسبرو (FOXBORO) به عنوان یک برند تحت اشنایدر الکتریک (Schneider Electric)، طیف وسیعی از ترانسمیترهای فشار را برای کاربردهای صنعتی ارائه می دهد. ترانسمیترهای فشار فاکسبرو محدوده فشار گسترده‌ای را پوشش می دهند و به آنها اجازه می دهد تا سطوح مختلف فشاری که در فرآیندهای صنعتی با آن مواجه می شوند را کنترل کنند.
شرکت فاکسبرو بخشی از اشنایدر الکتریک و یک رهبر جهانی در مدیریت انرژی و اتوماسیون است. این شرکت طیف گسترده ای از محصولات و راه حل ها را برای صنایع مختلف از جمله نفت و گاز، مواد شیمیایی، تولید برق، آب و فاضلاب و غیره ارائه می دهد. در این مقاله هدف معرفی و بررسی انواع، ویژگی ها، مشخصات فنی، مزایای ترانسمیتر فشار فاکسبرو Foxboro است.
ترانسمیتر فشار چیست؟
ترانسمیتر فشار یک تجهیز اندازه‌گیری است که برای تبدیل فشار سیالات به سیگنال الکتریکی 4 تا 20 میلی آمپر به کار می رود. این ترانسمیترها به صورت مستقیم توسط سنسور فشار را اندازه گیری می کنند و سیگنال خروجی را به اتاق کنترل ارسال می کنند.
ترانسمیتر فشار معمولاً شامل یک حسگر فشار، یک واحد تقویت کننده سیگنال و یک واحد تبدیل کننده آنالوگ به دیجیتال است. سنسور فشار معمولاً از تکنولوژی‌های مختلفی نظیر پیزومقاومتی، دیافراگمی، خازنی و پیزوالکتریکی ساخته می شود.
واحد تقویت کننده سیگنال تغییرات الکتریکی حاصل از سنسور فشار را تقویت کرده و به سیگنال استاندارد تبدیل می کند. این واحد معمولاً شامل مدارهای الکترونیکی است که سیگنال را تقویت و تنظیم می کند.
واحد تبدیل کننده آنالوگ به دیجیتال سیگنال خروجی را به فرمت دیجیتال تبدیل می کند تا بتواند برای استفاده در سیستم های کنترل و نمایش استفاده شود. این واحد معمولاً شامل مبدل آنالوگ به دیجیتال (ADC) است که سیگنال آنالوگ را به کد دیجیتال تبدیل می کند.
ترانسمیترهای فشار به طور گسترده ای در صنایع مختلفی نظیر نفت و گاز، شیمیایی، غذایی، داروسازی و خودرو به کار می روند. آنها به عنوان یک تجهیز اندازه گیری اساسی در سیستم های کنترل فرآیند، کنترل کیفیت و نظارت بر فرآیند استفاده می شوند.
انواع ترانسمیتر فشار FOXBORO
ترانسمیترهای فشار فاکسبرو بر اساس نوع فشار و سایر ویژگی ها در انواع مختلفی تولید می شوند. انواع ترانسمیتر فشار فاکسبرو به شرح زیر است:
- ترانسمیتر فشار مطلق (Absolute): ترانسمیترهای فشارمطلق فشار را نسبت به خلاء مطلق اندازه گیری می کنند. آنها در کاربردهایی استفاده می شوند که فشار مرجع صفر است مثلاً در کاربردهایی که فشار محیطی صفر استفاده می شود.
- ترانسمیتر فشار نسبی (Gauge): ترانسمیترهای نسبی فشار را نسبت به فشار جوی یا اتمسفر اندازه گیری می کنند. این تجهیزات به طور معمول در کاربردهایی استفاده می شوند که فشار مرجع فشار اتمسفر است.
- ترانسمیتر اختلاف فشار (Differential): ترانسمیترهای اختلاف فشار تفاوت فشار بین دو نقطه را اندازه‌گیری می کنند. آنها در کاربردهایی که تفاوت فشار اهمیت دارد، مانند اندازه‌گیری جریان یا سطح به کار می روند.
- ترانسمیتر فشار چندمتغیره (Multivariable): ترانسمیترهای چندمتغیره می توانند به طور همزمان چندین متغیر فرآیندی مانند فشار، دما و میزان جریان را اندازه گیری کنند. این ترانسمیترها در کاربردهایی استفاده می شوند که نیاز به اندازه‌گیری های چندگانه برای کنترل و بهینه سازی فرآیند وجود دارد.
هر گروه از ترانسمیترهای فشار Foxboro ویژگی ها و کاربردهای منحصر به فرد خود را دارند و امکان اندازه گیری دقیق و قابل اعتماد فشار را در فرآیندهای صنعتی مختلف فراهم می کنند.
انواع مدلهای ترانسمیتر فشار مطلق FOXBORO

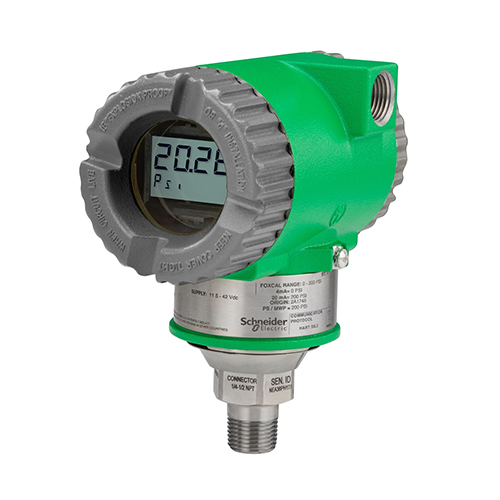

1.ترانسمیتر فشار مدل IAP05S: ترانسمیتر فشار اقتصادی با دقت ±0.075% span است. این مدل به صورت خاص برای کاربردهایی با دقت کمتر نیاز است.
2.ترانسمیتر فشار مدل IAP10S: ترانسمیتر فشار با دقت ±0.05% است. این مدل نیز برای اندازه‌گیری فشار مطلق استفاده می شود.
3.ترانسمیتر فشار مدل IAP50S: ترانسمیتر فشار با دقت ±0.025% است که برای کاربردهای سخت مورد استفاده قرار می گیرد.
4.ترانسمیتر فشار مدلIAP10M: ترانسمیتر فشار با پروتکل ارتباطی Modbus است که برای کاربرد در صنایع نفت، گاز، آب و بسیاری از کاربردهای صنعتی مناسب می باشد. این مدل قابلیت اتصال به شبکه Modbus را دارد و برای کنترل و نظارت بر فشار در صنایع مختلف به کار می رود.
در جدول زیر مهمترین مشخصات فنی و بررسی مقایسه انواع ترانسمیتر فشار مطلق از برند فاکسبرو ذکر می شود. جهت کسب اطلاعات دقیق تر به کاتالوگ محصولات در سایت اشنایدر مراجعه نمایید.
| مدل ترانسمیتر فشار | turndown | زمان پاسخ گویی | دقت اندازه گیری | نوع نصب | حداکثر فشار | drift | پروتکل ارتباطی | درجه حفاظت بدنه | استاندارد و تاییدیه ها |
|---|---|---|---|---|---|---|---|---|---|
| ترانسمیتر فشار مدل IAP05S | 400:1 | 100 ms | ±0.075% span | Direct connect Low profile Biplanar | 30000 psi 2068 bar | +/- 0.05٪ محدوده اندازه گیری در سال، برای 10 سال | HART Low Power | IP67 | FM/ CSA / ATEX/ IEC-Ex/ EAC / INMETRO / NEPSI/ TÜV Rheinland (SIL3) /NACE MR01-03/ NEMA 4X |
| ترانسمیتر فشار مدل IAP10S | 400:1 | 100 ms | +/- 0.05 % of reading | Direct connect Low profile Biplanar | 6000 psi 414 bar | +/- 0.03٪ از محدوده اندازه گیری در سال، برای 10 سال | FOUNDATION fieldbus HART | IP67 | FM/ CSA / ATEX/ IEC-Ex/ EAC / INMETRO / NEPSI/ TÜV Rheinland (SIL3) /NACE MR01-03/ NEMA 4X |
| ترانسمیتر فشار مدل IAP50S | 400:1 | 100 ms | +/- 0.025 % of reading | Direct connect Low profile Biplanar | 6000 psi 414 bar | +/- 0.015٪ محدوده اندازه گیری در سال، برای 10 سال | FOUNDATION fieldbus HART | IP67 | FM/ CSA / ATEX/ IEC-Ex/ EAC / INMETRO / NEPSI/ TÜV Rheinland (SIL3) /NACE MR01-03/ NEMA 4X |
| ترانسمیتر فشار مدلIAP10M | 30:1 | - | +/- 0.06 % of the measuring range | Direct to process | 15000 psi 1034 bar | - | Modbus RTU | IP67 | NACE MR01-75/ NACE MR01-03/ NEMA 4X |
انواع مدلهای ترانسمیتر فشار نسبی FOXBORO
1.ترانسمیتر فشار نسبی مدل IGP05S: این مدل دارای دقت ±0.075% از محدوده اندازه‌گیری با پروتکل ارتباطی HART و حداکثر فشار 2068 bar است. به عبارت دیگر، این ترانسمیتر توانایی اندازه‌گیری فشار را با دقت بالایی ارائه می دهد و برای کاربردهایی که هزینه مهم است و نیاز به دقت بالا در اندازه‌گیری فشار ندارند، مناسب است.
2.ترانسمیتر فشار نسبی مدل IGP10S: این مدل نیز برای اندازه گیری فشار نسبی طراحی شده است و دقت آن ±0.05% است. این ترانسمیتر برای کاربردهایی که نیاز به اندازه‌گیری دقیق فشار نسبی دارند با حداکثر فشار 414 bar و پروتکل هارت یا فیلدباس مناسب است.
3.ترانسمیتر فشار نسبی مدل IGP50S: این مدل برای کاربردهای سخت طراحی با حداکثر فشار 414 bar شده است. این مدل دارای دقت ±0.025% است و برای کاربردهایی که نیاز به اندازه‌گیری دقیق فشار در شرایط سخت دارند، مناسب است.
4. ترانسمیتر فشار نسبی مدل IGP10M: این مدل ترانسمیتر فشار نسبی با دقت +/- 0.06 % و تا حداکثر فشار 1034 bar با پروتکل ارتباطی Modbus RTU در صنایع نفت و گاز، آب و کاربردهای صنعتی مورد استفاده قرار می گیرد.
هر یک از این مدلها ویژگی ها و کاربردهای خاص خود را دارند و بر اساس نیازهای مختلف می توانید مدل مناسب را انتخاب نمایید. از دیگر انواع ترانسمیترهای فشار ترانسمیتر فشار هانیول، ترانسمیتر فشار یوکوگاوا EJA430E و ترانسمیتر فشار وگا Vegabar 83 می باشد.
انواع مدلهای ترانسمیتر اختلاف فشار FOXBORO
1.ترانسمیتر اختلاف فشار مدل IDP05S: مدل IDP05S یک ترانسمیتر اختلاف فشار از شرکت Foxboro است. این مدل دارای دقت ±0.075% از محدوده اندازه‌گیری تا حداکثر فشار 207 بار با پروتکل ارتباطی هارت است. به عبارت دیگر، این ترانسمیتر توانایی اندازه‌گیری اختلاف فشار را با دقت بالایی ارائه می دهد.
2.ترانسمیتر اختلاف فشار مدل IDP10S: این مدل نیز برای اندازه‌گیری فشار اختلاف طراحی شده است و دقت آن ±0.05% و با پروتکل ارتباطی هارت و فیلدباس است. این ترانسمیتر برای کاربردهایی که نیاز به اندازه‌گیری دقیق اختلاف فشار دارند، مناسب است.
3.ترانسمیتر اختلاف فشار مدل IDP50S: این مدل ترانسمیتر اختلاف فشار فاکسبرو با دقت ±0.025% مناسب کاربردهای سخت فرآیندی است.

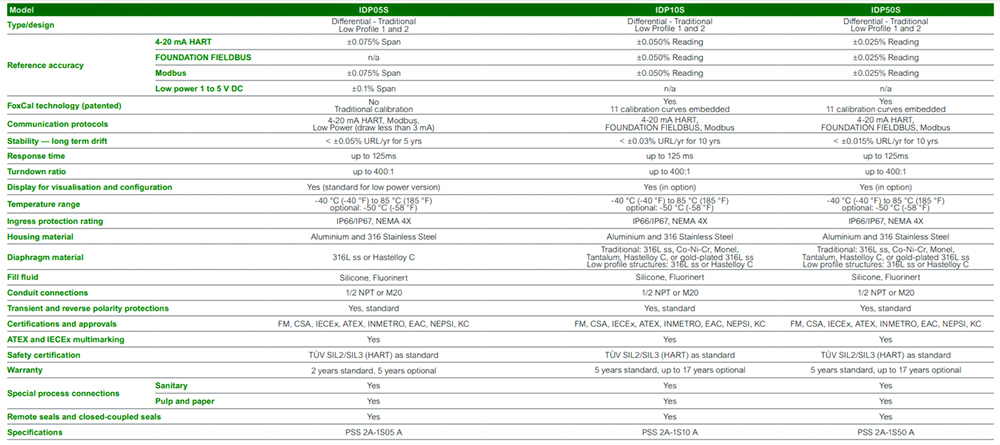

4.ترانسمیتر اختلاف فشار مدل IDP10M: این مدل نیز یک ترانسمیتر اختلاف فشار با پروتکل ارتباطی Modbus است که برای استفاده در کاربردهای نفت، گاز، آب و صنعتی طراحی شده است. این مدل به منظور اندازه‌گیری دقیق فشار و قابلیت ارتباط در فرآیندهای صنعتی مختلف تولید می شود. در جدول زیر مشخصات فنی مدلهای مختلف ترانسمیتر اختلاف فشار فاکسبرو بیان شده است.

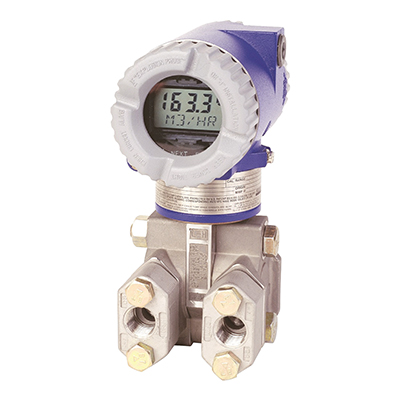

انواع مدلهای ترانسمیترهای چند متغیره FOXBORO
1.ترانسمیتر IMV25:
مدل IMV25 یک ترانسمیتر چند متغیره از شرکت Foxboro با پروتکل های ارتباطی HART و Modbus و دقت اندازه گیری +/- 0.05 % است. این مدل قادر به اندازه گیری فشار، فشار اختلاف و دمای فرآیندی می باشد. طراحی این ترانسمیتر به منظور ارائه اندازه‌گیری دقیق و قابل اعتماد برای چندین متغیر در کاربردهای صنعتی مختلف است.
2.ترانسمیتر IMV30:
مدل IMV30 نیز یک ترانسمیتر چند متغیره (Multi variable) با پروتکل هارت از شرکت Foxboro است که چگالی سیال فرآیند را با اندازه گیری فشار و دمای فرآیند محاسبه می کند. این مدل برای کاربردهایی که اندازه‌گیری دقیق چگالی برای کنترل و بهینه‌سازی فرآیند مهم است، مناسب است.
3.ترانسمیتر IMV31:
مدل IMV31 برای اندازه‌گیری دقیق سطح مخزن طراحی شده است. این مدل برای مخازن با سطح باز یا بسته مناسب می باشد و اندازه‌گیری دقیق و قابل اعتمادی برای نظارت بر سطح مخزن در فرآیندهای صنعتی را ارائه می دهد.
مزایای ترانسمیترهای فشار FOXBORO
ترانسمیترهای فشار Foxboro دارای دقت بالا، قابلیت اتصال به سیستم‌های مختلف، مقاومت در برابر شرایط سخت و استحکام بالا هستند که آنها را به انتخابی مناسب برای کاربردهای صنعتی تبدیل می کند. در ادامه مزایای ترانسمیتر فشار فاکسبرو به شرح زیر می باشد:
- دقت بالا: ترانسمیترهای فشار Foxboro با دقت بالایی طراحی شده‌اند. این دقت بالا به کاربر اطمینان می دهد که اندازه گیری های فشار صحیح و دقیقی را دریافت می کنید.
- پروتکل ارتباطی مختلف: این ترانسمیترهای فشار دارای قابلیت اتصال به سیستم‌های مختلف مانند Modbus، HART، Foundation Fieldbus و غیره می باشند. این قابلیت اتصال به سیستم های مختلف امکان می‌دهد تا به راحتی با سیستم های کنترل و نظارت موجود در صنعت ارتباط برقرار کند.
- مقاومت در برابر شرایط سخت: ترانسمیترهای فشار Foxboro برای کار در شرایط سخت و محیط های صنعتی طراحی شده‌اند. آنها می‌توانند با شرایط دمایی و فشاری بالا، رطوبت، ضربه و لرزش‌های صنعتی مقابله کنند.
- استحکام و دوام بالا: ترانسمیترهای فشار فاکسبرو دارای ساختاری استحکام بالا می باشند و می توانند در محیط‌های صنعتی سخت و با لرزش به طور مطمئن عمل کنند. این ویژگی باعث می شود که ترانسمیترهای Foxboro برای استفاده در کاربردهای صنعتی مختلف انتخاب مناسبی باشند.
- طراحی کاربردی: ترانسمیترهای فشار فاکسبرو به طور کلی با طراحی کاربردی و قابلیت های مفیدی مانند نمایشگر همراه و قابل تنظیم برای ساده تر کردن عملیات نصب و استفاده طراحی شده‌اند.
تجهیز صنعت یکی از بزرگترین تامین کنندگان انواع تجهیزات ابزار دقیق و شیرآلات صنعتی است. انواع محصولات Foxboro شامل انواع ترانسمیتر های فشار و دما، انواع ترانسمیتر های جریان و سطح در انبار محصولات شرکت تجهیز صنعت موجود می باشد. جهت کسب اطلاعات بیشتر در زمینه خرید و استعلام قیمت ترانسمیتر فشار فاکسبرو Foxboro با کارشناسان فروش ما تماس بگیرید.
