ترانسمیتر فشار هاگلر

توضیحات

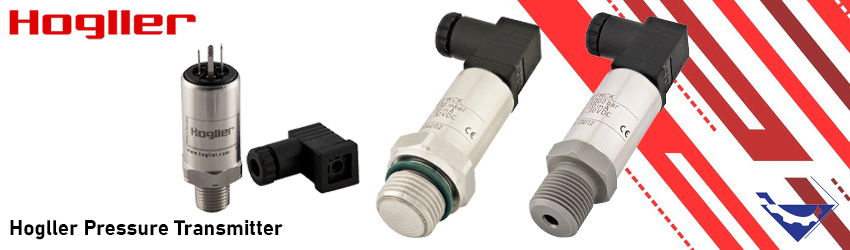

ترانسمیتر فشار هاگلر

ترانسمیتر فشار هاگلر، یکی از تجهیزات اندازه گیری فشار می باشد که متناسب با میزان فشار اعمال شده به ورودی آن، یک سیگنال الکتریکی استاندارد (4 تا 20 میلی آمپر)، تقویت شده و قابل فهم برای سایر تجهیزات یا اتاق کنترل ارسال می کند.

نصب صحیح ترانسمیترهای فشار و شرایط محیطی از جمله عوامل موثر در افزایش طول عمر آن می باشد. به عبارت دیگر رعایت قوانین مرتبط با نصب منجر به افزایش طول عمر ترانسمیتر فشار شده و خروجی آن را برای مدت زمان طولانی دقیق و ثابت نگه می دارد.

ترانسمیتر فشار هاگلر

شرکت آلمانی Hogller از سال 2000 به طور تخصصی محصولات فشار شامل ترانسمیتر و سنسور فشار تولید می کند. محصولات هاگلر ارزان، با استحکام بسیار بالا و متریال فولاد ضد زنگ می‌باشد که برای اندازه‌گیری فشار گازها و مایعات در صنایع مختلف به کار می رود.

یکی از محصولات شرکت هاگلر ترانسمیترهای فشار قلمی می باشد که جهت اندازه‌گیری فشار در سیستم‌ های هیدرولیکی و پنوماتیکی، تست تجهیزات، کنترل فشار پمپ، بوستر پمپ و کمپرسور و سایر تجهیزات دوار، و اندازه‌ گیری سطح مایعات مورد استفاده قرار می گیرد. در ادامه به معرفی انواع ترانسمیتر فشار قلمی هاگلر و مشخصات فنی هر کدام می پردازیم.

انواع ترانسمیتر های فشار هاگلر

ترانسمیترهای فشار ساخت شرکت هاگلر Hogller به چهار گروه زیر دسته بندی می شوند:

  1. ترانسمیتر فشار هاگلر سری HOT
  2. ترانسمیتر فشار هاگلر سری HOF
  3. ترانسمیتر فشار هاگلر سری HOM
  4. ترانسمیتر فشار هاگلر سری HOD

ترانسمیتر فشار هاگلر سری HOT

ترانسمیتر فشار هاگلر سری HOT با کیفیت بالا و متریال استنلس استیل (فولاد ضد زنگ) جهت کنترل و اندازه گیری فشار سیالات مایع و گاز مورد استفاده قرار می گیرد. این سری از ترانسمیترهای هاگلر جهت کاربرد در صنایع مختلف نظیر خودروسازی، صنایع هیدرولیکی، سیستم های خنک کننده، ساختمانی و کشاورزی مناسب می باشند.

در ترانسمیتر های فشار HOT بر اساس استاندارد EM / RFI خطای استاتیکی و حرارتی کم می باشد و مقاومت بالایی در برابر شوک و لرزش دارند. همچنین این ترانسمیترها تا دمای 125 درجه سانتی گراد عملکرد مناسبی دارند.

در ساختار مستحکم استنلس استیل ترانسمیترهای فشار HOT از روغن سیلیکونی و O- rings استفاده نمی شود. برای اندازه گیری دو فشار گیج (Gauge) و مطلق (Absolute) تا رنج 1600 بار به کار می روند و دارای یک سال گارانتی می باشند.

مشخصات فنی ترانسمیتر فشار هاگلر سری HOT

ترانسمیتر فشار سری HOT دارای المنت اندازه گیری پیزو مقاومتی کوپل شده با جدیدترین مدار ASIC می باشد. بنابراین دارای دقت و پایداری بالا و انتخاب خروجی های سطح بالا هستند. از مزایای ترانسمیتر فشار HOT به قابلیت تحمل فشار بالا، دقت و پایداری طولانی مدت میتوان اشاره نمود. برخی از ویژگی های ترانسمیتر فشار HOT عبارتند از:

  • دقت اندازه گیری: 0.5% BFSL
  • محدوده فشار: 1- تا 1600 بار
  • متریال: جنس بدنه و Wetted parts از فولاد ضد زنگ S.S304
  • دمای سیال: 40- تا 125 درجه سانتی گراد
  • دمای محیط: 40- تا 105 درجه سانتی گراد
  • سیگنال خروجی: استاندارد دو سیمه جریان 4 تا 20 میلی آمپر و ولتاژ 10 تا VDC 32 /آپشنال خروجی سه سیمه
  • استاندارد نفوذ: IP 66
  • مقاومت در برابر لرزش (Vibration): 25 G Peak, 20- 2000 Hz
  • سایز و نوع اتصال: رزوه ای با سایز “NPT 1/4 و “G 1/4

ترانسمیتر فشار هاگلر سری HOF

ترانسمیترهای فشار سری HOF با توجه به دقت بالا و ساختار مستحکم برای اندازه گیری فشار در طیف گسترده ای از صنایع به کار می روند. تمامی ترانسمیترهای HOF مطابق با استاندارد ISO 9001: 2008 تست فشار و دما به صورت جداگانه گذرانده اند. با توجه به تنظیمات الکترونیکی که روی آن صورت می گیرد از خطای بسیار کم، پایداری و دقت بالایی برخوردار هستند.

مزایای ترانسمیترهای فشار HOF  طراحی بدنه از متریال فولاد ضد زنگ (استنلس استیل)، محدوده انتخاب سیگنال خروجی و محدوده اندازه گیری وسیع فشار از 0 تا 1000 بار می باشد. همچنین جهت اندازه گیری فشار سیالات چسبنده، غلیظ و خمیری در صنایع به کار می روند.

مشخصات فنی ترانسمیتر فشار هاگلر سری HOF

  • دقت اندازه گیری: 0.35% BFSL
  • محدوده فشار: 0 تا 1000 بار
  • متریال: جنس بدنه و Wetted parts از فولاد ضد زنگ S.S304
  • دمای سیال: 40- تا 100 درجه سانتی گراد
  • دمای محیط: 40- تا 80 درجه سانتی گراد
  • سیگنال خروجی: استاندارد دو سیمه جریان 4 تا 20 میلی آمپر و ولتاژ 10 تا VDC 32 /آپشنال خروجی سه سیمه
  • استاندارد نفوذ: IP 66
  • مقاومت در برابر لرزش (Vibration): 25 G Peak, 20- 2000 Hz
  • سایز و نوع اتصال: رزوه ای با سایز “NPT 1/4 و “G 1/4

ترانسمیتر فشار هاگلر سری HOM

ترانسمیترهای فشار سری HOM از لحاظ ساختار و متریال مشابه ترانسمیترهای فشار سری HOT هستند. اما این مدل از ترانسمیترها دارای سنسور فشار سیلیکونی می باشند که برای اندازه گیری فشارهای پایین از 10 تا 500 میلی بار طراحی شده است.

از مزایای ترانسمیتر فشار HOM، قیمت مقرون به صرفه بودن، متریال استنلس استیل با استحکام و دوام بالا و محدوده اندازه گیری فشار پایین میتوان اشاره نمود.

در ترانسمیتر های فشار هاگلر سنسور پیزو مقاومتی از راه های مختلفی می توانند آسیب ببینند به عنوان مثال خراشیدگی سطح و فرو رفتگی را در نظر بگیرید. برای جلوگیری از آسیب رسیدن به سنسور فشار از دیافراگم استفاده می شوند. همچنین آسیب دیافراگم به دلیل جابه جایی نادرست تحت پوشش گارانتی ترانسمیتر هاگلر نمی باشد.

مشخصات فنی ترانسمیتر فشار هاگلر سری HOM

ترانسمیترهای فشار HOM بر اساس استانداردهای EMI/RFI، خطاهای استاتیکی و حرارتی کم و مقاومت بالایی در برابر شوک و لرزش دارند. همچنین تا دمای 85 درجه سانتیگراد عملکرد مناسبی دارند. برخی از ویژگی های ترانسمیترهای فشار HOM عبارتند از:

  • دقت اندازه گیری: 1.0% BFSL
  • محدوده فشار: 10 تا 500 میلی بار
  • متریال: جنس بدنه از فولاد ضد زنگ S.S304 / متریال Wetted parts از استنلس استیل، پلاستیک، سیلیکون و NBR-O-Ring
  • دمای سیال: 40- تا 85 درجه سانتی گراد
  • دمای محیط: 40- تا 85 درجه سانتی گراد
  • سیگنال خروجی: استاندارد دو سیمه جریان 4 تا 20 میلی آمپر و ولتاژ 10 تا VDC 32 /آپشنال خروجی سه سیمه
  • استاندارد نفوذ: IP 66
  • مقاومت در برابر لرزش (Vibration): 25 G Peak, 20- 2000 Hz
  • سایز و نوع اتصال: رزوه ای با سایز “NPT 1/4 و “G 1/4

ترانسمیتر فشار هاگلر سری HOD

ترانسمیتر فشار هاگلر سری HOD با کیفیت بالا و متریال استنلس استیل برای اندازه گیری گازها و مایعات سازگار با متریال استیل مورد استفاده قرار می گیرد. این سری از ترانسمیترها مناسب برای صنایع خودرو، صنعتی هیدرولیک، تبرید، ساخت و ساز جاده ای و  کشاورزی می باشد.

ترانسمیتر فشار HOD بر اساس استانداردهای EMI / RFI  خطای کم و مقاومت بالایی در برابر شوک و لرزش دارند همچنین تا دمای 125 درجه سانتی گراد عملکرد مناسبی دارند.

در این سری از ترانسمیترهای هاگلر سنسور پیزو مقاومتی همراه با آخرین مدار ASIC دقت عالی، انتخاب خروجی های سطح بالا و پایداری طولانی را به وجود می آورد.

مشخصات فنی ترانسميتر هاگلر سری HOD

ساختار مستحکم ترانسمیتر فشار سری HOD از متریال استنلس استیل فولاد ضد زنگ می باشد و فاقد روغن سیلیکونی و  O-ring است. همچنین در صنایع مختلفی نظیر نفت و گاز، انرژی، شیمیایی، معدن و پالایش، حمل و نقل و دریایی و … به کار می روند.

  • دقت اندازه گیری: 0.5% BFSL
  • محدوده فشار: 0 تا 5000 بار
  • متریال: جنس بدنه و Wetted parts از فولاد ضد زنگ S.S304
  • دمای سیال: 40- تا 125 درجه سانتی گراد
  • دمای محیط: 40- تا 105درجه سانتی گراد
  • سیگنال خروجی: استاندارد دو سیمه جریان 4 تا 20 میلی آمپر و ولتاژ 10 تا VDC 32 / آپشنال خروجی سه سیمه
  • استاندارد نفوذ: IP 66
  • مقاومت در برابر لرزش (Vibration): 25 G Peak, 20- 2000 Hz
  • سایز و نوع اتصال: رزوه ای با سایز “NPT 1/4 و “G 1/4

مزایای ترانسمیتر فشار هاگلر

ترانسمیترهای فشار هاگلر دارای مزیت هایی نسبت به سایر ترانسمیترهای برندهای دیگر می باشد. برخی از این مزایا عبارتند از:

  • دقت بالا و خطای کم
  • دارای استاندارد نفوذ IP 66
  • مقاومت بالا در برابر شوک و لرزش
  • متریال استنلس استیل و پایداری بالا
  • ابعاد و وزن کم
  • قیمت مقرون به صرفه
  • تنوع زیاد در محدوده های فشاری بالا و پایین
  • زمان پاسخ گویی (Response time) کوتاه

عوامل تاثیر گذار بر قیمت ترانسمیتر فشار هاگلر

قیمت ترانسمیترهای فشار هاگلر متاثر از پارامترهای زیادی می باشد که به هنگام خرید با توجه به نیاز فنی و بودجه باید در نظر گرفته شود. به عنوان مثال خرید ترانسمیترهای فشار با دقت بالا، سایز بزرگتر و رنج اندازه گیری وسیع هزینه بالاتری دارد.

لینک های مفید: ترانسمیتر ویکا

خرید و فروش ترانسمیتر فشار هاگلر

تجهیز صنعت یکی از برترین تامین کنندگان و واردکنندگان تجهیزات ابزار دقیق و شیرآلات صنعتی در کشور است. این فروشگاه بزرگ و مطمئن در جهت افزایش سطح کیفی صنایع در حوزه ابزاردقیق و پایپینگ ترانسمیتر فشار هاگلر را با بهترین قیمت و کیفیت به فروش می رساند.

برای کسب اطلاعات بیشتر در مورد انواع ترانسمیتر فشار هاگلر و استعلام قیمت آنها با کارشناسان تجهیز صنعت در ارتباط باشید.
