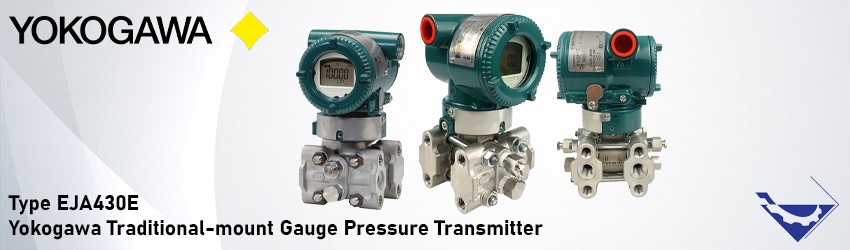

ترانسمیتر فشار یوکوگاوا EJA430E

ترانسمیتر فشار یوکوگاول مدل EJA430E یک ترانسمیتر فشار نسبی با سنسور رزونانس الکتریکی و رنج قابل اندازه گیری حداکثر 160 بار میباشد.

ویژگی ها:

  • قابلیت برقراری ارتباط با پروتکل های HART و Fieldbus و Profibus
  • دارای انواع تائیدیه ها و گواهینامه های FM, ATEX, CSA, IECEx برای محیط های خطرناک و ضدانفجار

توضیحات

ترانسمیتر فشار یوکوگاوا EJA430E



ترانسمیتر فشار یوکوگاوا EJA430E، یکی از انواع محصولات یوکوگاوا است که جهت اندازه گیری فشار نسبی (Gauge Pressure) یک فرآیند به طور نسبی نسبت به فشار هوای اتمسفر مورد استفاده قرار می گیرد.

در این ترانسمیترها فشار سیالات مختلف نظیر مایع، گاز یا بخار با استفاده از یک سنسور فشار اندازه‌ گیری می‌ شود و سپس با فشار هوای محیط مقایسه خواهد شد تا فشار نسبی یا فشار گیج تعیین شود.

ترانسمیتر فشار یوکوگاوا EJA430E پس از اندازه گیری فشار سیگنالی استاندارد متناسب با آن از 4 تا 20 میلی آمپر DC به اتاق کنترل ارسال می کند. همچنین دارای پاسخ سریع، راه‌اندازی و نظارت از راه دور از طریق ارتباطات BRAIN یا HART و دارای ویژگی خود تشخیصی است.

ترانسمیتر فشار یوکوگاوا EJA430E

ویژگی خودتشخیصی در ترانسمیتر فشار EJA430E به معنای توانایی دستگاه برای تشخیص خودکار مشکلات عملکردی و عیب‌ ها است. علاوه بر این نسخه‌ های FOUNDATION Fieldbus، PROFIBUS PA و 1 تا 5 ولت DC با پروتکل HART (Low Power) نیز در دسترس می‌ باشد.

ترانسمیترهای فشار سری EJA-E در پیکربندی استاندارد خود، به استثنای انواع Fieldbus، PROFIBUS و Low Power، دارای گواهینامه مطابق با SIL 2 برای الزامات ایمنی می باشند.

سری ترانسمیترهای فشار EJA-E جدیدترین تکامل یوکوگاوا از سری DPharp می باشد که در سال 2012 عرضه شده است. این سری ترانسمیترها با عملکرد سری EJX-A ترکیب می شود تا محصولی با کیفیت و مستحکم ارائه شود.

به طور کلی مدل EJA430E، یک ترانسمیتر فشار نسبی است که در EJA-E سری قرار دارد. این مدل ترانسمیتر، اندازه‌گیری دقیق و قابل اعتمادی از فشار نسبی را ارائه می‌ دهد. در ادامه ویژگی های ترانسمیتر فشار یوکوگاوا EJA430E بیان می شود.

ترانسمیتر فشار چیست؟

ترانسمیتر فشار (Pressure Transmitter) یک تجهیز الکترونیکی است که برای اندازه‌ گیری فشار سیال استفاده می‌ شود و قادر است مقادیر اندازه‌گیری شده را به صورت سیگنال الکتریکی به سیستم‌ های کنترلی ارسال کند.

ترانسمیتر فشار شامل یک سنسور از نوع خازنی، استرین گیج یا دیافراگمی است. این سنسور به واسطه تغییرات فشار در ترانسمیتر فشار، تغییرات فشار سیال را به سیگنال الکتریکی تبدیل می‌ کند. سپس ترانسدیوسر (Transducer) مقدار ولتاژ اندازه‌گیری شده را به صورت سیگنال جریانی 4 تا 20 میلی آمپر یا سیگنال ولتاژی 0 تا 5 ولت برای سیستم کنترلی ارسال می‌ کند.

این سیگنال الکتریکی که توسط ترانسمیتر فشار تولید می‌ شود، می‌ تواند اطلاعات مربوط به فشار سیال را به سیستم کنترلی منتقل کند. سیستم کنترلی نیز می‌تواند با استفاده از این اطلاعات، تصمیم‌گیری‌های لازم را برای کنترل و نظارت بر فشار سیال انجام دهد.

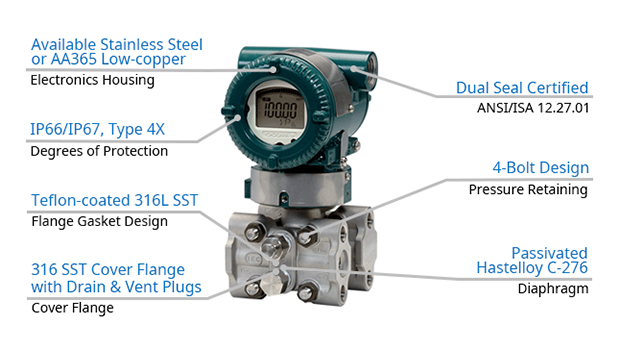

ویژگی های پرشر ترانسمیتر EJA430E

ترانسمیتر فشار EJA430E با عملکرد بالا، دارای سنسور رزونانت سیلیکونی تک بلوری است و مناسب برای اندازه‌ گیری فشار مایعات، گازها و بخار می باشد. این ترانسمیترها از دیافراگم های ایزوله Hastelloy C-276 به عنوان استاندارد برای بهبود مقاومت در برابر خوردگی استفاده می کنند.

طراحی نگهدارنده فشار چهار پیچ، سنسور Active DPharp، واشر فلنج فولادی ضد زنگ 316L با پوشش تفلون، و آب بندی دوگانه دارای گواهینامه ANSI/ISA 12.27.01  همگی ویژگی های طراحی برای افزایش طول عمر ترانسمیتر است. برخی دیگر از ویژگی های ترانسمیتر فشار یوکوگاوا EJA430E به شرح زیر است:

1.دقت اندازه گیری ± 0.055% (دقت 0.04% آپشنال)

این ویژگی به میزان دقت در اندازه‌ گیری فشار اشاره دارد. ترانسمیتر فشار یوکوگاوا مدل EJA430E دارای دقت بالا ± 0.055% است. همچنین با دقت آپشنال ± 0.04% نیز در دسترس است که دقت بیشتری در اندازه‌ گیری فشار ارائه می دهد.

2.پایداری ± 0.1% در هر 10 سال

این ویژگی به پایداری ترانسمیتر فشار در طول 10 سال اشاره دارد. ترانسمیتر فشار EJA430E دارای پایداری ± 0.1% است که تضمین می‌ کند اندازه‌ گیری فشار پایدار و قابل اعتماد در طولانی مدت باشد.

3.زمان پاسخ گویی 90 میلی ثانیه

فاکتورهای شکل کوچک و الکترونیک قدرتمند، زمان پاسخگویی سریع 90 میلی ثانیه را امکان پذیر می کنند. پاسخ سریع به ترانسمیتر اجازه می دهد تا به سرعت به تغییرات پردازش واکنش نشان دهد.

همراه با عملکرد عالی، کنترل دقیق تری را ممکن می کند و تنوع فرآیند را کاهش می دهد. پاسخ سریع همچنین برای کاربردهای SIS و ضد ولتاژ برای حفظ ایمنی و جلوگیری از آسیب‌ دیدگی تجهیزات حیاتی است.

ویژگی های پرشر ترانسمیتر EJA430E

زمان پاسخ گویی به زمانی اشاره دارد که ترانسمیتر فشار در پاسخ به تغییرات فشار ارائه می‌ دهد. با زمان پاسخ 90 میلی ثانیه، ترانسمیتر EJA430E قابلیت اندازه‌ گیری سریع و به زمان واقعی را دارد.

4.گواهینامه Exida و TUV SIL 2/3

این گواهی نشان می‌ دهد که ترانسمیتر فشار EJA430E توسط Exida و TUV، سازمان های مستقل در زمینه ایمنی عملکرد، ارزیابی و تایید شده است. گواهی SIL 2/3 تضمین می‌کند که ترانسمیتر فشار مطابق با الزامات ایمنی لازم برای استفاده در کاربردهای فرایندی است.

5.تنظیمات پارامترهای محلی (LPS)

ترانسمیتر فشار EJA430E با قابلیت تنظیمات پارامتر محلی به گونه ای طراحی می شود که به کاربران امکان می‌ دهد تنظیمات ترانسمیتر فشار را مستقیماً بر روی دستگاه تنظیم کنند. این ویژگی امکانات و انعطاف پذیری در تنظیم و کالیبره کردن ترانسمیتر فشار را بدون نیاز به دستگاه‌ ها و نرم‌افزارهای خارجی فراهم می‌ کند.

6.قابلیت نمایش چندین پارامتر

نشانگر هوشمندبه وضوح چندین متغیر فرآیندی، واحدهای مهندسی قابل تنظیم توسط کاربر، پروتکل ارتباطی، وضعیت خروجی و تشخیص را با نمایشگر آلفا عددی و بارگراف نمایش می دهد.

هنگام استفاده از پروتکل دیجیتال، جزئیات مدل تجهیز، نسخه پروتکل و ویرایش دستگاه در هنگام راه اندازی نشان داده می شود. پیام‌های هشدار توصیفی برای ساده‌ سازی عیب‌ یابی، ناهنجاری‌ ها را به وضوح نشان می‌ دهند.

مشخصات فنی پرشر ترانسمیتر EJA430E

سنسور دیجیتال DPharp Yokogawa عملکرد و پایداری دو برابر سنسورهای آنالوگ رقیب را ارائه می دهد. DPharp از جدیدترین فناوری طراحی و ساخت به سبک IC Chip استفاده می کند. ترانسمیتر فشار یوکوگاوا با سنسور دیجیتال DPharp اندازه گیری منسجم، قابل اعتماد و دقیق مورد نیاز را در اختیار کاربر قرار می دهد.

پرشر ترانسمیتر یوکوگاوا مدلEJA430E دارای 3 نوع کپسول یا المنت اندازه گیری برای 4 رنج اندازه گیری متفاوت است که محدوده اندازه گیری آنها در جدول زیر بیان می شود. جهت کسب اطلاعات فنی بیشتر می توانید به کاتالوگ این محصول در سایت یوکوگاوا مراجعه نمایید.



مدل ترانسمیتر فشاریوکوگاوا مدل EJA430E
نوع سنسورسنسور تشدید سیلیکونی تک کریستالی
رنج قابل اندازه گیریکپسول H از 5 تا 500 kPa برابر (20 تا 2000 inH2O) / کپسول A از 0.03 تا 3.5 MPa برابر (4.3 تا 500 psi) / کپسول B از 0.14 تا 16 MPa برابر (20 تا  2300 psi)
متریال بدنهآلومینیوم
سایز اتصالRc1/4 / 1/2 NPT / 1/4 NPT
خروجی / پروتکل ارتباطی4 تا 20 میلی آمپر DC
نمایشگردارد
تائیدیه و استانداردFM, ATEX, CSA, IECEx
دمای محیط40- تا 85+ درجه سانتی گراد
دمای فرآیندی40- تا 120+ درجه سانتیگراد
حداکثر فشار فرآیندی  کپسول A و H برابر 16 MPa معادل (2300 psi) و برای کپسول B رنج 25MPa یا (3600 psi)

عملکرد ترانسمیتر فشار EJA430E

سنسور دیجیتال DPharp از دو تشدید کننده سیلیکونی تک کریستالی استفاده می کند که در فرکانس های طبیعی خود ارتعاش می کنند.  هنگامی که فشار اعمال می شود، یکی از تشدید کننده ها به تنش می رود، در حالی که دیگری به حالت فشرده سازی می رود. CPU مستقیماً فرکانس های خروجی سنسور را بدون هیچ گونه تبدیل A/D اضافی می شمارد.

با توجه به خواص الاستیک عالی مواد سیلیکونی، سنسور DPharp خطی بودن و تکرارپذیری بیشتری را بدون هیسترزیس ذاتی نشان می‌دهد. سنسور Resonant همچنین سیگنال خروجی بزرگی را ارائه می‌ کند که منجر به حساسیت بیشتر و کاهش بیشتر می‌ شود.

خروجی برای 4 تا 20 میلی آمپر HART / BRAIN (کد سیگنال خروجی D و J) دو سیم خروجی 4 تا 20 میلی آمپر DC با ارتباطات دیجیتال، خطی یا ریشه مربع قابل برنامه ریزی است.

پروتکل BRAIN یا HART FSK روی سیگنال 4 تا 20 میلی آمپر قرار می گیرد. 3.6 میلی آمپر تا 21.6 میلی آمپر محدودیت های خروجی مطابق با NAMUR NE43 را می توان با کد گزینه C2 یا C3 از پیش تنظیم کرد.

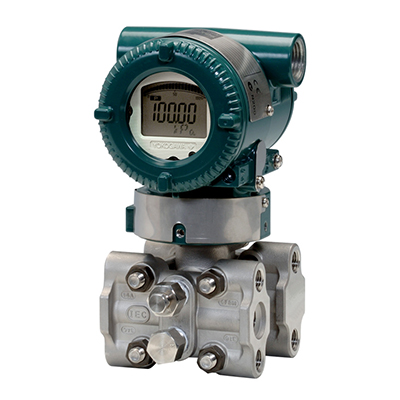

ترانسمیتر فشار یوکوگاوا EJA430E

خروجی برای 1 تا 5 ولت HART (کد سیگنال خروجی Q) سه یا چهار سیم خروجی کم توان 1 تا 5 ولت DC با HART، خطی یا ریشه مربع قابل برنامه ریزی می باشد. پروتکل HART روی سیگنال 1 تا 5 ولت DC قرار می گیرد. محدوده خروجی از 0.9 ولت تا 5.4 ولت DC است.

ثابت زمانی میرایی (Damping Time Constant) آمپلی فایر از 0.00 تا 100.00 ثانیه توسط نرم افزار قابل تنظیم است و به زمان پاسخ اضافه می شود.

توجه داشته باشید برای نوع پروتکل BRAIN زمانی که میرایی نرم‌ افزار روی کمتر از 0.5 ثانیه تنظیم شده باشد، ممکن است گاهی اوقات ارتباط در حین کار در دسترس نباشد، به خصوص زمانی که خروجی به صورت پویا تغییر می‌ کند. تنظیم پیش فرض میرایی ارتباط پایدار را تضمین می کند.

پارامترهای مهم خرید ترانسمیتر فشار EJA430E

هنگام خرید ترانسمیتر فشار یوکوگاوا مدل EJA430E علاوه بر نوسانات دلار و شرایط بازار پارامترهای متعددی باید در نظر گرفته شود. برخی از مهمترین پارامترهای خرید این مدل ترانسمیتر فشار به شرح زیر است:

محدوده کالیبراسیون را می توان با مشخصات مقدار محدوده تا 5 رقم (به استثنای هر نقطه اعشار) برای محدوده های کم یا زیاد در محدوده -32000 تا 32000 تعیین کرد. هنگامی که محدوده معکوس تعیین شده است، مقدار دامنه پایین (LRV) را بزرگتر از مقدار محدوده بالایی (URV) تعیین کنید.

  • 1.واحد اندازه گیری
  • 2.محدوده اندازه گیری فشار
  • 3.متریال بدنه، سنسور و اتصالات
  • 4.خروجی/ پروتکل ارتباطی
  • 5.نوع و سایز اتصال
  • 6.حداکثر فشار کاری (MWP)
  • 7.دمای فرآیندی
  • 8.تجهیزات جانبی نصب
  • 9.درجه حفاظت بدنه (IP) و تاییدیه های ضد انفجار

تجهیز صنعت یکی از بزرگترین و برترین تامین کنندگان انواع تجهیزات ابزار دقیق و اتوماسیون صنعتی است. انواع محصولات یوکوگاوا شامل انواع ترانسمیتر های دما و فشار، انواع ترانسمیترهای جریان و سطح در انبار محصولات شرکت تجهیز صنعت موجود می باشد.

جهت کسب اطلاعات بیشتر در زمینه خرید و استعلام قیمت ترانسمیتر فشار یوکوگاوا EJA430E با کارشناسان فروش ما تماس بگیرید.
