توضیحات

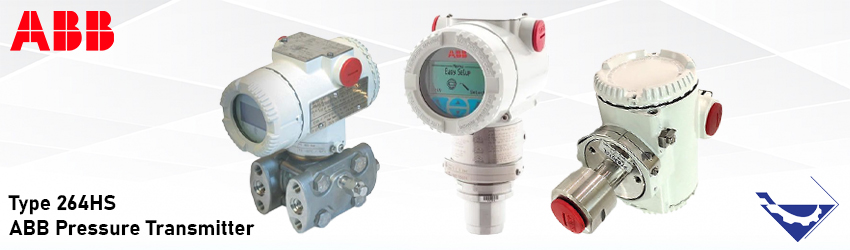

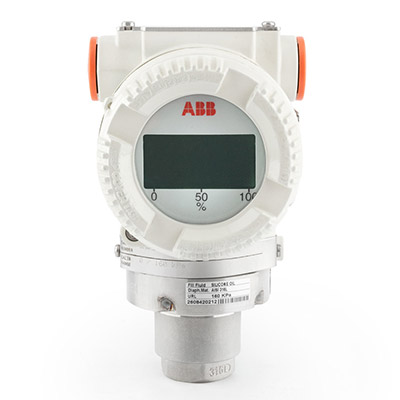

ترانسمیتر فشار ABB مدل 264HS، یکی از مدل های ترانسمیترهای سری 2600T شرکت ABB است که جهت اندازه گیری فشار نسبی (Gauge) در صنایع گوناگون به کار می رود.
ترانسمیتر فشار نسبی ABB 264HS طیف گسترده ای از محدوده فشار را از 2.6 در H2O تا 8700 psi ارائه می دهد و قابلیت تحمل فشار تا 90Mpa یا 13050psi را دارد.
ترانسمیتر فشار ABB 264HS جهت اندازه گیری دقیق و مطمئن فشار نسبی در کاربردهای صنعتی طراحی شده است. این ترانسمیترها با استفاده از سنسورهای فشار، فشار سیالات مختلف را اندازه گیری می کنند. سپس در قالب سیگنال 4 تا 20 میلی آمپر با پروتکل های ارتباطی گوناگون به اتاق کنترل ارسال می کند.
شرکت ABB یکی از بزرگترین تولیدکنندگان سیستم های کنترلی و تجهیزات اتوماسیون در جهان است. محصولات این شرکت به واسطه کیفیت بسیار خوب و طول عمر طولانی یکی از محبوب ترین تجهیزات در هر محیط صنعتی و فرآیندی محسوب می شوند. در این مطلب به معرفی مشخصات فنی،مزایا و پارامترهای مهم خرید ترانسمیتر فشار 264HS شرکت ABB می پردازیم.
مشخصات فنی ترانسمیتر فشار ABB مدل 264HS
ترانسمیتر فشار نسبی ABB مدل 264HS دارای محدوده های Span از 0.65 تا 60000 کیلو پاسکال و 2.6inH2O تا 8700psi است.
سنسور داخلی این پرشر ترانسمیتر در 8 گستره مختلف دارای span های مختلف می باشد که نشان از تنوع در بازه اندازه گیری در این مدل ترانسمیتر فشار خواهد بود. با توجه به انواع سنسور محدوده های فشاری متفاوتی قابل اندازه گیری می باشد که در موارد زیر بیان می شود:
- سنسور E محدوده URL و LRL: از 160- تا 160 میلی بار
- سنسور G محدوده URL و LRL: از 650- تا 650 میلی بار
- سنسور H محدوده URL و LRL: از 0.7 تا 1600 میلی بار
- سنسور M محدوده URL و LRL: از 0.7 میلی بار تا 6 بار
- سنسور P محدوده URL و LRL: از 0.7 میلی بار تا 24 بار
- سنسور Q محدوده URL و LRL: از 0.7 میلی بار تا 80 بار
- سنسور S محدوده URL و LRL: از 0.7 میلی بار تا 160 بار
- سنسور V محدوده URL و LRL: از 0.7 میلی بار تا 600 بار
ترانسمیتر فشار 264HS برای مقاومت در برابر محیط های سخت و سیالات مختلف اغلب از متریالی نظیر فولاد ضد زنگ یا هستلوی تولید می شود. علاوه بر این در طیف های مختلف فشار مناسب برای کاربردهای مختلف صنعتی موجود است که امکان اندازه گیری مقادیر فشار پایین و فشار بالا را فراهم می کند.
انواع روغن سیلیکون و سیال inert برای حالت های بدون روغن در دسترس است. متریال های آلومینیوم در مدل های عادی (general) و بدنه استیل برای سرویس های ضد انفجار (explosion proof) موجود است. برخی دیگر از مهمترین مشخصات فنی این مدل ترانسمیتر در جدول زیر ذکر می شود.
| مدل ترانسمیتر فشار | ABB مدل 264HS |
|---|---|
| نوع سنسور | القایی G و H و M و P و Q و S و V و E |
| متریال دیافراگم | AISI 316 L ss; AISI 316 L ss gold plated; Monel 400; Tantalum; Hastelloy C276; Hastelloy C276 on AISI 316 L ss seat; Hastelloy C276 gold plated |
| متریال بدنه | آلیاژ آلومینیوم با محتوای بدون مس با پوشش اپوکسی ؛ استنلس استیل AISI 316 L ss |
| متریال اتصال | AISI 316 L ; Hastelloy C276; Monel 400 |
| سایز اتصال | 1/2 NPT و G 1/2 B |
| خروجی / پروتکل ارتباطی | 4 تا 20 میلی آمپر HART |
| نمایشگر | دارد |
| تائیدیه و استاندارد | ATEX و CSA و FM |
| مایع پر کننده سنسور | روغن سیلیکون (DC200™)؛ پر بی اثر (Halocarbon 4.2™ یا Galden™؛ فلوراید کربن برای سنسور V) |
مزایای ترانسمیتر فشار ABB مدل 264HS
ترانسمیتر فشار ABB مدل 264HS دارای سیستم اندازه گیری فشار قابل اعتماد با فناوری های دیجیتال پیشرفته است. این مدل ترانسمیتر فشار دارای مزایای متعددی به شرح زیر می باشد:
- 1.متریال دیافراگم از Hastelloy C276 و قسمت های در تماس با سیال از فولاد ضد زنگ 316 یا Hastelloy ساخته می شود.
- 2.ترانسمیتر 264HS دارای 5 سال ضمانت پایداری است که عملکرد طولانی مدت را تضمین می کند.
- 3.این ترانسمیتر فشار دارای قابلیت پشتیبانی از تمامی پروتکل های ارتباطی HART و FOUNDATION Fieldbus و Profibus می باشد.
- 4.ترانسمیتر فشار مدل 264HS دارای امکانات پیکربندی و تنظیمات انعطاف پذیر است که به صورت Local از طریق کلیدهای محلی همراه با LCD در صفحه نمایشگر ارائه می شود.
- 5.دارای دقت اندازه گیری %0.075± و turn down ratio تا 100:1 می باشد.
- 6. این مدل پرشر ترانسمیتر مطابقت کامل با PED رده IV داشته و مناسب برای کاربرد ها و سرویس های ایمنی است.
پارامترهای خرید ترانسمیتر فشار ABB 264HS
ترانسمیترهای فشار یکی از اساسی ترین تجهیزات فیلد در فرآیندهای صنعتی به شمار می روند به نحوی که استفاده از آنها در صنایع فرآیندی بسیار حائز اهمیت است. ترانسمیتر فشار ABB مدل 264HS نیز یکی از پرمصرف ترین مدل های ترانسمیتر فشار در صنایع محسوب می شود.
هنگام خرید ترانسمیتر فشار ABB مدل 264HS پارامترهای متعددی باید در نظر گرفته شود. برخی از این پارامترها شامل محدوده اندازه گیری، متریال، نوع سنسور، خروجی، پروتکل ارتباطی، تاییدیه و استانداردها و بسیاری موارد دیگر می شود.
تجهیز صنعت یکی از برترین و بزرگترین تامین کنندگان انواع تجهیزات ابزار دقیق شامل انواع ترانسمیتر های دما، فشار، انواع فلومتر و لول ترانسمیتر از برند ABB آلمان است.
انواع پرشر ترانسمیتر های نسبی، مطلق و اختلاف فشاری برند ABB در انبار محصولات این شرکت موجود و با بهترین کیفیت و قیمت مناسب به فروش می رسد. جهت کسب اطلاعات بیشتر در زمینه خرید و استعلام قیمت ترانسمیتر فشار ABB مدل 264HS با کارشناسان فنی و فروش ما در تماس باشید.
