ترموستات جداری ایمیت IMIT

توضیحات

ترموستات جداری IMIT نوعی ترموستات میباشد که برای کنترل دمای دیگ بخار و فرمان دادن به مشعل های گازی در موتورخانه ها مورد استفاده قرار میگیرد. عملکرد این نوع ترموستات از نوع بی-متال میباشد که در ادامه به نحوه عملکرد ترموستات های بی – متال اشاره خواهیم کرد. اما پیش از آنکه به توضیح ترموستات جداری IMIT بپردازیم به معرفی ترموستات و عملکرد آن اشاره خواهیم کرد:

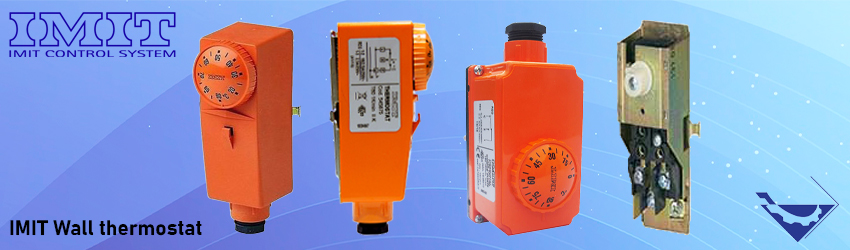

ترموستات جداری IMIT

ترموستات چیست؟

ترموستات یکی از تجهیزات اندازه گیری و کنترل دما میباشد. این تجهیز متشکل از دو کلمه ترمو thermo به معنی گرما یا دما و استات stat به معنی توقف میباشد. مشخص است که کلمه ترموستات به معنی تجهیزی میباشد که باعث توقف افزایش یا کاهش دما خواهد شد.

این تجهیز با استفاده از سنسوری که در داخل دارد نسبت به افزایش یا کاهش دما واکنس نشان میدهد. این واکنس در قالب یک سیگنال الکتریکی (کنتاکت الکتریکی) به تجهیزاتی مانند توربین، پمپ، کمپرسور، موتور و در سیستم های تهویه مطبوع به تجهیزاتی مانند فن کوئل، پکیج، هواساز و … منتقل میشود و باعث تغییر وضعیت در آنها یا به عبارتی دیگر روشن یا خاموش شدن آنها خواهد شد.

کاربرد های ترموستات جداری IMIT

همچنین از ترموستات جداری IMIT برای کنترل دمای منبع آب نیز استفاده میشود. با اتصال ترموستات به آن میتوان به پمپ گرمایش بویلر یا سیرکولاتور را فرمان قطع یا وصل داد. به این صورت که هر زمان دمای منبع آب کمتر از مقدار تنظیمی یا set point رسید، فرمان سوئیچ به پمپ ارسال خواهد شد و پمپ گرمایشی روشن خواهد شد. و هر زمان که دمای منبع از حد تنظیمی بیشتر شد مجددآ با ارسال سیگنال سوئیچ از طرف ترموستات پمپ گرمایشی خاموش میگردد.

این نوع ترموستات همانطور که از نام آنها پیداست، با نصب شدن بر روی جداره (دیواره) لوله ای که باید دمای آن کنترل شود، درجه حرارت را اندازه گیری میکنند و فرمان سوئیچ به پمپ گرمایشی ارسال خواهند کرد. معمولآ برای انتقال دمای بهتر و عملکرد دقیق تر ترموستات در محل نصب لوله و ترموستات از گیریس و اکسید آلومینیوم استفاده میشود. این کار باعث انتقال و تبادل گرمتیی هرچه بهتر بین سطح لوله و ترموستات خواهد شد.

عملکرد ترموستات جداری IMIT مدل BRC

ترموستات جداری IMIT را با بست کمربندی فلزی روی دیواره لوله نصب کرده و با استفاده از درجه بندی مشخص شده روی آن دمای مورد نظر را برای قطع یا وصل کردن پمپ گرمایشی مشخص میکنیم.

این ترموستات روی بدنه خود یک صفحه مدرج دمای قابل تنظیم از 0 درجه سانتی گراد تا 90 درجه سانتی گراد دارد. با پیچاندن این صفحه دایره ای شکل میتوان دمای مد نظر تنظیمی را برای ترموستات مشخص کرد. بعد از رسیدن دمای لوله یا منبع آب به این دمای تنظیمی فرمان سوئیچ توسط ترموستات برای پمپ ارسال خواهد شد.

ترموستات جداری IMIT یک ترموستات مکانیکی میباشد. به این معنی که سنسور داخلی آن توسط یک حرکت مکانیکی (سنسور بی-متال) باعث تغییر وضعیت در سوئیچ دما خواهد شد. عملکرد ترموستات های بی متال بر اساس اختلاف ضریب انبساط حرارتی فلزات میباشد.

به این صورت که سنسور بی متال شامل دو فلز با ضرایب انبساط طولی متفاوتی میباشد. این دو فلز در یک نقطه به یکدیگر متصل میباشند. بنا بر این در اثر افزایش یا کاهش دما، به دلیل تفاوت در ضرایب ابساط طولی سنسور بی متال خمیده خواهد شد. این تغییر شکا ظاهری توسط یک مکانیزم کاملآ مکانیکی به یک کنتاکت الکتریکی متصل شده و باعث تغییر وضعیت در آن خواهد شد. یا به عبارتی دیگر باعث قطع و وصل شدن یک مدار الکتریکی خواهد شد.

انواع ترموستات:

همانطور که بالاتر نیز اشاره کردیم ترموستات یا سوئیچ دمایی از تجهیزات ابزار دقیق حفاظتی محسوب میشوند. این تجهیزات از افزایش یا کاهش بیش از حد دمای فرآیند جلوگیری به عمل می آورند. ترموستات ها در انواع مختلفی که هر یک بر اساس عملکرد، نوع نصب و محل نصب، نحوه اتصال اتصال سنسور، بازه قابل اندازه گیری و بسیاری از موارد دیگر طبقه بندی میشوند.

انواع ترموستات بر اساس محل نصب:

در ادامه به معرفی 3 مورد از ترموستات که با توجه به نوع و محل نصب سنسور نام گذاری میشوند اشاره خواهیم کرد:

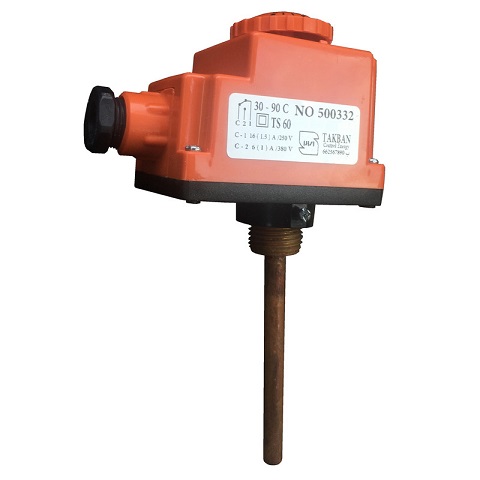

ترموستات مستغرق:

این نوع ترموستات همانطور که از نام آن پیداست و بالاتر نیز توضیح دادیم دارای یک سنسور میباشد که درون یک ترموول قرار دارد. این ترموول درون دیگ قرار میگیرد و دما آب را اندازه گیری میکندو در بعضی از مدل ها به جای ترموول یک بالب (حباب) که داخل آن گاز اتر میباشد.

اتر در اثر افزایش دما منبسط میشود و باعث تغییر شکل در یک بیلوز میگردد. تغییر شکا بیلوز باعث تغییر وضعیت در کنتاکت الکتریکی خواهد شد. به این نوع ترموستات ها ترموستات‌های دیگ‌ یا آگوستات نیز گفته میشود.

همانطور که توضیح دادیم، در ترموستات آگوستات یا مستغرق، سنسور دمایی به صورت بالب تولید می‌شود و بالب داخل غلاف فلزی و غلاف درون آب داخل ديگ می‌باشد. ترموستات مستغرق معمولا در دو نوع 30 تا 90 درجه سانتی گراد و 30 تا 110 درجه سانتی گراد تولید میشوند.



ترموستات جداری IMIT

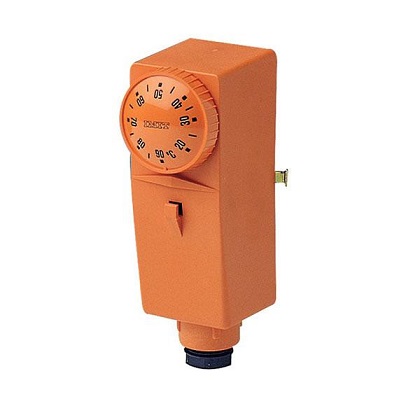

ترموستات جداری:

ترموستات جداری دارای یک سنسور پشت بدنه میباشد که توسط یک بست به لوله آب گرم میچسبد. این سنسور دمای لوله را اندازه گیری میکند و تعییرات دمایی را به کنتاکت الکتریکی منتقل خواهد کرد و باعث تغییر وضعیت کنتاکت خواهد شد.



ترموستات جداری IMIT

ترموستات محیطی:

ترموستات محیطی یا ترموستات اتاقی نوع دیگری از ترموستات ها میباشد که در داخل محیط اتاق یا یک محیط صنعتی نصب خواهد شد. این ترموستات توسط سنسوری که در داخل دارد با گردش هوا از داخل آن دمای اتاق را اندازه گیری میکند و فرمان قطع و وصل به سیستم های تهویه مطبوع مانند فن کوئل را خواهد داد.

به این نوع ترموستات ها ترموستات فن کوئل نیز میگوییم. ترموستات‌های فن کویلی دارای دو نوع ترموستات فن کویل سقفی و ترموستات فن کویل زمینی هستند. به دلیل اینکه به فن کویل‌های سقفی امکان دسترسی وجود ندارد، علاوه بر دکمه های قطع و وصل، تنظیمات دما، کلید تععین دور فن و کلید های تعیین فصل گرما یا سرما بر روی ترموستات وجود دارد.

ترموستات جداری IMIT

تفاوت بین ترموستات مستغرق و ترموستات جداری چیست؟

تفاوت این دو ترموستات در محل قرار گیری سنسور آنها میباشد. در ترموستات مستغرق، سنسور ترموستات درون یک ترموول یا (غلاف) که دررون آب بویلر یا دیگ میباشد قرار دارد و دمای آب توسط این ترموول اندازه گیری خواهد شد. به همین دلیل به آن مستغرق یا غرق شده نیز میگوییم.

اما در ترموستات جداری، سنسور پشت بدنه ترموستات قرار گرفته و باید آن را توسط یک تسمه دور لوله به نحوی ببندیم که سنسور پشت ترموستات در تماس مستقیم با بدنه لوله قرار بگیرد. به همین دلیل است که به آن ترموستات جداری (چون در تماس با جداره لوله است) میگوییم.

انواع ترموستات بر اساس نوع سنسور:

اما نوع دیگری از ترموستات ها که بر اساس نوع سنسور که مهمترین قطعه ترموستات میباشند نام گذاری میشوند. در ادامه به معرفی انواع ترموستات بر اساس نوع سنسور اندازه گیری اشاره خواهیم کرد:

  • ترموستات بی-متال
  • ترمسوتات فانوسی
  • ترموستات دیافراگمی
  • ترموستات رئوستا



ترموستات جداری هانیول



تجهیز صنعت تامین کننده و وارد کننده انواع تجهیزات کنترل دما و سیستم های تهویه مطبوع میباشد. انواع ترموستات های جداری، ترموستات مستغرق، انواع تجهیزات مشعل های گاز سوز و دوگانه سوز، شیر برقی گاز و … از معتبرترین برند های دنیا شامل دانفوس، کروم شرودر، دانگز، ایمیت و … در انبار محصولات شرکت تجهیز صنعت موجود میباشد. برای استعلام قیمت ها و مشاوره فنی با کارشناسان فروش ما تماس بگیرید.
