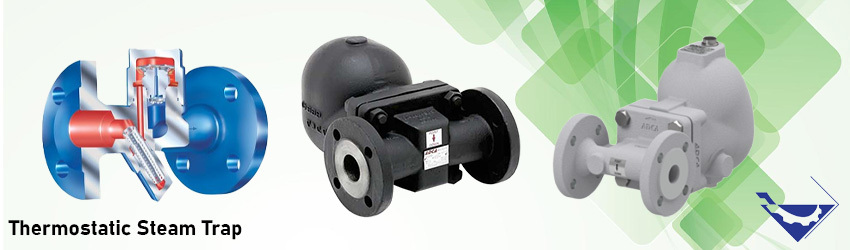

تله بخار فلوتر ترموستاتیکی خطی







تله بخار چیست



تله بخار شیر اتوماتیکی است که مانع از خروج بخار از سیستم شده و در صورت لزوم آب و یا گازهای نامحلول موجود در سیستم را تخلیه می‏نماید.



تله های بخار بصورت موازی با سیستم نصب شده و وظیفه آنها تخلیه کندانس موجود در خطوط است.



به عبارتی دیگر تله بخار وسیله ای جهت تخلیه گازهای متراکم و نامتراکم همراه با مصرف ناچیز  و یا از دست دادن بخار می باشد. بیشتر تله بخار ها  چیزی بیشتر از شیر های اتوماتیکی، باز و بسته و تعدیل می شود.







انواع تله های بخار



تله های بخار به طور کلی به سه دسته تقسیم میشود :



_مکانیکی



_ترموستاتیک



_ترمودینامیک







سه راندمان مهم تله بخار ها به صورت زیر می باشد:



1_به محض ایجاد کندانس و یا چگالش، آن را تخلیه می کند ( مگر اینکه استفاده از گرمای حساس سیال متراکم مطلوب باشد.)



2_دارای مصرف ناچیز بخار (یعنی صرفه جویی در انرژی)



3_دارای قابلیت تخلیه هوا و دیگر گازهای غیر قابل تراکم







چرا تله های بخار نصب می شوند ؟



وقتی آب تبخیر می شود ، بخار تشکیل می شود.

برای اینکه فرآیند تبخیر رخ دهد ، باید به مولکول های آب انرژی کافی داده شود که پیوند بین مولکول ها ( پیوندهای هیدروژنی ) را بشکند.

این انرژی داده شده برای تبدیل مایع به گاز، “گرمای نهان” نامیده می شود.

فرآیندهای گرمایی مبتنی بر بخار از گرمای نهان استفاده کرده و آن را به محصول معینی انتقال می دهند.



بنابراین اگر “بخار مایع” در حد ممکن سریعا چه از لوله انتقال بخار چه در یک مبدل حرارتی خارج نشود، راندمان گرمایی تحت تاثیر قرار می گیرد.









تله بخار فلوتر ترموستاتیکی خطی





1- دامنه عملکرد :



تله بخار ترموستاتیکی خطی TS جهت خارج کردن کندانس از خطوط بخار مورد استفاده قرار می گیرد. این دستگاه در فشار نامی PN40 و اتصال دنده ای BSP  یا NPT  سایز 3/8″…1″ و دمای کاری 250°C تولید می شود .







2_ طرز کار



تراپ تیپ TS دارای صافی تخت و بدنه کوچکی می باشد و ظرفیت تخلیه کمی دارد. این تراپ با توجه به استانداردهای DIN ساخته و تست می شود و برای محیط هایی که دارای خورندگی زیاد هستند مناسب می باشد. تراپ TS  براساس خاصیت ترموستاتیکی کار می کند.

یک کپسول با مکانیزم ساده مسیر خروجی را براساس انقباض یا انبساط مایع داخل کپسول باز و یا بسته می کند.



بازشدن مسیر آنی بوده و بستگی به وجود و یا عدم وجود کندانس در پشت تراپ دارد ، در صورت وجود کندانس مسیر خروجی  تراپ باز است و کندانس  تخلیه می شود؛ با تخلیه شدن کندانس و ورود بخار به داخل تراپ به جهت بالاتر بودن دمای بخار نسبت به دمای کندانس ، با انبساط کپسول مسیر خروجی مجدداً بسته و از خروج بخار جلوگیری  می کند.



همچنین این تراپ قابل تعمیر بوده و طراحی منحصر بفردی دارد و می تواند در موقعیت های مختلفی از لحاظ نصب قرار گیرد. این تجهیز را می توان در خطوط بخار و ژاکت ها ، یونیت هیترها ، سیستم های مربوط به اتوکاری ، اتو کلاوها ، ریلایزرهای آمونیاک و مواد شیمیایی ، داروسازی ها ، پتروشیمی ها و صنایع غذایی و … استفاده نمود . این تراپ روی خطوط به هر حالتی می تواند نصب شده و به راحتی کار کند.







اصطلاحات ونام های صنعتی و بازاری تله بخار ترموساتیک خطی





_تله بخار ترموساتیکی عیوض تکنیک



_Thermostatic Steam Trap



_تله بخار ترموساتیک خطی Ts21



_استم تراپ خطی



_تراپ خطی



_تله بخار ترموساتیک خطی



_تله بخار ترموساتیکی عیوض









تجهیز صنعت یکی از بهترین تامین کنندگان  تجهیزات ابزار دقیق وپایپینگ در کشور است.

  این فروشگاه بزرگ و مطمئن در جهت افزایش سطح کیفی صنایع در حوزه ابزاردقیق و پایپینگ و تله بخار فلوتر ترموستاتیکی خطی  با بهترین قیمت و کیفیت به فروش می رساند.
