جک هیدرولیک انرپک نوعی سیلندر هیدرولیکی فشار قوی است که برای ایجاد نیروی خطی بسیار بالا در عملیات بلند کردن، کشیدن، فشردن، جابهجایی و تراز کردن تجهیزات سنگین مورد استفاده قرار می گیرد. این تجهیزات توسط برند آمریکایی Enerpac تولید می شوند و در بسیاری از صنایع سنگین، پروژه های عمرانی، تعمیرات تجهیزات صنعتی و عملیات نگهداری مورد استفاده قرار می گیرند.
عملکرد این جک ها بر پایه قانون پاسکال است؛ به این صورت که فشار ایجاد شده توسط پمپ هیدرولیک به روغن منتقل شده و باعث حرکت پیستون و تولید نیروی بسیار زیاد می شود. به همین دلیل امکان ایجاد نیروهای چند ده تا چند صد تن تنها با استفاده از فشار روغن فراهم می شود.
نحوه عملکرد جک هیدرولیک انرپک
در زمان کار، پمپ هیدرولیک روغن را با فشار بالا وارد سیلندر می کند. فشار روغن باعث حرکت پیستون و ایجاد کورس حرکتی می شود. پس از پایان عملیات نیز روغن به مخزن بازمی گردد و پیستون به موقعیت اولیه خود برمی گردد .بسته به نوع جک، برگشت پیستون می تواند به کمک فنر داخلی یا فشار هیدرولیکی انجام شود.
مشخصات فنی جک هیدرولیک انرپک
مشخصات فنی جک های Enerpac با توجه به سری و مدل متفاوت است، اما رایج ترین مدل های صنعتی دارای مشخصات زیر هستند:
| مشخصه | مقدار تقریبی |
| ظرفیت بار | ۵ تا ۱۰۰۰ تن |
| فشار کاری استاندارد | ۷۰۰ بار |
| نوع عملکرد | یک طرفه یا دو طرفه |
| نوع برگشت | فنری یا هیدرولیکی |
| کورس حرکتی | ۶ تا ۳۰۰ میلی متر |
| جنس بدنه | فولاد آلیاژی سخت کاری شده |
| نوع اتصال | رزوه ای یا فلنجی |
| نوع نصب | افقی، عمودی یا معکوس |
| نوع آب بندی | آب بندهای مقاوم در برابر فشار بالا |
| سیال کاری | روغن هیدرولیک |
جک های این برند عموماً برای کار در فشار استاندارد ۷۰۰ بار طراحی می شوند که همین موضوع امکان تولید نیروی بسیار بالا در ابعاد نسبتا کوچک را فراهم می کند.

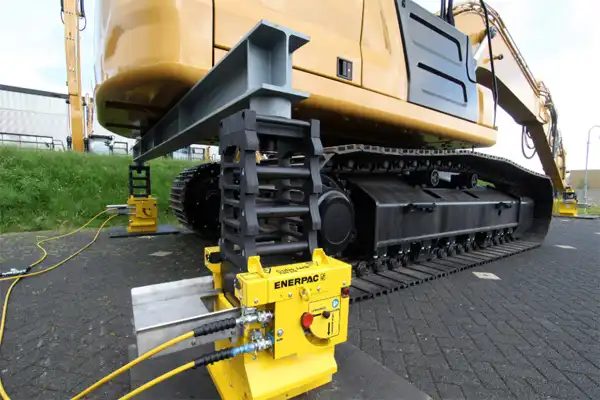

کاربردهای جک هیدرولیک انرپک
جک های انرپک در بسیاری از پروژه هایی که نیاز به اعمال نیروی بالا وجود دارد مورد استفاده قرار می گیرند. قابلیت اطمینان بالا و دقت مناسب باعث شده این تجهیزات در صنایع مختلف حضور پررنگی داشته باشند.
مهم ترین کاربردهای این جک ها عبارتند از:
- بلند کردن ماشینآلات سنگین
- نصب و جابهجایی تجهیزات صنعتی
- تعمیر و نگهداری توربین ها
- عملیات هم راستا سازی شفت ها
- جابهجایی سازه های فلزی سنگین
- اجرای پروژه های پل سازی
- عملیات پیش تنیدگی کابل ها
- مونتاژ تجهیزات نیروگاهی
- تعمیر تجهیزات معدنی
- جداسازی قطعات تحت فشار
- تست بار و تست استاتیکی سازه ها
- نصب تجهیزات پتروشیمی و پالایشگاهی
مزایای جک هیدرولیک انرپک
استفاده از جک های انرپک مزایای متعددی در مقایسه با بسیاری از جک های متداول صنعتی ایجاد می کند. کیفیت ساخت بالا و دقت تولید از مهم ترین دلایل محبوبیت این برند در صنایع مختلف محسوب می شوند. مهم ترین مزایای این تجهیزات شامل موارد زیر است:
- توان تولید نیروی بسیار بالا
- ابعاد فشرده نسبت به ظرفیت بار
- مقاومت مناسب در برابر فشارهای کاری سنگین
- عمر طولانی قطعات داخلی
- عملکرد دقیق و قابل کنترل
- امکان استفاده در فضاهای محدود
- تنوع بسیار زیاد مدل ها
- قابلیت استفاده در شرایط کاری سخت
- سازگاری با انواع پمپ های هیدرولیک فشار قوی
- امکان کارکرد در وضعیت افقی و عمودی

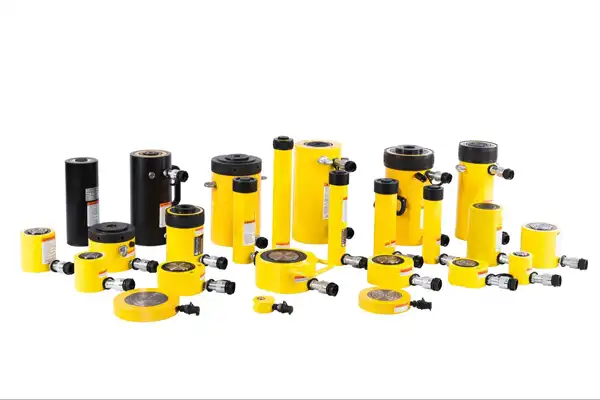

انواع جک هیدرولیک انرپک
جک های هیدرولیک Enerpac در سری های متنوعی تولید می شوند تا بتوان از آن ها در عملیات سبک، سنگین، محدود، کششی و فشاری استفاده کرد. تفاوت این مدل ها فقط در ظرفیت بار نیست، بلکه عواملی مانند نوع عملکرد، ارتفاع بدنه، کورس حرکتی، شکل پیستون و نحوه نصب نیز در انتخاب آن ها نقش دارد. در ادامه مهم ترین سری های پرکاربرد این برند معرفی شده اند.
جک هیدرولیک یک طرفه استوانه ساده مدل RC
سری RC یکی از شناخته شده ترین و پرمصرف ترین جک های ۷۰۰ باری انرپک است که برای بسیاری از عملیات عمومی صنعتی و عمرانی به کار می رود. این مدل در ظرفیت های مختلف از ۵ تا ۹۵ تن و با قطرهای متنوع از ۱۶ تا ۳۶۲ میلی متر عرضه می شود و بسته به نیاز پروژه، کورس های متفاوتی برای آن در نظر گرفته شده است.
ویژگی های جک RC
- طراحی ساده و مقاوم برای استفاده های عمومی و سنگین
- بدنه ساخته شده از فولاد آلیاژی با استحکام بالا
- بلبرینگ GR2 برای کاهش اصطکاک و افزایش عمر رزوه ها
- رزوه های نصب در قسمت بالای جک و سوراخ های پایه برای نصب آسان تر
- فنر برگشت قوی و پیش تنیده برای جمع شدن سریع تر پیستون
- پوشش رنگ کوره ای برای مقاومت بیشتر در برابر خوردگی
- کوپلینگ CR-۴۰۰ به همراه گردگیر به صورت استاندارد
- گردگیر پیستون برای کاهش ورود آلودگی و افزایش طول عمر سیلندر
کاربرد جک RC
این سری بیشتر در بلند کردن تجهیزات، تعمیرات صنعتی، عملیات مونتاژ، جابهجایی بارهای سنگین و کارهای عمومی کارگاهی استفاده می شود.
جک هیدرولیک یک طرفه و دوطرفه سبک وزن آلومینیومی مدل RA
سری RA برای زمانی طراحی شده که علاوه بر قدرت بالا، وزن کم و حمل آسان نیز اهمیت داشته باشد. بدنه آلومینیومی این جک ها باعث شده وزن نهایی کاهش پیدا کند و در عین حال امکان استفاده از کورس های بلندتر نیز فراهم شود. این سری در تناژ ۲۰ تا ۱۵۰ تن و کورس ۵۰ تا ۲۵۰ میلی متر تولید می شود. مدل های یک طرفه این خانواده با کدهای RAC و RACL و مدل های دوطرفه با کد RAR شناخته می شوند.
ویژگی های جک RA
- بدنه آلومینیومی سبک با مقاومت مناسب
- یاتاقانهای کامپوزیتی برای کاهش تماس فلز با فلز
- پوشش سخت روی تمام سطوح برای افزایش دوام
- دستگیره حمل استاندارد در همه مدل ها
- صفحه پایه فولادی برای محافظت در برابر آسیب ناشی از بار
- رینگ داخلی برای جلوگیری از تحمل کامل بار توسط پیستون
- فنر برگشت قوی برای افزایش سرعت جمع شدن
- کوپلینگ CR-۴۰۰ و گردگیر به صورت استاندارد
- تولید مطابق استانداردهای ASME B-۳۰ و ISO ۱۰۱۰۰
کاربرد جک RA
این سری بیشتر در صنایع، خطوط تولید، پرس ها، تعمیرات سیار و جاهایی که وزن کم تجهیزات اهمیت دارد مورد استفاده قرار می گیرد.
جک هیدرولیک یک طرفه کورس کوتاه مدل CLP
سری CLP از جک های کم ارتفاع و بسیار قدرتمند انرپک است که برای فضاهای محدود و عملیات سنگین طراحی شده است. این مدل به عنوان یکی از کوتاه ترین عملگرهای هیدرولیکی این برند شناخته می شود و با فشار ۷۰۰ بار می تواند نیرویی در بازه ۶۰ تا ۵۲۰ تن ایجاد کند. کورس کاری آن نیز بسته به قطر جک معمولاً بین ۴۵ تا ۵۰ میلی متر است.
ویژگی های جک CLP
- ارتفاع بسیار کم برای استفاده در فضاهای محدود
- مهره قفلی برای نگهداری ایمن بار در مدت طولانی
- پوشش رنگ ویژه برای افزایش مقاومت در برابر خوردگی
- کاهش اصطکاک داخلی برای حرکت نرم تر
- پورت سرریز به عنوان محدود کننده کورس
- کوپلینگ CR-۴۰۰ همراه گردگیر به صورت استاندارد
کاربرد جک CLP
این مدل در پل سازی، عمران، بلند کردن سازه های سنگین و عملیات هایی که نیاز به نیروی زیاد در ارتفاع کم دارند بسیار پرکاربرد است.
جک هیدرولیک یک طرفه کتابی مدل RSM و RCS
جک های RSM و RCS از سری جک های تخت و کم ارتفاع انرپک هستند که در بازار با نام جک کتابی شناخته می شوند. این مدل ها برای بلند کردن بارهای سنگین در کمترین فضای ممکن طراحی شده اند. فشار کاری آن ها ۷۰۰ بار است و در تناژ ۵ تا ۱۵۰ تن با کورس ۶ تا ۶۲ میلی متر عرضه می شوند. تفاوت اصلی این دو مدل در ارتفاع بدنه و میزان کورس آنهاست؛ به طوری که RCS ارتفاع بیشتر و کورس بلندتری نسبت به RSM دارد.
ویژگی های جک RSM
- طراحی فشرده و تخت برای فضاهای بسیار محدود
- سوراخ های نصب برای استفاده آسان تر
- دستگیره حمل در مدل های تناژ بالا
- پوشش رنگ کوره ای برای مقاومت بیشتر در برابر خوردگی
- کوپلینگ CR-۴۰۰ همراه گردگیر به صورت استاندارد
- پیستون فولادی با روکش کروم سخت
- شیارهای بالای پیستون برای جلوگیری از سر خوردن بار
ویژگی های جک RCS
- بدنه باریک و کمارتفاع برای دسترسی بهتر
- مناسب برای لیفت بار در فضاهای محدود
- گردگیر جدید برای افزایش عمر سیلندر
- شیارهای ضدلغزش روی پیستون
- امکان نصب آسان تر در برخی مدل ها
- پیستون فولادی آبکاری شده در مدل های خاص مانند RCS1002
کاربرد جک RSM و RCS
این سری بیشتر در تعمیرات صنعتی، نصب تجهیزات، جابهجایی ماشینآلات و عملیات لیفت در فضاهای بسته استفاده می شود.
جک هیدرولیک یک طرفه استوانه پیستون توخالی مدل RCH
سری RCH مشابه مدل RC طراحی شده اما تفاوت اصلی آن وجود پیستون توخالی در مرکز جک است. این ویژگی باعث می شود علاوه بر فشار، امکان کشش نیز فراهم شود. این مدل ها با فشار ۷۰۰ بار و ظرفیت ۱۳ تا ۹۵ تن تولید می شوند و کورس آن ها بسته به مدل بین ۸ تا ۱۵۵ میلی متر است. قطر داخلی پیستون توخالی نیز در مدل های مختلف بین ۱۷.۳ تا ۷۹ میلی متر قرار دارد.
ویژگی های جک RCH
- طراحی پیستون توخالی برای ایجاد نیروی کششی و فشاری
- لوله راهنمای روکش دار در مدل های بالای ۲۰ تن برای افزایش عمر
- پوشش رنگ کوره ای برای مقاومت بیشتر در برابر خوردگی
- رزوه های تعبیه شده برای نصب آسان تر
- عرضه برخی مدل ها مانند RCH120 با کوپلینگ AR630 و پورت ¼ NPTF
- برخی مدل ها مانند RCH121 و RCH1211 همراه با کاهنده فشار FZ1630
کاربرد جک RCH
این سری در کشش سیم بکسل ها، سیستم تعلیق، بوم تاورکرین ها، درگ لاین ها، پل های سیمی و عملیات مشابه کاربرد دارد.

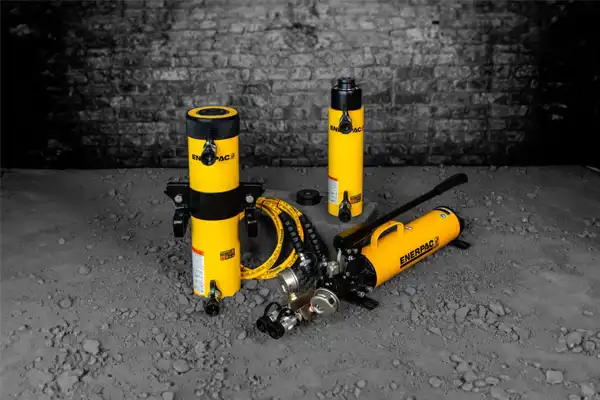

جک هیدرولیک دوطرفه کتابی مدل RR و RRH
سری RR و RRH از نظر طراحی شباهت زیادی به جک های RC دارند، اما تفاوت اصلی آن ها دوطرفه بودن است. در این مدل ها روغن هم برای حرکت رفت و هم برای برگشت پیستون استفاده می شود، بنابراین برای راه اندازی کامل آن ها باید دو شیلنگ در نظر گرفته شود. فشار کاری این سری ۷۰۰ بار است. مدل RR در تناژ ۱۰ تا ۵۲۰ تن و کورس ۵۷ تا ۱۲۱۹ میلی متر تولید می شود، در حالی که RRH برای تناژ ۳۰ تا ۱۴۵ تن و کورس ۳۸ تا ۲۵۸ میلی متر عرضه شده است. سری RRH همچنین دارای پیستون توخالی با قطر ۳۳.۳ تا ۷۹.۲ میلی متر است.
ویژگی های جک RRH
- عملکرد دوطرفه برای کنترل بهتر حرکت
- شفت توخالی برای کاربردهای کششی و فشاری
- نصب شیر اطمینان برای جلوگیری از آسیب در فشار بیش از حد
- پوشش رنگ کوره ای برای افزایش مقاومت در برابر خوردگی
- رزوه های نصب برای سهولت استفاده
- لوله راهنمای روکش نیکل در مدل های بالای ۲۰ تن
- کوپلینگ CR-۴۰۰ همراه گردگیر به صورت استاندارد
ویژگی های جک RR
- شیارهای بالای پیستون برای جلوگیری از سر خوردن بار
- سوراخ های نصب برای استفاده راحت تر
- پوشش سخت جداشدنی برای محافظت از پیستون در زمان بلند کردن و پرس
- مقاومت بالا در برابر خوردگی
- سایر ویژگی ها مشابه سری RRH
کاربرد جک RR و RRH
این سری در پروژه های سنگین صنعتی، نصب سازه ها، عملیات پرس، جابهجایی بارهای بزرگ و کارهای دقیق هیدرولیکی استفاده می شود.
جک هیدرولیک یک طرفه با رینگ توقف داخلی مدل CLSG
سری CLSG برای بارهای بسیار سنگین طراحی شده و در تناژ ۵۰ تا ۱۰۰۰ تن با کورس ۵۰ تا ۳۰۰ میلی متر عرضه می شود. این جک ها به دلیل وجود رینگ توقف داخلی، ایمنی بالایی در نگهداری بار دارند و در پروژه های عمرانی و راهسازی بسیار پرکاربرد هستند.
ویژگی های جک CLSG
- رینگ توقف داخلی برای محافظت از پیستون و بدنه در برابر ترکیدگی
- پوشش رنگ کوره ای برای افزایش مقاومت در برابر خوردگی
- دستگیره حمل در برخی مدل ها برای جابهجایی آسان تر
- سوراخ های نصب استاندارد در همه مدل ها
- گردگیر پیستون برای کاهش آلودگی و افزایش عمر سیلندر
کاربرد جک CLSG
این مدل در پل سازی، راهسازی، بلند کردن سازه های بتنی و عملیات سنگین چندجک همزمان استفاده می شود.
جک هیدرولیک دوطرفه با رینگ توقف داخلی مدل CLRG
سری CLRG از نظر ساختار بسیار شبیه CLSG است، اما تفاوت اصلی آن دوطرفه بودن است. همین ویژگی باعث می شود کنترل حرکت در بالا و پایین رفتن بار دقیق تر و سریع تر انجام شود.
ویژگی های جک CLRG
- عملکرد دوطرفه برای کاربردهای متنوع تر
- رینگ توقف داخلی برای افزایش ایمنی
- شیر اطمینان برای جلوگیری از آسیب در فشار بیش از حد
- گردگیر پیستون برای کاهش آلودگی داخلی
- کوپلینگ CR-۴۰۰ و درپوش گردگیر به صورت استاندارد
- پوشش رنگ کوره ای برای مقاومت بیشتر در برابر خوردگی
کاربرد جک CLRG
این سری در نگهداری و جابهجایی سازه های سنگین، عملیات پل سازی و پروژه هایی که نیاز به کنترل دقیق بار دارند استفاده می شود.
جک هیدرولیک یک طرفه با پیستون قابل تنظیم مدل CLL
سری CLL از جک های یک طرفه انرپک است که با پیستون قابل تنظیم طراحی شده و برای شرایطی مناسب است که نیاز به تنظیم دقیق ارتفاع یا جبران اختلاف سطح وجود دارد. این مدل بیشتر در عملیات خاص صنعتی و سازهای کاربرد دارد و به دلیل قابلیت تنظیم، انعطاف پذیری بالایی در نصب و استفاده ارائه می دهد.
ویژگی های جک CLL
- پیستون قابل تنظیم برای کنترل بهتر ارتفاع
- مناسب برای عملیات دقیق و خاص
- طراحی مقاوم برای استفاده در پروژه های سنگین
- قابلیت استفاده در شرایطی که تنظیم موقعیت اهمیت دارد
کاربرد جک CLL
این مدل در تراز کردن سازه ها، تنظیم ارتفاع تجهیزات و عملیات نصب دقیق مورد استفاده قرار می گیرد.
به طور کلی، جک های Enerpac از مدل های عمومی و پرمصرف مانند RC و RA گرفته تا سری های تخصصی مانند RCH، RRH، CLSG و CLRG، برای طیف گستردهای از نیازهای صنعتی طراحی شدهاند. انتخاب درست بین این مدل ها به عواملی مانند ظرفیت بار، ارتفاع مورد نیاز، نوع حرکت، فضای نصب و شرایط کاری پروژه بستگی دارد.
نصب و راه اندازی جک هیدرولیک انرپک
نصب صحیح جک نقش مهمی در افزایش طول عمر و جلوگیری از خرابی تجهیزات دارد. قبل از راه اندازی باید از تراز بودن سطح زیر جک و هم راستا بودن بار اطمینان حاصل شود. مراحل اصلی نصب عبارتند از:
- بررسی سلامت بدنه و اتصالات
- اتصال صحیح شیلنگ هیدرولیک
- هواگیری مدار در صورت نیاز
- بررسی فشار کاری سیستم
- اعمال بار به صورت تدریجی
- کنترل نشتی احتمالی
اعمال بار خارج از محور باعث ایجاد تنش جانبی روی پیستون شده و احتمال آسیب دیدن آب بندها و خم شدن شفت را افزایش می دهد.
