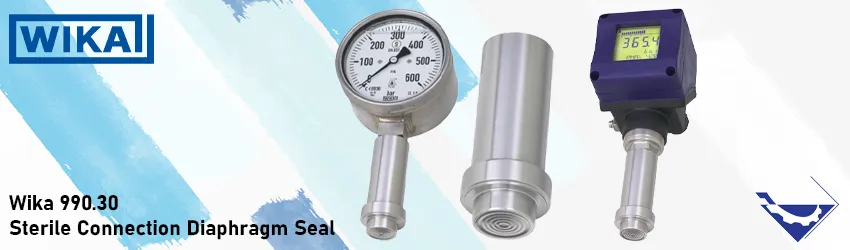

دیافراگم هموژنایزر 990.30
تجهیزصنعت تامین وتجهیز صنایع نفت ، گاز و پتروشیمی فروش انواع دیافراگم سیل
دیافراگم چیست
دیافراگم سیل همانطور که از اسم آن پیداست حایلی است بین سیال‌های خاص و ابزار اندازه‌گیری فشار (فشارسنج / ترانسمیتر فشار)
در پروسه‌های صنعتی بسیار اتفاق می‌افتد که ماده تحت فشار یا نمی‌تواند و یا نباید به طور مستقیم با فشارسنج در تماس باشد.
این التزام گاهی به منظور بهداشتی نگاه داشتن سیال است و گاهی به دلیل نگرانی از خراب شدن فشارسنج تحت تاثیر ناروانی بالای سیال.
در چنین پروسه‌هایی دیافراگم سیل بین تجهیز اندازه‌گیری (فشارسنج / ترانسمیتر) و خود سیال حایل می‌شود تا فشار به صورت غیر مستقیم به تجهیز وارد شود.
دیافراگم فلنچی مدل 990.30 برند Instrumate از جنس استنلس استیل 316L ساخته شده است . این دیافراگم فشار بالا که مخصوص هموژنایزر است و در ابعاد استاندارد طراحی شده تا فشار 600 بار را پوشش می دهد.
فلنچ این دیافراگم سیل نیز از جنس استنلس استیل 316L انتخاب شده که آن را از اقلام مشابه خود متمایز کزده می کند .
به چه دلایلی از دیافراگم استفاده می کنند :
- جهت پاک و تمیز نگه داشتن سیال مورد اندازه گیری فشار
- جهت جلوگیری از خراب شدن ابزار به علت فشار زیاد سیال
دیافراگم هموژنایزر با ابعاد استاندارد طراحی شده است تا بتواند فشار های خیلی بالا را پوشش دهد. در این خصوص حتی فلنج ان ها هم از جنس استینلس استیل 316 ساخته می شود.
مشخصات فنی
| نوع محصول |
دیافراگم |
|---|---|
| سایز اتصال |
1/2 اینچ |
| نوع دیافراگم |
هموژنایزر |
| محدوده فشاری |
100 تا 600 بار |
| نوع اتصال |
NPT |
| جنس بدنه |
استینلس استیل 316/ AISI-316L |
| کشور سازنده |
چین |
| برند |
اینسترومیت |
راهنمای استفاده از دیافراگم سیل
در بسیاری از موارد کنترل خط بدون انتخاب ديافراگم سيل عملا امکان پذیر نمی باشد.
دیافراگم ها در صنایع نقش بسیار مهم و حساسي را ایفا می کنند به همين منظور در انتخاب دیافراگم ها بسیاری از متغیرها اثرگذار هستند که تک تک آن ها باید بررسی شوند و اثرات ناشی از آن ها را باید بررسی کرد تا بهترین انتخاب برای ديافراگم ها صورت پذيرد و کنترل خط به بهترين شکل انجام شود.
از جمله نکاتی که در انتخاب دیافراگم باید به رعایت کرد:
- جنس لوله(فلزی یا پلاستیکی)
- فشار جو
- فشار سیال
- سیال مورد نظر
- درجه حرارت
- نوع مانومترو …
تجهیز صنعت یکی از بهترین تامین کنندگان تجهیزات ابزار دقیق وپایپینگ در کشور است.
این فروشگاه بزرگ و مطمئن در جهت افزایش سطح کیفی صنایع در حوزه ابزاردقیق و پایپینگ و دیافراگم هموژنایزر با بهترین قیمت و کیفیت به فروش می رساند.
