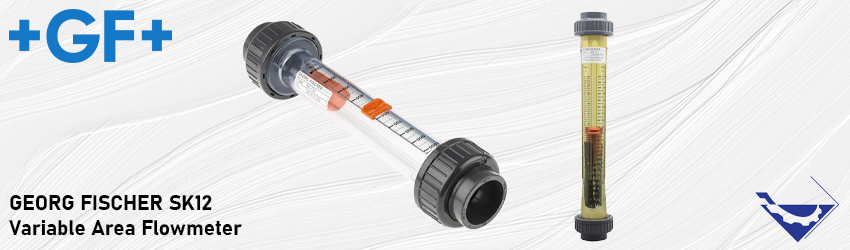

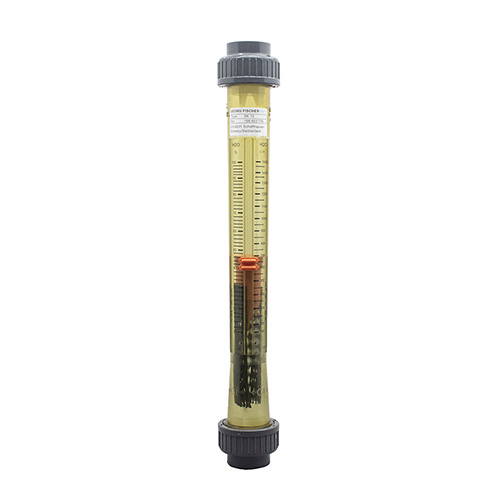

روتامتر جورج فیشر مدل SK12
معرفی شرکت جورج فیشر:
جورج فیشر یکی از بزرگترین تولیدکنندگان فلز، پلاستیک و سیسم های پایپینگ است که در سال 1802 توسط Johann Conrad Fischer در سوئیس تاسیس شد، این شرکت طبق آخرین آمار منتشر شده در سال 2015، نزدیک به 15 هزار نفر کارمند دارد و گردش مالی این شرکت در سال چیزی نزدیک به 4 میلیارد دلار تخمین زده شده، محصولات جورج فیشر در بیش از 32 کشور جهان به فروش می رسد و این شرکت نزدیک به 132 فروشگاه معتبر در سرتاسر جهان دارد.
روتامتر چیست؟
یکی از پر کاربردترین وسایلی که امروزه در صنعت مورد استفاده قرار می گیرد روتامتر می باشد. روتامتر جورج فیشر نوعی دبی سنج است که می تواند دبی سیال عبوری( مایع و یا گاز ) از یک لوله را اندازه گیری نماید.
استفاده از روتامتر برای اندازه گیری دبی جریان سیال بسیار معمول است. rotameters از یک مجرای مخروطی تشکیل می شود (یک لوله شیشه ای که قطر آن با شیب ملایم کم می شود ) که درون آن یک جسم شناوری که به اندازه پایه لوله شیشه ای است قرار گرفته است. rotameters به طور عمودی نصب شده و جریان به آن وارد می شود.
در اثر عبور جریان سیال از پایین به بالای روتامتر، نیروی مقاومی به این شناور وارد می شود و آن را به طرف بالا حرکت می دهد. با بالا رفتن شناور، سطح مقطع روتامتر افزایش یافته و لذا سطح جریان میان شناور و مجرای مخروطی روتامتر افزایش می یابد.
شناور تا جای بالا می رود که نیروی مقاوم سیال، نیروی ارشمیدس و وزن سیال یکدیگر را خنثی نمایند و سیستم به حالت تعادل برسد. در این صورت مکان شناور که به صورت مستقیم از روی rotameter خوانده می شود، معرف دبی جریان می باشد. هر چه دبی جریان عبوری از روتامتر بیشتر باشد، محل شناور بالاتر خواهد بود.
در اکثر کارکرد های روتامتر، دبی مستقیماً از درجه بندی هایی که روی لوله شیشه ای نوشته شده است خوانده می شود.
در بعضی موارد یک سنسور اتوماتیک ارتفاع جسم شناور را اندازه می گیرد. این گونه روتامترها اغلب از فولاد یا دیگر مواد مقاوم در برابر سیالات فشار بالا ساخته می شوند.
روتامترها ممکن است در اندازه ای ۰.۲۵ اینچ تا اندازه های ۶ اینچ باشند و نسبت به اریفیس پلیت گستره وسیعتری از جریان را با دقت ۲ ± درصد را اندازه می گیرند. حداکثر فشار عملکرد آنها موقعی که از شیشه ساخته شده باشند. psig 300 می باشد.
