رگلاتور ماسونیلان

توضیحات

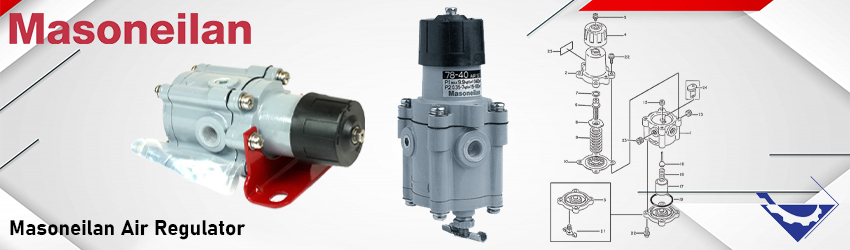

رگلاتور ماسونیلان



Masoneilan Regulator







روش کارکرد رگولاتور فشار



رگولاتور فشار خروجی را به صورت خودکار کنترل می نماید تا در فشار تنظیم شده خاصی به صورت ثابت باقی بماند.



 رگلاتور فشار در حالت نرمال باز بوده و با افزایش فشار خروجی به تدریج بسته می شود . جهت صحیح جریان بخار از داخل رگلاتور

فشار بوسیله یک فلش بر روی بدنه آن نشان داده شده است . موقعیت پلاگ و فضای آزاد ما بین پلاگ و سیت مقدار جریان بخار

خروجی را کنترل می کند.





موقعیت پلاگ و فضای آزاد ما بین پلاگ و سیت مقدار جریان بخار خروجی را کنترل می کند . فشار کنترل شده خروجی از طریق منبع

کندانس و خط کنترل به سمت دیافراگم انتقال داده شده و در موقعیت نیروی معکوس قرار می گیرد.



این نیرو همانند نیروی وارده از سوی فنرها برای تنظیم موقعیت پلاگ ولی در جهت عکس مورد استفاده قرار می گیرد. میزان نیروی

وارده از سوی فنرها توسط مهره تنظیم قابل تغییر می باشد.





این شیر فشارشکن به یک قطعه آکاردئونی استنلس استیل تجهیز شده است که بوسیله آن فشار ورودی بالانس

می شود.



فشار ورودی بر روی سطح خارجی قطعه آکاردئونی وارد شده و بدین ترتیب نیروهای وارده بر روی سطح پلاگ ، توسط این نیروی

معکوس خنثی می شوند.







رگولاتور  چیست ؟



رگولاتور  وسیله ای است که با توجه به سیستمهای مکانیکال داخلی قادر است فشار بالای گاز ورودی را گرفته و با توجه به نیاز

مصرف کننده با فشار کمتری تحویل مشترک نماید.


بر این اساس رگولاتورها دارای سایزهای مختلف و فشارهای مختلفی می باشند رگولاتور با توجه به مکانیزمی که

برخوردار است ، باید در محیطهای باز استفاده شود برای محیطهای بسته از نوعی رگولاتور ثانویه خاصی بنام بالانسر

استفاده می شود.


این نوع رگولاتور فاقد سیستم قطع بالا شات اف سیستم قطع پایین وهمچنین ونت می باشد ونت حالتی در رگولاتور است

که به دلیل افزایش ناگهانی فشار گاز در شبکه سیستم قطع بالا رگولاتور به هر دلیلی ممکن است عمل ننماید.

در این حالت است که رگولاتور برای جلوگیری از ورود گاز با فشار بالا به ساختمان این گاز را بصورت ونت در هوا ازاد مینماید.





مشخصات فنی  رگلاتور ماسونیلان

(رگلاتور ماسونیلان مدل 78)



ماکزیمم فشار ورودی 250psi
جنس فیلتر Sintered Porous Polyethylene (5μ)
رنج کاری
  5-40 psi (35-280 kPa, 0.35-2.8bar)5-100 psi (35-700 kPa bar)
دمای کاری در محیط: -40° to +83°C (-40° to +182°F)
کانکشن: 1/4 NPT
مصرف هوا: 0.004 scfm (100 sccm)
نرخ CV 0.25





تاریخچه ماسونیلان ( MASONEILAN )



MASONEILAN و CONSOLIDATED علائم تجاری شرکت جنرال الکتریک یا شرکت های وابسته به آن هستند.



در ابتدا در سال 1882 توسط مخترع ویلیام بی ماسون تاسیس شد ، Masoneilan Camflex Control Valve 35002 Series

شرکت اصلی Masoneilan بیش از یک قرن در صنعت کنترل شیر و فرآیند پیشگام اصلی بوده است.



امروز GE صاحب نام تجاری MASONEILAN TM است و تنها منبع اصلی و قطعات اصلی و خدمات آن است. GE به میراث شرکت

Masoneilan از ارائه رهبری فنی بی نظیر و توسعه ایده ها و راه حل های نوآورانه ادامه می دهد.



مشتریان در سراسر جهان به محصولات شیر ​​کنترل کنترلی MASONEILAN تکیه می کنند تا بتوانند راه حلهای معتبر و سفارشی برای

کاربردهای تولید نفت و گاز ، نیرو و فرآیند ارائه دهند.





تجهیز صنعت یکی از بهترین تامین کنندگان تجهیزات ابزار دقیق وپایپینگ در کشور است.

این فروشگاه بزرگ و مطمئن در جهت افزایش سطح کیفی صنایع در حوزه ابزاردقیق و پایپینگ و رگلاتور ماسونیلان با بهترین قیمت و کیفیت به فروش می رساند.






کنترل ولو Masoneilan
