رگلاتور هوا YTC

توضیحات

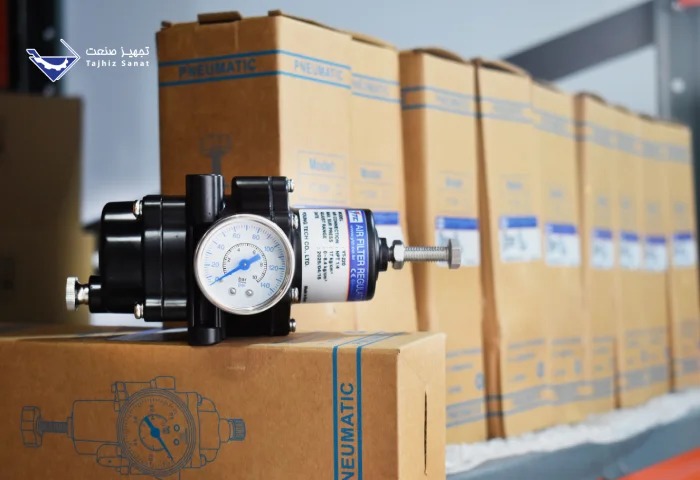

رگلاتور هوا YTC

رگلاتور هوا YTC یک رگولاتور برای شرکت یانگ تک YTC کره جنوبی میباشد. این رگلاتور در سری مدل های YT-200 / 205 / 220 / 225 تولید میشوند و با کاهش فشار خط اصلی، آن را تنظیم و مناسب ورود به سایر تجهیزات پنوماتیکی یک کنترل ولو مانند اکچویتور، پوزیشنر و رله بوستر میکنند.

از جمله ویژگی ها و عملکرد اصلی این رگلاتور هوا YTC این است که بدون توجه به نوسانات فشار منبع اصلی، سطح فشار مطلوب را حفظ می‌کند. رگلاتور ytc دارای فیلتر داخلی با سایز 5 میکرونی میباشد که اکثر ذرات را در فشار منبع اصلی فیلتر می‌کند.

همچنین رگلاتور ytc دارای یک شیر اطمینان میباشد که در صورت زیاد بودن فشار خروجی نسبت به فشار SET POINT باعث تخلیه سریع آن به محیط می‌شود.

این رگلاتور دارای بدنه آلومینیومی یا استنلس استیل میباشد که موجب مقاومت و ماندگاری بالا در محیط های مختلف می‌شود. همچنین قابلیت تخلیه دستی یا خودکار از دیگر ویژگی های این مدل فیلتر رگلاتورهای برند یانگ تک YTC می باشد.



رگلاتور هوا YTC



مشخصات فنی رگولاتور YTC:

  • حداکثر فشار هوای تغذیه برای رگولاتور های YTC تا 17 بار میباشد. همچنین فشار رنج خروجی قابل تنظیم برای این تجهیز 4.2 بار و 8.4 بار میباشد.
  • رگلاتور هوای YTC دارای اتصالات 1/2 اینچ برای مدل YT-200 و YT-225 و اتصال  1/4 اینچی برای مدل های YT-200 و YT-205 میباشند.
  • تمامی مدل های رگلاتور YTC دارای قابلیت اتصال گیج فشار با کانکشن 1/4 اینچی میباشد.
  • رنج دمای کاری برای رگلاتور YTC از 20- تا 70+ درجه سانتی گراد میباشد.
  • متریال بدنه رگلاتور YTC از آلومینیوم ریخته گری شده یا استنلس استیل 316 میباشد.

رگلاتور چیست؟

رگلاتور یکی از تجهیزات اصلی در هر سیستم پنوماتیکی مانند کنترل ولو های پنوماتیکی محسوب میشوند. رگلاتور هوا که معمولآ مجهز به یک فیلتر داخلی نیر میباشد. وظیفه کنترل و تثبیت فشار خروجی و فیلتر کردن هوا از رطوبت و روغن را دارد.

هوای خروجی از کمپرسور ها ممکن است کیفیت مطلوبی نداشته باشد و دارای رطوبت و ذرات روغن یا چربی باشد. به همین جهت وجود یک فیلتر در رگلاتور این اطمینان را میدهد. که هوای ورودی به تجهیزات پنوماتیکی تمیز و عاری از هرگونه ناخالصی و زطوبت خواهد بود. وجود رطوبت در تجهیزات صنعتی بسیار خطرناک میباشد و موجب آسیب تجهیزات می‌شود.

پس از فیلتر کردن، هوای فشرده باید به فشار مناسب سیستم بازگردد و از فشار آن کم شود. این کاهش فشار و تنظیم و تثبیت آن در قسمت خروجی، توسط رگولاتور انجام می گیرد.



به عبارتی دیگر رگولاتور تجهیزی برای تقلیل فشار بالای خط لوله به فشار پایین تر میباشد. با توجه به اینکه فشار گاز در خط فرآیند، فشار بالایی می باشد و بصورت مستقیم قابل استفاده نمی باشد از این رو جهت استفاده در دستگاههای تامین فشار هوای تغذیه پمپ، کمپرسور و دستگاهای مصرف کننده، از رگلاتور برای کاهش فشار گاز استفاده می شود

شیرهای رگولاتورها از نظر نوع نصب در انواع دنده ای و فلنجی تولید میشوند که تفاوت آنها تنها در نوع اتصال آنها به سیستم پایپینگ و فرآیند میباشد.
